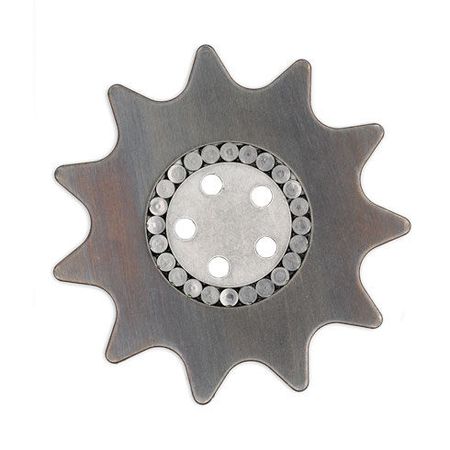

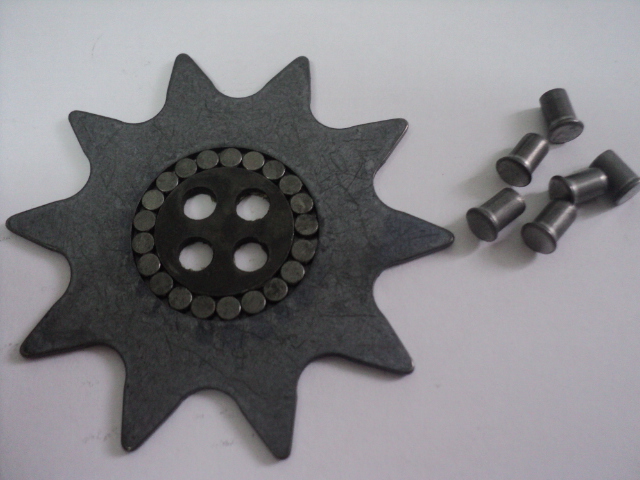

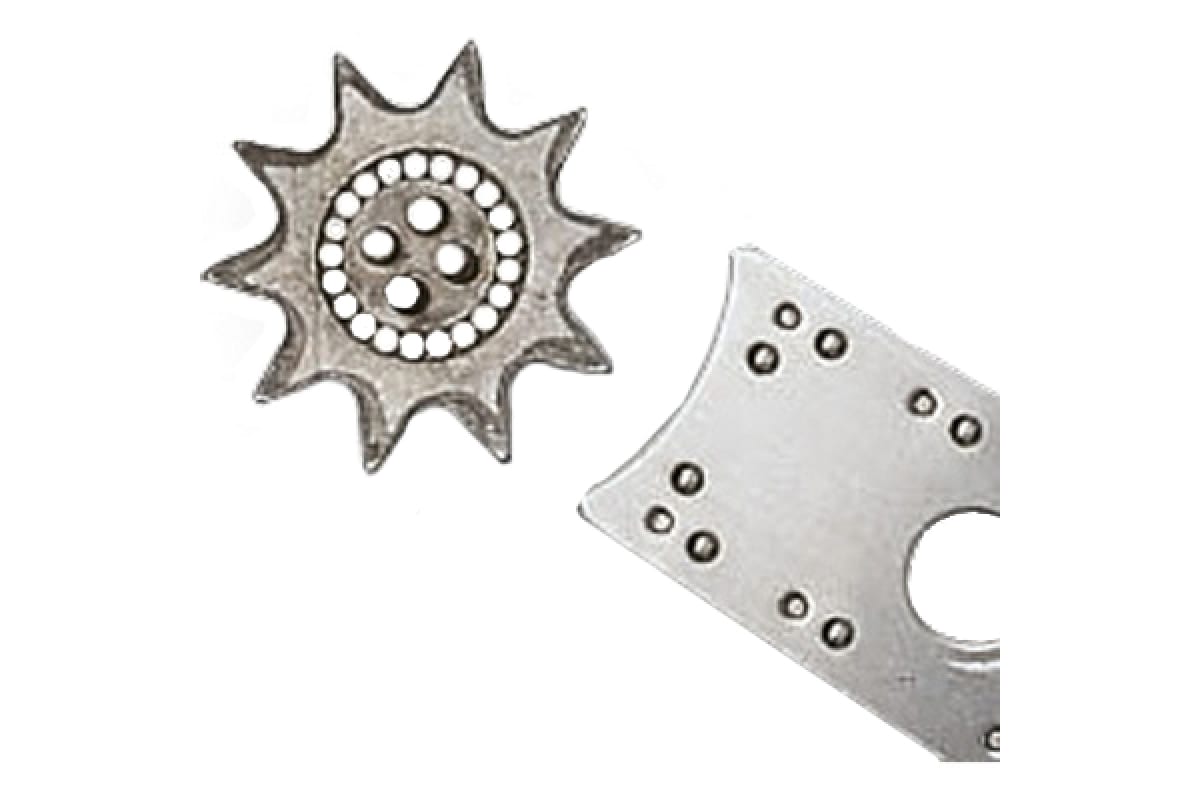

Замена звездочки шины бензопилы

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

• Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
• Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
• Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

• Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
• При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.

Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.

Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания муфты барабана популярных производителей:

• Stihl (Stihl). Модели этой марки имеют цельные и разборные типа звездочек. Чтобы раскрутить сцепления, вам нужна девятнадцать головка и ручка. Следует отметить, что резьба левая, а за сцеплением установлена ​​отражательная пластина (расходный материал, часто разрывается при диагностировании барабана).
• Partner (Partner). Особенностью этой марки является то, что при замене звездочки рекомендуется менять подшипник. Если вы игнорируете этот шаг, после запланированного ремонта риск неисправности цепи, изменения шага во время активного пиления.
• Husqvarna (Husqvarna). Во многих моделях Husqvarna используется переменная звездочка. Это упрощает плановую замену и ремонт. Разбирая инструмент, вам нужен тринадцать гаечный ключ, чтобы закрепить вал со стороны рабочего колеса.
• Carver (Carver)). В отличие от других производителей, конкретных конструктивных особенностей муфты нет. В зависимости от марки, звезда может быть сплошной или разборной.

Рекомендуется внимательно прочитать инструкцию перед началом планового ремонта. Он указывает на важные конструктивные особенности пилы, частоту замены расходных материалов.

Алгоритм замены барабана сцепления. Как открутить?

Самостоятельно снять и заменить эту деталь не трудно. Технология работы:

• Зафиксируйте поршень в цилиндре пилы. Сначала снимите защитную крышку корпуса, воздушный фильтр и открутите свечу зажигания. Установите специальный поршневой стопор в образованный проем. Вместо этого вы можете использовать плотный капроновый шнур или проволоку длиной до пятнадцать см. Если поршень мешает, можно немного повернуть звездочку или переместить цепь по часовой стрелке.
• Открутите болты на крышке, которая закрепляет шину, снимите защитную крышку. Ослабьте натяжение цепи или снимите крепления пилы. При этом можно очистить от пыли, грязи и опилок.
• В зависимости от модели, звездочка выступает элементом барабана сцепления или встраивается отдельно. Во втором варианте снимите эту часть, замените ее новой. Сплошную конструкцию трудно отремонтировать. Нужно разобрать агрегат. Для этого открутите муфту по часовой стрелке, снимите барабан. Проверьте конструкционные детали на износ и деформации. Рисунок четыре. Замена звезды на новую

READ Можно Ли Резать Плитку Диском По Бетону

Конструкционные проблемы разных моделей

Проблема усложняется конструкцией брендовых бензопил, предусматривающей замену изношенного привода только после полного демонтажа механизма сцепления и других комплектующих. В другом варианте, для того чтобы снять звездочку с бензопилы необходимо иметь специальный ключ.

Конструктивная особенность значительной части бензопильного импорта — это размещение звездочки на механизме сцепления.

• При значительном износе зубьев замене подлежит барабан, составляющий единое целое с приводом.
• Более прогрессивная конструкция приводной звездочки позволяет восстановить работоспособность детали заменой венца.

В перечне прилагаемых к пилам заводских комплектов, такой инструмент встречается крайне редко. Проблема решается заменой выработавшей ресурс детали в сервисной мастерской или изготовлением нужного приспособления в домашних условиях.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание);
загрязнение каналов подачи масла на гарнитуре или на самом инструменте;
неправильная регулировка подачи масла насосом;
неисправность самого насоса;
применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы.

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.

Выбор оригинального масла для цепи — выбор настоящих мужчин!

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

Как снимается и меняется звездочка на бензопиле

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

1. Демонтаж кожуха, а также шины и цепи

   Как снимается защитный чехол на бензоинструменте

2. Снятие стопорного кольца, а за ним и шайбы

   Демонтаж штопорного кольца

3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

Конструктивные отличия шестерней цельного и разборного типа

Сейчас читают: Как Разбавлять Масло Для Бензопилы Хускварна

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Классификация звездочек бензопил

Садовые бензиновые инструменты могут оборудоваться звездочками двух видов: цельными и сборными. Детали первого типа представляют собой неразборные изделия, которые монтируются позади муфты сцепления. Цельная ведущая звездочка для бензопилы оснащена стационарным венцом. Последний неподвижно соединен с барабаном сцепления, который, в свою очередь, крепится на центробежной муфте.

Цельными элементами оборудуется большинство пил, в том числе, практически все китайские модели. В числе плюсов этих деталей выделяется надежность, долговечность и устойчивость к механическим повреждениям. Единственный минус заключается в необходимости снимать при ремонте всю звездочку вместе с барабаном.

Более мощные и дорогие современные пилы оснащены сборными деталями, венцы которых, при необходимости, можно снять. При работе венец, расположенный на валу барабана, получает крутящий момент от двигателя, и передает его на пильную цепь. Сборные детали обладают теми же преимуществами, что и цельные детали. Кроме того, сборные элементы гораздо проще ремонтировать. Для этого владельцу пилы достаточно снять и заменить венец, оставив барабан на месте.

Как провести замену барабана сцепления

Для выполнения замены барабана сцепления необходимо использование исключительно определенного типа конструктивного элемента данного оборудования. Наряду с этим должна осуществляться одновременная замена подшипника конструкционного элемента.

Чтобы провести ремонтные работы необходимо воспользоваться специальным ремонтным комплектом, в котором предусмотрена ведущая звездочка и подшипник. Приобрев ремонтный комплект, необходимо выполнить подготовку требуемых материалов и инструментов. Среди основных инструментов, которые понадобятся для проведения ремонта обязательно наличие:

• универсального ключа (предусмотрен в комплектации к бензопиле);
• поршневого стопора, может быть как пластиковым, так и металлическим;
• спецсъемника к центробежному механизму или барабана сцепления.

Проведение подобной работы предусматривает определенные этапы. При выполнении каждого из них необходимо учитывать конструктивные особенности конкретной бензиновой пилы. Но при этом принцип и метод данного процесса является одинаковым для всех моделей агрегатов.

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

• Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
• Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
• Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

Устройство бензопилы

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

• Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
• Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

Как снять звездочку с бензопилы: несколько вариантов для разных конструкций барабана сцепления

Способ для звезды со стационарным венцом

Для этого производят:

• демонтаж защитной крышки и шинно-режущей гарнитуры;
• застопорение поршневой части мотора;
• отсоединение муфты сцепления от моторной системы;
• выемка из корпуса пилы муфты сцепления и центробежной звездочки;
• визуальный осмотр звездочки и ее зубчатой части;
• при выявлении дефектов замена звездочки новым барабаном сцепления;
• диагностика элементов сцепления бензопилы на дефекты — изношенные центробежные пружины и кулачки могут негативно отразиться на работе звездочки;
• если неисправностей нет, переходим к стадии сборки. Для этого нужно: убрать стопор;
• оттянуть тросик зажигания;
• прикрутить стопор для фиксации на валу мотора центробежного механизма;
• универсальным ключом в направлении против хода цепи зажать сцепление;
• вернуть оставшиеся снятые части на прежние позиции.

Способ для звезды с разборным барабаном сцепления

Не следует забывать о том, что установка новой цепи на шине бензопилы – один из поводов переоснастить пилу новой звездочкой. В противном случае цепь растянется раньше времени или оборвется в процессе работы. Меньший износ барабана сцепления дает поочередное использование нескольких цепей и периодическое обслуживание его подшипника. Данный механизм задействован исключительно на холостом ходу: при повышении оборотов он не задействуется в работу. Специалисты рекомендуют менять его одновременно с цепью и звездочкой и систематически смазывать его цепным маслом.

Процесс снятия и замены

Во втором случае сначала придется снять сцепление. Для этого нужно застопорить вал, на котором оно расположено. Это можно сделать двумя способами:

• Либо открутить свечку и закрутить вместо нее специальный стопор поршня, который бы препятствовал движению последнего.
• Либо со стороны стартера просунуть в одно из имеющихся отверстий подходящие ключ или отвертку, чтобы застопорить имеющуюся там крыльчатку. Правда этот способ опасен тем, что зачастую звездочка затянута достаточно сильно, из-за чего скорее получается сломать лопасти крыльчатки, чем открутить звезду. Поэтому если у вас нет стопора из предыдущего способа, то воспользуйтесь народным способом из следующего пункта.
• Народный способ заключается в том, что вместо специального стопора можно в камеру сгорания через отверстие, куда заворачивается свеча, запихать кусок ткани, оставив ее часть снаружи, чтобы потом можно было вытянуть. Ткань займет все пространство внутри и не даст поршню двигаться вверх, из-за чего вал застопорится. При этом из-за того, что ткань сама по себе мягкая, никаких повреждений стенкам цилиндра она не нанесет.

После того, как вал застопорен, можно открутить сцепление. Использовать нужно либо специальный съемник, либо можно обойтись подходящим рожковым ключом, вставив его в имеющиеся на сцеплении углубления. Откручивание производится по часовой стрелке, так как резьба на валу левая.

Открутив сцепление, вы теперь легко снимете и звездочку.

Установку новых запчастей нужно производить в обратной последовательности.

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.

Как снять звездочку с бензопилы: самостоятельная замена

Сейчас фактически у каждого обитателя пригородного дома либо дачника есть своя бензопила. Без нее не обойдешься при постоянных деревозаготовительных, садовых и городских работах. Спрос на бензопилы не падает, а даже вырастает в связи с тем, что эти устройства не требуют огромных познаний и умений для работы. Единственное, что часто необходимо делать, так это создавать технические осмотры.

Как и в случае с хоть каким другим инвентарем, бензопилы требуют внимательного ухода за собой. Необходимо повсевременно инспектировать подачу масла на цепь, натяжение цепи, работу тормоза, системы зажигания и остального. К счастью, фактически любые неисправности можно решить в домашних критериях без помощи других.

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла

Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы

Ведущие шестерни по особенности конструкции разделяются на:

• Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
• Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

• у основания зубца заметны полукруглые впадины;
• толщина зубца меняется с высотой;
• сколотые зоны на вершине;
• внутри отверстия ступицы появились царапины;
• цепь протерла канавку на звездочке;
• при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Замена Ведущей Звездочки На Бензопиле Партнер

Как снять и поменять звездочку с бензопилы?

Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.

При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания

В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.

Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.

Существуют ли способы продлить ресурс существующей звездочки?

Основные способы продлить рабочий ресурс ведущей звездочки бензопилы:

• использовать несколько цепей (желательно — три). Такой способ самый щадящий и удобен для владельца бензопилы тем, что не нужно постоянно подтягивать изношенную интенсивной работой цепь. Эксплуатация поочередно трех цепей позволит сохранить ресурс звездочки и отсрочить ее замену;
• качественное техническое обслуживание подшипника ведущей звездочки. Эта деталь играет важную роль в функционировании как приводной звездочки, так и двигателя. Для смазки рекомендуется использовать специальный смазочный материал. Подшипник звездочки задействуется не постоянно, а только на холостых оборотах, поэтому нуждается в периодическом смазывании. Можно использовать смазку для носа шины, например, стандартную смазку от Repsol или Husqvarna.

Почему необходима замена ведущей звездочки

В бензопилах есть некоторые детали, подверженные естественному износу, к ним относится цепь, шина, а также ведущая звездочка. Это не считается поломкой инструмента, потому что износ является результатом эксплуатации. Также причинной выработки может стать неподходящая цепь или механический удар. Например, после встречи цепи с металлическим предметом звездочку рекомендуется осмотреть.

Если своевременно не произвести замену детали, нарушается стабильность работы инструмента. Изношенная деталь провоцирует излишние вибрации, которые, в свою очередь, оказывают негативное воздействие на подшипники коленчатого вала.

Нормальным считается износ зубьев до 0,5 мм. Однако часто пользователи доводят деталь до более глубокой выработки порядка 1 мм, не подозревая о том, что эксплуатация наносит урон другим частям бензопилы. Естественно, впоследствии возникает поломка подшипников, которые необходимо менять.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

• сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
• влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
• свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.
