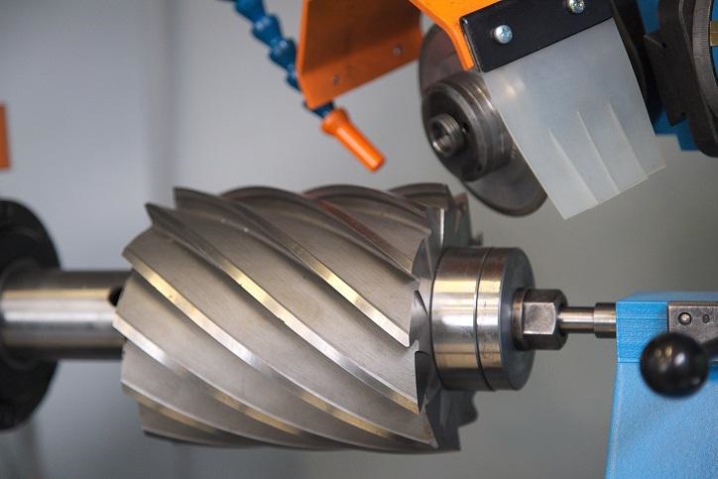

Заточка фрез по металлу: концевых, червячных

Кольцевые или корончатое сверло

Для получения отверстий в металлических заготовках применяются кольцевые фрезы, которые еще также называют корончатыми сверлами или коронками. В сравнению со спиральным сверлом, корончатое сверло обеспечивает повышенную производительность (скорость сверления в 4 раза выше), но самое главное, они позволяют сверлить отверстия больших диаметров.

Применяются кольцевые фрезы не только с ручным фрезером, но и магнитными дрелями. В быту кольцевые насадки можно применять на электродрелях, только при этом сверлить разрешается металл, толщина которого не должна превышать 4-5 мм.

В конструкции корончатых сверл имеются центрирующие сверла, которые играют роль керна. Рассматриваемые оснастки также выпускаются двух типов — с подшипниками и без. С подшипниками насадки применяются для работы на ручном фрезере с целью обрабатывания кромок детали. Безподшипниковые коронки позволяют производить обработку на любом участке заготовки, но для точных работ они не подходят.

Это интересно! Кольцевые фрезы пользуются популярностью в хозяйстве для сверления отверстий в листовых материалах. Чтобы просверлить отверстие большого диаметра в толстом металле, понадобится не только качественная фреза из твердосплавных материалов, но еще и мощные электроинструменты.

Заточка сверла по металлу

Со временем сверла тупятся и многие их просто выкидывают, покупая новые. Однако почти всегда сверлу можно дать «второй шанс» и продлить срок его службы. Для этого достаточно обработать затупившуюся поверхность на точильном круге.

Перед началом проведения работ запаситесь емкостью с водой, в которую время от времени во избежание перегрева будет окунаться сверло. Заточка производится последовательно и начинается с обработки задней поверхности, аккуратно, но плотно прижимаемой к поверхности точильного круга до образования правильного конуса.

После этого затачивается его режущая часть и проводится окончательная доводка задней поверхности. Во время заточки необходимо постоянно следить за перемычкой на кончике сверла. Для сверл диаметром от 8 мм и меньше она не должна превышать размер 0,4 мм. Для крупных образцов размер перемычки варьируется от 1-1,5 мм. Имейте в виду, что сверление производит не наконечник, а боковые лепестки сверла!

Виды режущих элементов

Фрезерная обработка – тонкий процесс, требующий особого подхода, поэтому мастера очень тщательно выбирают оснастку, ориентируясь на разные нужды. В зависимости от обрабатываемого материала, бывают:

• по металлу;
• по дереву;
• по пластмассе;
• по стеклу.

Вторая важная особенность – это предназначение, различают фрезы:

• угловые (для углов);
• фасонные – в зависимости от детали, которая подвергается обработке;
• шпоночные – для создания специального паза с соответствующим названием;
• для углублений в материале в форме буквы «Т»;
• отрезные для разделения образца на части и пр.

Также при покупке изделий обычно первым делом называют форму резца, он может быть:

• цилиндрический;
• конический;
• дисковый;
• концевой;
• червячный и т.д.

Сложно перечислить все виды, поскольку для каждой процедуры фрезерования может быть куплен или даже выточен самостоятельно свой инструмент. Всего наименований насчитывается несколько десятков тысяч, и их номенклатура постоянно растет вместе с увеличением производственных потребностей. В каждой разновидности режущее основание достаточно большое по протяженности, вне зависимости от того, как оно расположено. Поэтому очень сложно обеспечить правильное и равномерное затачивание. Иногда для этого нужны специальные инструменты, в других случаях больше подходит скрупулезное шлифование вручную. Отсутствие опыта или выполненная плохо по иным причинам работа может привести к образованию на режущей кромке сколов, царапин и трещин на поверхности.

Рекомендации по эксплуатации фрез для продольного сращивания древесины

I. Установка фрез на шпиндель шипорезного станка.

1.1. Перед установкой фрез обеспечить чистоту шпинделя шипорезного станка.

1.2. Установить фрезы в порядке нумерации, выбитой на фрезах и кольцах, начиная с установки фрезы №1 (рис. 1). Каждая последующая фреза устанавливается со смещением ножей относительно предыдущей фрезы на 45°, при этом штифт должен войти в соответствующее отверстие. Второе отверстие под штифт предназначено для расположения ножей на всех фрезах в одну линию для последующей заточки при наличии необходимого заточного оборудования.

II. Работа фрез на станке.

2.1. Перед началом работы обязательно проверить затяжку винтов крепления.

2.2. Предварительная калибровка заготовок обеспечит более качественное шипование и возможность последующего подбора заготовок по текстуре.

2.3. Присутствие на шипуемых заготовках пыли, песка и прочих абразивных материалов значительно сокращает долговечность работы ножей.

2.4. Рекомендуется работать на следующих режимах:

– Количество оборотов шпинделя с установленными фрезами должно быть в пределах 3–4,5 тыс. об/мин.

Повышенные обороты приводят к “подгоранию” режущих кромок ножей фрезы, которое существенно уменьшает ресурс работы этого инструмента.

– скорость подачи заготовок 5–8 м/мин. – механическая подача заготовок увеличивает срок службы фрезы до переточки.

2.5. При использовании фрез обязательно необходимо обеспечить надежный горизонтальный и желательно вертикальный прижимы заготовок.

Несоблюдение этих рекомендаций приводит к поломке ножей вследствие подрыва заготовок.

2.6. Рекомендуется установка регулируемой торцовочной пилы перед фрезой. Это позволяет увеличить срок службы ножей между переточками в 3–4 раза и обеспечить получение качественного смыкания обработанных торцов заготовок (рис. 2).

Перемещением регулируемой торцовочной пилы достигается выполнение зашиповки, обеспечивающей плотность соединения заготовок даже после многократной переточки ножей.

2.7. Требуется не допускать чрезмерного затупления ножей. Критерием затупления является невозможность обеспечить плотность смыкания даже регулировкой торцовочной пилой.

2.8. Если станок, на котором производится зашиповка заготовок под сращивание, не оборудован регулируемой торцовочной пилой и прижимом, приобрести их можно у нас, либо изготовить самому, но наличие этих устройств обязательно.

III. Переточка ножей, уход за фрезой.

3.1. Техническое обслуживание является одним из важнейших факторов, который поможет правильно и эффективно эксплуатировать фрезы. В конце каждого рабочего дня необходимо удалить налипшую смолу на корпусе и ножах фрезы кисточкой, смоченной в солярке, а в конце рабочей недели опустить фрезы в емкость, заполненную соляркой. Это необходимо делать из-за того, что налипшая смола приводит к “подгоранию” ножей и, как следствие, к их отпуску, что существенно уменьшает ресурс работы фрезы.

Также замачивание фрез в солярке позволяет легко откручивать крепежные винты для снятия ножей при переточке.

3.2. Переточка ножей фрез может выполняться двумя способами:

– без снятия ножей;

– со снятием ножей.

Для выполнения переточки без снятия ножей необходимо установить фрезы с расположением ножей по одной линии (см.п.1.2). Такая заточка выполняется при наличии специализированного заточного оборудования и подготовленного персонала по его обслуживанию.

При отсутствии такого специализированного оборудования все ножи снимаются и заточка осуществляется одновременным шлифованием всех ножей по передней плоскости. Для этого ножи выкладываются в ряд по упору на магнитном столе плоскошлифовального станка и снимается слой 0,08…0,1 мм (рис.3).

3.3. В результате переточек допускается утончение ножей до 4 мм (40–50 переточек).

3.4. После заточки все ножи промыть в солярке для снятия абразива от шлифовального круга.

3.5. Установку ножей после переточки необходимо контролировать стрелочным индикатором в соответствии с рис.4. Ножка индикатора при этом устанавливается на режущую кромку. Перепад между рядом стоящими ножами должен соответствовать паспортному шагу данной фрезы с допуском ± 0,01 мм. Перед установкой ножей посадочные места необходимо очистить кисточкой.

Производитель: Иберус

Родина бренда: Украина

Оборудование и методы заточки фрез

В рамках даже небольшого производства не обойтись без использования фрез самого разного назначения. Номенклатура выпускаемых изделий на сегодняшний момент насчитывает тысячи наименований, различных по форме, типоразмеру, сфере применения. При активном использовании происходит износ и потеря необходимой режущей способности, использование тупой фрезы влияет на качество пропилов и ускоряет ее разрушение в разы, что недопустимо. Заточка фрез позволит увеличить срок эксплуатации и снизить финансовые затраты, но только в случае качественно произведенных работ на специальном оборудовании опытным точильщиком.

Технические характеристики универсального заточного оборудования ТчК-2-6

100 — 180
Диаметр посадочного отверстия, мм
22-60

Наибольшая ширина затачиваемых фрез, мм
80

Диаметр шлифовального круга. мм
200

Число затачиваемых зубьев
4, 6, 8, 12

Длина затачиваемых ножей, мм
до 610

Наибольшая ширина затачиваемых ножей, мм
40

Максимальная окружная скорость вращения шлифовального круга, м/с
30

Род питающей сети переменный трехфазный
—

Частота тока, Гц
50±0,5

Напряжение, В
380±38

Суммарная мощность установленных электродвигателей:
—

ТчК-2-6
0,73кВт

ТчК-2-6А
0,85кВт

Габариты, мм
980х700х1300

Масса, кг
200

Запчаcти других производителей

• Блок подготовки воздуха
• Вариаторы
• Гидроцилиндр
• Датчики смещения
• Блок питания
• Блок торможения

Все запчаcти других производителей

Пилы дисковые с твердосплавными напайками

• продольное пиление
• поперечное пиление
• для заусовки
• инструмент для форматно-раскроечных центров
• инструмента для форматно-раскроечных станков
• тонкое пиление

Все пилы дисковые с твердосплавными напайками

Заточка инструмента. Профилирование по чертежам

Заточка инструмента Забор/доставка инструмента – БЕСПЛАТНО при заказе от 15000 р. ● Есть маршруты бесплатного забора/доставки инструмента для заказов на сумму до 15000 р. ● Услуги проводятся на современном передовом оборудовании при соблюдении необходимых технологий. ● Заточку инструмента проводит высококвалифицированный персонал. ● Индивидуальные условия сотрудничества при постоянных заказах. ● Консультации и советы по эксплуатации и обслуживанию инструмента проводятся бесплатно опытным специалистом

Классификация фрез по некоторым характеристикам

Конечно, приведенные выше разграничения (по конфигурации, назначению) – это не единственные способы различать оснастку. Настоящий фрезеровщик имеет такой большой ассортимент изделий, что не без труда сможет его разложить. Какие еще бывают причины для классифицирования.

Разное число заходов

Стандартными считаются:

• • Однозаходные.
• • Двухзаходные.
• • Четырехзаходные.

Но может быть любое количество витков.

Чем меньше заходов, тем больше отведенная площадь под канавки. Особенностью работы с таким инструментом является то, что в каждое мгновение на заготовку оказывает воздействие только одна конкретная режущая кромка. Это очень положительно сказывается на создании продукта на высоких оборотах и при большой скорости, поскольку это позволяет беспрепятственно удалять отходы.

Также это актуально при осуществлении деятельности с мягкими металлами и другими веществами, например, с пластиком или ПВХ,акрилом. Еще их применяют при черновой и обдирочной процедуре, когда качество и точность – это не самые главные показатели.

Многозаходные используются при работе с материалом, имеющим твердую и хрупкую структуру. Движение будет плавным, без ударов, потому что одновременно поверхности касается несколько зубьев.

Тип удаления стружки

Здесь все просто — отход летит либо вверх, с таким направлением привыкли обращаться все фрезеровщики, либо вниз. Первый вариант наиболее удобен, если создаются пазы или глухое отверстие, поскольку металл не скапливается там. Но есть и минус – из всего «вылетевшего» часть может приземлиться опять на рабочую зону и препятствовать хорошему резанию. Второй вариант, соответственно, имеет более узкие возможности, но при некоторых видах работ более рекомендован.

Самодельный заточной станок для фрез по металлу — Moy-Instrument.Ru — Обзор инструмента и техники

› Инструменты

статьи Загрузка… Лучшие товары с AliExpress ТУТ

Подробности 13.01.2017 11:03 Алешкин 6804

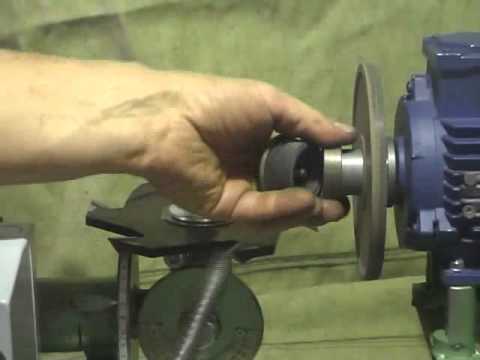

Самодельное приспособление для заточки фрез и прочего режущего инструмента.

В процессе эксплуатации своих станочков, возникла необходимость в таком устройстве.

Заточить сверло можно и руками, а как быть с фрезами, где не две, а четыре, и более кромок только снизу, и нужна более мене точная геометрия, а размер мелкий.

Вот и решил сделать такое приспособление.

Это простой механизм подачи взад и вперед, плюс наклон и поворот.

Будет устанавливаться просто рядом с наждаком.

Из доступных материалов был алюминий, немного стали, и наждак.

Как это сделано сейчас покажу на фотографиях.

Начнем с устройства, которое должно удерживать фрезу или сверло, то есть шпиндель, для установки инструмента.

Для этого у меня есть такая деталь в ней конус морзе номер два (КМ2), это то что мне нужно.

Ведь у моих станочков тоже везде КМ2, и можно использовать их оснастку, а врезы и сверла с таким конусом можно будет ставить устанавливать прямо в шпиндель.

Убрал всё лишние с этой оправки.

Получился маленький шпиндель, который может поворачиваться вокруг своей оси.

Немного доработаю, просверлю отверстие для шомпола, который будет фиксировать инструмент от внезапного выпадения из шпинделя.

Теперь шпиндель сможет принимать любой инструмент с КМ2, как с лапкой так и с резьбой М10, сверлильный или цанговый патрон, фрезы с КМ2 и всевозможные оправки для дисковых фрез.

Теперь корпус для этого шпинделя.

Осталось сделать запорное колечко для шпинделя и ручку.

Ручка для вращения вокруг оси шпинделя.

Вот так выглядит первая собранная деталька для моего приспособления.

Примерка оснастки, сверлильный патрон.

Теперь можно заняться механизмом перемещения, это будет вроде небольшого крестового столика, по типу как у фрезерного станка только с поворотом вокруг своей оси.

Пилю заготовку для стола.

Фрезерую будущие оси перемещения.

Заготовка стола для установки шпинделя.

Заготовка готова, для фрезеровки ласточкина хвоста.

Фрезерую ласточкин хвост.

Сверлю нарезаю резьбу и добавляю гайку перемещения по оси.

Примеряю направляющею к столу, винтом для неё будет обычная шпилька.

Опоры винта сделаны из двух небольших кусков алюминия.

Общий вид готовой оси с примеркой цангового патрона.

Вот уже вырисовывается общий вид приспособления, но это только проект.

Было немного свободного времени и я провёл его в мастерской, занимаясь ушами или петлями, для наклона и поворотной площадкой с осью.

Что бы петли или уши, были одинаковые, я их соединил сразу в одну заготовку.

И тогда просверлил и расточил отверстия под ось.

Немного срезал лишнего алюминия и просверлил, затем нарезал резьбу, под винты регулировки петель.

Поворотная площадка в виде обычного блинчика.

Вот такой простой цилиндр будет в роли моей оси наклона.

Примерил всё к столу остаётся только просверлить и собрать этот узел.

Просверлил и собрал.

Собираю две оси в одно целое устройство.

Опять сверлим и нарезаем резьбу под винты.

Вырезал уголок и поставил на него штырь, для чтения ленточки фрезы при заточке.

Так всё устройство выглядит в сборе.

В выходные на даче не утерпел и провёл первые испытания, попробовал выровнять а потом заточить торец фрезы.

Для этого закрепил на столе, свою самодельную приспособу саморезами, возле наждака.

Вот видео отчёт по эксперименту.

Остаётся доработать заточку ленточек фрезы и сделать упор ограничивающий падачу фрезы в перёд, ну и напоследок столик для этого устройства.

Для тех кому интересна эта тема, ниже ссылка на продолжение.

Станок для заточки фрез по металлу: обзор моделей, самостоятельная сборка

Приспособления для заточки концевых режущих элементов фрезерно-брусующего станка, разделяются по характеру работы и подразделяются два типа – универсальные и специальные.

Ниже рассмотрим каждый из этих вариантов

1 Станки для заточки фрез по металлу — обзор заводских моделей

Заточка фрез для работы по металлу и дереву выполняется своими руками с помощью червячных универсальных устройств.

Кроме того режущие элементы фрезерно-брусующего станка могут быть заточены с помощью специальных приспособлений.

Заточка и изготовление червячных фрез

Производственный комплекс завода Спецстанмаш предлагает весь спектр услуг по изготовлению и ремонту деталей и конструкций из металла, в том числе: производство и заточка фрез по металлу, дереву, чугуну, алюминию, графиту или пластику.

Фреза является важным инструментом в промышленности и в мастерских. Представляет собой деталь различную по форме, с отличительной особенностью острыми зубьями. Ее основная функция это механическая обработка заготовленного материала.

Принцип действия фрезерования заключается в поступательном вращательном движении зубьев фрезы.

В зависимости от используемого вида инструмента получают результат:

• небольшие пазы или канавки при использовании концевых фрез;
• фрезерование больших поверхностей;
• фрезеровка багетов, оконных рам, шестерней и др. посредством спиральных фрез,
• резка с помощью дисковой фрезы (плинтус, филенка, обшивка вагонкой, стеновой брус и пр).

Важной характеристикой фрезы является материал её изготовления, в частности режущей части. Это могут быть зубья из быстрорежущей стали, минералокерамики, металлокерамики или алмазные

Самыми долговечными считаются алмазные фрезы в силу природных физических характеристик. Но, они являются наиболее дорогостоящими. Все остальные материалы через некоторое время в процессе эксплуатации затупляются, в особенности при неправильной работе. Покупка новых инструментов требует больших затрат, но наши квалифицированные мастера и высокоточное современное оборудование позволяют качество выполнять такой вид ремонта, как заточка ножей для фрезы любой геометрии:

• заточка червячных фрез

• заточка дисковых фрез

• корончатых фрез и других видов.


Профессиональная работа по заточке фрез повышает стойкость детали, и значительно снижает расход режущих зубьев.

Заточка червячных фрез:
от 600 руб. / шт. (в зависимости от износа)Минимальный срок заточки:
от 10 рабочих днейМинимальная сумма заказа:
3500 руб.*
Точную стоимость можно узнать, воспользовавшись формой или по телефону

Как заточить фрезу по металлу
11.09.2017 21:16

Промышленность выпускает огромное количество фрез по металлу и их заточка для тех кто с ними работает часто представляет из себя проблему. Конструктивные особенности инструмента и большое количество зубьев вызывает сложности при заточке.

Классификация заточных станков

Классификация станков для заточки металлорежущего инструмента производится по нескольким параметрам. По назначению они делятся на две группы:

• универсальные;
• специализированные.

На универсальном оборудовании производится заточка любого инструмента: ножей, топоров, слесарного.

Специализированные агрегаты выполняют заточку одного типа инструмента, например червячных фрез для нарезки зубчатых колес. Кроме заточки режущей кромки, производится еще и затыловка каждой пластины. Аналогичным образом обрабатывается зуб на дисковых пилах. Отличается оборудование своей конструкцией и приспособлениями для закрепления затачиваемых деталей.

По габаритам и мощности различают настольное оборудование и заточные станки.

По производительности оборудование бывает:

• любительское;
• полупрофессиональное;
• промышленное или профессиональное.

Малые агрегаты часто используют в домашних мастерских, гаражах. При наличии токарного и другого настольного оборудования, на котором постоянно производятся работы, рекомендуют брать полупрофессиональное оборудование. Точило имеет небольшие габариты, 2 круга и помещается на верстаке.

Управление на заточных станках:

• ручное;
• полуавтоматическое;
• с ЧПУ.

Ручная заточка доступна всем при соблюдении техники безопасности.

На полуавтоматах работают специальные рабочие – заточники. Они выставляют параметры работы, и оборудование самостоятельно производит обработку режущих кромок. К этой группе станков относится большинство специализированного оборудования. Дисковые пилы и червячные фрезы могут обрабатываться насколько смен.

Максимально точно выводят форму резца и углы всех его плоскостей станки с ЧПУ. Они работают по заранее загруженной программе или используют в качестве образца шаблон.

Устройство станка

Заточный станок для инструмента имеет станину, на которой установлен двигатель. Через ременную или зубчатую передачу вращательный момент передается на вал с оправками для установки кругов. Сбоку расположены кнопки включения электропривода. Для удобства работы внизу перед каждым кругом имеется педаль. Нажимая на нее ногой, рабочий приводит в движение круги. Достаточно снять ногу, и вал выходит из сцепления с двигателем и продолжает вращаться по инерции, постепенно останавливаясь даже при включенной кнопке пуска.

В передней части станка установлены перед каждым кругом салазки. На них опирается затачиваемая деталь. Для соблюдения минимального зазора между площадкой салазок и круга по мере стирания последнего площадка подвигается. При большом просвете между абразивным инструментом и столом деталь может вывернуться.

Шлифовально-заточные станки для работы с плоским инструментом имеют стол, перемещающийся поступательно относительно вращающегося круга.

Заточка концевых фрез

Заточка концевых фрез с винтовым зубом осуществляется также вручную на универсально-заточных станках.

Заточка концевых фрез по главной задней поверхности производится так же, как и цилиндрических фрез торцовой поверхностью чашечного круга, при установке концевой фрезы в центрах. Заточка по вспомогательной задней поверхности осуществляется подобно торцовым чашечным кругом. В настоящее время выпускается полуавтомат модели В3125 для заточки концевых фрез диаметром 14—50 мм по передней и задней поверхностям.

Это интересно: Заточка токарных резцов по металлу — углы, станки, видео, своими руками

Процесс ручного затачивания по типу резца

Теперь кратко расскажем об особенностях инструмента в зависимости от его конфигурации. Основные проблемы заключаются в том, что не всегда просто обеспечить равномерную обработку на протяжении всей длины режущей кромки.

Особенность затачивания вручную заключается в том, что упор обеспечивается не тисками станка, а специальным приспособлением.

Торцевые

Элементы резки располагаются на торце и боковой части. Это позволяет проделывать пазы по краям. Обработка проходит по алгоритму:

• Закрепление резца – горизонтальное по отношению ко вращающемуся.
• Наклонить его настолько сильно, чтобы обеспечить необходимый угол.
• Круг вращается с высокой амплитудой.
• Во время установки следует отметить положение режущей части вверх.

Заточка концевых (пальчиковых) фрез

Это вытянутый инструмент, хвостовик которого имеет цилиндрическую или коническую форму. Из-за внешнего вида его также сравнивают с пальцами. Действия:

• Выбрать алмазный брусок, который нужно поставить на край стола.
• Если инструмент имеет достаточно большую выемку, то следует закрепить его вдоль столешницы.
• Производите затачивание – кромка будет становиться острее, а диаметр уменьшаться.

Рекомендация: если в комплектации есть подшипник, то сперва его надо демонтировать, а также в любом случае не будет лишним очищение поверхности специализированным растворителем.

Дисковые

По сути, это диск с зубьями по окружности, который необходимо направить вверх. Если он простой (однонаправленный), то саму фрезу стоит располагать вертикально. А в случае разностороннего направления делается наклон заточки такой же, как и угол режущих зубцов.

Сборные

Их конструкция предполагает наличие съемных пластин. Следует затачивать каждую по отдельности. При этом учитывать, что у них есть по несколько элементов для обработки – это задние, главные и вспомогательные углы, а также переходная кромка.

Резцы с затылованными зубьями

Такой инструмент имеет плоскую переднюю поверхность, а задняя выполнена по спирали Архимеда. Для того чтобы заточить изделие, необходимо использовать тарельчатый круг

Каждый зуб нужно стачивать по наружному основанию, а также важно следить за тем, чтобы постоянно снимался одинаковый слой металла

Дополнительные приспособления для заточки

Специальные приспособления для заточки обычно устанавливаются на салазки или фиксируются на верхней площадке корпуса точила. В число таких приспособлений входят устройства для фиксации затачиваемого режущего инструмента, а также насадки для следующих операций:

• заточки топоров;
• обработки долот;
• лезвий рубанков;
• ленточной пилы;
• сверл;
• ножниц;
• клиновидного инструмента.

Приспособления помогают жестко фиксировать инструмент. Удержать его в руках и выдержать нужный угол режущей кромки невозможно.

Например, приспособление для заточки ножей представляет собой рамку с направляющими. Нож зажат между 2 упорами. Руки в стороне от круга направляют движение.

Стойка с рамкой для заточки клиновидного инструмента опирается на площадку салазок. Сам инструмент установлен в специальном зажиме и свободно перемещается относительно вращающейся поверхности круга. Рабочий направляет его, удерживая за рукоятки рамку с инструментом.

Дополнительно у каждого точила лежит брусок для полирования круга. С его помощью выравнивается рабочая поверхность абразивного инструмента.

Применяемые абразивные камни

Применяемые для заточки абразивные камни отличаются по размеру зерна и твердости. На алмазных кругах производят заточку твердосплавного инструмента. Для охлаждения используют воду.

Маркировка кругов производится буквами и цифрами. Например, 13А–16А относятся к электрокорундам нормальным. Мягкий, не нагревающийся при работе круг. Цифра означает твердость, буква А – принадлежность к корундам. Самые твердые 43А–45А монокорунды применяются для заточки твердосплавных резцов и шлифовки закаленных деталей.

Карбид кремния обозначается буквой С. Например 53С и 54С относятся к черным карбидам кремния.

Любой инструмент без заточки долго не проработает, даже на кухне хлеб удобно резать острым ножом. Заточный станок и круги следует выбирать по объему работ и типу основного инструмента.

Знаете, как заточить инструмент быстро и качественно? Обязательно напишите об этом в блоге .

Поиск записей с помощью фильтра:

Процесс заточки фрез на станке

Заточка режущего инструмента требует особой точности, чтобы геометрические размеры и свойства были восстановлены. Профессионально выполненная операция способствует увеличению стойкости металла и снижению износа зубьев.

В комплекте станочного оборудования предусмотрено два зажимных патрона, один – для трехперового инструмента, а второй – для четырех и двух. Ошибка установки исключена.

Заточка по ленточке

Выбрать одно из гнезд стакана и цангу, соответствующую размеру.

Процесс выполнения:

1. Завести в патрон цангу и зажать гайкой, но сильно затягивать последнюю не нужно.
2. Выставить размер длины ленточки для обработки. Расстояние регулируют выкручиваемые винты. Перемещая низ гнезда, следует установить нужную длину, после которую зафиксировать на винтовые соединения.
3. Установить инструмент в патрон через верх, задав угол и диаметр. Патрон закрепить в стакане с установкой линии инструмента по отношению элементу заточки. Закрепление производится за штифт канавками.
4. Оборудование включить и обеспечить подачу обрабатываемого элемента к кругу заточки. Посредством регуляторов можно снижать и увеличивать съем поверхности металла.

Заточка фрезы по торцу

Нужно воспользоваться другим гнездом на станочном приспособлении.

Процесс выполнения работ:

1. Выставить настройки на гнезде, они зависят от жесткости материала. Если металл твердый, то гнездо больше.
2. Включить станок, вставить патрон и произвести обработку элемента, до тех пор, пока не прекратится шум.
3. В другом гнезде обеспечить заточку инструмента с торца.
4. Обработать заднюю стенку инструмента вставлением патрона в гнездо станочного оборудования.
