Угломерный инструмент

СЛЕСАРНЫЕ РАБОТЫ

Измерение углов угломером с нониусом

Угломер с нониусом является многомерным инструментом, предназначенным для измерения наружных и внутренних углов с точностью измерения до 2′. Такой угломер применяется для проверки только чисто обработанных поверхностей.

Для проверки исправности угломера необходимо:

1. Разобрать угломер: снять угольник 2, линейку 5, сектор 6, две державки 7 (рис. 226, а).

Рис. 226. Установка угломера для измерения углов:
а – наружных 0 – 50°; б – наружных 50 – 140°; в – наружных 140 – 180° и внутренних 130 – 180°; г – внутренних 40 – 130°

2. Чистой тряпкой, смоченной в бензине, удалить антикоррозионный смазочный материал и протереть все части насухо.

3. Проверить измерительные поверхности съемной и измерительных линеек, угольника и сектора на отсутствие царапин и забоин. Рабочие поверхности этих деталей должны иметь чистую поверхность.

Рис. 227. Прием измерения наружного угла

4. Собрать угломер, как показано на рис. 227, и проверить:

  1. плавное перемещение дуги основания при вращении винта микрометрической подачи и отвернутом на один оборот стопорном винте;
  2. точность совпадения нулевого деления нониуса с нулевым делением градусной шкалы, а также последнего деления нониуса с 29-м делением градусной шкалы;
  3. правильность установки, съемной линейки и угольника, при которой положение острого конца съемной линейки должно быть расположено вровень с концом измерительной линейки;
  4. рабочие плоскости угольника должны плотно прилегать к линейке; рабочее ребро съемной линейки должно совпадать с рабочей плоскостью измерительной линейки без видимого зазора.

При измерении наружных углов 0—50° применяют наладку, показанную на рис. 226, а, где измерительными сторонами угломера являются ребра съемной линейки 5 и измерительной линейки 4.

Точность отсчета, полученного при измерении угловых величин или при установке заданного угла, проверяют по градусной шкале 1 и нониусу 3.

По градусной шкале, размещенной на дуге основания,определяют на каком целом делении (или между ними) остановилось нулевое деление нониуса 3, которое соответствует числу целых градусов угловой величины. По шкале нониуса определяют, какое из его Делений совпало с делением градусной шкалы, по цифрам нониуса определяют число минут. Рассмотрим порядок измерения наружных углов 50—140° (рис. 226, б). Измерительными сторонами для данного измерения будут рабочее ребро съемной линейки 5 и плоскость измерительной линейки 4.

Для измерения наружных углов 140—180° и внутренних тупых углов 130—180° угломер налаживают согласно рис. 226, в, где рабочими сторонами угломера будут короткое ребро линейки 5 и поверхность измерительной линейки 4.

При измерении внутренних углов 40—130° (рис. 226, г) рабочими измерительными сторонами являются плоскость измерительной линейки 4 и рабочее ребро сегмента 8.

Для приобретения навыков в отсчете угловых величин следует предложить обучающимся ряд примеров.

1. Установить на угломере (с наладкой, см. рис. 226, а) следующие углы: 12° 10′; 19° 46′; 21° 58′; 39° 16′; 44° 32′.

2. Измерить угол шаблона:

  1. вращением винта подачи добиваются, чтобы измерительные стороны угломера разошлись на угол, несколько больший измеряемого наружного угла;
  2. измеряемый наружный угол шаблона помещают между измерительными сторонами угломера так, чтобы одна его сторона плотно соприкасалась с рабочим ребром линейки (рис. 227);
  3. плавно вращают микрометрический винт, подводя плоскость измерительной линейки ко второй грани угла до плотного соприкосновения поверхности со второй плоскостью угла; добившись равномерного светового зазора между поверхностями, положение дуги фиксируют стопорным винтом;
  4. угломер снимают с детали и отсчитывают число градусов и минут;
  5. после окончания измерения угломер кладут в футляр, предварительно протерев его промасленной чистой тряпкой во избежание коррозии.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

Как пользоваться угломером с нониусом

Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа очень легко. Он может применяться на поверхности любого типа и проводить измерения и внешних, и углов внутренних. Во время установки прибора нельзя допустить перекосов, это приведет к возникновению существенной неточности.

На приборе поставлена специализированная шкала, которая дает возможность увеличить точность измерений на порядок. В чем-то они сходны на обычный штангенциркуль. К примеру, для замеров внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет выяснить искомый угол. Более детальная информация приведена в инструкции по эксплуатированию угломерного прибора. Она, как и паспорт входит в набор поставки.

На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не требует большого труда даже совсем неопытному новичку.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

  1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
  2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
  3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Стоит учитывать, что снимаемые показатели могут существенно отличаться в зависимости от точности используемого механического угломера.

Оптический применяется следующим образом:

  1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
  2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
  3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
  4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Виды угломеров[ | ]

Угломеры Угломеры учебные

  • угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
  • угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
  • угломеры слесарные — предназначены для выполнения слесарных работ.
  • угломеры топографа — предназначены для выполнения топографических работ.
  • угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
  • угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
  • угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
  • угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
  • угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
  • угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
  • угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

Мнение о моделях Intertool MT-2050

Этот угломер (универсальный) используется в первую очередь в горной сфере. Также он является востребованным у инженеров. Основание у модели используется небольшой ширины. Всего в устройстве есть один фиксатор. На нониусе нанесено две шкалы. Если верить покупателям, то основание ломается редко. В данном случае пузырьковый уровень не предусмотрен.

Для топографии устройство не подходит однозначно

В первую очередь важно отметить большой вес основания. Также покупатели говорят о малой длине вспомогательной линейки. Если говорить о параметрах, то точность измерений равняется 0.2 %

Батарейка в данном случае используется на 3 В. Основная линейка рассчитана на 35 см. Купить этот угломер (универсальный) в магазине можно за 4 тыс. руб

Если говорить о параметрах, то точность измерений равняется 0.2 %. Батарейка в данном случае используется на 3 В. Основная линейка рассчитана на 35 см. Купить этот угломер (универсальный) в магазине можно за 4 тыс. руб.

Угломеры

Для контроля углов методом непосредственной оценки в машиностроении широко применяют угломеры с нониусом. Эти угломеры выпускают двух типов: УН — для измерения наружных и внутренних углов (рис. 1.21, а) и УМ — для измерения только наружных углов (рис. 1.21, б).

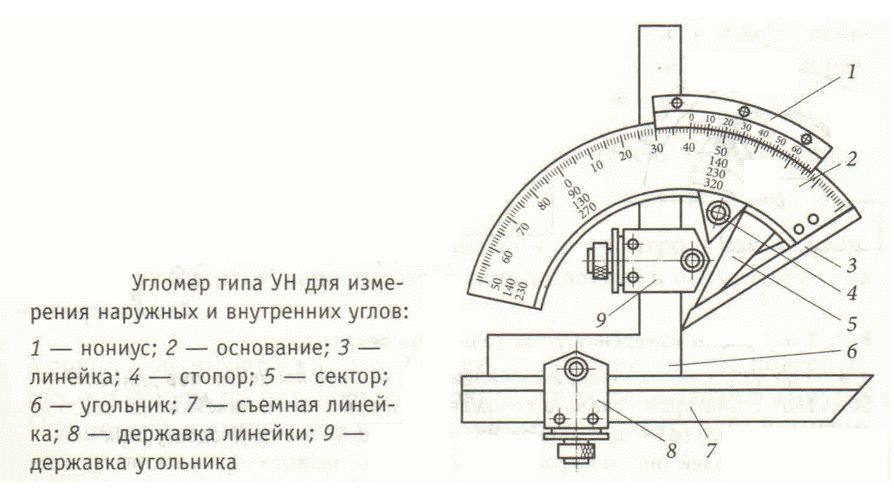

Угломер типа УН состоит из основания 2 с нанесенной по окружности градусной шкалой, которое жестко соединено с линейкой 3. Линейка имеет снаружи доведенную измерительную поверхность. По основанию 2 перемещается сектор 5 с нониусом 1 и стопором 4. К сектору крепят угольник 6 при помощи державки 9. К угольнику 6 крепят съемную линейку 7 при помощи державки 8. Варианты измерений показаны на рис. 1.22. Угломер позволяет измерять углы в диапазоне от 0 до 50° (рис. 1.22, а). Для измерения углов в диапазоне от 50 до 140° с угломера снимают угольник, а на его место устанавливают линейки (рис. 1.22, б). Чтобы измерить наружные углы в диапазоне от 140 до 230°, необходимо снять линейку, измерения в этом случае ведут с использованием угольника. Если с угломера снять угольник, линейку и державки, то с его помощью можно будет контролировать размеры углов в диапазоне от 240 до 320°. Следовательно, общий диапазон измерений угломером УН составляет от 0 до 320 ° для наружных углов.

При измерении углов деталей сложных контуров необходима установка угломера на заданную величину длины прямолинейного контура. Такая установка осуществляется при помощи блока концевых мер длины 2, который устанавливается на съемную линейку 3, а основание угломера перемещают по угольнику 1 так, чтобы измерительная линейка была установлена на блоке концевых мер. Схема такой установки приведена на рис. 1.22, в.

Если с угломера снять угольник и линейку, то им можно измерять внутренние углы в диапазоне от 40 до 180° (рис. 1.22, г).

Измерение углов в труднодоступных местах производят по схеме, показанной на рис. 1.22, д.

Угломер типа УМ (см. рис. 1.21, б) широко применяется при обучении слесарному делу. Он состоит из основания 4 со шкалой, проградуированной в градусах. На основании закреплена линейка 3. Подвижная линейка 10 с сектором 9 и нониусом 7 может поворачиваться на оси А, фиксация линейки в момент измерения осуществляется стопорным винтом 5. Угломер имеет винт 6 для микрометрической подачи измерительной подвижной линейки 10 с сек- , тором 9. На подвижной линейке крепится угольник 2 при помощи  державки 1. Угломер обеспечивает измерение углов в диапазоне от О до 180°. Для измерения углов свыше 90° угольник 2 необходимо снять, в этом случае для получения значения угла к показаниям по шкалам угломера прибавляют 90°.

При работе с угломером типа УМ необходимо:

•   определить способ измерения угла (с использованием угольника или без него);

•  убедиться в плавности перемещения сектора угломера;

•  убедиться в точности установки угломера на ноль;

•  при измерении прочно удерживать угломер за корпус;

•  измерительная поверхность должна плотно прилегать к поверхности детали (без просвета и перекоса);

•   обратить внимание на достигаемую точность измерений, которая выбита на нониусе

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

  • диапазон измерений;
  • удобство предоставления информации;
  • эргономичность инструмента, его габариты и вес;
  • наличие внутренней памяти для хранения показаний;
  • точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1о.

Инструкция по применению малки угломера

Часто, когда в руки специалиста попадает простой инструмент, возникает вопрос, как ним правильно пользоваться. Одним из таковых инструментов является малка, которая больше известна под названием угломер или рейсмус. В материале описан процесс измерения откосов при помощи рассматриваемого инструмента. Но для чего еще можно применить такой простой и незамысловатый инструмент, изготовить который можно легко и быстро своими руками.

Что такое малка и для чего нужен угломер, подробно выяснили в материале. Остается разобраться с потенциалом инструмента, и узнать, на какие действия способен этот прибор. Возможности инструмента можно без преувеличения назвать безграничными, так как при помощи устройства можно измерить любой угол, и узнать его точные значения. Это может быть не только оконный откос, но еще и арка или конструкция теплицы, изготовлением которой занимается специалист.

Назначение малки и рейсмуса

Если не знаете, как правильно пользоваться угломером, то настало время разобраться в этом вопросе подробно. Чтобы узнать, как работать малкой, нужно взять пример. Итак, в последнее время актуален вопрос утепления стен дома пенопластом или пенополистиролом. Для чего может понадобиться угломер при работе пенопластом? Все банально просто. Если предстоит наклеить пенопласт на стену дома, которая имеет треугольную или неровную форму, то в таком случае понадобится воспользоваться малкой. Это не обязательно, но позволит существенно упростить работу.

  1. Чтобы не пришлось вымерять угол наклона стены, нужно взять малку, и приложить ее одной частью к ровному углу, а второй к непрямому
  2. После этого нужно зафиксировать подвижную часть в установленном положении, завинтив барашку в центральной части инструмента
  3. Приложить угломер в зафиксированном виде к листу пенопласта, и сделать отметку карандашом или маркером
  4. Радиус угла известен, поэтому остается воспользоваться правилом или уровнем, чтобы приложить его к полученной отметке и провести до края листа пенопласта
  5. Взять в руки режущий инструмент для резки пенопласта, в качестве которого может быть не только строительный нож, но еще и полотно по металлу. Мало кто знает, но резать пенопласт или пенополистирол можно также насадкой на строительный фен. Чем резать лист пенопласта, если его толщина больше длины полотна строительного ножа. Для этого можно взять специальную насадку на фен, и произвести рез по отметке
  6. Теперь пенопласт, в котором вырезан угол, можно приложить к стене, и убедиться, что процедура выполнена правильно и с максимальной точностью

Это пример применения малки, однако сфера строительства эксплуатацией малки не ограничивается. Применяется прибор также в мебелестроении, когда по заказу изготавливается столешница неправильной формы.

Часто такой инструмент надо использовать при проведении сварочных работ, например, когда нужно изготовить металлические столбики для арки или теплицы с одинаковым углом отклонения. Всегда, где есть необходимость вырезать угол соответствующего градуса, понадобится взять в руки угломер.

С этим простым и незамысловатым прибором всегда удобно работать. Причем его не надо покупать, ведь сделать его легко самостоятельно. Если же задались целью купить малку, то для этого не нужно ехать по строительным магазинам. Для этого есть интернет магазины, где можно выбрать подходящий инструмент хорошего качества и по низкой цене. Если еще не знаете, как пользоваться малкой, то пришло время научиться, тем более, что это легко и просто.

В итоге важно подчеркнуть такой фактор, как эффективность малки-угломера. Без такого инструмента сделать точный замер непрямого угла было бы очень сложно. Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку

В видеоматериале представлен подробный отчет об изготовлении малки своими руками

Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку. В видеоматериале представлен подробный отчет об изготовлении малки своими руками.

Публикации по теме

Учимся правильно пользоваться пузырьковыми строительными уровнями

Пирометр для определения потерь тепла в доме и квартире

Динамометрические отвертки и их назначение

Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибо…

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

  • простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
  • оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.


Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.


Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Правила пользования

Стоит отметить, что пользоваться механическими устройствами немного сложнее, чем их электронными аналогами. Но азам работы с ними можно научиться за короткое время. Измерения посредством универсальных устройств проводятся методом выбора различных комбинаций положения их компонентов. К примеру, при измерении внешних углов алгоритм действий будет следующим:

  1. Угольник прижимается к одной из сторон изделия.
  2. К другой прикладывается шкала дугообразного основания.
  3. Тщательно проверяются углы соприкосновения инструмента и изделия — зазоры должны отсутствовать.
  4. Инструмент с помощью винта фиксируется на предмете измерений.
  5. Смотрят, какое значение на шкале совпало с краем угольника.
