Заточка и разводка пилы по дереву

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

  • Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
  • Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

https://youtube.com/watch?v=BlEuTPhu0uI%3F

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

Особенности ножовки по дереву

Форма зубьев пилы для резки древесины.

Ножовка по дереву представляет собой пилу, выполненную в виде стального полотна, одна из кромок которого выполняет функция резания. Режущим элементом любой ножовки является ряд зубьев, нарезанных на кромке полотна под определенным углом. По размеру различают крупные, средние и мелкие зубья. Они имеют следующие параметры: крупные – нарезаются в количестве 3-6 штук на 1 дюйм при шаге 4-8 мм; мелкие – с шагом 2-2,5 мм; средние – с шагом 3-3,5 мм.

В зависимости от назначения ножовки форма зубьев может быть различной. При пилении древесины поперек волокон (поперечная ножовка) режущие элементы должны быть в виде равнобедренного треугольника с углом в вершине порядка 40º для мягких древесин и 50-60º для твердых. Зубья в этом случае располагаются вертикально. Для распиливания древесины в продольном направлении используется ножовка с наклоненными режущими элементами (продольная ножовка). Угол отклонения от перпендикуляра составляет 10-20º. При распиливании древесины в обоих направлениях можно использовать ножовку смешанного типа с наклоном режущих элементов не более 10º.

Для устранения эффекта заклинивания полотна при пилении на режущей кромке выполнена разводка. Она достигается поочередным наклоном зубьев в разные стороны. Ширина разводки (ширина ножовки по внешней поверхности разведенных зубьев) должна превышать толщину стального полотна в 1,5-2 раза. Все зубья по боковым кромкам заточены односторонне. Угол заточки составляет 60-75º. Вершина заострена.

Как Развести Зубья У Ножовки По Дереву

Разработка развода зубьев

ножовки

Посреди мастеров имеется мнение, что на 90% во всяком деле работает инструмент, а не мастер. Верно сделанная ножовка мила при работе, существенно уменьшает прикладываемые усилия и затраченное время

для распила. В конструкции ножовки много составляющих, обеспечивающих легкость использования ею

Важное место в ряду частей подготовки к работе занимаетразвод зубьев ножовки. В хоть какой ножовке режущие части являются непременно разведены

Исключение по сути есть ножовка с поперечным сечением режущего полотна в облике трапеции, основание занят в расположении зубьев. Таковой пиле развод зубьев не нужно.

Пила, с верно изготовленным разводом зубьев, существенно уменьшает прикладываемые усилия и затраченное время для распила.

Воздействие развода зубьев на работу ножовкой

Чем чем просто делать развод зубьев, тем обширнее распиливаемое место. Если развод зубьев

недостаточно широкий, то при работе высшая часть полотна будет греться в ходе трения о кромки распила. Пила по этой причине расширяется, что приводит к заклиниванию. Чтоб избежать такового явления, зубья ножовки разводят и повсевременно держут под контролем ширину развода. Наличие разведенных зубьев делает зазор меж ножовочным полотном и поверхностью распила. Пила движется просто, без трения и, соответственно, без нагрева. В случае отсутствия зазораножовка начинает непроизвольно отклоняться в сторону от подходящего направления распила.

Рекомендации

Ножовки по дереву классифицируют не только по цели использования, они ещё могут различаться и по другим критериям.

  • Длина полотна. От того, какое количество зубьев располагается на лезвии пилы в ряд, зависит комфорт работающего, поскольку при большей длине совершается меньшее количество пилов, а забивается зуб на такой пиле с меньшей интенсивностью. Существует общий закон, гласящий – длина ножовочного полотна по дереву должна быть вдвойне больше, чем предмет, который пилят.
  • Размер зубов. Размер напрямую влияет на время распила и обратно пропорционален его качеству. Мелкой ножовкой делаются качественные и чистые резы, но с меньшей скоростью и с приложением больших сил. Пила же с крупным зубом тратит меньше времени на пиление, зато даёт рваный край реза и шероховатую его поверхность. Обычно параметром зубов ножовок по дереву зарубежных производителей является TPI (teeth per inch или «зубов на дюйм»), то есть чем больше режущих кромок располагается на 1 дюйме полотна, чем больше величина TPI, тем зуб мельче.

Стоит обратить внимание на таблицу соответствия дюймов к миллиметрам

Форма зуба. Этим параметром определяется, как будет идти рез относительно древесного волокна вида дерева и векторов прилагаемых усилий (от себя или на себя). Кроме того, существуют ножовки для универсального пиления, которые имеют зубья разных видов.
Марка стали, из которой изготовлено полотно ножовки

Сталь классифицируется по многим параметрам, но стоит обратить внимание лишь на то, каким образом сталь обрабатывалась – калёная, не калёная либо комбинированная (закалённой является не вся ножовка, а только её зубцы).

Предлагаем ознакомиться Как заморозить лисички на зиму свежими: способы заморозки При заточке зубьев полотно ножовки зажимается так, чтобы не больше сантиметра зуба выступало над тисками. При заточке рекомендуется выбирать треугольное сечение напильника/надфиля. Чтобы обеспечить должное качество, при заточке нужно следовать следующей последовательности:

  • заточить левую кромку каждого чётного (дальнего от работника) зубца;
  • переустановить полотно, повернув его на 180 градусов;
  • снова наточить левую кромку каждого чётного зуба, которые опять окажутся в дальнем ряду;
  • закончить режущую кромку и заострить зубцы.

Стоит обратить внимание, что под углом в 90 градусов закрепляют продольные либо универсальные пилы. При затачивании используется ромбовидный напильник

Работу с ним осуществлять нужно исключительно горизонтально. В результате заточенные кромки иногда имеют задиры. Такие заусенцы нужно сглаживать напильником с самой мелкой насечкой либо абразивным бруском, имеющим минимальную зернистость.

Насколько качественно заточены зубья ножовки, проверяют следующим образом:

осторожно провести рукой вдоль полотна – если кожей чувствуются заострённая грань и отсутствуют заусенцы, задиры – всё в порядке;
по оттенку – хорошо наточенные грани при падении на них света не бликуют, они должны быть матовыми;
пробное распиливание – ножовка должна идти прямо, распиленный материал должен иметь гладкую, ровную поверхность, растрёпанные волокна должны отсутствовать;
чем более мелкую насечку имеет инструмент – тем острее будет наточена пила.

Стоит обратить внимание на следующие советы профессионалов:

  • рекомендуются к использованию только качественные наборы инструментов, применяющиеся исключительно в целях затачивания зубьев пил;
  • на каждый зубец должно приходиться равное число движений напильником/надфилем; это правило действует, даже если возникло впечатление, что надо повторить проход;
  • в процессе одного прохода запрещена смена руки и угла, под которыми движется инструмент, пока не будет пройдена полностью одна сторона полотна ножовки;
  • запрещается менять сторону напильника/надфиля, то есть проходить каждую сторону необходимо одной и той же стороной инструмента;
  • соблюдение правильной геометрии каждого режущего сегмента ножовки по дереву даёт существенные положительные эффекты – и долговечность использования, и износостойкость, и малую потерю отходов материала, и ровный пропил.

Можно сказать, что обработать (развести и заточить зубья) такой простой инструмент, как пила-ножовка в домашних условиях собственноручно не так уж и сложно. Соблюдая общие правила, обладая определёнными практическими навыками и самыми простыми приспособлениями, вполне можно дать инструменту своими руками вторую жизнь и избежать дополнительных затрат, покупая новую столярную пилу.

Как наточить ножовку в домашних условиях, смотрите в следующем видео.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

  • разводка – отклонение зубьев от плоскости основного полотна пилы;
  • высота зубьев – расстояние между верхней точкой и основанием;
  • шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
  • угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

  • классический – зубья попеременно отклоняются в правую и левую сторону;
  • зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
  • волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

Обратите внимание! Именно этот метод используется для самостоятельной заточки ленточных пил. Здесь может применяться обычный наждачный круг или надфиль

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Инструкция по затачиванию

Сперва нужно приготовить оборудование, необходимое для работы:

Чтобы сделать заточку качественнее, можно подготовить дополнительные инструменты:

  • Устройство, позволяющее крепить пилу под требуемым углом.
  • Слесарный молоток.

Разводка

Прежде чем возвращать остроту пиле, нужно настроить зубья, то есть развести их. Разводка — это установка режущих зубцов под определённым углом относительно полотна и друг друга. Если посмотреть на разведённую пилу, видно, что они, чередуясь, отклоняются вправо и влево от самой пластины полотна. Такая конфигурация даёт ножовке свободу в глубоком пропиле. Она не застревает, потому что не касается стенок всей плоскостью.

Чтобы «на глаз» выставить верный угол каждому зубцу, нужен солидный опыт, который есть не у каждого плотника. Он приходит после многих десятков заточенных пил. Для менее опытных плотников есть инструмент, именуемый разводкой. Наиболее примитивный его вариант — плоская стальная пластина с прорезью. В эту щель с минимальным зазором, в натяжку, вставляется ножовка.

Процесс разводки выглядит так:

  1. Закрепить ножовку в тисках так. Нужно добиться, чтобы зубцы на 2 см выступали над губками.
  2. Зубцы зажимаются в пазу, после чего отгибаются в середине.
  3. Сперва нужно отогнуть в одну сторону все чётные зубцы, потом в противоположном направлении отогнуть нечётные.
  4. В конце можно развести губки тисков по рассчитанной ширине разводки и попытаться провести пилу между ними.
  5. Чрезмерно отогнутый зубец заденет за тиски. Плоскогубцами отогните его чуть сильнее.

Подгонка зубьев по высоте

Все режущие выступы должны быть одинакового размера, чтобы производительность пиления не ухудшалась. Более длинные зубья испытывают большие нагрузки и быстрее стираются, в то время как короткие даже не касаются древесины.

Протяжка полотна становится дёрганой, неравномерной, тратится больше сил. Ухудшается точность разреза, поверхность среза становится более шероховатой.

Подгонка осуществляется до начала заточки. Убедиться, что ни один из зубцов не выступает, можно так: прижмите полотно к листу бумаги, положенному на стол.

Вершины зубцов отпечатается на листе, и по пробелам в этом узоре можно будет отрегулировать их высоту. Чтобы сделать это, в слесарных тисках зажмите пилу и напильником сточите слишком длинные зубцы.

Непосредственно заточка

Для возвращения зубьям былой остроты не подойдёт брусок, которым точат кухонные ножи. Нужен особый инструмент: напильник с треугольным сечением или надфиль. Очень хорошо, если есть несколько напильников с разным сечением и шагом насечки: это позволит идеально обработать каждый зубец.

Этапы заточки:

  1. Одной рукой возьмите напильник за рукоять, а другую положите на конец инструмента.
  2. Определитесь с углом заточки. Обычно он равен 15-30 °. Определить его можно на глаз, транспортиром или воспользоваться нехитрой техникой. Придайте деревянному бруску форму равнобедренного треугольника с углами 90, 60 и 30 градусов, потом пользуйтесь им как мерилом.
  3. Наточите левые режущие грани чётных (дальних от вас) зубьев. На каждый требуется отводить равное количество проводок напильника, чтобы снять одинаковое количество стружки. Давление на инструмент должно быть одинаковой силы.
  4. Поверните ножовку другой стороной, после чего снова заострите левые кромки чётных зубцов.
  5. Заострите вершины зубьев.
  6. Не забывайте с помощью бруска контролировать угол заточки.

Процесс кажется очень простым, хоть и монотонным, но есть ряд нюансов:

  • Закреплять пилу в тисках нужно очень плотно в целях безопасности. Не стоит бояться повредить металл полотна сильным сжатием.
  • Рабочее место должно быть хорошо освещено, чтобы было проще определять углы и остроту.
  • Металл снимается, только когда напильник двигается по направлению от плотника.
  • Чем сильнее затуплена пила, тем крупнее могут быть насечки на напильнике, но для доводки зубьев всегда нужно брать напильник с маленькими насечками.
  • Фиксируя инструмент в тисках просовывайте его между губками максимально глубоко. Для предотвращения раскачки ножовки наружу должны оставаться только зубья.
  • В процессе работы на затачиваемых гранях неизбежно будут заусеницы. Чтобы их убрать, достаточно провести по металлу мелкозернистым абразивом (наждачной бумагой).
  • Для проверки качества нужно внимательно рассмотреть зубья на свету. Они должны блестеть.

Улучшения качества заточки

Выше был рассмотрен классический вариант, которым может воспользоваться кто угодно. Есть способ сделать процесс заточки эффективнее и легче.

При использовании многокоординатных тисков с поворачивающейся станиной можно зафиксировать полотно так, что двигать напильник придётся только в горизонтальной плоскости.

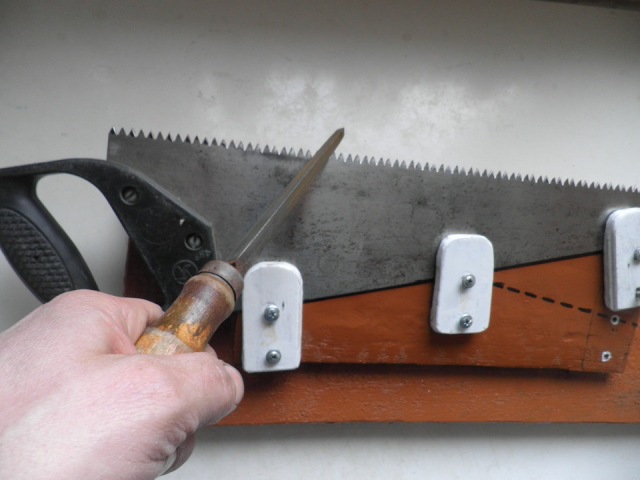

Как правильно наточить ножовку напильником

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Его необходимо закрепить, как уже писалось выше в струбцине или тисках.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.
