Зернодробилка своими руками

Принцип работы аппарата

Внимание! Степень измельчения готовой продукции определяется размерами ячеек сетки, а скорость перемалывания будет зависеть от остроты вращающихся ножей и мощности крутящего механизма. Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана

Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Чтобы фермерское хозяйство преуспевало, нужно кормить животных качественной и полезной пищей. Однако для ее приготовления вовсе не обязательно приобретать дорогостоящее фабричное оборудование. Некоторые приборы народные умельцы научились изготавливать из подручных материалов. В этой статье вы узнаете, как сделать крупорушку своими руками.

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

  • слесарный и металлорежущий инструмент;
  • наждачку;
  • дрель;
  • крепёжные элементы;
  • отрезки труб длиной около 15 см для изготовления выходного патрубка;
  • готовые ножи или металлические пластины для их изготовления;
  • решётку с небольшими ячейками, которая необходима для изготовления сита, предназначенного для просеивания зерна. Если таковой не имеется, можно воспользоваться металлическим листом, в котором просверливаются отверстия нужного диаметра.

Для изготовления сита подойдет металл толщиной 3 мм

Схема устройства

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Схема устройства с двигателем от пылесоса

Подготовка сборных элементов

На подготовительном этапе:

  • изготавливаем основание, используя фанеру, ламинат либо металлопрокат;
  • разбираем пылесос, чтобы извлечь двигатель;
  • просверливаем в основании отверстие. Его диаметр должен соотноситься с диаметром вала двигателя;
  • если нет готовых ножей, изготавливаем их из металлических пластин. При толщине около 1,5 мм, их длина не должна превышать 20 см;
  • при отсутствии готового сита, изготавливаем его из металлического листа.

Сборка конструкции

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

  • с помощью гайки фиксируем нож на валу двигателя;
  • устанавливаем сито;
  • размещаем под ситом ёмкость, в которую будет поступать измельчённое зерно.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

  • Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
  • Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
  • Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
  • Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Зернодробилка из стиральной машины


Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.


Обязательно почитайте:

Как сделать инкубатор своими руками: с автоматическим и ручным переворотом, виды, описание

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Что можно сделать из болгарки своими руками

Идей много, главное – знать, что и каким образом делать.

Например:

Штатив для УШМ, который даст возможность установить необходимый угол отреза, чтобы диск двигался в вертикальном положении. Такое сооружение с применением болгарки позволит резать металлический материал и другие твердые заготовки. Лист из металла, машинные амортизаторы, фанера используются для станины. Установка получается надежной и ничем не хуже сделанной на заводе. Работая за станком, надо следить за тем, чтобы кожух был в правильном положении. Такой инструмент используют для распилки древесины. Выключатель делать нефиксированным (ножная педаль) – это будет более безопасно. Изготовить инструмент можно быстро, а работать с ним станет значительно удобнее.
Фиксатор для болгарки. В тисках фиксируем станок неподвижно, ставим необходимый диск и получаем отличный точильный станок. Перед началом работы крепления необходимо открутить. Прочный упор с прорезью закрепляем поперек диска – это позволит обрабатывать детали высокой прочности.
Дисковая пилорама с болгаркой. Для этого необходима крепкая станина и прочно закрепленная под ней УШМ.
Стусло из болгарки. Сделав столешницу поворотной под угловой шлифовальной машиной, получим стусло. Такое устройство позволит качественно отрезать плинтуса, багеты, профиль из металла, тротуарную плитку.
Штроборез. Используют при укладке электрической проводки, вырезки в стене. Основание насадки УШМ должно быть прочным – это позволит с легкостью резать стены, используя весь объем посадочного диска. Вдоль стены подошва-упор позволяет равномерно и плавно перемещать болгарку. Чтобы подключить пылесос, необходим закрытый чехол с патрубком.
Фрезер. Известно, что шлифовальная машинка имеет двигатель с редуктором, что позволяет изготовить фрезер. Необходимый для обработки не слишком твердых пород деревьев вал болгарки выводят в отверстие верстака, затем одевают патрон для фрезерных головок.

Распилочный станок для керамогранита

Осторожность нужна при наклоне диска, так как можно расколоть диск и испортить деталь. Контроль глубины погружения болгарки в заготовку и прямолинейное движение болгарки является важным фактором в данной работе. Угол резки можно изменять, тем самым расширяя варианты обработки

Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ.
Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу.
Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.

Угол резки можно изменять, тем самым расширяя варианты обработки. Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ.
Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу.
Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.

Самые крутые идеи для болгарки, использования этого нужного инструмента, вполне реализуемы, если хорошо знать ее конструкцию и возможности.

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.

Обязательно почитайте: Технические характеристики ЯМЗ 236 Турбо

Необходимые материалы

Для того чтобы дробилка для зерна соответствовала всем ожиданиям и отличалась длительным сроком службы, при её сборке следует использовать только качественные материалы с минимальной степенью износа. Это угло-шлифовальная машина, на основе которой будет собираться новый прибор.

Потребуются и другие материалы:

  • кастрюля нужного объема;
  • ножи, которые будут использоваться в качестве основного рабочего элемента. С этой целью рекомендуется использовать изделия, толщина которых не менее 3 мм;
  • крепежные элементы — болты, уголки, гайки;
  • листовая фанера с толщиной не менее 1 см;
  • емкость для загрузки и выгрузки зерна — может использоваться 5-литровая бутыль от воды или аналогичный предмет.

Также в процессе сборки можно использовать металлические скобы, с помощью которых можно будет закрепить болгарку к основанию будущего прибора. При желании фанеру для корпуса дробилки можно заменить на другой материал, например, металл или доски.


Необходимые инструменты для работы

Порядок сборки

После того как все необходимые материалы и чертежи были соответствующим образом подготовлены, следует приступать непосредственно к процессу сборки. Потребуется изготовить сито, используя старую кастрюлю. Для этого нужно с помощью дрели сделать в ней несколько отверстий нужного диаметра, через которые молотое зерно будет попадать в емкость для готового продукта.

Затем следует приступать к формированию основания и последующим действиям, придерживаясь следующей инструкции:

  1. Вырезать в листе фанеры отверстия для УШМ, а также прикрепить скобу, используя болты или другие аналогичные элементы.
  2. Установить в сделанные отверстия болгарку, после чего смонтировать рабочие ножи. Они могут быть оснащены как 4-мя, так и 2-мя лопастями, однако в первом случае эффективность прибора будет значительно выше.
  3. Закрепить на получившейся конструкции отсек для сырья, изготовленный из пластиковой бутылки, после чего разместить полученный прибор на емкости для перемолотого зерна.

Обязательно почитайте: Бензиновый триммер Штиль

Подобный вариант подойдет при необходимости получать зерно среднего и крупного помола, однако для более мелкого аналога следует воспользоваться альтернативной конструкцией. Она предполагает установку рабочих ножей, присоединенных к УШМ непосредственно в дне кастрюли, через специально вырезанные отверстия.

Такое устройство будет отличаться невысокой производительностью, однако отлично подойдет для приготовления небольших порций зерна мелкого помола

Крайне важно при сборке этого агрегата установить прокладку на вал, что позволит избежать попадания загрязнений в механизм и его поломки. Чтобы избежать распространения пыли в помещении, настоятельно рекомендуется использовать крышку

Устройство для мелкого помола может использоваться не только для дробления зерновых культур, но и для решения других задач, например, для приготовления сахарной пудры или комбинированных кормов.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки

Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Изготовление остова

Домашняя мельница для зерна должна иметь прочный деревянный остов. Он служит опорой для нижнего жернова и центрует бегун. В нижней части деревянного остова делается небольшой вырез для муки. Отверстие можно закрыть ситом с ячейкой нужного размера — мука будет просеиваться самостоятельно, и не потребует дополнительной обработки. На бегунке крепится хомут из металла, к которому присоединяют ручку.

Мельница своими руками сделанная по этой схеме прослужит многие годы, и способна измельчать самые разные виды и типы зерна.

Зернодробилка Фермер ИЗ-02

Эта модель подходит для эксплуатации в небольших частных хозяйствах. Она способна работать при температуре от -15 до +4 ⁰C, что позволяет использовать ее круглый год. Агрегат хорошо измельчает пшеницу, ячмень, ржу, кукурузу и другие виды зерновых культур.

Заводская комплектация дробилки включает надежный электрический мотор с медной обмоткой и качественно изолированными контактами. Для работы двигателя нужна стабильная электрическая сеть с напряжением 220 В и частотой тока 50 Гц. Охлаждение двигателя производится методом принудительной подачи воздуха, который поступает в моторный отсек сквозь несколько сквозных ячеек.

Измельчитель зерна Фермер обладает скромными размерами, что позволяет установить его над ведром или другой емкостью. После измельчения фракции зерновых попадают в сито, где отсеиваются от твердых примесей.

Характеристики зернодробилки:

  • мощность – 0,5 кВт;
  • объем бункера – 2 л;
  • производительность – 120 кг/ч;
  • вес – 3,5 кг.

В конструкции измельчителя Фермер предусмотрена возможность установки сменных сит с диаметром ячеек 4 и 6 мм. Их монтаж производится вручную после снятия верхней крышки корпуса.

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

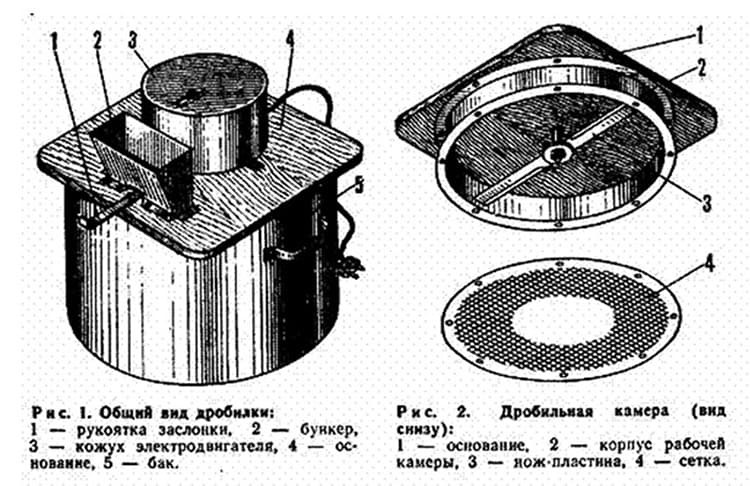

Схема рабочей камеры дробилки.

  1. Основание.
  2. Корпус рабочей камеры.
  3. Винт.
  4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

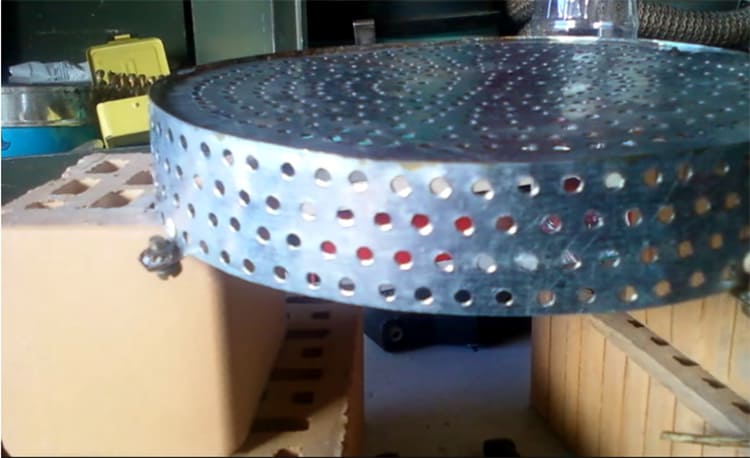

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
