Адаптер для мотоблока ока своими руками

Размеры адаптеров мотоблока и существующие конструкции

Применения мотоблоком можно упростить в очень значительной мере, сделав навесное оборудование в качестве адаптера. По сути, это переходное звено, при помощи которого агрегат связывается с иными элементами. Автоматизация работ будет прекрасной при помощи данного оборудования. Так, если скорость работы была 5 километров в час, с адаптером она будет уже 10 км/час.

В некоторых моделях имеется рычаг, при помощи которого осуществляется подъем. Это, конечно же, значительно упрощает управление механизма, а также передвижение мотоблока по дачной земле. Адаптер с рулем для мотоблока может быть использован для того, чтобы перевозить грузы, для чего их оборудуют кузовом. А дышла у них могут быть длинными или короткими, все зависит от основного предназначения устройства. Так, если говорить о моделях, в которых дышла короткие, то они предназначены работать с мотоблоками достаточно легкими и, наоборот, если длина дышла достаточно большая, они подходят для мотоблоков с тяжелым весом. Чтобы создать адаптер для мотоблока, чертежи и размеры делать не обязательно, но очень желательно. Их наличие существенно сделает легче проводимые работы!

Адаптер фиксируется к мотоблоку увеличенной сцепкой из двух частей:

1) Чтобы присоединить адаптер

2) Регулируемый переходник между оборудованием и механизмом

Обыкновенное сооружение – металлическая рама, сделанная из трубы, сечением 1.7 м. К одному концу приварена труба – 50 см длиной, причем перпендикулярным способом. Она является основой, чтобы крепить стойки (30 см) под адаптерными колесами.

Далее необходимо приварить раскосы с самой главной центральной трубе и колесным втулкам. То, какой длины должны быть изделия, зависит от того, под каким углом они наклонены. Адаптерная рама может быть любых размеров, у нас она 40*40, см. Чтобы обустроить навесное оборудование, требуется приварить швеллер – десятку, длина которого 40 см. Крепится он к раме, а точнее к ее заднему торцу. Собирают боковые трубы при помощи болтов.

К самой раме также необходимо приварить рычаг, чтобы производить регулировку. В нем имеется 3 колена, длина каждого из них 20, 30, 50 см. Чтобы увеличить усилие, существующий рычаг дополняют еще одним, длина которого 75 см

Важно, чтобы сцепной узел был надежным. Сделать его также можно своими силами

А можно и купить в магазине. В общем-то, т качества сцепления, зависит и срок службы всего оборудования. Вот и все, устройство готово. Также можете просмотреть наше видео, как сделать адаптер мотоблока.

Разновидности адаптеров под мотоблоки

Такое навесное оборудование помогает превратить мотоблок в некое подобие мини-трактора. Он связывает инструмент и все дополнительные элементы: насадку под посадку, окучивание, плоскорез, плуг и т.д. Если установить адаптер к мотоблоку, то все садово-парковые и огородные работы значительно упрощаются, так как автоматизируются. Также он помогает повысить рабочую скорость до 10 км/ч.

Некоторые модели могут иметь специальный рычаг для подъема. Он способствует более комфортному управлению механизмом. При необходимости мотоблок можно использовать и для транспортировки небольших грузов. В зависимости от того для каких целей будет использоваться техника, дышла могут быть удлиненными или укороченными. В первом случае они применяются для более габаритных машин, а во втором – для более легких конструкций.

В более усовершенствованных моделях дышла могут быть и телескопического типа, к тому же у них есть возможность регулировки ширины колеи.

Чтобы подсоединить адаптер к мотоблоку, используется одинарная увеличенная сцепка, состоящая из 2 частей: первая является связующим звеном, а вторая выступает регулятором. Если есть необходимость оснащать агрегат несколькими орудиями одновременно, то применяют уже двойную универсальную сцепку.

Можно выполнить более сложную конструкцию или упрощенную. Ниже приведены оба варианта.

Для самого простого варианта адаптера понадобятся:

• трубы прямоугольного сечения;
• сварочный аппарат;
• колеса;
• подшипники;
• швеллер №10, длина 40 см;
• крепежные болты;
• сцепной узел;
• сидение.

Этап сборки выглядит следующим образом:

В первую очередь трубу разрезают на отрезки в 1,7 и 0,5 м. К концу более длинной трубы строго перпендикулярно приваривается короткая. Она будет основанием под крепление колесных стоек. Сразу стоит сделать отметки по 30 см, которые будут обозначать высоту стоек от оси.
Далее на втулки крепятся колеса, которые изготавливаются при необходимости при помощи токарного станка. Чтоб не покупать новые колеса, можно применить старые, от садовой тележки. На втулки сначала крепят подшипники, а далее сваркой приваривают раскосы на центральную трубу и втулки. Длину следует ориентировать на угол наклона относительно самой конструкции.
Изготовление рамы идет размеров 40х40 см, но при необходимости эти размеры можно увеличивать или уменьшать. Для организации навесного оборудования к заднему концу рамы сваркой крепят швеллер. Боковые трубы конструкции соединяются между собой болтами. На раму также следует установить рычаг. Он может иметь три длины «колена»: 0,2, 0,3 и 0,5 м. Чтобы увеличить силу регулировки, следует установить дополнительный рычаг (длина 75 см).
Зачастую сцепные узлы покупаются в магазинах. Но тут сразу стоит отметить, что данный элемент должен быть высокого качества

Поэтому если планируется его делать самостоятельно, то этому качеству уделяется особое внимание.
Сидение крепится к металлической опоре, которая должна быть заранее приварена к основе рамы, то есть центральной трубе.

Любая работа на земельном участке отнимает много сил и времени. Поэтому огородники все чаще используют спецтехнику, такую, как мотоблоки. Но сделать все этим агрегатом нельзя. Без специального адаптера вы не сможете полоть или окучивать землю, а также убирать снег и строительный мусор. Тележка с сидением для мотоблока сейчас стоит достаточно дорого. Однако есть выход. В нашей статье вы узнаете, как можно сделать самодельный адаптер для мотоблока своими руками без особых усилий.

Поэтапная сборка адаптера

После того, как продуманы необходимые чертежи и размеры деталей, найден материал и подготовлен инструмент, можно приступать непосредственно к сборке адаптера.

1. К отрезку квадратного металлопрофиля длиною около 180 см перпендикулярно привариваем металлопрофиль длинной около 60 см. Именно этот отрезок будет креплением для колес. Стойки колес должны быть высотой не меньше 30 сантиметров.
2. Привариваем раскосы к основной раме и колесным втулкам.
3. Размеры основной рамы буду около 40х40 см, они могут изменяться в зависимости от индивидуальных пожеланий конструктора. К заднему краю рамы приваривают швеллер №10. Боковые трубы скрепляются надежными болтами.
4. Затем к раме приваривают рычаг управления. Для увеличения усилия при управлении рычаг может иметь одно или несколько колен длинной около 70−80 см. Колена скрепляются болтами.
5. Как подставку под сиденье можно использовать трубу длинной около 30–40 см, которая надежно приваривается к основной раме.
6. Привариваем сцепку к мотоблоку.

Предлагаем Вам также ознакомиться с видео, где продемонстрированы различные виды адаптеров и их особенности для мотоблоков нескольких известных марок.

Салют:

МТЗ:

Агро:

Форза:

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

• из металлической трубы длиной более полутора метра изготавливают раму;

• на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

• высота стоек делается равной 30 сантиметров;

• методом сварки крепятся раскосы;

• размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

• для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

• боковые металлические трубы крепятся при помощи болтов;

• к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

• создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

• при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

• методом сварки делается металлическая опора для сидения;

• на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

• листы стали;

• уголки и трубы из стали;

• сидение;

• 2 колеса;

• аппарат для сварки;

• другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Ход изготовления

Выработка этих приспособлений для разнообразных модификаций схожа. Можно найти много информации об этапах производства этих устройств. В интернет-сети находится масса подробных материалов о разработке. Адаптер к мотоблоку своими руками видео – распространенные поисковые запросы.

Чтобы сделать самодельное устройство потребуются исходные материалы:

1.  пара колес;
2.  лист стали или железа;
3.  трубы;
4.  кресло оператора;
5.  сварочный аппарат;
6.  элементы для крепежа.

Популярностью пользуется известный мотоблок «Нева». Можно детально рассмотреть ход осуществления процесса получения адаптирующего механизма для него. Самодельные адаптеры для мотоблоков своими руками предполагают следующую технологию производства:

•  Разработка чертежа и кинематической схемы для будущего приспособления. Можно применять уже выполненные кем-то планы. Основополагающую роль на этой стадии играет продумывание баланса получаемого оборудования.
•  Выделка главного рамного элемента при использовании вилки и втулки для осуществления поворачивающих действий.
•  Вырезание кузовных элементов и скрепление их между собой.
•  Закрепление сиденья оператора, соблюдая промежуток с передней площадкой.
•  Установка навесных приспособлений.
•  Пробный запуск полученного агрегата.

В завершении можно покрасить полученное приспособление для предотвращения появления ржавчины.

Самодельный адаптер для мотоблока

Можно сделать подъемный механизм для адаптера мотоблока своими руками. Он основывается на втором модуле сцепного устройства. Рычаг для подъема облегчает обслуживание и способствует прицепу кузова для перемещения груза.

Как вариант – просмотреть видео по изготовлению адаптера для мотоблока Нева своими руками.

Переоборудование мотоблока в мини-трактор

Чтобы выполнить переделку мотоблока в мини-трактор, потребуется не просто умение и время. Нужен будет мощный, тяжелый агрегат, который выдержит нагрузку на переднюю ось, а также сможет вытянуть груз, которым наполнится прицеп при транспортировке.

Мини-трактор на основе мотоблока Ока

Для переоборудования в мини-трактор подойдет модель мотоблока «Ока» МБ-1Д1М1. Эта модификация из всех, представленных в линии МБ1, наиболее тяжелая, а мощность двигателя у нее больше остальных — 8 лошадиных сил.

Отзывы владельцев мотоблоков, опубликованные на интернет-форумах для фермеров, показывают, что для усовершенствования и переоборудования машины в трактор подходят и другие модификации МБ-1, например, 1Д1М13 или 1Д1М14.

Пример самодельного мини-трактора:

Детали и запчасти

Для самостоятельного изготовления минитрактора потребуется большое количество деталей. Примерный список:

• металлические листы, уголки, трубы;
• крепежные элементы (болты, гайки и т.д.);
• аппарат для сваривания металлических конструкций;
• защитная одежда;
• сиденье для водителя;
• колеса транспортные.

Вы можете ознакомиться с примером самодельного мини-трактора, посмотрев видео-обзор.

Самодельный мини-трактор

Комплекты для переделки мотоблока в мини-трактор

На рынке мототехники работает множество компаний, как крупных, так и мелких, которые реализуют готовые пакеты запчастей и деталей для создания из мотоблока настоящего универсального минитрактора.

Чтобы ознакомиться из примером готового комплекта запчастей и деталей для переделки мотоблока в полноценный минитрактор, предлагаем посмотреть видео-обзор.

Обзор комплекта для переоборудования (переделки) мотоблока в мини-трактор

Производители подобных решений есть в России, Украине, Белоруссии. Вот лишь некоторые компании, занимающиеся изготовлением наборов для переделывания мотоблоков и культиваторов в небольшой трактор:

• Компания Агромарка, Харьков (стоимость набора запчастей — от 7 тыс. грн);
• ООО «Булат», Харьков (от 6, 5 тыс грн в зависимости от комплектации набора);
• ЧП Техно Гарант, Киев (от 9 тыс. грн);
• Компания «КМ-Агротех», Краснодар (от 56 тыс рублей);
• ООО «Кэтман Групп», Минск (от 1700 белорусских рублей).

Виктор, Подольск:

«Мотоблок Ока мне нравится, так как работаю с ним уже 6 лет. По работе претензий нет, разве что двигатель шумный, а вот скорость нормальная, примерно 8 км в час. Я на своем ездил на ближайший рынок, перевозил мешки с цементом. До рынка дорога занимала около 45 минут, и обратно столько же. В прицепе у меня умещалось несколько мешков цемента, плюс продукты на дачу. Прицеп брал не заводской, то ли белорусский, то ли отечественный, производителем, если честно, не интересовался. С креплениями все сложилось удачно, быстро подсоединил и начал работу. Даже на подъемах на дороге техника не подводит!»

Валерий, Подмосковье:

«Самодельные прицепы не рассматриваю вообще. Когда встал вопрос о покупке тележки-прицепа, то купил изделие производства г. Гагарин. Обычная ТПМ-350. Служит столько же, сколько и сам мотоблок. Минусов особо не заметил. Плюсы: удобное сиденье, достаточно широкое, есть бардачок и даже подставка для ног. Сейчас вроде выпускают уже без бардачка, и очень напрасно, ведь в дороге может потребоваться инструмент и всякие мелочи, а положить некуда, только в карманы, Вес тянет нормально, до 500 кг с моим весом почти в сотку — как раз укладывается. По песку мотоблок с телегой 100% будет буксовать, а вот по асфальту даже в гору хорошо и быстро едет».

Особенности конструкции адаптера

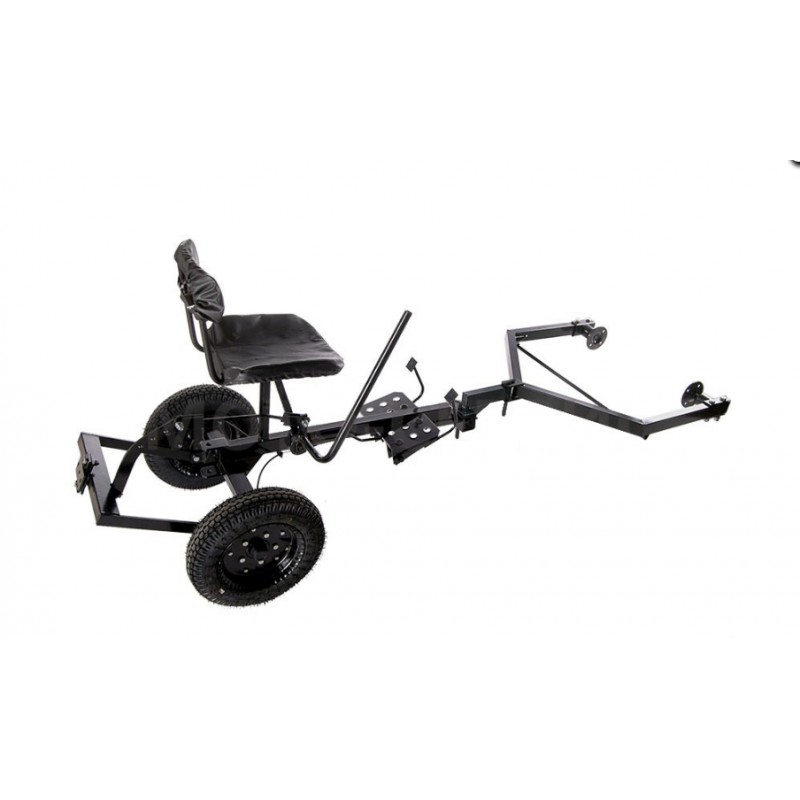

По сути, адаптер выглядит, как тележка, значительно увеличивающая функциональность мотоблока и облегчающая его эксплуатацию.

Конструкция адаптера состоит из таких деталей:

• Прочной рамы, к ней прикреплены все конструктивные элементы;
• Упор для ног, возле которых находится педаль тормоза;
• Ручного рычага торможения, при опускании которого окончательно фиксируются колёса;
• Колёсной базы из двух колёс, имеющих средний размер;
• Сиденья с рычагом подъёма.

Сцепка, позволяющая присоединять адаптер к мотоблоку, располагается спереди или сзади устройства. Стандартный тип – это одинарная конструкция, которая включает два основных элемента. Первый — это связующее звено, второй – регулятор.

Отдельные адаптеры с универсальной двойной сцепкой, позволяющей дополнительно крепить различные навесы.

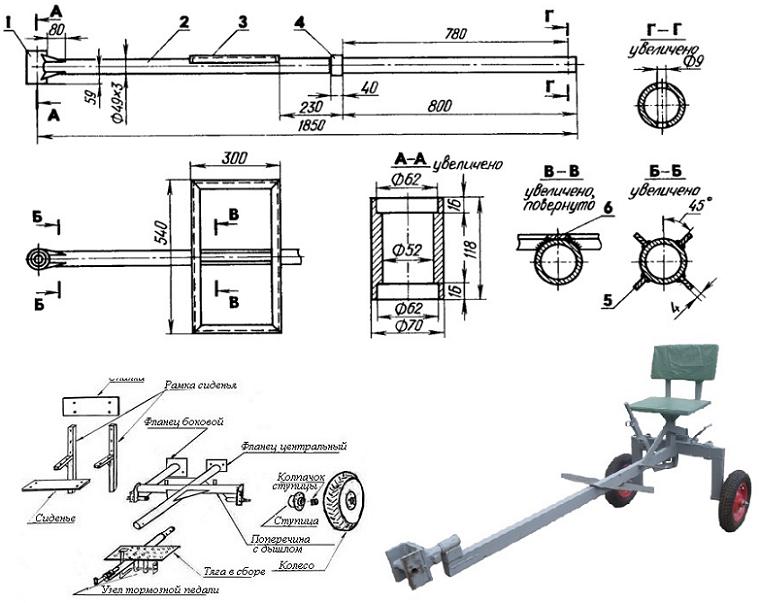

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Листы металла для опор для ног

— Квадратный металл. Профиль

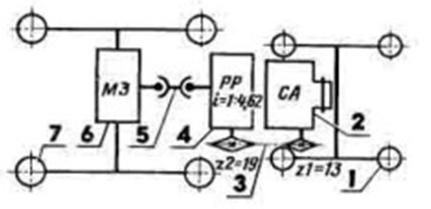

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

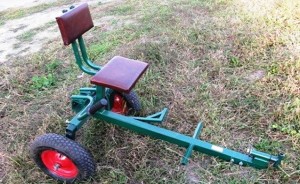

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

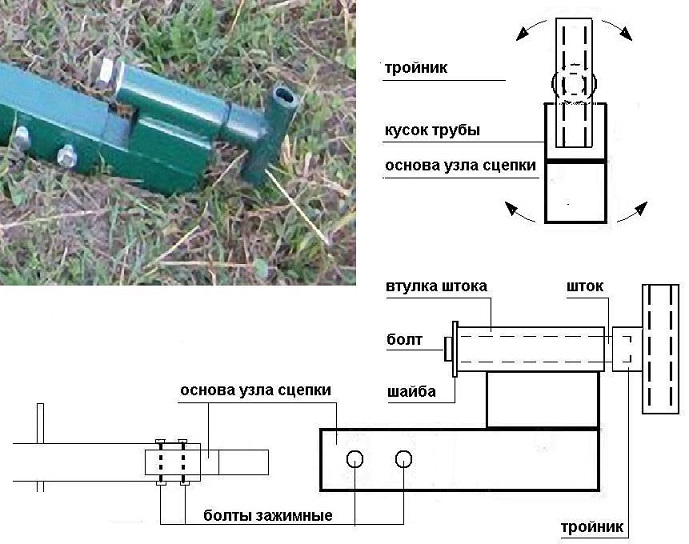

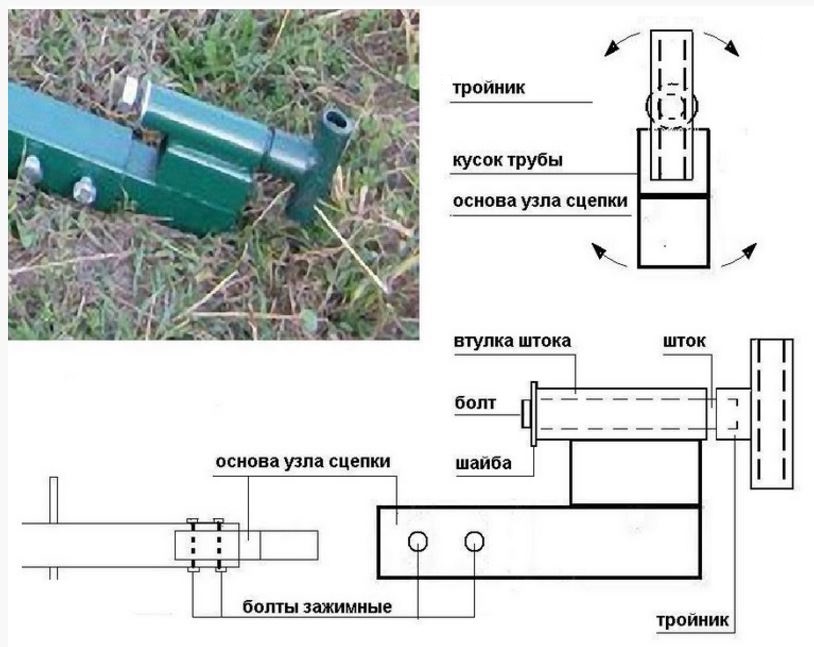

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Об устройстве

По своей конструкции, адаптер 4х4, предназаченый для мотоблока Нева, представляет собой довольно простое устройство. Оно состоит из нескольких основных составляющих:

• рамная конструкция, на которую устанавливаются прочие комплектующие устройства;
• водительское сиденье;
• колесная база, а также колесная ось;
• механизм соединения адаптера и мотоблока.

Проще говоря, адаптер представляет собой обычную тележку с сиденьем, которая присоединяется к мотоблоку. Мотоблоки могут быть, такие как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Лоплош (лоплош видео) и другие. После сцепки адаптера и мотоблока, его можно сравнить по функциональности с минитрактором, но такое сравнение немного условно, ведь мощность остается такой же, т.е. от двигателя мотоблока.

Кроме того, к адаптеру можно агрегатировать дополнительное навесное оборудование, что еще больше расширяет потенциальный перечень работ.

Некоторые адаптеры оборудованы специальными отделами, где можно располагать какой-нибудь груз. Есть модели, оборудованные подъемным рычагом, который существенно упрощает работу с устройством.

Как правило, в адаптере присутствует две сцепки – одна позволяет присоединять его к мотоблоку, а ко второй агрегатируется дополнительное навесное оборудование. В частности, можно присоединить к адаптеру сеялку, окучники, плуг, борону и прочие устройства.

Колесная пара ось в адаптере довольно прочно конструкции, позволяющей использовать мотоблок на самых сложных участках земли, а также для транспортировки достаточно увесистых грузов.

Важно также понимать, что передвижение на таком агрегате по дорогам общего пользования запрещено, поэтому они и используются исключительно в сельской местности. Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями

В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты

Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты.

Более подробно о адаптере для мотоблока Нева смотрите на видео:

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Как сделать адаптер своими руками без рулевого управления

Конструкция с шарнирным соединением, которое выступает в качестве рулевого управления. Водитель размещается на адаптере, повороты осуществляются за счет изменения угла сцепки.

Для изготовления понадобятся:

1. Профтруба размером 30-50мм или немного больше, в зависимости от мощности вашего мотоблока;
2. Швеллер аналогичного размера;
3. Труба с толстыми стенками, а лучше стальной круг диаметром 30-40мм, в котором на токарном станке будут просверлены отверстия для сцепного устройства;
4. Стальные стержни разного размера, для сцепного устройства – из закаленной стали;
5. Пара колес с подшипниковыми осями или ступицами;
6. Болты, гайки в ассортименте;
7. Готовое сидение, например от городского автобуса. Или материал для его изготовления – дермантин, доски;
8. Сварочный аппарат (лучше применять электросварку);
9. Болгарка, мощная дрель или сверлильный станок;
10. Токарный станок, или возможность заказать токарные работы;
11. Грунтовка, краска.

Размеры адаптера для мотоблока выбираются исходя из потребностей аппарата. Специальных условий соблюдения симметрии нет, длина самодельного устройства может превышать размеры мотоблока.
Перед началом работ следует выполнить чертеж адаптера.

Рама может быть выше или ниже оси мотоблока, это не страшно. Главное – обеспечить горизонтальность конструкции. Совет. По возможности располагайте место посадки как можно ниже, для устойчивости.

Колеса не обязательно располагать на оси, оптимальный вариант – портальная подвеска, она обеспечит достаточный клиренс. Упругие элементы не устанавливаются, поэтому шины лучше выбирать с высоким профилем, для амортизации. Проследите за соосностью колес и параллельностью их установки.

Как сварить адаптер без применения заводского оборудования? Если у вас нет кондукторов для правильной фиксации элементов рамы относительно друг друга, воспользуйтесь любой ровной поверхностью. Например – листом ДСП.

На нем выкладываются элементы конструкции, и производится сварка в одной плоскости. Затем рама переворачивается на 180°, и сваривается вторая сторона. После чего можно закончить боковые швы.

Важно! Шлифовка сварных соединений производится после того, как все швы готовы и проверены.

Самая ответственная часть – сцепное устройство. Это шарнир, работающий в двух плоскостях. Вертикальная ось – для поворота, горизонтальная ось – для предотвращения диагонального вывешивания на пересеченной местности.

Сложная конструкция на подшипниках не обязательна, но изготовить ее сложнее, чем сделать передний адаптер с жесткой сцепкой. Втулки должны быть с минимальными люфтами, их необходимо регулярно смазывать.

Сидение размещается таким образом, чтобы при любых углах поворота руля, ваша спина не отрывалась от спинки. Выносные органы управления не требуются, ими оснащается лишь адаптер с рулем для мотоблока, где силовая установка располагается сзади водителя. Можно разместить сбоку от сидения, рычаги управления различными приспособлениями для обработки земли.

На задней поперечине рамы располагается кронштейн для навесного оборудования. Поскольку вы сидите к ним спиной – управление будет затруднено. Эта проблема решается модернизацией вашего окучивателя или плуга. Надо добавить несколько тяг, и смастерить устройство для изменения высоты рабочего инструмента.

По-прежнему хотите сделать адаптер для мотоблока своими руками? В помощь вам подробное видео с примерами изготовления.
