Адаптер передний кузовной для мотоблока своими руками

Что это такое?

Адаптером для мотоблока называют тележку, основными элементами которой являются сиденье, тормоз, ручка тормоза, упоры для ног, механизм сцепки и рама с крепящимися к ней конструктивными частями.

Тормоз устройства располагается неподалеку от упора для ног. Обычно такое устройство оснащается двумя колесами, а сиденье нередко имеет рычаг подъема. Конструкция адаптера может быть как универсальной, так и особенной: некоторые из таких разновидностей предусматривают дополнительное крепление разнообразных навесов.

Оснащение мотоблока адаптером практически превращает рабочий агрегат в мини-трактор с сиденьем, повышающим комфортабельность оператора.

Адаптер для мотоблока: назначение и виды заводских конструкций

Любое навесное оборудование, используемое в процессе эксплуатации мотоблока, включая модели «Зубр», «Каскад» и «Нева», обладает характерными конструктивными особенностями. Заводская навеска на мотоблок «Нева» позволяет выполнять такие операции, как боронование, культивация, окучивание, копка и скашивание травостоя. В настоящее время выпускается несколько разновидностей адаптеров, которыепредставлены следующими деталями:

сцепное устройство;
сиденье для водителя за рулём;
рамная конструкция;
колеса и колесная ось.

Для некоторых моделей адаптеров характерно наличие подъёмного рычага, облегчающего обслуживание и прицепа кузова для транспортирования грузов. Для присоединения к мотоблоку используется обычная сцепка. Второй модуль сцепки позволяет осуществлять присоединение подъемного механизма и навесного оборудования, в результате функциональность повышается до уровня мини-трактора. В таких адаптерах удачно сочетаются хорошее качество и доступная стоимость.

Наибольшей популярностью пользуются следующие виды таких агрегатов:

модель «АМ-2» для проведения различных сельскохозяйственных работ на приусадебных участках. Наличие специальной рамы и механизма для навески орудий позволяет обеспечивать удобное и простое использование. Удобное поворотное устройство помогает легко перемещать мотоблок по участку. Размеры адаптера составляют 160х75х127 см при массе в 55 кг и рабочей скорости не более 3 км/час;
модель «АПМ-350-1» может использоваться в качестве сиденья для езды на небольшие расстояния или для дополнительного навесного оборудования, представленного плугом, парой окучников, картофелесажалками и картофелекопалками. Подсоединение осуществляется рамой с парой замков СУ-4. Серия оснащена педалью для навесного орудия и ручкой изменения положения. Габариты адаптера составляют 160х70 см при рабочей скорости в пределах 2-5 км/час;
передний адаптер характеризуется располагаемым сзади механизмом сцепки. Задний способ крепления очень удобен. Такая конструкция полностью разборная, что позволяет существенно упростить дальнейшую транспортировку.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

Существует два основных вида конструкции:

С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

трубы прямоугольного сечения;
колеса;
швеллер №10 длиной 40 см;
сцепной узел;
сварочный аппарат;
подшипники;
крепежные болты;
сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

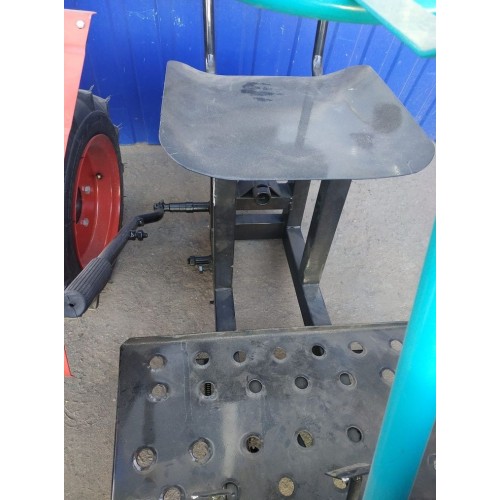

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

стальные трубы;
листовая сталь;
сидение;
уголки;
пара колес;
сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

обод;
сидение;
колеса;
приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

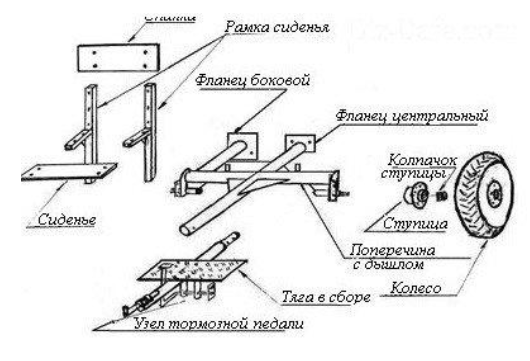

Адаптер к мотоблоку своими руками чертеж

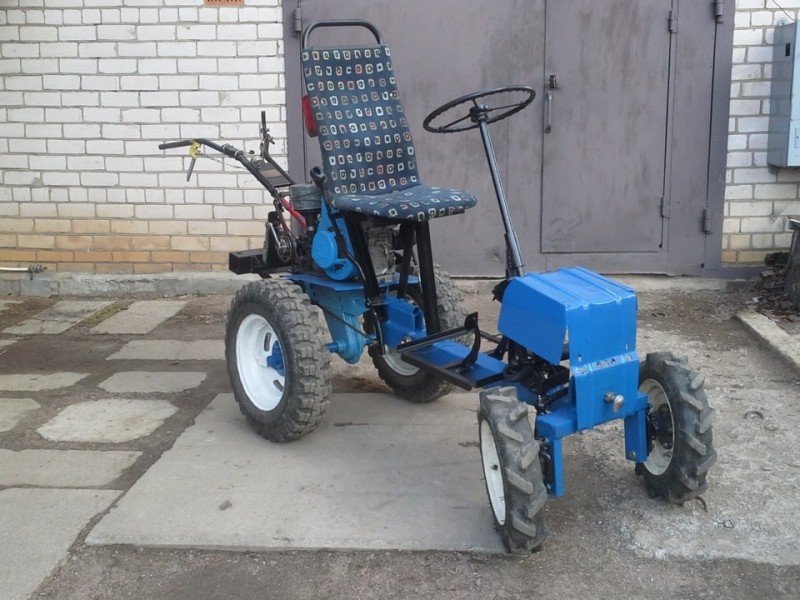

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

два колеса;
уголок, лист и трубы стальные;
сварочный аппарат;
мягкое сидение;
орудия для садово-огородных работ;
набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора

Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
5. Установка дополнительных навесных приспособлений (орудий труда).
6. Проверка работоспособности готового мини-трактора.
7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как: плуг; выкапыватель картофеля; окучиватели; борона; скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Описание

Адаптер для мотоблока Нева – это дополнительный модуль, позволяющий использовать устройство для езды на нем, посредством оборудования специального места для оператора и подключения к агрегату второй колесной пары. В результате получается четырехколесный мотоблок с рулем, который может использоваться как минитрактор. Сделать подобные навесные устройства можно своими руками либо приобрести уже готовые варианты, предназначенные для конкретных моделей. Дополнительно появляется возможность использовать специальные насадки для окучивания картофеля, плуг и иные приспособления. Подобный адаптер снижает время и трудозатраты, необходимые для выполнения определенной сельскохозяйственной работы.

Адаптер можно изготовить самостоятельно

Передний адаптер

Такие варианты дополнительного оборудования позволяют использовать мотоблок в качестве минитрактора за счет установки спереди мотоблока рулевого механизма, второй колесной пары, а также сидения для водителя. В такой ситуации сохраняется заводская мощность двигателя самого агрегата. Крепление происходит за счет сцепки, находящейся на задней части адаптера. При этом конструкция может полностью разбираться, что существенно упрощает процесс транспортировки такой сельхозтехники. В среднем параметры переднего адаптера следующие:

Высота/ширина/высота составляет 1,9/0,81/1,4м.
Клиренс – 0,75 м.
Расстояние между колесами на одной оси – 0,75 м.
Общий вес конструкции 65 кг.

Область применения

Использование адаптера позволяет сделать из обычного мотоблока универсальное и при этом многофункциональное устройство. Пользоваться таким агрегатом можно уже сидя, что существенно облегчает работу оператору. Кроме этого, повышается точность выполнения работы и устойчивость мотоблока. Очень удобно наличие спереди вынесенного рулевого механизма. В комплекте с различным навесным оборудованием есть возможность применять агрегат для выполнения таких типов работ:

Уборка снега или листьев.
Боронование (выравнивание) почвы.
Транспортировка грузов.
Окучивание земли.

Обязательно почитайте: Дизельный мотоблок Зубр 12

Виды адаптеров для мотоблока

Основной параметр, по которому делятся адаптеры к мотоблокам, заключается в способе их соединения с сельскохозяйственным агрегатом. В зависимости от этого, в продаже можно найти:

передний адаптер для мотоблока – такое приспособление оборудовано сцепным механизмом, расположенным в задней части конструкции. После соединения адаптер находиться перед мотоблоком. Каждый передний адаптер поставляется в продажу вместе с рулем – он необходим для управления всей мини-колонной. Адаптеры с рулевым управлением обладают более сложной конструкцией, поэтому их стоимость немного выше, чем приспособлений первого типа.

Также все имеющиеся в продаже адаптеры для мотоблоков делятся между собой по области применения. На рынке встречаются:

укороченные адаптеры – это небольшие по габаритам приспособления, которые предназначаются для эксплуатации в паре с легкими мотоблоками. Благодаря небольшой массе, такой адаптер можно крепить к одному из колес мотоблока;
удлиненные адаптеры – конструкции этого типа применяются для работы с тяжелыми сельскохозяйственными машинами. Они обладают достаточно большими размерами и немалым весом.

Следует отметить, что адаптеры для мотоблоков делятся между собой по наличию кузова. По этому параметру в продаже можно найти такие конструкции:

кузовные адаптеры – в их конструкцию входит кузов, позволяющие перевозить огородный инвентарь и урожай на довольно большие расстояния. Такие адаптеры станут незаменимыми при выполнении посевных работ и сборке урожая;
бескузовные адаптеры – такие приспособления не оборудованы кузовом, поэтому их задачи совсем другие – они применяются исключительно в целях обработки грунта.

При выборе адаптера обязательно учитывайте конструктивные особенности приспособлений – это позволит приобрести оборудование, соответствующее конкретно вашим требованиям.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
Создаётся прочный упор из стали;
В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

пара колес;
механизм сцепления;
тормоз и газ;
сиденье оператора;
рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

https://youtube.com/watch?v=35piLUCNHvc

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.
