Торцовочная пила своими руками по дереву

Как сделать торцевую пилу

Приступим к сборке

  1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
  2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
  3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

  1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
  2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Грубая зачистка древесины

Диск-рубанок

Такая насадка фактически на сто процентов подменяет этот ручной инструмент.

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

  • В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева обязательно 2-мя руками.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

  • набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
  • составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

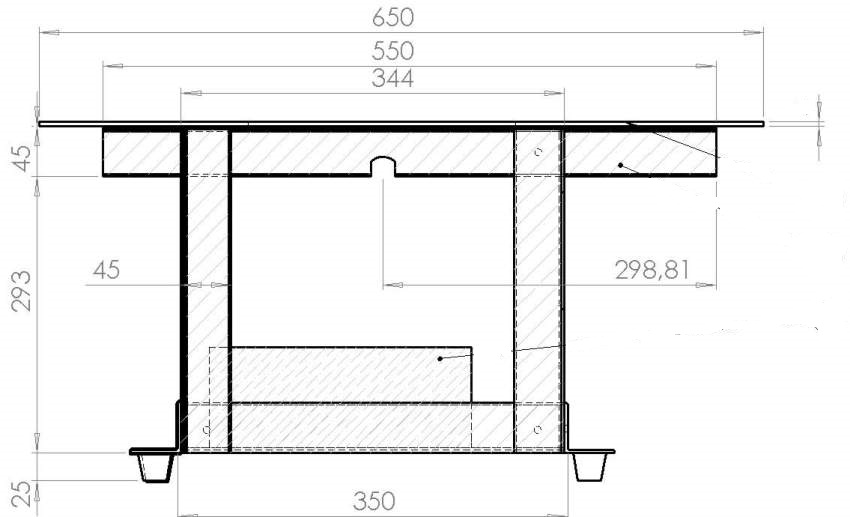

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Мнение о пилах на базе мотора 4 кВт

Пилы на базе моторов в 4 кВт подходят не только для распила досок, но и обработки довольно широких брусков. Многие модификации производятся с праймером. Также стоит отметить, что на прилавках производители предоставляют модификации с двумя ручками. По размерам они сильно отличаются.

Если рассматривать стандартную модель, то частотность у нее равняется 120 оборотов в минуту. Также стоит отметить, что есть модификации с канальной системой охлаждения. Дроссельные заслонки используются без переходника. Роторы можно встретить в основном планетарного типа, которые работают через блок управления. Тормозные системы используются только цепного типа, а козырьки применяются с защитой.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

  • низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
  • недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
  • высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Изготовление торцовки своими руками

Некоторыми мастерами считается, что собранная торцовочная пила с протяжкой своими руками будет оптимальным решением для домашней мастерской. Такой вариант обладает большим плюсом в плане низкой цены на изготовление и использования в конструкции самых простых материалов. Для тех, кто не привык покупать инструмент за приличные суммы, это будет самый подходящий вариант. Изготавливается данный станок на основе болгарки. Характеристики самодельного станка:

  • длина пропила составляет 350 мм (это больше, чем у фирменной недорогой пилы);
  • небольшой вес, так как из фанеры изготовлен стол для торцовочной пилы своими руками;
  • обороты пильного диска как у стандартной болгарки.

Несомненным преимуществом такого самодельного станка будет то, что болгарку можно легко снять и использовать отдельно от станка по ее непосредственному назначению. Этот станок полностью разборный и обладает хорошей мобильностью.

Верхний поворотный механизм изготовлен из автомобильного шкворня и подшипника, которые, в свою очередь, крепятся к стойке. Сама стойка располагается на устойчивой станине. Протяжный механизм можно изготовить из амортизаторов грузового автомобиля. Предварительно амортизаторы нужно разобрать и слить масло. Стоимость такой станины для болгарки выходит небольшой — всего 500 рублей, если использовать не новые запчасти.

Originally posted 2018-03-28 15:22:15.

Торцовка из циркулярки

Когда приобрести такой инструмент сложно из-за недостатка финансов, его можно сделать собственноручно.

Для монтажа понадобится:

  1. Утолщенный лист металла.
  2. Уголки из стали для прижима (используйте старую кровать).

Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают напильником.

Особо мощный электрический мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на основу добавочной пружиной, исполняющей стабилизирующую задачу. Для вращения агрегата необходимо приделать ручку, в результате получится достичь постепенного передвижения пилы. Характеристики следующие:

  • 0,2 м – диаметр режущего диска;
  • 1500 об/мин – скорость вращения.

Это позволит при помощи инструмента, сделанного собственноручно, легко обрабатывать древесину толщиной до 0,07 м. Позаботьтесь о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В результате наш инструмент станет прочнее и тяжелее, однако торцовочные работы благодаря ему будут производиться с легкостью. Можно взять трехфазный электрический двигатель (2,3 кВт) и качающуюся на шарнирах плиту.

Надеть ремень на шкив электродвигателя. Маятник можно закрепить на основании материала каркаса. Для удобной работы с деревом диаметр пилы обязан быть 0,42 м, а скорость вращения – от 2800 об./мин. Прорезаем щель под диск.

Как видим, качественный инструмент возможно не только приобрести, но и сделать своими руками. Вот что у нас получилось:

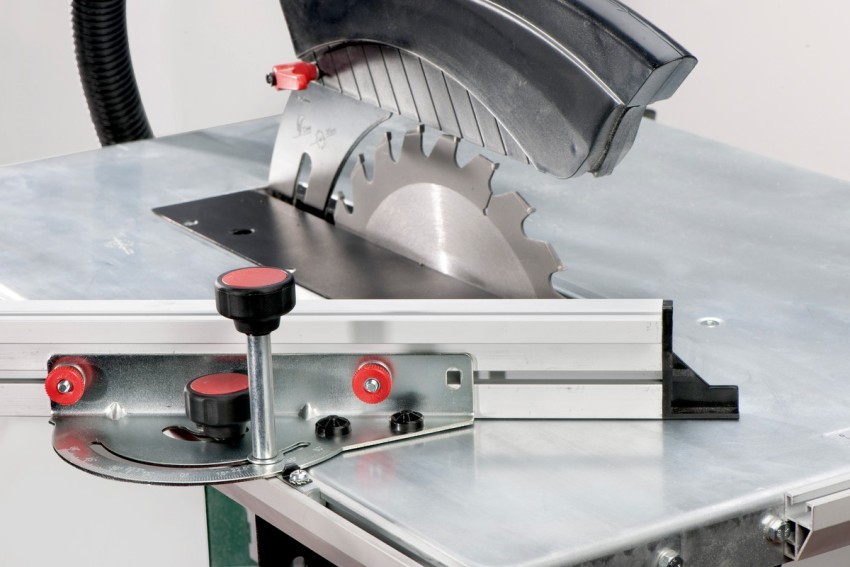

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Торцовка из разного металлолома


станина торцовки выполнена из металла

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

Технические характеристики:

  • мощность электродвигателя — 2,2 кВт;
  • обороты диска — 2800;
  • глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

  • электродвигатель мощностью 900 Вт;
  • металлический лист;
  • металлический уголок;
  • швеллер;
  • шарнирная группа;
  • мощная пружина;
  • болгарка;
  • сварочный аппарат;
  • напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

  • Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
  • Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
  • Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
  • В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Особенности моделей с двойным праймером

Пилы с двойным праймером подходят для быстрого распила широких досок. Многие модели производятся на однофазных моторах, и частотность у них равняется 1500 оборотов в минуту. Также стоит отметить, что устройства выделяются высокой производительностью. Они не нуждаются в обслуживании. Стандартная торцовка по дереву производится с планетарным блокиратором. Ротор у нее крепится за переходником. Кожухи у моделей используются невысокой плотности. В некоторых случаях фиксируются на стойках. Стартеры целесообразнее применять контакторного типа. Для увеличения защищенности модификации устанавливаются заслонки.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

  1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
  2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

  1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
  2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
  3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
  4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
  5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

  1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
  2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве . При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Популярное: Болгарка с регулятором оборотов: возможности электроинструмента

Выбор конструкции торцовочного станка


Конструкция торцовочной пилы

Актуальность изготовления самодельного торцовочного станка может быть обусловлена несколькими факторами: высокой стоимостью заводского оборудования, особыми требованиями к конструкции. Поэтому иногда возникает необходимость сделать торцовочный станок самостоятельно.

Для изготовления необходимо ознакомиться с основными конструктивными особенностями. Они определяют качество и параметры торцевания досок или других древесных материалов. Важным качеством оборудования является точность выполнения работ по дереву. От этого зависит геометрия изделия, что является определяющим фактором для производственных линий и во время работы в домашней мастерской.

Современный торцовочный станок должен иметь следующие узлы:

  • пильный блок. Состоит из электродвигателя и системы передачи крутящего момента рабочему валу. На последний устанавливается пильный диск;
  • механизм опускания/поднимания бока обработки. Обычно он представляет собой систему кронштейнов с амортизирующими устройствами в виде пружин;
  • рабочий стол. Необходим для фиксации заготовки в определенном положении относительно диска. Может иметь поворотный механизм для торцевания сложных по конфигурации изделий.

Во время работы с досками торцовочные станки формируют большое количество стружки и древесной пыли. Во избежание засорения механизма пилы рекомендуется продумать систему принудительного удаления отходов из области обработки.

Грубая зачистка древесины

Диск-рубанок

Такая насадка фактически на сто процентов подменяет этот ручной инструмент.

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

  • В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева обязательно 2-мя руками.

Вариант для домашнего использования

Для дома наиболее популярными считаются пилы среднего размера. Это важная характеристика, особенно в условиях ограниченного пространства для хранения. У них приемлемая маневренность, и при работе с ними не нужно прилагать больших усилий. Это оптимальный вариант для домашнего хозяйства

Если же предстоит большой объем работ, то свое внимание лучше обратить на более профессиональный инструмент, обладающий большими размерами и большей производительностью

Торцовочная пила, как и любой другой электрический инструмент, имеет массу характеристик и возможностей

Важно понять, какая торцовка из всего ассортимента отвечает конкретно вашим потребностям. Можно выделить несколько параметров, на которые стоит ориентироваться при выборе:

  • глубина реза у конкретного экземпляра;
  • ширина заготовок, которые можно использовать;
  • возможность работы под углом.

Можно подумать, что длинна реза пилы напрямую зависит от размера циркулярного диска. Отчасти это правильно, но для увеличения длины реза лучше подойдет торцевая пила с протяжкой. Этот вид оборудуется системой, которая позволяет блоку полотна перемещаться в горизонтальной плоскости. Таким образом, длина реза значительно увеличивается. Хотя торцовка с протяжкой и стоит в несколько раз дороже обычных, но со временем она окупит затраты на нее. Нельзя не согласиться, что гораздо удобнее провести распил за один раз в отличие от пилы с меньшим ходом диска.

К полезным возможностям можно отнести наличие системы плавного пуска и возможность регулировки оборотов. Данные системы защитят инструмент от перегрузок и перегрева. В работе расходный материал не менее важен, чем сам инструмент

Важно правильно подобрать циркулярный диск, нужный для выполнения конкретной работы. Для работы с разными материалами потребуются разные диски

Например, для фанеры и дерева мягких пород достаточно диска с обычными зубьями, а для твердых пород древесины и ДСП диск нужен с твердосплавными зубьями.

Несколько советов для безопасного и качественного пиления

Резка с помощью торцовочной пилы довольно проста, и до тех пор, пока вы рисуете четкие линии, делаете точные настройки и соблюдаете правила техники безопасности, легко получить отличные результаты. Некоторые виды порезов более проблематичны, чем другие, и требуют специальных методов.

Обрезка коротких деталей: при установке плинтусов и других видов молдингов часто требуются короткие детали с рукавами на обоих концах. Чтобы избежать резки деталей короче 8 дюймов и подвергания опасности пальцев, отрежьте конец длинного куска, затем отрегулируйте угол пилы и сделайте еще один разрез, чтобы получить нужный вам кусок.

Резка очень коротких кусков : очень тонкие куски дерева имеют тенденцию пролетать через зазор в заборе и теряться или повреждаться. Если вам нужен кусок дерева шириной менее 1 дюйма, установите жертвенную доску у забора и поднесите к ней дерево, которое вы режете. Разрежьте обе части, и нужный вам короткий кусок благополучно упадет на стол.

Подоприте коронку от забора в той же ориентации, в которой он будет установлен.

Обрезка коронки: Чтобы аккуратно обрезать коронку, вы должны прислонить ее к ограждению под тем же углом, который будет прилегать к углу стены / потолка при установке. Обычно это означает, что необходимо крепко удерживать отливку в углу, образованном ограждением и столом, наклонить один конец, а затем повернуть угол пила, продвинуть отливку и обрезать другой конец. Не забудьте поддержать концы длинных кусков, чтобы убедиться, что вы получите точные разрезы.

подсказки

Металлический забор на большинстве торцовочных пил недостаточно высок, чтобы выдерживать широкие детали. Когда вы распаковываете свою новую пилу, хорошей идеей будет обновить забор, привинчивая кусок 4- или 6-дюймовой твердой древесины к вспомогательному забору. Заборы на большинстве хороших пил имеют предварительно просверленные отверстия для этой цели.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

  • изготовления декоративных рамок;
  • обналичивания дверных луток;
  • устройства плинтусов;
  • сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
  • отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

Основные элементы конструкции торцевой пилы

  • станина с круглым поворотным столом (некоторые модели имеют выдвигающийся в обе стороны, удлинитель стола на интегрированных опорах);
  • поворотный рычаг, прикрепляемый к станине специальным шарниром с возвратной пружиной, на котором крепится пильный диск и рукоятка с кнопками пуска и торможения диска, такой рычаг называют маятником, отчего и весь инструмент получил название маятниковая пила;
  • электродвигатель, расположенный на маятнике справа от пильного диска (в некоторых моделях, чтобы сделать лучший обзор, его устанавливают сзади на маятнике;
  • узел регулировки угла наклона диска, позволяющий поворачивать режущую головку инструмента влево от оператора на любой угол до

    45o, поворот вправо невозможен из-за расположенного с этой стороны двигателя;

  • патрубок отвода опилок, к которому можно присоединять шланг пылесоса или мешок для сборки стружки;
  • упоры для удобного размещения заготовки и зажимы в виде струбцин для надёжного её закрепления.

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

  • сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
  • износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
  • износ щёток асинхронного двигателя;
  • ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Торцовка из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

  • обороты диска — 4500;
  • длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

  1. Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
  2. На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
  3. Для предохранения от стружки обойма прикрывается коробом.
  4. Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
  5. Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
  6. Последний этап работ — изготовление защиты для диска.
  • очень шумно работает;
  • для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
