Якорь на перфоратор. Замена или ремонт?

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16. В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо. Боек Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Осмотр механики коллекторного двигателя

При ремонте любого электродвигателя следует проверять свободный ход вала, который зависит от износа подшипников. Продолжительное инерционное вращение ротора, отсутствие скрежета, скрипов, радиального и осевого биения вала указывает на хорошее качество подшипников при поиске причины чрезмерного нагрева коллекторного электродвигателя. Убедившись в исправности механики, можно проверять электрическую составляющую электродвигателя.

Часто бывает, что поломка в механике электродвигателя или всего электрооборудования является причиной неисправности в электротехнической части двигателя

Например, части разлетевшегося внутри электромотора подшипника или попадание осколков от других механизмов могут повредить роторные и статорные обмотки коллекторного двигателя

Поэтому разбирая электроприбор или электроинструмент, всегда следует обращать внимание на исправность других механизмов, ведь коллекторных электродвигатель внутри корпуса открыт и незащищен от попадания мелких предметов, способных его повредить

Во многих электроинструментах двигатель не защищен от попаданий мелких предметов

Профилактика и ремонт щеток

В коллекторных электродвигателях контактные щетки издают шум при нормальной работе, поэтому при ручном тестировании свободного хода вала двигателя необходимо уметь различать характер издаваемых щетками звуков. Характерные щелчки и шорох должны быть равномерными, без хаотичного скрежета и заклинивания. Очень часто причиной потери электрического контакта является механическое заклинивание контактных щеток коллектора.

Как ремонтировать асинхронные двигатели

Если в двигателе есть проблемы, то это проблемы или механического, или электрического характера. В первом случае поломка может сопровождаться сильной вибрацией и характерным шумом. Обычно это указывает на проблемы с подшипником – как правило, в торцевой крышке. Не устраните поломку вовремя – и вал может заклинить, а в итоге из строя выйдут обмотки статора. В это же время может не успеть сработать функция тепловой защиты автоматического выключателя.

Практика показывает, что примерно в 90% неисправностей моторов асинхронного типа появляются проблемы в обмотке статора – в виде обрыва, межвиткового замыкания, КЗ на корпус. В это время короткозамкнутый якорь чаще всего продолжает функционировать исправно. Таким образом, если повреждения двигателя имеют механическую причину, электрическую часть обязательно следует проверять.

Чаще всего проблему можно выявить по внешним признакам и характерному запаху (рис. 1). Если поломку не удалось обнаружить эмпирическим способом, тогда прибегаем к диагностированию и делаем прозвонку на обрыв. Если мы ее обнаружили, выполняем разборку мотора (про это детальнее мы поговорим дальше) и тщательно осматриваем соединения. Когда дефекты не обнаружены, можно сказать, что у нас обрыв в какой-нибудь катушке. Поэтому нужно делать перемотку.

Если после прозвонки обрыв не зафиксирован, тогда мы измеряем сопротивление обмоток, при этом учитываем такие нюансы:• необходимо, чтобы сопротивление изоляции катушек на корпус стремилось к бесконечности;• нужно, чтобы у трехфазного привода обмотки показывали одинаковое сопротивление;• требуется, чтобы у однофазных моделей сопротивление пусковых катушек превышало эти параметры рабочих обмоток.

Также нужно помнить о том, что статорные катушки имеют весьма низкое сопротивление. Поэтому, чтобы его измерить, нет смысла пользоваться приборами, которые имеют низкий класс точности – это большая часть мультиметров. Решить вопрос можно, если собрать простую схему на потенциометре, добавив дополнительный источник питания – к примеру, автомобильную аккумуляторную батарею.

Как проводить измерения:• подключаем катушку привода к схеме, которая представлена выше;• с помощью потенциометра устанавливаем ток 1 А;• делаем расчет сопротивления катушке, используя такую формулу: где R К и U ПИТ описаны на рис. 2. R – сопротивление потенциометра, – падение напряжения на катушке измерения (на схеме показывает вольтметр).

Особенности и устройство строительного перфоратора

Независимо от типа инструмента, его мощности и сферы применения большинство современных моделей, включая такие популярные бренды, как Makita, Bosh, Stihl, Stern, Метабо, Интерскол и др., имеют схожую конструкцию и состоят из основных элементов: патрона, ударного механизма, редуктора, двигателя, кнопки включения, переключателя режимов и соединительного шнура.

Отдельные варианты оснащаются такими дополнительными функциями, как антивибрационная система, регулятор частоты ударов и ограничитель глубины сверления. В отличие от классической дрели перфоратор обладает усиленной ударной опцией, что позволяет использовать его для работы со сложными и прочными материалами, включая бетон, природный камень, кирпич и др.

Некоторые модели помимо основных функции бурения и режима отбойного молотка могут иметь и сверлильную роль. Такие инструменты считаются универсальными, однако именно они чаще выходят из строя из-за более сложной механической системы.

Для работ по сверлению лучше использовать надежную дрель, а перфоратор применять только по его прямому назначению. Чтобы избежать преждевременных поломок различных деталей, также соблюдают правила работы с этим инструментом и проводят профилактическую обработку (смазка и чистка отдельных его элементов).

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб. Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб. При этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.

Якорь – крутящийся узел хоть какого асинхронного мотора

Беря во внимание, что при эксплуатации перфоратор испытывает существенное сопротивление разрушаемого при его использовании материала, нагрузки на ротор нередко добиваются экстремальных значений. При они вызывают существенное уменьшение оборотов якоря, что приводит к незамедлительному выходу электродвигателя из строя

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

С фазным ротором.
С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При всем этом торцы стержней соединяются с помощью специального роторного кольца. Подвижные контакты в схожей конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недочетом якоря таковой конструкции является ограниченный пусковой момент, что относительно перфораторов просит ограничения по интенсивности внедрения в исходный момент времени после включения инструмента. Повсевременно держать в голове о данном, чем, нереально, поэтому при невнимательном использовании перфоратора долговечность мотора с короткозамкнутым ротором будет низкой.

Неувязка решается установкой на нашему клиенту остается перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в данном случае на сто процентов соответствуют аналогичным характеристикам для статора, а контакты каждой фазы выводятся во внешнюю цепь средством углеграфитовых щёток. Смена щёток – сравнимо легкий процесс, который может (для техники, не находящейся на гарантийном обслуживании) выполняться и без помощи других. В других случаях стоит прибегать к услугам профессионалов. Нередко стоимость на такового рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, зачем употребляются особая разработка и оборудование.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента.
Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Замена кнопки и щёток

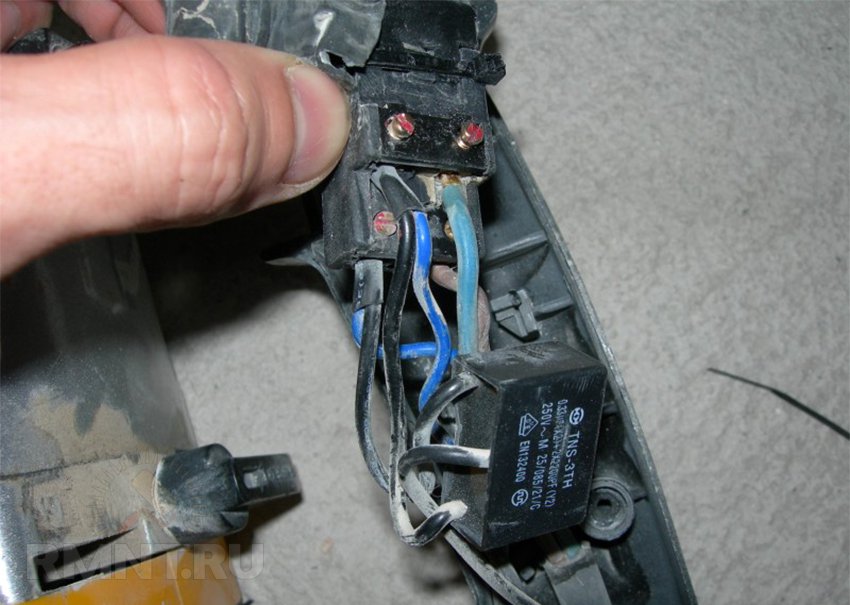

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

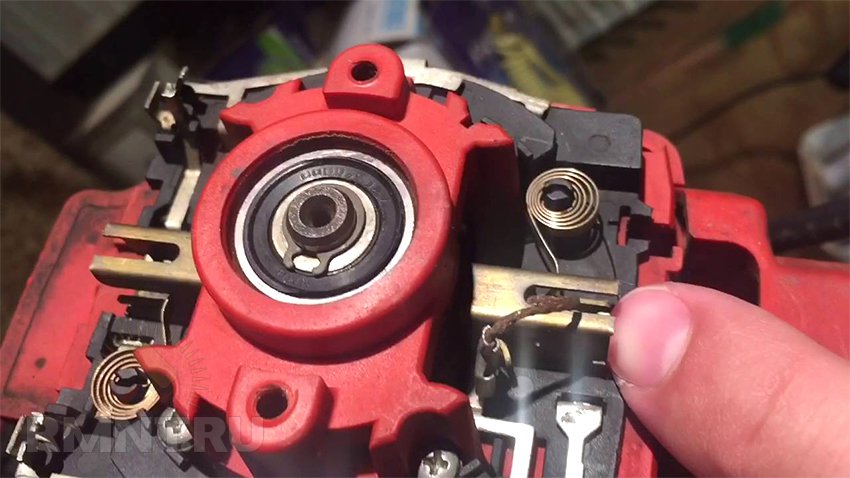

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

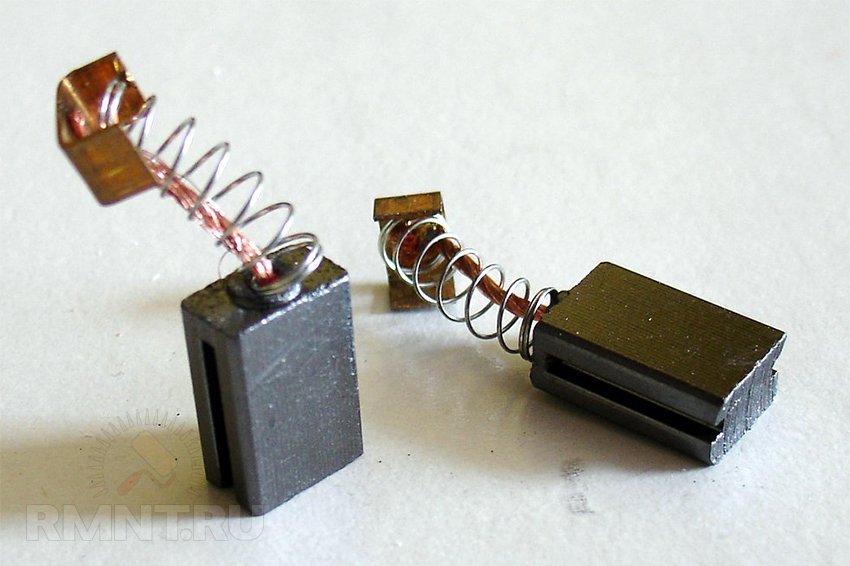

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

  • сверление. Перфоратор работает в режиме дрели;

  • сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

  • отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

  • электрический. Подключение к сети или работа от аккумулятора;

    Перфоратор с аккумулятором

  • пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

    Пневматический перфоратор

  • бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

    Бензиновый перфоратор-молот

Классификация по массе:

  • лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

  • средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

  • тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

  • SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

  • SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

  • простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;

    Простой перфоратор

  • бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.

    Бочковой перфоратор

Это интересно: Как сделать калитку из дерева своими руками — детальный взгляд на вопрос

Как разобрать корпус генератора?

Первая сложность, с которой вы столкнетесь – снятие шкива ручейкового ремня. Вал свободно крутится, даже при неисправных внутренних подшипниках. Необходимо завести шестигранник в отверстие на торце вала, и с помощью торцевой головки открутить гайку шкива.


После этого надо снять половинки корпуса: начинать следует с задней крышки. Далее возможны варианты:

Внешняя обойма прикипела к корпусу, и подшипник генератора остался в крышке


В этом случае он легко выпрессовывается (или аккуратно выбивается) с помощью куска трубы или торцевой головки подходящего диаметра. На практике, чаще всего так получается с задним подшипником.

Совет.

Чтобы снять внутреннюю обойму с вала, надо брызнуть WD-40 именно на это место. Тогда узел останется в корпусе.

Вы сняли заднюю крышку – подшипник остался на валу


По закону подлости, при срочном ремонте именно так и случается. Мало того, оба шарикоподшипника могут остаться на якоре, и снять из с помощью трубы не получится.


Если позволяет конструкция, снять подшипник с якоря без съемника можно с помощью двух мощных шлицевых отверток. Главное – чтобы было во что упереться, и не повредить контактный блок или обмотку.


Разумеется, перед началом работ следует обработать вал проникающей жидкостью, типа WD-40. Тогда снять узел будет легче. Следите, чтобы раствор не попал на контактные площадки и в обмотку. Иначе со временем может раствориться лаковая изоляция, и произойдет межвитковое замыкание. Такой же метод применяется к якорю электродвигателя: например, на стартере.

Популярное: Зачем по всей стране скупают старые аккумуляторы?

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

    Разобранный патрон

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

    Шарикв пазу втулки

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

    Переключатель в режиме удара

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

    Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

    Провода перфоратора

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

    Растровая втулка и пьяный подшипник

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

    Снятие косозубой шестестерни

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

    Снятие прямозубой шестерни

  6. Втулку снимите с гильзы.

    Растровая втулка, снятая с гильзы

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

    Гильза с бойком

Инструментарий, необходимый для ремонта и замены негодных деталей

Для качественного и результативного ремонта болгарки вам потребуются самые простые инструменты, которые есть практически у каждого рачительного хозяина.

Наличие шуруповерта значительно облегчит процедуру разборки угловой шлифмашинки. Но, при его отсутствии, вы легко обойдетесь просто различными отвертками. Желательно, чтобы у них был храповый механизм.

Чтобы выкрутить гайку, которая прикрепляет ведущую косозубую шестеренку, вам понадобится ключ, называемый рожковым.

Для демонтирования подшипника не обойтись без специального съемника.

Выполнение диагностики электрической составляющей ремонтируемого устройства выполните, воспользовавшись тестером. Также есть специальный прибор, который определяет короткое замыкание витков. Этот прибор очень удобен, так как вы можете диагностировать поломку в статоре, либо роторе, не прибегая к снятию узла.

Обязательно запаситесь схемой устройства шлифовальной машины. Знание расположения основных узлов значительно облегчит проведение разборки механизма, ремонта, или замены негодных деталей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
