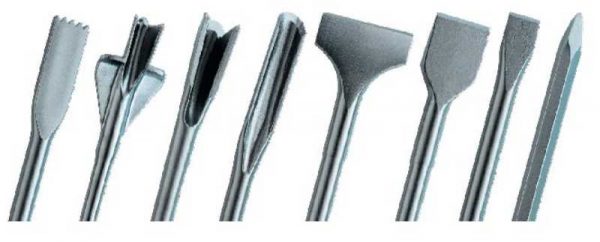

Виды и предназначение лопаток для перфоратора

Хвостики sds plus и sds max на зубилах в чем разница

Разные перфораторы весят от 2 до 14 кг. В первом случае выгоднее купить зубило с «затыльником» sds plus. Такие оснастки состоят из четырех пазов, два из которых открытые, а остальные – закрытые. Диаметр хвостика не превышает 10 мм, а если говорить о вхождении в патрон, ориентируемся на 40 мм. Минимальная длина насадки – 110 мм, максимальная 1000 мм. Основными элементами конструкции являются несколько управляющих клиньев и закрытые канавки.
Хвостики sds max признаны лучшим типом крепления для перфораторов-тяжеловесов. Имеются в виду 5-килограмовые агрегаты, предназначенные для штробления твердых поверхностей. Тут диаметр углубления нередко достигает 20 мм. Работать можно в двух режимах: сверление с ударом и без него. От конструкции sds plus «макс» отличается асимметрией трапецеидальных пазов. У него их 5, а к другим элементам хвостика относятся несколько открытых канавок и блокирующие сегменты. Первые нужны для передачи энергии без потерь, а вторые в разы повышают безопасность работ на стройке.
Если хозяину нужно аккуратно снять кафель в ванной комнате, можно купить зубило для перфоратора с хвостиком sds plus. Для более сложных работ, например, для бурения бетонных поверхностей, понадобятся оснастки sds max. Сама по себе система крепления sds считается совершенной во всем мире. Она почти в 3,5 раза повышает производительность бытовых перфораторов. При этом импульсные удары не выводят из строя патроны, а безопасный труд возможен даже на высоте 20 м от земли.

Лучшие недорогие штроборезы

Если есть желание найти лучший, но недорогой электроинструмент, стоит обратить внимание на отечественных производителей. Хорошим вариантом являются электроинструменты симферопольского


Модель БЗ-40 считается полупрофессиональной

Из полупрофессиональных штроборезов лучшим в рейтинге является «Фиолент БЗ-40». Инструмент оснащен электромотором мощностью 1,6 кВт с частотой оборота вала 9000 об/мин. Во время работы руки не устают, так как весит он всего 4,3 кг. Режущие диски подходят диаметром 150 мм. Максимальная глубина прорезки штробы – 41 мм.


«Фиолент Б1-30» считается лучшим для бытового пользования Лучшим в рейтинге среди бытовых штроборезов считается «Фиолент Б1-30». Инструмент оснащен электромотором мощностью 1,1 кВт. Удобство работы в труднодоступных местах обеспечивает передняя рукоятка двухстороннего типа. Модель работает с дисками диаметром 125 мм, развивает обороты – 6200 об/мин. С электроинструментом легко работать на высоте, так как его вес составляет всего 3,5 кг. Двумя дисками можно пропилить канавки максимальной глубины – 3 см, ширины – 3 см.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

  • линейка для определения глубины отверстия;
  • рычаг фиксации рабочего положения пусковой кнопки;
  • предохранительная муфта — останавливает работу мотора при заклинивании бура.
  • пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
  • погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
  • электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Механическое снятие покрытия

Ускорить механическое снятие краски можно при помощи электроинструмента. Конечно, никто не мешает воспользоваться шпателем, скребком, наждачкой или топором, но эти способы очень затратны по времени и силам.

Дальше мы рассмотрим возможные варианты. У каждого свои плюсы и минусы. Болгарка хорошо снимает краску, но очень сильно пылит. ЛШМ эффективна для водоэмульсионных красок, но хуже справляется с масляной. Окончательный выбор — за вами.

ИнструментОсобенности работы
Лентошлифовальная машина (ЛШМ) с грубой лентойБольшой расход ленты
Болгарка (УШМ) с проволочной щеткой или шлифовальной чашкой по бетону
  • Высокая эффективность
  • Большое количество пыли
Перфоратор или дрель с насадкой из цепей (краскоснимателем)
  • Хорошая эффективность
  • Отход в виде кусочков краски
Перфоратор с коронкой для кирпичаСнятие крупных фрагментов краски
Перфоратор с лопаткойЛегко повреждает поверхность
Фрезеровальная машина по бетону
  • Возможность подключения пылесоса
  • Высокая стоимость инструмента

Насадки для перфоратора

Существует несколько видов насадок для перфоратора. Они подходят для различных работ. Все насадки разделяют на такие виды:

  1. Буры. Самый распространенный вид насадок. Он предназначен для бурения отверстий в различных материалах (бетоне, кирпиче, камне). Диаметр и длина насадки подбирается, в зависимости от потребностей.
  2. Зубила. Этот вид разделяют на три подкатегории:
  • зубило, которое предназначено для удаления плитки, штукатурки и иных поверхностных материалов;
  • зубило-пика. Основное назначение – штробление и пробой отверстий в различных материалах;
  • канальное зубило предназначено для создания канавок в поверхности. Чаще всего используют для укладки проводки.
  1. Буровая коронка. Без нее практически невозможно уложить электропроводку. С ее помощью выполняют отверстия под розетки и выключатели, соединительные коробки. На рынке представлены устройства различных диаметров.

Зубило для перфоратора


По виду напоминает обычное сверло (долото). В первую очередь, зубила применяют для долбления бетонных стен. Но чаще всего его используют, чтоб снять слой штукатурки, плитки и подобных поверхностных материалов. На конце зубило не закалено, поэтому его следует заточить. Его часто используют в устройстве проводки и при установке дверей.

Размеры зубила различные. Его выбирают, в зависимости от необходимых работ. Они делятся на такие подвиды:

  • шнековые используют при бурении на большую глубину;
  • спиральные – с их помощью делают глубокие отверстия, которые имеют большой диаметр;
  • пологие используют для пробивания небольших отверстий; срок службы намного больше, чем у остальных.

Лопатки для перфоратора

Перфоратор с лопаткой похож на настоящий отбойный молоток. Имеет полукруглую форму и различные размеры. Он является альтернативой штробореза, но значительно дешевле его. При этом работа усложняется.

Бучарда

Этот вид имеет узкое направление использования. По виду похож на молоток, с конусами на ударных сторонах. Применяют для нанесения насечек, которые помогают лучше сцепляться раствору с поверхностью. Кроме того, с его помощью удаляют лишний бетон, старую краску, загрязнения и наслоения.

Пика для перфоратора

Имеет вид конуса или пирамиды с острым концом. Используют для пробивания отверстий в стенах из различного материала или удаления старых стройматериалов. Например, делается отверстие для трубы. Инструмент подходит для работы и по армированному бетону.

Для работы с укладкой электропроводки подходит плохо. Он оставляет рваные края. Которые в дальнейшем необходимо замазывать.

Насадки sds

Хвостовики – это часть сверла или бура, которые закрепляются в патроне перфоратора.

Их разделяют на несколько типов. Один из них – это насадки sds, которые, в свою очередь, разделяют на пять категорий:

  • SDS;
  • SDS-top;
  • SDS-quick;
  • SDS-plus;
  • SDS-max.

СДС имеет 4 паза, два из них – открытые и два – закрытые.

Закрытые пазы фиксируют хвостовик в патроне, а открытые обеспечивают правильное положение насадки.

Материалы изготовления

Наиболее распространенным материалом для изготовления зубил является кованая сталь, которая имеет высокий уровень прочности и длительный период эксплуатации. В специализированных цехах промышленных предприятий осуществляют закалку изделий при температуре от 800 до 8000 градусов. Процесс прогревания должен проводиться равномерно по всей рабочей поверхности, а размещение насадки в печи улучшает качество данной процедуры.

После прогрева металла его необходимо поместить в холодную воду или масло. В процессе погружения инструмента начитает быстро испаряться жидкость, и происходит выделение большого количества пара, который обеспечивает постепенное охлаждение стали. Погружать зубило надо строго перпендикулярно к водной поверхности острой стороной вниз. В процессе охлаждения следует медленно вращать инструмент.

Данная технология предназначена для закаливания острой рабочей поверхности без затрагивания динамического центра.

Как пользоваться?

Для безопасного проведения работ специалисты рекомендуют придерживаться правил эксплуатации электрических приборов. Установка наконечника в патрон перфоратора происходит в несколько этапов:

  • оттягивание основания патрона вниз;
  • установка хвостовика зубила в разъем;
  • проверка надежности фиксации наконечника.

После установки зубила в отверстие механизм автоматически повернет патрон в правильное положение и крепко зафиксирует наконечник. Данная процедура не вызовет затруднений даже у неопытных специалистов. Максимальная длина возможного выхода зубила из гнезда не должна превышать 10 мм. Кулачковый патрон необходимо плавно вращать параллельно оси для надежной фиксации насадки.

Для снятия насадки надо выполнить следующий перечень действий:

  • полная остановка всех движущихся элементов;
  • максимальное оттягивание патрона вниз;
  • удаление наконечника из разъемных элементов;
  • возвращение патрона в первоначальное положение.

В процессе выполнения работ происходит нагрев рабочего наконечника. Для предотвращения возникновения ожогов, все работы необходимо выполнять в защитных рукавицах.

Заточка зубила – основной фактор, который влияет на качество и скорость выполнения работ. Начинающие мастера часто не знают, под каким углом надо затачивать инструмент. На угол заточки оказывает влияние назначение бура. Угол остроты для различных поверхностей (в градусах) составляет:

  • хрупкая – 75;
  • средняя – 65;
  • мягкая – 45-35.

Качественные зубила с функцией самозатачивания в процессе всей работы не нуждаются в дополнительном заострении рабочей поверхности. Инструменты, которые имеют правильную заточку под нужным углом, способны эффективно работать с любой поверхностью.

Процесс заточки проводят мастера на специальном оборудовании. Главным условием для сохранения прочности металла является удержание температуры на уровне 1100 градусов. Снятие небольшого металлического слоя проводится равномерно со всей рабочей поверхности. Завершающий этап – снятие фаски и формирование конуса.

Перфоратор – это усовершенствованная дрель, которая имеет функцию не только сверления, но и долбления различных видов поверхностей. Для того чтобы сделать данный инструмент универсальным и способным выполнять огромное количество строительных работ, современные производители разработали несколько видов насадок – строительный бур, буровая коронка, зубило, пика и лопатка. Для выполнения мелкого домашнего ремонта особым спросом пользуются различные зубила, которые не только ускоряют процесс ремонта, но и дают возможность выполнить самые сложные задачи.

О том, как выбрать зубила для перфоратора, смотрите в следующем видео.

Рейтинг штроборезов с диаметром диска 230 мм

В рейтинг популярности машин для штробления с диаметром рабочего круга 230 мм вошли три модели от известных производителей. Их можно отнести к классу профессиональной техники.

BOSCH GNF 65 A

Машина оснащена выносливым мотором мощностью 2,4 кВт. Вес внушительный – 8,4 кг. Рабочий вал развивает обороты до 5200 об/мин. Допускается установка не больше двух рабочих дисков. Максимальная глубина реза составляет 6,5 см, ширина – 4 см. Имеется плавный пуск, защита от случайного включения.


Инструмент относится к профессиональному классу

Hitachi CM9UBY

Лучшей в рейтинге считается машина CM 9 UBY. Электроинструмент используют для прокладки больших кабелей и труб. Оснащен он двигателем мощностью 2,6 кВт. Работает с одним отрезным диском. Максимальна глубина реза – 6 см. Масса – 8, 1 кг. Имеется защита от перегрева, кнопка блокировки шпинделя.

Профессиональный инструмент оснащен мощным двигателем

Зубр ЗШ-П65-2600 ПВСТК

Штроборез марки «Зубр» считается лучшим в рейтинге серии профессионального электроинструмента. Мощный двигатель 2,6 кВт позволяет без затруднения штробить суперпрочный бетон. Рабочий вал имеет частоту вращения 6000 об/мин. С помощью двух дисков имеется возможность нарезки канавок глубиной 6 см, шириной – 4 см. Безопасность работы обеспечивают электронные и защитные системы.


Лучшая в рейтинге профессиональная машина для штробления прочных бетонов

Лопатка для штробления стен под проводку

Почти никакой ремонт не обходится без прокладки новой проводки в квартире или замены старой. Также часто появляется необходимость добавить одну или несколько розеток для того, чтобы облегчить подключение бытовой техники или аппаратуры и устранить тем самым потребность в использовании проводов с разветвителями.

Провода лучше всего при этом спрятать в стене, и для этого можно произвести штробление стен под проводку своими руками, не обращаясь за недешевой помощью строительных бригад и электриков частников. Главное учесть все нюансы по организации проводки, и правильно произвести штробление.

Правила и ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления.

Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку.

Основными моментами являются следующие пункты:

  1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
  2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
  3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб – не менее 400 мм.
  4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
  5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
  6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.

Инструменты и способы штробления

Есть несколько способов штробления, различающиеся в зависимости от применяемого инструмента:

  • молотком и зубилом. Долго, неудобно, штроба неровная. Зато дешево;
  • перфоратором или ударной дрелью. Достаточно чисто и быстро. Штроба не очень ровная;
  • болгаркой. Штроба получается ровной, однако производится огромное количество пыли, которую сложно уловить даже при помощи промышленного пылесоса;
  • штроборезом. Используя специализированный инструмент, можно получить идеально ровную штробу с заданной глубиной и шириной. Однако все портит цена самого инструмента.

При любом варианте порядок действий примерно одинаков.

В первую очередь необходимо проверить наличие скрытой проводки по предполагаемому маршруту штробы. Для этого используйте специальный прибор, который укажет на имеющуюся электропроводку

Важно обезопасить себя от случаев, когда при штроблении попадутся провода под напряжением

На поверхность стены наносится разметка по маршруту борозд от распределительной коробки и до места установки розетки, выключателя или вывода проводов под освещение.

Непосредственно перед проведением работ по штроблению стен занавесьте дверные проемы увлажненной тканью, чтобы не допустить распространение пыли по квартире или плотно заделайте строительной пленкой.

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Как штробить стену под проводку?

Штробление перфоратором проводится в два-три этапа. На первом этапе вдоль размеченных линий буром с диаметром, равным или немного превышающим размер кабеля, сверлят ряд отверстий глубиной не более 25 мм на возможно меньшем расстоянии друг от друга. Второй этап – дробление перемычек между отверстиями. Это можно сделать тем же буром, воспользоваться пикой или лопаткой. Последний этап – зачистка штробы. Она делается специальной насадкой, имеющей в своей рабочей части полукруглый желоб, направленный под углом к оси перфоратора. Работа производится в режиме удара без вращения.

На поворотах под прямым углом штробы расширяются, чтобы обеспечить необходимый безопасный радиус изгиба кабеля. В местах расположения подрозетников для установки розеток, выключателей и распаечных коробок сверлят ниши на глубину подрозетника. Эта операция производится специальной коронкой подходящего диаметра.

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.Буры для перфоратора отличаются от сверл для дрели следующими критериями:

  1. Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
  2. Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
  3. Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».
