Какие фрезы лучше для мотоблока – определяемся с выбором
Многим начинающим фермерам бывает довольно затруднительно определиться с подходящими для работы фрезами. На самом деле ничего сложно в этом нет – потребуется только изучить и сравнить качества и характеристики разных типов оборудования. Имеющиеся на рынке фрезы делятся на 2 вида:
- саблевидные фрезы – приспособления этого типа пользуются самым высоким спросом, именно такие фрезы входят в комплект поставки множества мотоблоков. Среди основных причин популярности фрез этого типа следует выделить высочайшую эффективность, способность обрабатывать любую почву, в том числе, ранее не тронутую сельскохозяйственной техникой. Качественные модели саблевидных фрез изготавливаются в 2 этапа: сначала из углеродистой стали формируются изделия повышенной прочности. На следующем этапе производства ножи поддаются длительной термической обработке под воздействием высокочастотных токов. Основным признаком качественных саблевидных приспособлений является невозможность сварки режущих поверхностей;
- фрезы «гусиные лапки» – оборудование этого типа появилось на рынке сравнительно недавно. На практике обработке такого рода приспособлениями поддается твердый грунт. на котором отсутствуют твердые сорняки. Высокая эффективность этих фрез достигается за счет их специфической формы. Последняя также позволяет не навредить корням посаженных растений в процессе культивирования огорода. Среди основных минусов такого рода приспособлений следует выделить их низкую прочность и массу неудобств при ремонте.
При покупке фрез любого из этих видов обязательно учитывайте тип грунта, который предстоит обрабатывать перед и после посадки.
Этапы изготовления
Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.
Следующий этап – расчет и изготовление чертежа
На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов
После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.
И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.
2 Разновидности фрез для мотоблока — активные, гусиные лапки
Фрезы для мотоблоков могут быть двух разновидностей, это:
- Ножи типа «гусиные лапки»
- Активные (саблевидные).
Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.
Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.
Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.
Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.
Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.
Активная саблевидая фреза

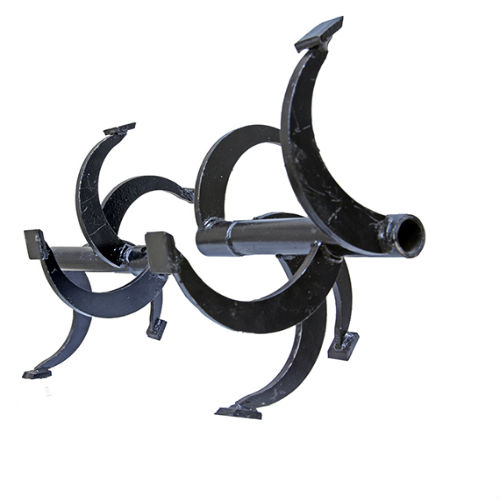

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.
Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.
Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:
- ширина – 40 см;
- длина – 37 см;
- высота – 38 см;
- масса – 16 кг;
- допустимая рабочая скорость культиватора – 2-5 км/ч.
Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.
2.1 Особенности сборки фрез мотокультиватора
Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.
Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.
Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.
Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.
Крепление фрезы к мотоблоку
При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.
Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.
При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.
2.3 Делаем фрезы для мотоблока своими руками
Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:
- металлическая трубка с диаметром в 42 мм;
- сварочный аппарат;
- шлифовальная машина углового типа (болгарка);
Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.
Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.
В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.
В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.
Самодельная фреза
Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.
Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм
При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства
Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.
Помимо указанных положительных моментов, плоскорезы:
- улучшают состояние почвы;
- разрушают сформированные после сильного дождя корки и комки;
- отпугивают вредителей;
- подготавливают почву к дальней высадке растений;
- выполняют междурядную обработку посевов;
- насыщают верхний слой кислородом.
Активная фреза для мотоблока своими руками
Обычно активная фреза для мотоблока продается в комплекте к мотоблоку. Но иногда нужно выполнить работу, используя специализированные фрезы, которые нигде не продаются. В этом случае необходимо изготовить фрезы для мотоблока самому.
В этом случае можно пойти двумя путями: сделать фрезу самостоятельно или заказать изготовление у мастера. Первый вариант довольно трудоемкий. Но на изготовление фрезы будет потрачено немного времени и денег, на стоимость материалов.
Второй вариант имеет ряд достоинств: наличие у мастера всех необходимых инструментов и материалов, и в результате фреза будет более практична.
Вначале необходимо продумать функциональность и конструкцию фрезы. Чтобы это сделать, следует ознакомиться с аналогами. Для достижения максимальной функциональности и безопасности, необходимо учитывать все детали конструкции. Если этого не учитывать, то фреза не будет делать необходимую работу, и вся работа по ее изготовлению окажется пустой тратой времени. Подготавливать необходимые материалы нужно после того, как подготовили чертежи. Если конструкция фрезы содержит фигурные или победитовые элементы, их изготовление заказывается в мастерской. А другие элементы покупаются в магазине или используются те, которые есть.
После того, как все детали изготовлены, необходимо собрать нормально работающую фрезу, что не каждому под силу. Сборка должна идти строго по чертежам, без всяких отклонений в конструкции. В ином случае фреза будет постоянно уходить в сторону, что очень усложнит работу.
После того, как фреза собрана, нужно провести тестирование ее работы. При возникновении потребности, переделываем фрезу, чтобы она выполняла нужную работу.
Плюсы и минусы роторов
Первые сведения об активных роторах, которые с успехом заменяют фрезы для мотоблоков, появились совсем недавно. Однако за короткое время эта конструкция навесного оборудования стала популярной по нескольким причинам, среди которых:
- выравнивание поверхности участка (справляется не хуже шлейф-балки);
- рыхление верхнего слоя почвы (с успехом заменяет культиваторные лапы);
- раздробление крупных земельных комков в мелкую структуру (действует, как кольчато-рубчатые катки);
- подрезание с одновременным измельчением высокой травы, сорняков, стерни (не уступает дисковому лущильнику);
- тщательное перемешивание растительных остатков с почвой (превосходит фрезы).
Конструкция роторной бороны довольно сложная и по своей форме напоминает небольшую бочку. Несколько дисков (обычно три), посаженных на втулку, соединяются между собой изогнутыми по винтовой линии и заточенными с одной стороны ножами. Таким образом, кромки ножей в данном случае расположены не традиционным способом, а плашмя к поверхности почвы.
Принцип действия активного ротора объяснить несложно. Диски и поперечные пластины дробят крупные земляные комки на мелкие части. При этом первый нож нарезает почву пластами, а второй — измельчает эту «нарезку» и выравнивает землю.
Специалисты советуют использовать роторную борону:
исключительно вместе с сошником, чтобы активные роторы не зарывались в мягкую землю и «не катались» по поверхности тяжелой почвы за счет «притормаживания» минитехники;
активный ротор лучше всего подходит к профессиональным мотоблокам с шестигранными валами редуктора и специальным замком для крепления бороны;
при выборе навесного оборудования необходимо обратить внимание на размеры роторной бороны (не менее 30 см в диаметре и не более 70 сантиметров в длину).
В целом же это идеальный вариант навесного оборудования для послеуборочной и предпосевной обработки почвы, которую можно сочетать с осенней запашкой сидератов и весенним внесением в почву природных удобрений (например, навоза).
Самостоятельно сделать активный ротор для мотоблока довольно сложно, так как для винтового изгиба ножей и последующего закрепления поперечных пластин на дисках необходимо незаурядное мастерство или дорогостоящее оборудование. Кроме того, «самоделки», как правило, не отличаются хорошим балансом. Поэтому существует опасность разбить редуктор несбалансированным навесным оборудованием.
Поэтому народные умельцы в данном случае должны остановиться на доработке промышленных образцов или самого мотоблока. К примеру, некоторые мастера умудряются использовать роторные бороны на мотоблоках с круглыми валами редуктора. Владельцы такой минитехники дожидаются, когда входные отверстия на втулке бороны слегка разобьются и приваривают к отверстиям гайки, на которые в дальнейшем падает основная нагрузка.
Изготовление почвенных фрез «гусиные лапки»
Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.
Приводная втулка
Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.
С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.
Осевая труба с фланцами
Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.
При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.
На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.
Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.
Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.
Режущий элемент (нож)
Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.
В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.
Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.
Стойка режущего элемента
Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.
Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.
В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.
Блок ножей
После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.
При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.
Саблевидная фреза и ее сборка
Перед сборкой фрез на мотоблок нужно хорошо разобраться с понятием мотокультиватор. Это сварная рама из труб диаметром не менее 23 мм с установленным на ней баком для топлива и двигателем. Они закреплены на раме кронштейнами. Двигатель иначе называется силовым агрегатом. Он оснащен коробкой перемены передач и механизмом сцепления. Каждая марка культиватора имеет свой силовой агрегат с различной мощностью.
Чаще всего фреза имеет саблевидную форму. Такая схема в наши дни самая популярная, поэтому и называется еще стандартной. Эффективность ножей в виде сабли доказана многими годами использования на различных по составу почвах. Установка таких фрез на мотоблок позволяет выполнять множество работ. Прочность ножей, сделанных из углеродистой стали, очень высока. Конструкция фрезы разборная. Каждый нож проходит в процессе изготовления термозакалку токами высокой частоты.
Как происходит сборка фрез для мотоблоков? Любая фреза состоит из 2 блоков. Каждый из них содержит в своем составе 12 фрез. Блок состоит из 3 узлов. Каждый узел — это 4 ножки, расположенные под прямым углом (изображение № 3). Относительно друг друга они расположены под углом 30°. Каждый нож изготовлен из стали толщиной 5 мм. Они крепятся к стойке, которая сделана из уголка размерами 63х40 мм. Другой конец стойки приварен к фланцу таким образом, чтобы объединить вместе 4 ножа. Все детали фрезы соединяются друг с другом болтами с шайбами и фланцами. Такая конструкция является очень надежной. Она способна выдерживать нагрузки довольно высокие. Если культиватор планируется использовать постоянно, лучше устанавливать фрезу заводского изготовления.
В процессе установки фрезы на мотоблок у некоторых мастеров возникают трудности. Поэтому рекомендуется выполнять эту работу вдвоем. Сборка обычно производится на специально сделанных деревянных козелках высотой около 50 см. Они помогают быстрее справиться с работой. Мотоблок аккуратно опирается на сошник и наклоняется на угол около 45°. Под рукоятку руля подставляются козелки. В таком положении с мотоблока снимаются колеса и устанавливаются фрезы (изображение № 4). На наружные концы справа и слева нужно установить тарелки на фрезы для мотоблока. Они улучшают характеристики агрегата, делают его ход более устойчивым и плавным.
Необходимые параметры
Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку
Параметры техники и навесного оборудования должны быть соответствующими
Поэтому необходимо уделить внимание следующим моментам:
Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.
Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.
Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.
Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.
Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.
Мотоблок BRAIT 68
Мотоблок BRAIT 68 на 7 л.с, купив его, вы получаете отличный мотоблок с усиленным, долговечным редуктором, при этом защищен от проворачивания. Мотоблок BRAIT 68 изготовлен по мировым стандартам, что позволит установить любое навесное оборудование, при этом в комплектацию входят закаленные фрезы. BRAIT 68 подойдет для любых видов почв, в том числе для тяжелого грунта и обработки цилины. Время, затраченное на работу, значительно уменьшится благодаря ширине захвата до 1200 мм. Благодаря большому весу мотоблока, спектр задач посильных ему значительно вырос. В комплекте идут пневматические колеса с агресивым протектором размером 4х10, обеспечивающий хорошую проходимость мотоблока по местности. Мотоблок BRAIT 68 подойдет практически для всех людей, так как имеет регулируюмую ручку, что с легкостью позволит Вам настроить мотоблок под свой рост, что в свою очередь способствует увеличению маневренности при управлении мотоблоком. А удобная, прорезиненная рукоять не даст кистям устать или намозолить руки.
Своми руками без труда можно собрать данный мотоблок по инструкции или заказать сборку мотоблока у нас.
Мотоблок оснащен качественным двигателем изготовленным по технологии HONDA с модернезированной теплоотдачей, увеличенным ресурсом работы и КПД, все эти плюсы дают низкий расход топлива без потери мощности.
Большой плюс мотоблока BRAIT 68 является его компактность, можно без труда довести его до рабочего участка на любом авто.
Цена мотоблока BRAIT 68PRO намного ниже аналогичных мотоблоков других брендов, это ,пожалуй, и есть главный плюс этого мотоблока.
Видео обзор мотоблока BRAIT 68:
Видео сборки мотоблока BRAIT 68:
Изготовление активной фрезы
Теперь рассмотрим, как сделать саблевидные почвофрезы. Сборка этого варианта также не представляет особой сложности. Как и с предыдущим вариантом, предварительно стоит внимательно изучить конструкцию и создать чертеж.
В комплект частей, из которых собирается устройство, входят:
- роторная ось (цельная или разъемная, длина определяется индивидуально);
- фиксирующий компонент;
- ножи;
- крепежные элементы (болты, гайки).
При сборке важно принимать во внимание, что движение режущих элементов происходит против часовой стрелки. В целом процесс аналогичен изготовлению «гусиных лапок». Отдельного внимания требует лишь вопрос технологии создания ножей
Их следует загибать после нагревания под углом 90 градусов. Длина части ножа после изгиба должна составлять около 8 см. После изготовления нужно произвести закалку и монтаж на фланец
Отдельного внимания требует лишь вопрос технологии создания ножей. Их следует загибать после нагревания под углом 90 градусов. Длина части ножа после изгиба должна составлять около 8 см. После изготовления нужно произвести закалку и монтаж на фланец.
