Бензиновая горелка для пайки своими руками

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

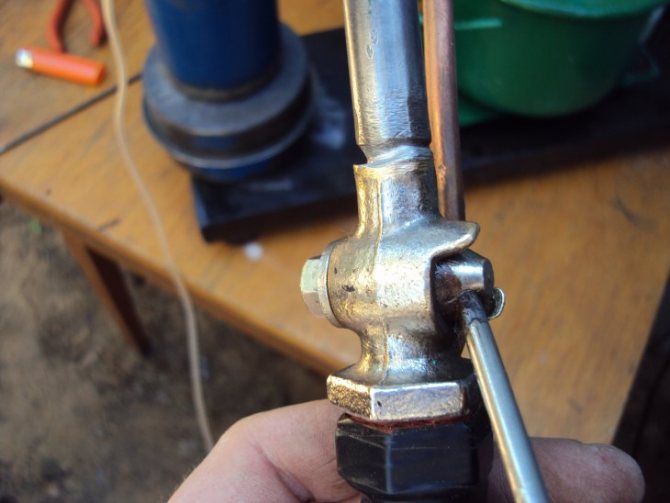

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

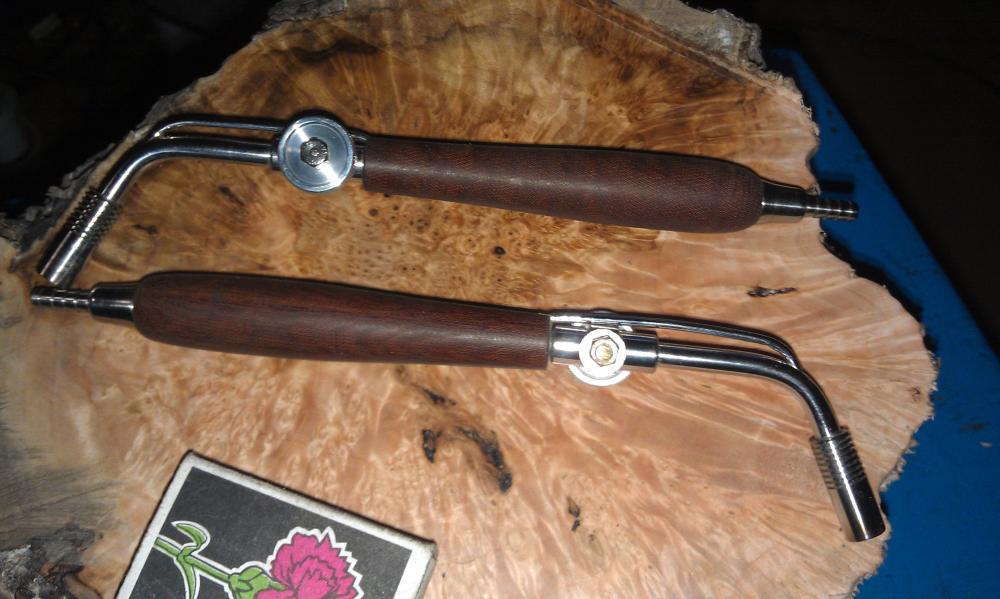

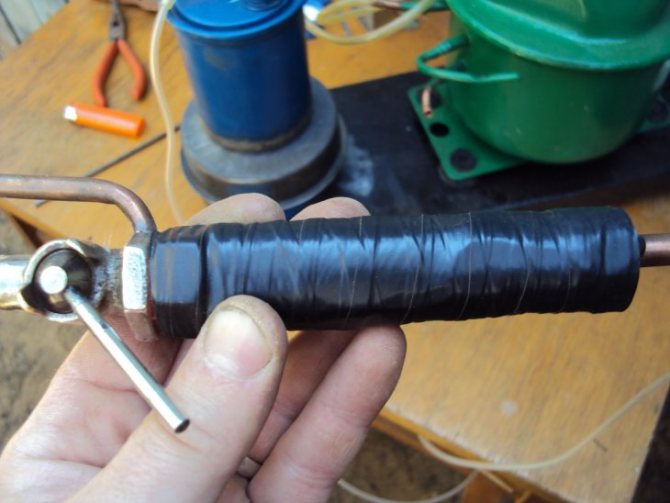

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Характеристики

Отличительными характеристиками спиртовок являются:

  • температура пламени 900 град. Цельсия;
  • материал резервуара стекло или металл;
  • наличие или отсутствие фитиля;
  • масса спиртовок обычно не превышает 0,25 кг;
  • высота обычно не более 120 мм.

Материал резервуара следует выбирать исходя из условий работы спиртовки. Если спиртовка эксплуатируется в условиях, при которых возможно случайное падение спиртовки на каменный или металлический пол, то с точки зрения техники безопасности предпочтительно использовать спиртовку с металлическим резервуаром. Спиртовки со стеклянным корпусом значительно дешевле металлических. Кроме того при работе спиртовки всегда можно наблюдать за уровнем спирта в резервуаре. Однако стекло -хрупкий материал, имеющий малое сопротивление при ударе, и поэтому всегда имеется возможность разрушения резервуара спиртовки при падении на твердый пол, что может вызвать разлив горящего спирта. Поэтому в помещениях с повышенными требованиями по пожарной безопасности применение стеклянных спиртовок, особенно изготовленных из тонкого лабораторного стекла, не рекомендуется.

Внутренний объем резервуара спиртовки надо выбирать таким, чтобы при при ее эксплуатации, как минимум, не требовалось бы вновь заправлять спиртовку в течение одного часа ее непрерывной работы.

Материал и толщина фитиля важные элементы для работы спиртовки. Используются фитили из хлопчатобумажной ткани и асбестового шнура. Наибольшее распространение получили фитили из хлопчатобумажной ткани, так как они дают более стабильное и ровное пламя по сравнению с асбестовыми фитилями. Что касается толщины фитилей, то надо исходить из того, что чем толще фитиль тем больше топлива он подает в зону его сгорания. Более толстые фитили дают и более объемное пламя с большей высотой последнего. В результате тепловая мощность у спиртовок с более толстым фитилем несколько выше, однако при этом выше и расход спирта. Для большинства лабораторных работ, выполняемых при помощи спиртовок достаточна толщина фитиля не менее 4,8 мм и не более 6,4 мм. Более толстые фитили необходимы для выполнения некоторых профессиональных работ, где требуется высокое и объемное пламя. Желательно в наборе иметь спиртовки с разной толщиной фитиля и использовать их в зависимости технологических требований, предъявляемых к выполняемой работе.

Устройство для регулировки размеров выступающей части фитиля обеспечивает большое удобство при работе со спиртовками, так как не требуется каждый раз гасить пламя спиртовки, чтобы отрегулировать параметры пламени (высоту и объем) путем изменения размеров выступающей части фитиля. Спиртовки с устройствами регулировки выступающей части фитиля дороже, чем спиртовки без этих устройств. Однако несколько более высокая цена с лихвой покрывается удобствами для профессиональной работы, которые это устройство обеспечивает.

При работе со спиртовками надо соблюдать правила техники безопасности, которые сводятся к следующему.Необходимо использовать спиртовку только по назначению, указанному в ее техническом паспорте. Запрещается заправлять спиртовку вблизи устройств с открытым пламенем. Не заполнять спиртовку топливом более чем наполовину объема резервуара. Нельзя перемещать или переносить спиртовку с горящим фитилем. Категорически запрещается зажигать фитиль спиртовки посредством другой спиртовки. Заправлять спиртовку только этиловым спиртом. Гасить пламя спиртовки только посредством колпачка.Не держать на рабочем столе, где используется спиртовка, легковоспламеняющиеся вещества и материалы, способные воспламеняться от кратковременного воздействия источника зажигания с низкой тепловой энергией (пламя спички,спиртовки). Помещение в котором производится работа со спиртовкой (спиртовками) должно быть оснащено первичными средствами пожаротушения, например, порошковым огнетушителем.

Обзор видов

На современном рынке представлено несколько видов бензиновых горелок, которые в зависимости от своих конструктивных особенностей могут использоваться для пайки, резки металла, плавки и многого другого.

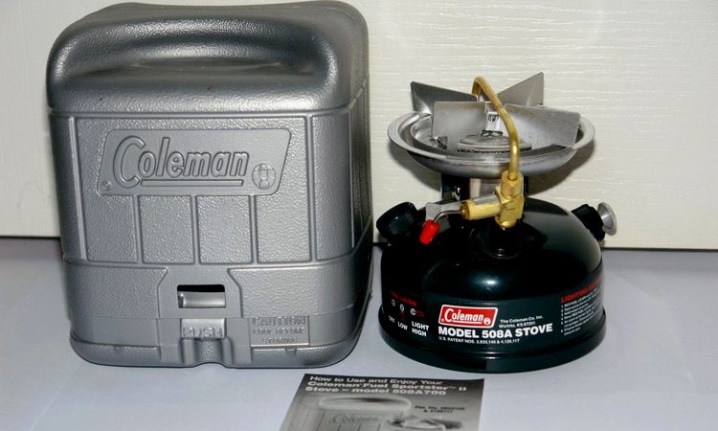

Одной из наиболее популярных на сегодняшний день является туристическая горелка, которая может похвастаться рядом преимуществ.

  1. Возможность применения даже при сильных морозах.
  2. Стабильная работа при любых условиях. Такое оборудование отлично себя показывает даже на большой высоте.
  3. Достать топливо не составит труда. Кроме того, оно стоит довольно дешево в сравнении с другими видами.
  4. Мощность почти в 2 раза больше, чем у газовой горелки.

Разумеется, как и любое другое устройство, подобный аппарат имеет свои недостатки. Прежде всего горелка состоит из огромного количества деталей, которые постоянно изнашиваются и быстро выходят из строя. Такие модели отличаются большой массой и высокой вероятностью возгорания, а для их использования могут понадобиться определенные навыки. Кроме того, существуют некоторые сложности в процессе переноски топлива. При применении бензиновой горелки лучше всего отказаться от использования топлива низкого качества, так как это может стать причиной возгорания или взрыва.

Бензиновая горелка

Бензиновая горелка предназначена для процесса качественного закрепления (пайки) между собой металлических составляющих единой конструкции с помощью расплавленного металла. Припой, применяемый при пайке, имеет твердое физическое состояние, бывает легкоплавким либо тугоплавким.

Устройство и принцип работы

Приобретая бензогорелку для металлообработки пайкой и сваркой, не следует полагать, что в комплекте содержатся все элементы, необходимые в организации работ. Поскольку у каждого аппарата бензовоздушной горелки чертежи индивидуальны, и не существует четко выделенных конструктивных стандартов, рассмотрим базисную (упрощенную) комплектацию рабочих элементов:

  • бачок для хранения бензина (топлива);
  • воздушный компрессор;
  • бензиновая горелка;
  • бензостойкие шланги, обеспечивающие подачу топлива,
  • подставка.

Бензиновая горелка — нагревательный прибор, в котором процесс горения бензина преобразует его в газообразное состояние. Горение происходит в испарителе, куда форсункой из воздуха подается кислород. В результате чего образуется бензовоздушный горючий коктейль, смесь продукта горения бензина и воздуха, который задействован в рабочем процессе пайки. Поворотный кран, расположенный на ручке, выполняет функцию регулятора направления и мощности пламени.

Преимущества и безопасность работы

Нагревательные приборы для пайки, исходное топливо которых — бензин, благодаря удобству эксплуатации и теплопроизводительности, приобрели широкое распространение в различных сферах.

Положительная характеристика нагревательного устройства — возможность эксплуатации без предварительного разогрева.

Преимущества бензогорелок:

  • относительно небольшие масса и габариты аппарата;
  • портативность и удобство эксплуатации (в сравнении с газовым аналогом);
  • качественная пайка и сварка металлов.

Недостаток эксплуатации устройства — это наличие запаха бензина в недостаточно проветриваемых помещениях. При работе с бензогорелкой запрещено:

  • эксплуатировать устройство по назначению при обнаружении утечки бензина;
  • использовать в качестве топлива не установленные инструкцией вещества;
  • допускать нагрев топливной емкости до 500С;
  • заправлять топливо во время пайки или открывать емкость при неостывшем испарителе;
  • пользоваться в закрытых или непроветриваемых помещениях.

Область применения

Паянию бензогорелкой без труда поддаются твердоплавкие припои и разнообразные металлы и сплавы (латунь, бронза и др). Агрегатом осуществляют термообработку (закалку) небольших инструментов, применяют при художественной обработке древесины и даже размягчают стекло.

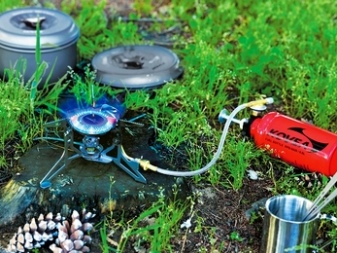

Отдельную группу представляют туристические горелки (примус), они бывают бензиновые, газовые и мультитопливные.

Преимущества приспособления


разводить костёр нельзя или не рекомендуется

К слову, необходимо отметить, что любая бензиновая горелка способна выдержать любые погодны условия, вплоть до снижения внешней температуры воздуха до 35-40 градусов по Цельсию.

А вот и достоинства, которыми бензиновая горелка может похвастаться перед своими аналогами:

  • очень проста в использовании;
  • экономична;
  • компактна;
  • дешевое топливо.

Хочется сказать, что последний пункт является наиболее весомым, поскольку в качестве топлива для нашего устройства, как вы могли догадаться, используется бензин, который с лёгкостью можно приобрести на любой заправочной станции, или слить из своего топливного бака автомобиля. Также в бензиновой горелке топливо расходуется достаточно медленно, что добавляет большей экономичности изделию.

Изготовление горелок

Бензиновая горелка делается несколькими способами, но новичку в этом деле стоит выбрать самый простой, который не требует наличия слесарных инструментов.

Первый способ


Делаем горелку Возьмите две пустые жестяные банки из-под любого напитка, сгущенного молока или пива, предварительно очистив и промыв водой. После этого нужно подождать, чтобы банка хорошо просохла. В центре дна первой банки делаем 4 прокола при помощи гвоздя, затем такие же отверстия потребуется сделать по всему периметру ободка банки. Это будет наша заготовка будущей горелки, из которой будет вырываться при эксплуатации пламя. Следует отрезать эту деталь от банки так, чтобы длина бортика составляла 3 сантиметра. Для этого вполне подойдут бытовые ножницы, поскольку тонкая жесть, которая используется для таких банок, легко режется любым острым предметом.

У второй банки также следует отрезать дно, только сделать это нужно аккуратно, чтобы не образовались зазубрины, в противном случае придется воспользоваться наждачной бумагой или напильником.

На дно горелки следует положить кусок ваты, смоченной предварительно в бензине, а затем накрыть верхней частью таким образом, чтобы она исполняла роль герметичной крышки. Если же детали будут соприкасаться неплотно, то в щели можно вставить полоски жести, которые остались от разрезанной банки.

Использование горелки заключается в следующем – налейте бензин на верхнюю часть горелки, где были проделаны 4 отверстия так, чтобы он попал и на ободок, на котором также имеются дырки и подожгите. Тонкая жесть моментально нагреется, передаст тепло вате, смоченной в бензине, пары из нее начнут выделяться и будут поддерживать пламя.

Последний этап – сделать опоры, на которых будет располагаться котелок для приготовления пищи. Для этого можно использовать два стальных прута, которые загнуты буквой П и вкопаны в грунт параллельно друг другу. При приготовлении пищи, необходимо следить за устойчивостью котелка, чтобы он не опрокинулся.

Горелка на бензине, сделанная по этому методу, будет одноразовым прибором, так как жестяные банки для следующего раза вряд ли уже пригодятся.

Второй способ

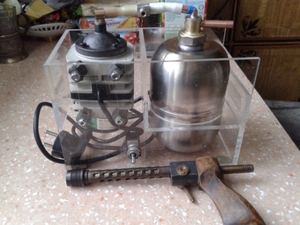

Бензиновая горелка с редуктором Чтобы сделать ее своими руками, вам потребуется:

  • Компрессор — можно использовать автомобильную камеру от грузового транспорта, которую понадобится время от времени накачивать или компрессор от старого холодильника.
  • Ресивер – для него подойдет пластмассовая канистра, объемом до 10 литров, с плотной пробкой, желательно полупрозрачной.
  • Топливный бачок – используйте 2-х литровый металлический бачок, в крышку которого следует впаять две трубки – короткую и длинную, последняя должна быть опущена на дно бачка.
  • Горелка – можно изготовить самостоятельно или же приобрести готовую в хозяйственном магазине.

Процесс изготовления своими руками заключается в следующем:

  • Наполните топливный бачок очищенным бензином, не более чем на половину емкости.
  • Поставьте самый простой фильтр на вход компрессора. Сделать его можно из воронки, на которую натягивается отрезок капронового чулка или колготок.

Работа горелки осуществляется благодаря подкачке воздуха компрессором, попаданию его под давлением в ресивер, в котором сглаживаются пульсации воздушного давления. После этого воздух отправляется в бак с топливом, где он смешивается с парами бензина. Полученная газовая смесь поступает на горелку. Регулировать интенсивность пламени можно при помощи специального винта, который, как правило, всегда имеется на горелке.

Третий способ


Самодельная походная горелка Для создания этого типа бензиновой горелки своими руками вам понадобится:

  • Плоская баночка из металла – это может быть емкость из-под крема или консервов.
  • Пемза.
  • Бензин.

Механизм такой горелки прост и не требует особых усилий. Для ее создания необходимо как можно более плотно уложить в емкость пемзу, а затем, залить сверху небольшим количеством топлива. Выполнять это нужно очень аккуратно, чтобы жидкость впитывалась в пемзу, а не выплескивалась из банки. Благодаря наличию в банке пемзы, пламя будет гореть около 15 минут, так как она из-за своей пористой структуры будет являться распределителем топлива.

Подобная конструкция поможет не только в приготовлении пищи, но и для обогрева небольшого помещения, например, гаража, походной палатки или бытовки. Чтобы разогреть еду следует дополнительно соорудить подставку для посуды, сделать это можно из проволоки, камней или иного материала. Главное, чтобы посуда стояла устойчиво.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

  • Применять качественное топливо.
  • После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
  • Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

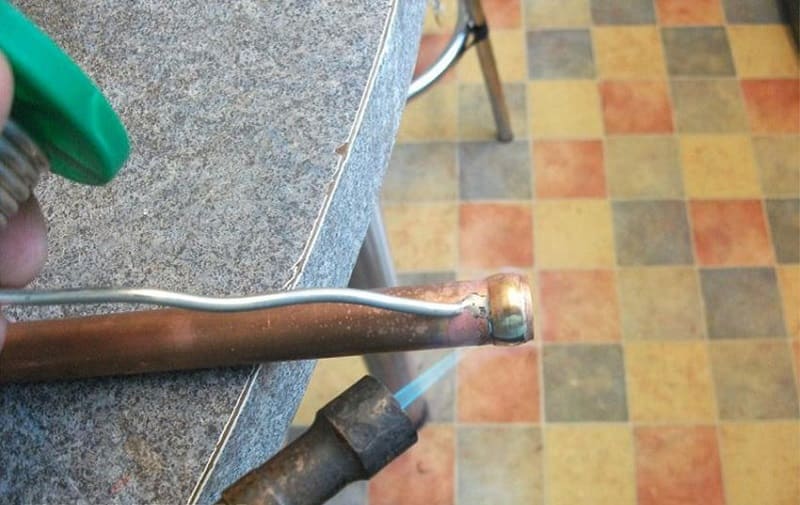

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

  1. Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
  2. Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
  3. Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
  4. Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Принцип работы паяльной лампы и меры предосторожности

В ёмкость заливают топливо. Закрывают пробкой, обеспечивающей герметичность. Встроенным ручным насосом поднимают давление. Открывают вентиль, расположенный на подающей трубке. Горючее поступает к форсунке, благодаря давлению, созданному в резервуаре. Первоначально, оно распыляется в виде мелких капель, которые поджигают открытым огнём. В течение нескольких минут испаритель разогревается. После этого из форсунки подаётся уже газообразное вещество. В таком виде топливо лучше перемешивается с кислородом и полностью сгорает.

Следует помнить, что паяльная лампа – это пожароопасный и взрывоопасный прибор. Во избежание неприятностей, необходимо строго соблюдать правила эксплуатации:

  1. Открывать крышку и заправлять ёмкость можно только после полного остывания испарителя.
  2. Не допускать нагрева резервуара выше 50°C.
  3. Следить за исправностью форсунки, вентиля и клапанов.
  4. Не допускать нарушения герметичности соединений.
  5. Использовать только тот вид топлива, который предусмотрен заводом. Бензин в испарителе керосиновой паяльной лампы взорвётся.
  6. Перевозить и хранить прибор нужно без давления, с пустой ёмкостью.

Очевидно, что паяльная лампа – очень опасный прибор. Поэтому, когда есть возможность, применяют другое устройство. В нём нет необходимости испарять жидкое топливо, так как используется готовый газ.

Как пользоваться?

Перед тем как начать использование горелки, нужно внимательно прочитать инструкцию и рекомендации производителя. Отличительная черта подобного оборудования в том, что его можно использовать исключительно на открытой местности.

Если же нужно эксплуатировать бензиновую горелку в непроветриваемом помещении, включить ее можно на короткий промежуток времени, а потом следует провести тщательное проветривание.

Для того чтобы обеспечить максимальную безопасность при использовании прибора, нужно четко следовать инструкции по эксплуатации. В противном случае может произойти возгорание или взрыв.

Разберем процесс использования бензиновой горелки.

Прежде всего необходимо заправить оборудование при помощи соответствующего топлива. Лучше всего использовать качественный бензин, чтобы устройство не вышло из строя, и не было никаких проблем. Ни в коем случае нельзя заполнять бак полностью – достаточно будет заливки на 3/4. Остальное пространство необходимо для того, чтобы во время работы создавалось давление.
Создание давления с применением особого нагнетающего насоса, который обычно включен в комплект с аппаратом. Для этого достаточно будет 10 накачиваний.
После того как необходимое давление создалось, нужно будет налить топливо в ванночку. Идеальным вариантом считается спирт, так как он не производит много копоти. После поджига в горелке создастся разогрев испарителя.
Теперь можно открыть игольчатый клапан

На данном этапе обязательно обращаем внимание на топливо, которое должно быть газообразным. Внимательно следите за тем, чтобы здесь не было никаких капель

При их обнаружении процесс разогрева нужно будет провести снова.
В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан.
Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой.
После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль.

Для того чтобы обеспечить максимальный уровень безопасности в процессе эксплуатации оборудования, стоит придерживаться правил техники безопасности.

  • Ни в коем случае нельзя продолжать использование бензиновой горелки при обнаружении утечки топлива.
  • Не рекомендуется использование топлива, которое по своим качественным свойствам отличается от рекомендованного производителем.
  • Нельзя использовать горелку длительное время. Это может стать причиной сильного нагрева баллона и его взрыва.
  • Перед началом эксплуатации каждый раз стоит проверять целостность предохранительного клапана. При обнаружении проблем лучше не включать оборудование.
  • Лучше воздержаться от применения бензиновой горелки в непроветриваемом помещении.

Как устроена газовая горелка. Принцип действия

Конструкция газовой горелки традиционно состоит из изоляционной втулки, сопла, диффузора, смесительной камеры, регуляторов поступления газа, кабельных разъемов, рукоятки, оснащенной кнопкой, кабеля, разъема и мундштука наконечника. Устройство газовой горелки может включать в себя и иные элементы – пьезоэлемент, систему охлаждения, подающее устройство. Наличие или отсутствие тех или иных комплектующих зависит от способов подачи горючего газа.

  1. Схема горелки инжекционного типа включает в себя регулятор подачи воздуха, сопло, смеситель, распределительный коллектор. Перед тем, как окончательно перемешаться, газовоздушная смесь разреживается, происходит подсос воздуха, затем струя выравнивается в диффузоре и поступает в коллектор, где равномерно распределяется по отверстиям.

В свою очередь, инжекционные горелки бывают двух разновидностей:

  • с полной инжекцией, или горелки повышенного давления;
  • с частичной инжекцией, или горелки низкого давления.

Аппараты первого типа используются преимущественно в котлах отопления и при обогреве промышленных печей. Они обеспечивают полное смешение компонентов, предназначенных для сгорания. Второй тип распространен в печах для подогрева паяльников, автокоптилках, в топках котлов Стреля и Стребеля. Зона горения таких устройств обеспечивается лишь частью необходимого воздуха, достаточное количество его набирается из окружающей среды.

  1. Неинжекционные горелки предполагают одинаковое давление для кислорода и горючего газа при поступлении их в смеситель. Их конструкция осложнена вентилятором, электрическим двигателем для привода, а также воздухопроводами. За счёт этих деталей величина неинжекционных горелок может достигать 1,9 м в длину, что делает инструмент не слишком комфортным в использовании.

Кислород и газ для горения доставляются в сопло смешения аналогичными путями. Из баллона газы посредством трубки поступают в горелку, минуя регулировочный вентиль и приемный ниппель. В камере смешения происходит уменьшение скорости потока газа (так как увеличивается сечение), и кислород с горючим газом взаимодействуют до образования однородной по всему объему горючей  смеси.  Далее смесь   через насадку на трубку выходит наружу, где и происходит образование сварочного пламени.

Из чего сделать простую горелку

В некоторых случаях совершенно нет желания долго возиться с изготовлением горелки и ее можно создать очень просто.

К примеру, отличным материалом будут служить две банки от колы. В первой на дне делают четыре отверстия по центру и несколько отверстий рядом с ободом, после чего дно отрезают. При этом следует оставить небольшой бортик в несколько сантиметров.

На второй банке отрезают только дно и, надев оставшуюся часть на первую банку все хорошенько заваривают. Дальше все просто, заливаете вовнутрь бензин и подносите к отверстиям зажженную спичку.

Но стоит запомнить, что такие самодельные бензиновые горелки достаточно недолго прослужат за счет не крепкого каркаса.
