Бензопила штиль регулировка карбюратора

Устройство карбюратора бензопилы — винты регулировки

Органов для выполнения настройки карбюратора находиться всего три, это шунтированные пружинами винты, которые предназначены для плоской отвёртки. В нижней части пилы располагается пара винтов, слева L, справа — H. Немного выше данного места располагается винт T (или S).

Какую функцию выполняют эти винты:

Винт L — это вентиль, который регулирует проход сечение канала с топливом. Он предназначен для функционирования на холостых оборотах.
Винт H, является регулировкой протока канала, по нему проходит топливо. Он предназначен настройки больших оборотов.
Винт Т, является механизмом настройки дроссельной заслонки. Он выполняет функцию определения положение заслонки при полностью отпущенном рычаге акселератора.

Устройство первых двух винтов для регулировки является очень простым: на их концах расположены иглы, которые вставляются в золотники переменного сечения (конусы). Резьбу они все имеют правую, поэтому выполняя закручивание винта в направлении часовой стрелке, пользователь углубляет иглу и этим уменьшает проток. Если выполнять вращения в противоположную строну, то будут выполняться обратные действия.

Таким методом выполняется настройка качество топливной смеси в различных режимах функционирования. Если увеличить количество топлива, то бензин не будет успевать выгорать и ДВС плохо начинает обороты. При обеднённой смеси обороты, начинают вырастать, и происходит увеличение температуры ДВС.

Стоит уточнить информацию, что даже при полностью закрученных винтах до конца, проток обоих каналов не будет перекрываться полностью, только при наличии засора.

Ремонт и настройка карбюратора бензопилы штиль 180

Stihl 180 — немецкая бензопила, предназначенная для работы в саду, заготовки дров, расчистки площадки и для других работ с древесиной. Многие полюбили ее за компактность и простоту использования. Инструмент объединил в себе, казалось бы противоположные качества, — мощность и маневренность. Немецкие конструкторы постарались над созданием этого образца, но есть у MS 180 Stihl и недостатки, с которыми сталкиваются пользователи в различных вариантах эксплуатации. Как и все механизмы, она имеет свойство выходить из строя. Что же делать в таких случаях и стоит ли обращаться в мастерские?

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

Цепь не движется на холостом ходу.
Двигатель разгоняется плавно и быстро.
Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Как определить неисправность карбюратора бензопилы?

При эксплуатации бензопилы следует внимательно относиться к появлению посторонних звуков, запахов и вибраций, поскольку это может быть сигналом неисправности карбюратора. Даже если инструмент начал периодически глохнуть, это уже свидетельствует о необходимости ремонтных работ.

Признаки неисправности карбюратора, на которые в первую очередь следует обратить внимание:

Двигатель заводится с трудно и почти сразу же глохнет.
Расход бензина несоразмерен объемам работ, топливо в цилиндре сгорает не полностью, характерен густой выхлоп.
Нарушены заводские настройки карбюратора вследствие неудачных попыток регулирования или вибрации.
Неисправна воздухоочистительная система, что провоцирует попадание частиц мусора в топливную часть инструмента.
Изношена поршневая группа (требуется замена изношенных деталей).

Разумеется, настройка карбюратора не избавит от всех проблем. Например, при попадании частиц мусора в первую очередь необходимо промыть топливную часть двигателя, а при износе поршневой группы – заменить устаревшие либо неисправные детали. Однако, в ряде случаев именно регулировка карбюратора бензопилы позволит продлить временные рамки службы инструмента до проведения капитального ремонта.

Процесс регулировки

Наладку проводят в 2 основных этапа:

основной (базовый);
точный.

Основная настройка

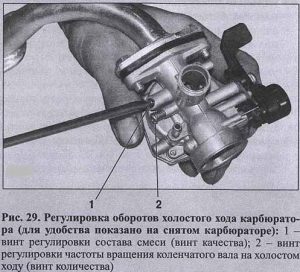

Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180

Основную регулировку карбюратора бензопилы проводят во время заводских испытаний. Во время настройки устанавливают винты H и L в положение H=L=1,25 оборота.

В течение первых 3–4 часов работы инструмент настраивают на более богатое топливо. Для этого число оборотов двигателя уменьшают на 600–700 меньше максимально допустимых значений.

Для справки: максимально допустимое количество оборотов двигателя зависит от устройства карбюратора бензопилы. Для большинства бензопил эти цифры составляют: в рабочем режиме – 12500 об/мин, в режиме холостого хода – 2500 об/мин.

Частоту вращения вала измеряют с помощью тахографа. При отсутствии такого прибора болт H устанавливают в сторону обогащения топливной смеси относительно первоначального положения.

Точная настройка

Для точной регулировки поочередно поворачивают все винты. Точную регулировку проводят до увеличения максимально допустимого числа оборотов двигателя.

Регулировка винтов карбюратора бензопилы

Настройку низких скоростей осуществляют поворотом болта H в разные стороны. Затем определяют положение с максимальной частотой вращения вала. От этого положения болт поворачивают на 1,25 оборота против хода часовой стрелки.

Внимание! При движении цепи по шине поворачивают винт T против хода часовой стрелки до полной остановки цепи. Точную настройку карбюратора проводят при работающей бензопиле

Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи

Точную настройку карбюратора проводят при работающей бензопиле. Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи.

Точную подстройку высоких оборотов двигателя осуществляют поворотом соответствующего винта. На максимальной скорости добиваются устранения посторонних звуков. Для этого поворачивают болт L на 1,25 оборота в разные стороны.

При подаче обедненной смеси инструмент издает свист. При подаче обогащенной смеси выделяется большое количество выхлопных газов. При правильной наладке посторонние звуки отсутствуют. Цепь на холостом ходу находится в неподвижном положении.

Установка винта L на бедное топливо вызывает трудности при запуске бензопилы. Установка болта H на «бедное» топливо приводит к потере мощности. Наладка обоих винтов на «богатое» топливо приводит к значительному снижению скорости вращения вала.

Процесс регулировки карбюратора бензопилы

Нужно ли разбирать бензопилу перед регулировкой?

Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.

Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.

При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

винт L – на один оборот;
винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Как же работает карбюратор на бензопиле — разбираемся с подачей топлива в устройство

Итак, рассматриваемое устройство на современной бензопиле имеет простой принцип работы, который основывается на разрежении. Наверное, при ремонте бензопилы не раз каждый пильщик задавал себе вопрос, почему на агрегате отсутствует топливный насос. На таком небольшом агрегате попросту негде устанавливать насос, и его функцию подачи топлива выполняет сам карбюратор. Чтобы разобраться, как работает карбюратор бензопилы, рассмотрим для начала особенности подачи топлива в механизм.

Это интересно!Возвращаемся к нашей бензопиле Дружбе, в которой бензобак расположен выше мотора. Такая конструкция сделана неспроста. Ведь в конструкции старых бензопил также отсутствует бензонасос, только его роль выполняет расположение бензобака над карбюратором и двигателем в целом. Топливо поступает в карбюратор самотеком через топливопровод, а исключается его переизбыток за счет принципа работы поплавковой камеры, о чем было сказано выше. Как же происходит подача топлива в современных бензопилах с мембранными карбюраторами? В современных бензопилах подача топлива в карбюратор происходит через специальную мембрану, которая на схеме ниже обозначена под цифрой 4.

На схеме эта мембрана обозначена в виде пунктирного овала. Ее перемещение происходит за счет разрежения давления. Возникает вполне уместный вопрос о том, откуда же возникает это разрежение. Рассмотрим в деталях, для чего будем опираться на схему ниже.

Штуцер под номером 1 соединен с бензобаком, который расположен ниже уровня расположения карбюратора. Топливо по закону физики не сможет поступать в карбюратор по такой схеме. Именно для этого в конструкции рассматриваемого устройства имеется штуцер 2 (он также может быть представлен в виде отверстия, что зависит от модели инструмента, однако принцип работы карбюратора бензопилы идентичен). Через штуцер 2 происходит поступление в карбюратор давления, забор которого происходит через канал из камеры КШМ (кривошипно-шатунного механизма). На схеме показано черной линией.

Из камеры КШМ в камеру карбюратора через штуцер 2 происходит попеременная подача воздуха под давлением, цикличность которого зависит от скорости вращения коленчатого вала инструмента. Именно поэтому перед стартом бензопилы нужно изначально без зажигания сделать несколько движений стартером (который приводит в движение коленвал), чтобы закачать бензин в камеру сгорания, а уже после этого осуществлять запуск.

При создании разрежения давления мембраной 4, происходит попеременное открытие и закрытие клапана 3. Топливо поступает по камере карбюратора, и направляется к впускному клапану под номером 5. Клапан 5 открывается в зависимости от создаваемого давления, но уже не мембраной, а самим топливом. Далее топливо поступает через фильтрующий элемент под номером 6, и перемещается уже в очищенном виде до иглы. Дальнейшая схема работы карбюратора бензопилы описана в следующем разделе.

Особенности промывки в ультразвуковой ванночке

Если вы задаетесь вопросом о том, как промыть карбюратор бензопилы без разборки, то ответ на него только один — никак. Ультразвуковая ванночка в таком случае также бесполезна, так как в процессе очистки необходимо обеспечить свободный отвод загрязнений из каналов. Если карбюратор не разобрать, то этим загрязнениям попросту некуда будет деваться, и итог такой прочистки будет попросту бесполезным.

Некоторые владельцы бензоинструмента ищут различные промывочные жидкости и добавки в топливную смесь, надеясь на их эффективность. Все эти препараты и концентраты являются попросту бесполезными, и если желаете действительно произвести высокоэффективную прочистку карбюратора, тогда следует воспользоваться специальной ультразвуковой ванночкой. Даже если ваш сосед вас убедил в эффективности таких концентратов, тогда представьте себе картину, когда все загрязнения поступают в цилиндр. Естественно ни к чему хорошему это не приведет, и как следствие. В скорости понадобится разбирать и ремонтировать или менять ДВС.

Очистка каналов ультразвуков является самой эффективной, но даже при учете этого фактора, говорить о полном восстановлении не приходится. Все зависит от масштаба засорения механизма.

Кроме того, необходимо досконально знать, как правильно выполнять эту процедуру. В частности, необходимо рассчитать время промывки, а также температуру. Принцип промывки карбюратора бензопилы в ультразвуковой ванночке имеет следующий вид:

Карбюратор демонтировать с бензопилы, и разобрать его
Разбирать карбюратор необходимо с той целью, чтобы обеспечить более глубокое проникновение очистительной жидкости внутрь каналов
В емкость помещается карбюратор, кроме мелких деталей и резиновых мембран
В емкость необходимо залить специальную жидкость Ultra Red, которая смешивается с водой
Включить установку на соответствующий промежуток времени 10-15 минут

После окончания процедуры, понадобится произвести продувку каналов сжатым воздухом, но осторожно. После этого оценить качества промывки, и уже после этого производить сборку механизма

Чем промывать карбюратор бензопилы?

Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
После полного высыхания все детали нужно установить в обратной последовательности.

После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.
