Бульдозер на мотоблок своими руками

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

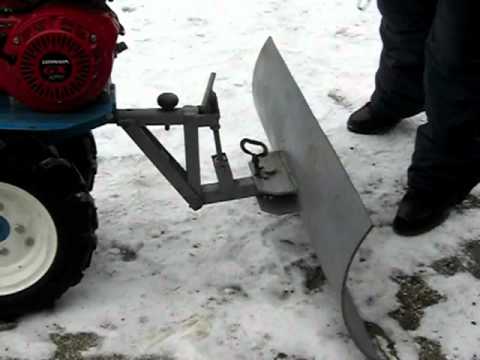

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

чертежи;
сварочный аппарат;
набор инструментов;
стальные трубы;
колеса от автомобиля или листовой металл;
донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

стальной лист;
сиденье;
пара колес;
труба;
сцепка;
инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров. Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Предлагаем ознакомиться Плетение корзин из лозы своими руками

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм. Для усиления устройства можно применить стальную полосу толщиной не меньше 5 миллиметров. Разделка металла выполняется по схемам. Полотно самого отвала содержит 4 сегмента: фронтальный, нижний и 2 боковых. Собранная конструкция требует усиления. Для этого по вертикали привариваются компоненты, вырезанные из металла толщиной 5 мм.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате. Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить. Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Для осуществления работ потребуются:

листовой металл;
углошлифовальная машина с дисками;
электрическая дрель;
комплект сверл;
болты с самоконтрящимися гайками (со вставками из пластика);
сварочник с электродами;
ключи гаечные;
профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Усиливающую раму отвала сваривают из профильной трубы

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша. Им придают овальную форму.

Как сделать своими руками

Если у вас уже имеется мотоблок, то вы вполне можете сделать данное конструкционное дополнение своими руками. Наиболее часто люди покупают агрегат марки Нева.

Для сборки отвала вам могут понадобиться следующие материалы и инструменты:

ковш от старой и уже ненужной лопаты;
лист железа толщиной не менее 2-3 мм;
жестяная бочка;
нож;
болгарка;
сварочный аппарат;
перфоратор и электродрель.

Этот список может быть расширен дополнительными материалами в зависимости от того, какой вариант исполнения был выбран. Например, это список может быть расширен следующими материалами:

стойка;
жестяная полоса толщиной 5 мм;
ребра жесткости толщиной 3-4 мм;
проушины крепления для тяги;
сверла, шайбы, гайки и болты (М12,М10, и М8);
штанги с длиной в 520 мм;
лист резины и т.д.

По завершению подготовительного этапа в плане нахождения необходимых инструментов и материалов, можно приступать к сборке лопаты отвала своими руками.

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

работает в паре с мотоблоком;
крепится спереди;
прост в обслуживании.

Насадка для уборки снега Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.

Пошаговое руководство по сборке

Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.

Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.

Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.

При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают также от мотороллера.

Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

Подготовка к работе

Установить снегоуборочный нож можно на раму любого мотокультиватора с мощностью не менее 4 л. с. и весом больше 50 кг. Также, пересмотрев чертежи плуга для мини-трактора своими руками, их можно подкорректировать под свои потребности, если в хозяйстве имеется мини-трактор

Для этого агрегата важно, чтобы он не был легким. Чем тяжелее он будет, тем проще будет разгребать сугробы

Для работы такого типа хорошо подходит мотоблок Нева отечественного производства. Техника имеет высокий эксплуатационный коэффициент. Мотоблок приспособлен к тяжелым погодным условиям при максимальных нагрузках.

В процессе изготовления лопаты для мотоблока понадобятся такие инструменты:

Сварка
Рулетка
Болгарка с отрезными и шлифовочными дисками по металлу
Электродрель
Набор ключей
Отвертка
Малярные кисти и краска

Завершив подготовку инструмента, можно приступить к выбору материала для изготовления приспособления. Для этого могут подойти многие металлические изделия с хорошим показателем прочности.

Лопата может изготавливаться из таких материалов

Нерабочий газовый баллон. Стенки изделия изготовлены из толстого и прочного металла, поэтому сделав такой отвал, можно будет убирать утрамбованный снег, выравнивать грунт, сгребать щебень и песок.
Большая бочка с емкостью 200 л. При выборе такого материала нужно помнить, что сталь изделия нетолстая, и такой материал сможет выдержать только уборку снега, который недавно выпал и не уплотнен.
Металлические полосы. При изготовлении могут подойти бамперы грузовых автомобилей либо рифленая сталь для покрытия пола производственных помещений.

Для изготовления снегоотвала можно также использовать плуг Зыкова, чертежи и размеры. В качестве материала для поворотного механизма нужно выбирать сталь с толщиной более 10 мм. Такой материал легко найти в местах приема металлолома. Для крепления понадобится профиль стальной трубы примерно 20×40 мм.

Работая с рыхлым снегом и глубокими буграми, техника может вязнуть и буксовать. Такая проблема решается установкой гусениц на полуось тягача. После этого снегоуборщиком можно работать, в любых условиях не теряя продуктивности.
