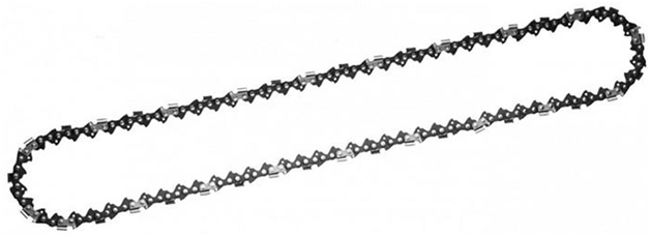

Цепь для бензопилы 50 звеньев

Из каких элементов состоят цепи для бензопил

Пилы с бензиновым двигателем применяют для продольной и поперечной распиловки стволов деревьев, а также готовых пиломатериалов. Однако чтобы правильно установить на мотопилу цепь необходимого размера, надо узнать её конструкцию, которая была изобретена в 1947 году Джозефом Коксом и с тех пор существенно не изменилась. На предприятиях рабочий должен узнать правила безопасности при распиловке пиломатериалов профессиональным инструментом. После прохождения вводного инструктажа ставится допуск к работе. Правильный выбор цепи, увеличивает производительность бензопилы. Пильная цепка состоит из трёх видов звеньев:

Как посчитать звенья

Многие пользователи не знают, как правильно посчитать количество звеньев цепи, хотя делается это достаточно просто. Считать лучше по хвостовикам. Для того чтобы не сбиться при подсчете, хвостовик с которого начинаете считать, нужно пометить. Сделать это можно маркером или приклеив на него бумажку.

Второй вариант подсчета — считать количество соединительных звеньев. Быстрее считать парно, для этого цепь нужно размотать, сложить пополам и разложить на ровной поверхности, например, на столе.

Важно! При подсчете не критично ошибиться на одно звено в большую сторону. Если недосчитаться одного звена, то при выборе и покупке запасной цепи можно сделать ошибку и приобрести короткую цепь, установить которую на бензопилу будет невозможно

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.

Виды пильной гарнитуры

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Шаговые характеристики пильной цепи

Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.

Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.

Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.

Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.

Как узнать

Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:

  • Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
  • Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
  • Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.

От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.

Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.

Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.

Мощность бензопилы в зависимости от шага цепи

Как выше уже было сказано, чем больше шаг цепи, тем больше должна быть мощность двигателя бензопилы. А какие это конкретно цифры? Давайте рассмотрим.

  • 3/8″P — от 1,6 л.с. (1,2 кВт);
  • 0,325” — от 1,8 л.с. (1,47 кВт);
  • 3/8” — от 3 л.с. (2,21 кВт);
  • 0,404” — от 4,5 л.с. (3,31 кВт).

Соблюдение этих параметров позволит поддерживать пиле необходимую скорость вращения цепи, в результате чего мотор не будет чувствовать перегрузки и соответственно не будет греться. Также вы избежите излишнего расхода топлива, а также такого явления, как заклинивания цепи в древесине.

Если же поставить цепь с небольшим шагом на слишком мощную бензопилу, то это приведет к неоправданно большому расходу бензина. Но если менее мощного аппарата нет, а нужна при этом бОльшая точность распила, то ничего страшного не будет, если воспользоваться цепью с меньшим шагом.

Однако вышеуказанные мощностные характеристики подходят, если бензопилу предполагается использовать не постоянно, а лишь эпизодически. Для постоянной же профессиональной деятельности необходимо будет соблюсти уже такие условия:

  • 0,325” — от 2,5 л.с (1,84 кВт);
  • 3/8” — от 4 л.с. (2,94 кВт);
  • 0,404” — от 6 л.с. (4,41 кВт)

Шаг 3/8″P не указан, так как для профессиональной деятельности не используется.

Соблюдение таких соотношений позволит бензопиле прослужить как можно дольше.

Зависимость шага от дополнительных характеристик пильных цепей

Сравнительная таблица характеристик цепных электропил.

Во время движения цепи и разрезания древесины на нее действуют весьма высокие нагрузки, в связи с этим важной характеристикой является толщина элемента звена, входящего в паз шины и скользящего в нем. Это значение также показывает толщину скрепляющих элементов звеньев

Измерить ее можно обычным штангенциркулем.

Типичные значения толщины направляющего элемента:

  • 1.1 мм;
  • 1.3 мм;
  • 1.5 мм;
  • 1.6 мм;
  • 2.0 мм.

Толщины 1.1 и 1.3 мм используют для изготовления цепей начального уровня, предназначенных для проведения незначительных работ. Чаще всего длина шага при этих значениях составляет 0.325”, что подразумевает щадящий режим и невысокие нагрузки.

Величина 1.5 мм – наиболее встречаемая на рынке бензопил и комплектующих, этого значения достаточно, чтобы обеспечит безопасную работу при шаге 3/8”. Однако данная величина всегда будет говорить о том, что цепь не предназначена для ведения профессиональной деятельности.

Направляющие, которые имеют толщины 1.6 и 2.0”, предназначены для ведения самых сложных работ, то есть допускают посменное использование оборудования. При этом нужно знать, что эти два значения являются определенным классификатором, указывающим на то, что металл для изготовления этих цепей выплавляется из особых марок стали, то есть закладывается в конструкцию повышенная прочность.

Все выпускаемые цепи могут отличаться глубиной разрезания. Она характеризуется высотой режущего зуба (профиля). Высота измеряется между верхней полкой режущей кромки и ограничителем (все это находится на одном сегменте). Существуют низкопрофильные и высокопрофильные цепные изделия.

Шаг цепи (а/2) и толщина хвостовика (б).

Чем выше профиль, тем выше вход в древесину и, соответственно, скорость распиливания. Высота профиля влияет на возникновение вибраций, которые могут вызвать повышенный износ привода или проблематичность удержания инструмента в руках, чем выше режущая часть, тем более сильными будут вибрации. Также высокопрофильная цепь требует повышенной мощности двигателя.

Бытовые бензопилы всегда имеют цепь с низким профилем. Профессиональные устройства сочетают разные варианты, но всегда придерживаются того, что если цепь с большим шагом, то ее профиль низкий, а если шаг 0.325 профиль делают высокий.

Подобные вариации создают возможность увеличивать скорость резания не шагом, а высотой профиля (глубиной пропила). Тем не менее большинство профессиональных инструментов для валки леса делают акцент на увеличение шага, а не высоты профиля, аргументируя это тем, что бензопила в таком варианте более управляемая.

На что влияет расстояние между зубьями

В пильной цепи, расстояние между режущими зубьями напрямую влияет на её производительность. Чем больше, тем глубже режущая кромка может врезаться в древесину, при условии правильной заточки ограничителя.

Соответственно на более мощные бензопилы, допустимо устанавливать гарнитуру с большим расстоянием между соседними звеньями и наоборот.

Если на мощную бензопилу поставить пильную гарнитуру ¼ дюйма, то производительность значительно упадет, а нагрузка на двигатель вырастет, т.к. пила будет работать в разнос и превышать максимально допустимые обороты, что в конечном итоге может привести к перегреву и задирам ЦПГ.

И наоборот, установка цепи с большим шагом на слабую бензопилу приведет к тому, что мощности пилы будет не достаточно для нормального распила, конечно, это не повлечет тяжелых последствий, как в первом случае, но работать таким инструментом не комфортно.

Также, от расстояния между звеньями зависит качество и точность реза. Чем дальше друг от друга соседние режущие зубья, тем сильнее вибрация при работе и ниже точность реза. Для более точного реза следует выбирать пильную гарнитуру с меньшим шагом. Этот фактор нужно учитывать тем, кто занимается фигурной резьбой бензопилой по дереву.

Большое влияние шаг цепи оказывает на так называемый «отскок». Чем больше расстояние между зубьями, тем вероятность того, что бензопила отскочит, выше.

При подборе цепи действует правило, что шаг (расстояние между зубьями) пропорционален мощности, но точность реза находится в обратной зависимости, т.е. чем расстояние больше, тем точность ниже.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпкамиШаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Виды цепей для бензопилы

Те, кто сталкивался с распиловкой древесины, знают, что пилить ее можно либо вдоль волокон, либо – поперек. Исходя из этого, выпускаются разные виды цепей для бензопил: для поперечного либо продольного разрезания древесины. В обоих случаях разница сопротивления материала будет существенно отличаться. Для продольного пиления зубья затачиваются под углом от 5 до 15°. Поперечный распил требует заточки инструмента под углом 25-35°. На рисунке ниже показано, как определяется угол заточки зубьев.

Цепи для продольного пиления используются крайне редко, ведь намного проще распустить заготовку на циркулярке. По причине низкого спроса производители данного инструмента особо не занимаются его усовершенствованием, и найти в продаже цепь для продольного пиления довольно сложно. Большинство покупателей бензопил выбирают инструмент с поперечным типом реза, и он является самым востребованным как среди профессионалов, так и среди домашних мастеров. Но, перед тем, как выбрать цепь для бензопилы, следует изучить основные параметры, влияющие на производительность и качество работы инструмента.

Как правильно выбрать цепь?

Цепь наряду с двигателем является важнейшей функциональной деталью, поэтому при активном использовании часто подлежит ремонту, заточке или полной замене. Старую, изношенную цепь лучше заменить полностью, а для этого необходимо знать некоторые правила выбора:

При замене любой запчасти (звездочки, шины или цепи) нужно помнить о совместимости элементов электропил, то есть приобретать детали только фирмы-производителя: например, для электропилы Makita требуется цепь производства компании Makita .
Подбирайте цепь в зависимости от целей. Если вам необходима большая мощность, выгоднее приобрести изделие с шагом 3/8 дюйма, при невысоких нагрузках достаточно 0,325 дюйма

Объем цилиндра в данном случае роли не играет.
Обратите внимание на угол заточки – это пригодится для дальнейшего ухода, ремонта или восстановления. Для большей производительности выбирайте угол 30º — он легче воспринимает большие нагрузки

Однако при сложной обработке древесины (если она сырая или промерзлая) лучше остановится на показателе 10º.
Длина цепи должна обязательно соответствовать размерам шины. В процессе работы она может вытянуться, провиснуть, но вопрос решается простым удалением 1-2 звеньев.

Безусловно, необходимо учитывать способ и материал распила. Например, для продольного реза лучше выбирать цепь с небольшим углом заточки. Производительность будет меньше, зато срок службы заметно увеличится.

Один из показателей выбора цепи – шаг, который принято измерять в дюймах. Это интервал между заклепками, деленный на два. Сейчас существует единая система обозначения и общепринятые стандарты – 3/8, 0,325 и 0,404 дюйма

Критерии выбора

Качество бюджетных и фирменных цепей существенно отличается. Многие владельцы дешевых бытовых бензопил предпочитают эксплуатировать свою технику с более совершенными пильными гарнитурами ведущих брендов Штиль, Хускварна и Oregon. Неофициальный рейтинг зафиксировал рост потребительского спроса на аналогичную продукцию торговых марок Hammer и PowerSharp.

Стандартная длина шины бытовой пилы мощностью 2-2,5 л.с. составляет 40-45 см. Размер высокопроизводительных аналогов профессионального класса доходит до 70 см.

Более высокий ценовой уровень фирменных шин и цепей компенсируется высоким качеством сложных распиловочных работ, увеличенным ресурсом, стабильностью рабочих характеристик на протяжении всего времени назначенного производителем срока службы.

Сфера применения

Твердосплавная цепь хорошо подходит, а иногда и просто незаменима для распиловки твердой и сверхтвёрдой древесины. Например:

  • мореного дуба;
  • запаренной древесины, по плотности схожей с костью;
  • древесины твердых пород первого реза (от пня), комля, особенно сухого и свилеватого (с перекрученными волокнами);
  • сухой древесины с мощными суками;
  • древесины со льдом на поверхности или с загрязнениями песком или почвой.

Бензопилы с твердосплавными цепями используют при резки льда для любых нужд, в том числе и для создания ледяных скульптур.

Бригады спасателей МЧС штатно используют только такую режущую гарнитуру, даже когда приходится разбирать завалы из обычной древесины. В экстремальных ситуациях некогда следить за сохранностью цепи. Часто случаются касания режущей кромкой камня, земли, попадание в дереве металла. Обычная цепь мгновенно выйдет из строя и потребуется замена, а при ЧП на это нет времени.
