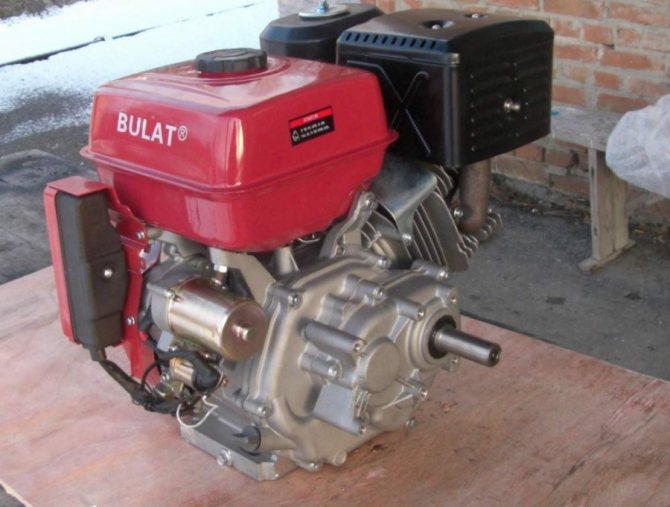

Что можно сделать из двигателя мотоблока

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует). На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

  • диски;
  • Т-образный поводок (раму);
  • стойки;
  • винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

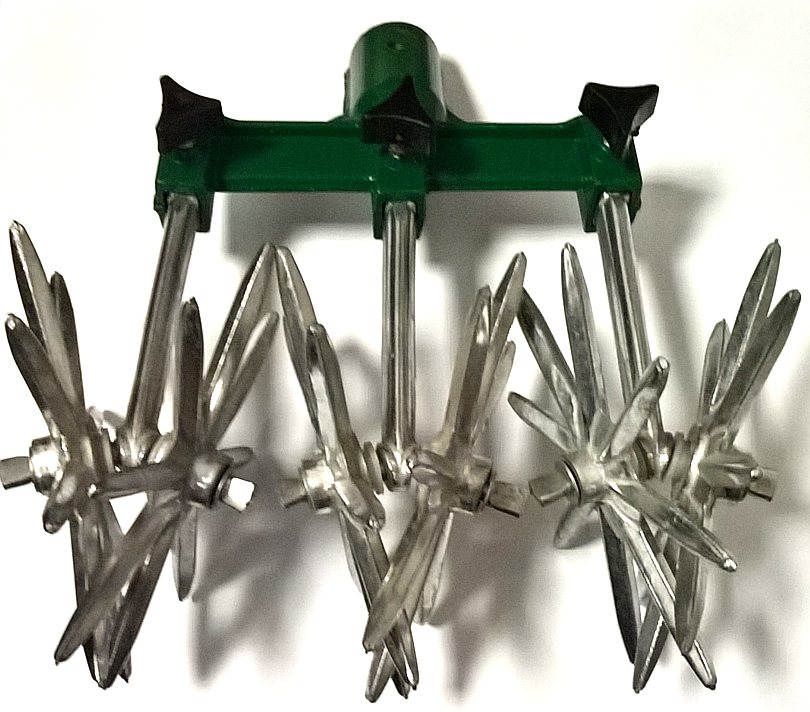

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

  • рулетка;
  • сварочный аппарат;
  • болгарка;
  • электрическая дрель;
  • молоток;
  • алюминиевый хомут;
  • нержавеющая сталь толщиной 2 мм;
  • металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

  1. Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
  2. В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
  3. Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
  4. Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Агрегаты с электроприводом

При обработке небольших земельных участков хорошим подспорьем может стать культиватор на электроприводе. Наиболее популярной является промышленная модель «Крот». Как правило, электрокультиватор имеет меньшую мощность, а его использование ограничивается шнуром электропитания. Но все же данная техника весьма популярна среди дачников. При этом многие умельцы предпочитают изготавливать самодельный электрокультиватор своими руками.

Принцип работы

Силовым агрегатом электрокультиватора является электродвигатель, который передает крутящий момент на фрезу колесного типа или другой элемент землеобработки через редуктор. Органы управления техникой располагаются на руле. Чаще всего электрокультиваторы одноколесные

Как сделать самодельный отвал на мотоблок

Мотоблок может служить качестве бульдозера для выравнивания грунта, очистки тротуаров или дорог от грязи и снега. Для этого его нужно сделать самодельный отвал на мотоблок, как правило используется листовой металл толщиной 1-2 мм. Внутри отвала привариваются четыре стальные ребра (жесткости) из листа толщиной 3-4 мм.

В них по месту высверливают отверстия для скрепления отвала со штангами в строго вертикальном положении по отношению к передку мотоблока. Низ отвала также лучше обшить жестью, чтобы он не зарывался в землю.

  • 1 – лист отвала (жесть);
  • 2 – стойка 4шт (ребра жесткости);
  • 3 – нижний лист отвала (жесть);
  • 4 – нож;5 – проушина крепления тяги.

Как сделать вездеход из мотоблока описание и фото

Перед тем, как сделать вездеход из мотоблока, нужно решить какой тип вездехода необходим, исходя из своих потребностей. Если же с гусеничными механизмами отсутствует опыт работы, рекомендуем начинать с обычного пневматика.

Дальше нужно определить условия эксплуатации, вместимость и грузоподъемность вездехода. После этого переходим к созданию эскизов конструкции вездехода. Для этого намечаем расположение всех агрегатов и узлов будущей машины.

Для создания вездехода нельзя использовать любой двигатель. На нем обязательно должно быть принудительное охлаждение. Для этого прекрасно подойдут двигатели от мотоблоков с воздушным или водяным охлаждением. Кроме этого у двигателя должен быть большой запас мощности, чтобы у вездехода была возможность передвигаться в любых условиях.

Для расчета максимальной мощности используется формула: nдв.макс.=10-3Nуд.mп, где максимальная мощность — nдв.макс., удельная мощность на тонну веса — Nуд, ее пределы устанавливаются от 20 л.с. до 35 л.с.

Если собираетесь использовать вездеход в течении всего года, желательно выбрать четырехтактный мотор. Они стабильнее работают и легче запускаются при минусовых температурах.

Какой тип двигателя выбирать на вездеход — дизельный или бензиновый?

Здесь нет конкретных рекомендаций, потому что у каждого из них есть свои плюсы и минусы.

Для использования в вездеходах хорошо зарекомендовали себя двигатели отечественного производства: М-67 от мотоциклов и автомобильные двигатели семейства «Заз». Также часто встречаются двигатели, у которых за основу взяты тракторные пускачи. В последнее время широкое распространение получили самодельные вездеходы из мотоблоков. Это связано с тем, что на рынках появилось много недорогих китайских мотоблоков с двигателями достаточной мощности. Такие моторы показали свою надежность и неприхотливость по довольно низкой цене.

Для создания ходовой части желательно использовать независимую подвеску колес. Несмотря на более сложную технологию, они предоставляют более комфортные условия для водителя и пассажиров. Можно добиться превосходного результата используя их вместе с колесами из пневматики низкого давления.

При изготовлении рамы используют два вида конструкции: пространственную и плоскую. Также для гусеничных машин — цельную, для колесных машин — сочлененную. Можно использовать сочлененную конструкцию рамы для гусеничного вездехода, что даст большую почву для развития конструкторской мысли.

Однако большая сложность сочлененной рамы мало применяется для создания вездеходов своими руками. Для того, чтобы изготовить раму для вездехода, понадобятся уголки, швеллеры и трубы разных размеров и сечений.

Мотособака и каракат

Тот, кому довелось кататься на импортном мотобуксировщике, наверняка увидит в его конструкции очень много схожего с обычным мотоблоком. Почти такой же передний тяговый узел с двигателем, аналогичный способ передачи крутящего момента, схожие органы управления на руле. Не хватает только резиновых гусениц, с помощью которых мотособака будет тянуть сани и седока по заснеженному полю.

Реализуя свою мечту о мотобуксировщике, заядлые рыбаки и охотники могут пойти двумя путями: купить готовую снегоходную приставку или сделать ее своими руками.

Сегодня в промышленных масштабах производятся гусеничные приставки практически ко всем типам мотоблоков (Нева, Салют, Агат, Фаворит, Каскад, Форза и др.) Цена этого узла довольно высока (около 30 тыс. рублей).

Поэтому тот, кто старается сэкономить и при этом хорошо знаком с гусеничной ходовой конструкцией, может изготовить ее и лыжные сани самостоятельно. Для этого нужно сварить прочную раму, на которой разместятся двигатель и руль, ходовая и ведомая звездочки, а также два промежуточных вала с резиновыми катками.

Говоря о том, что можно сделать из мотоблока, стоит упомянуть и о такой интересной самоделке, как каракат. Сила этой машины в ее огромных колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

Иногда для изготовления шин сверхнизкого давления используют автопокрышки от грузового транспорта. Их облегчают, аккуратно вырезая часть поверхности электрическим лобзиком, оставляя только часть борта и грунтозацепный протекторный рисунок.

На каракат из мотоблока ставят самодельные колесные диски, дорабатывая и расширяя стандартные автомобильные. На легкий мотоблок также можно поставить весьма оригинальный колесный диск. Для этого по контуру сваривают два алюминиевых тазика, вырезают дно под размер ступицы, снабжают их ребрами жесткости и боковыми ограничителями для фиксации камеры.

При внешней неуклюжести каракат на базе мотоблока на удивление проходим и устойчив. Он не только легко преодолевает заболоченные низменности, но при этом способен перевозить довольно значительный груз (до 100 кг).

Тот, кто планирует собрать квадроцикл, используя в качестве основы мотоблок, должен быть готов к тому, что сверхвысокой скорости на нем он не достигнет. Зато по маневренности и проходимости такой аппарат ничем не уступит более дорогому фирменному «брату».

Посадка в самодельном внедорожнике остается традиционной «мотоблоковской», а не мотоциклетной как в «квадрике». Делать своими руками колесные диски для такого квадроцикла не нужно. Можно использовать стандартные от любого легкового авто,  рассчитанные на установку широкопрофильной «грязевой» резины.

Гусеницы

Гусеницы для снегохода можно сделать собственными руками, используя следующие материалы:

  • ленты от конвейера;
  • мотоциклетные цепи;
  • водопроводные трубы.

Скорость самодельного снегохода может составлять около 60 км/час, поэтому во время езды нужно соблюдать технику безопасности.

Для легких снегоходов из мотоблока обычно создаются гусеницы из транспортерной ленты и роликовой цепи. Для создания таких гусениц не нужно обладать какими-либо навыками или иметь специализированное оборудование.

Для продления срока использования ленты ее края прошиваются леской. При этом шаг между стежками должен быть равен 1 см. Это позволит предотвратить разлохмачивание ленты. Для образования кольца лента сшивается с торцов.

Выбор толщины используемой ленты зависит от мощности создаваемого агрегата. Чем она выше, тем толще должна быть лента.

Дополнительная оснастка мотоблока

Хочется отметить, что большинство самоделок можно подразделить на несколько обширных категорий – стандартные навесные дополнения и капитальная реконструкция мотоблока, когда моторизированный агрегат будет выступать в качестве основы. Большинству дачников и садоводов-огородников доступны следующие усовершенствования для механизированных устройств обработки почвы:

  • снегоуборочная система;
  • система для перемещения сыпучих стройматериалов: песок, щебень и т. д.;
  • газонокосилка для стрижки газонов и удаления бурьяна;
  • система посадки и копки картофеля, которая значительно упрощает выращивание данной овощной культуры;
  • плуг и устройства для окучивания зелёных насаждений.

Но прежде чем усовершенствовать мотоблок, важно понимать, что устройство должно обладать достаточным запасом мощности. Хотя в большинстве случаев бензиновые и дизельные устройства ещё на стадии производства разрабатывались с запасом мощностных характеристик и домашнему мастеру просто глупо не воспользоваться этим

Если рассматривать мотоблоки, работающие от электричества, то они не всегда могут, подойди для экспериментов. Именно по этой причине самоделки применяются для оборудования, работающего на жидком топливе.

Это интересно: Способы увеличения скорости на мотоблоке — это важно знать

Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

  1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
  2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
  3. В нижней части рамы крепится бункер для картофеля.
  4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

Как сделать культиватор из бензопилы своими руками?

Чтобы не допустить ошибок при сборке, фермеру потребуется соблюдать определенный порядок сборки.

Алгоритм изготовления выглядит следующим образом:

  1. В самом начале нужно сварить опорную раму. Она должна иметь форму куба. Для этого уголки свариваются между собой таким образом, чтобы общая конструкция получила размеры 32×32 см. Места сварки потребуется зачистить при помощи шлифовальной машинки. В крайнем случае можно использовать специальный диск для болгарки;
  2. Прежде, чем устанавливать все остальные элементы, готовую раму нужно покрасить. Краска защитит каркас от образования ржавчины. Для этого все металлические детали остова нужно покрыть грунтовкой. После ее полного высыхания на детали наноситься краска;
  3. Пока краска сохнет, нужно снять двигатель бензопилы. Делать это нужно аккуратно, чтобы не допустить разрыва шлангов или потери мелких деталей;
  4. Готовый мотор необходимо установить на поперечные уголки рамы. При этом между каркасом и двигателем нужно постелить резиновый коврик. Он будет гасить вибрации мотора, из-за чего работать с техникой станет гораздо удобней;
  5. Сразу после монтажа мотора следует установить топливный бак. Крепить его лучше всего при помощи кронштейнов;
  6. Далее на угловых стойках, расположенных вертикально, потребуется закрепить промежуточный вал;
  7. Чтобы установить ходовой вал, его подшипники нужно присоединить к продольным уголкам;
  8. Чтобы сделать ручки для культиватора, нужно использовать металлические трубы. Их диаметр не должен превышать 3 см. Трубы также придется покрасить. После полного высыхания краски на верхние концы труб нужно установить резиновые антискользящие накладки;
  9. Чтобы обеспечить передачу крутящего момента на колеса техники, в конструкции нужно установить звезду на 41 зубец. Перед этим необходимо убедиться, что ни один из ее зубьев не поврежден, а на самой звезде нет трещин и других дефектов.

После сборки культиватора в его бак понадобиться залить свежую топливную смесь из бензина и моторного масла. При ее приготовлении следует соблюдать ту же пропорцию, что указана в инструкции по эксплуатации бензопилы. Затем нужно смазать редукторы и зубчатые звезды. Для этого подойдет трансмиссионное масло.

После заправки культиватора, его следует протестировать. Для этого следует сделать пробный прогон техники по участку. Сначала сошник нужно выставить в положение минимальной глубины обработки. При первом проходе необходимо следить за работой мотора – он не должен дымить или слишком сильно вибрировать. После первичной проверки сошник нужно выставить в положение более глубокой обработки грунта. Если во время вторичного прогона техники она не издает скрипящих шумов и не дымит, значит ручной культиватор полностью готов к использованию.

Начало работы

Итак, мы подошли к самому интересному месту — сборке мотоблока по типу Нева своими руками. Перед началом работы рекомендуется запастись самыми востребованными инструментами, а именно: болгарка, дрель, сварочный аппарат, плоскогубцы, накидные ключи, болты, винты, гайки.

Преимущество такого подхода — практически нулевая стоимость. Фото самодельных мотоблоков представлены ниже.

  • Комплектные трансформаторные подстанции КТП
  • Изготовление емкостей и резервуаров

  • Сигнализаторы СУМ1

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

  • «донор», с которого снимаются некоторые запчасти;
  • чертежи (из Интернета или паспорта заводского мотоблока);
  • сварочный, желательно и мини-токарный агрегат (есть школьного типа);
  • набор инструментов.

Инструкция по изготовлению

Определившись с конструкцией с подходящими параметрами, можно приступать к созданию агрегата.

Создание рамы пошагово

Для создания рамы обычно используют стальные трубы квадратного сечения или уголки, также можно использовать швеллеры.

Рассмотрим изготовление рамы-переломки.

  1. Разрезать металлическую трубу на нужные по размерам элементы. Их количество и параметры подбираются в зависимости от предполагаемых размеров и грузоподъемности агрегата.
  2. Сварить две полурамы и соединить между собой с помощью шарниров. Для этих целей, подойдет карданный вал от грузового автомобиля.

Еще один вариант рамы – цельнометаллическая. В такой конструкции необходимо соединить между собой 2 лонжерона (правый и левый) и 2 траверса (передний и задний). Лонжероны и траверсы изготавливают из швеллера. В качестве поперечной балки используют металлический брус.

В задней части рамы рекомендуется сделать сцепку, чтобы можно было использовать навесные орудия и тележку (прицеп).

Изготовление и монтаж ходовой части

Для оборудования самодельного трактора полноценной передней ходовой частью можно приобрести ступицы в сборе с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой.

Или смонтировать все самостоятельно. Для этого:

  1. Подобрать металлическую профильную трубу (должна соответствовать размерам передней оси).
  2. К торцам трубы прикрепить колесные ступицы.
  3. Получившуюся ось закрепить по центру передней рамы.
  4. Смонтировать рулевые тяги, после чего выровнять их с рулевым редуктором.
  5. Установить и отрегулировать рулевую штангу и руль.

  6. Заднюю ось изготовить подобным образом из профильной трубы и ступиц.
  7. Смонтировать шкив, через который будет передаваться крутящий момент от двигателя к другим элементам ходовой части.

Установка мотора

Для крепления двигателя, на раму приварить железную пластину и просверлить отверстия под места крепления мотора. С помощью болтов установить мотор на раму. Лучше использовать «плавающее» (скользящее) крепление, это упростит регулировку и обеспечивает необходимое натяжение ремней.
Смонтировать ременную передачу, которая нужна для передачи усилия от силовой установки на заднюю ось минитрактора

При этом важно, чтобы шкив вала отбора мощности располагался в одной плоскости со шкивом задней оси агрегата. Ременную передачу желательно закрыть защитным кожухом, это поможет избежать соскальзывания при эксплуатации и увеличит срок службы.

Навеска гидравлики

Гидросистема предназначена для управления прицепными и навесными орудиями, а также регулировки их работы, например, можно корректировать глубину обработки почвы. Она включает в себя следующие элементы: масляный насос, бак для масла, гидроцилиндр и распределитель. Вся система соединяется гибкими маслостойкими шлангами.

Алгоритм установки гидравлики на мотоблок:

  1. Определить место под насос, распределитель, поршни и другие дополнительные элементы. При этом расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы должно быть минимальным.
  2. Насос установить, как можно ближе к ведущему валу. Бачок с рабочим маслом должен располагается над ним, чтобы обеспечить свободную подачу жидкости на лопасти насоса и уменьшить потери полезной механической энергии. Для обеспечения бесперебойной работы системы, между емкостью с жидкостью и насосом устанавливается фильтр.
  3. При помощи маслостойких шлангов насос соединяется с гидрораспределителем, который оснащен элементами управления. Распределитель регулирует направление движения масла и его подачу в цилиндры, а также перекрывает поток при холостой работе.
  4. После установки распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы представляют собой специальные поршневые блоки, предназначенные для использования в гидравлической системе. Также их можно изготовить из автомобильных амортизаторов масляного типа.
  5. Крепежные механизмы определяются типом оборудования, его конфигурацией и характером работ, выполняемых с его помощью.

Монтаж тормозной системы

Для установки можно приобрести новые детали для создания тормозной системы или воспользоваться заводскими деталями от автомобиля.

  1. Определить место расположения педали тормоза и основного тормозного цилиндра.
  2. Изготовить для них крепление.
  3. Подсоединить цилиндр к тормозным барабанам маслостойкими шлангами.
  4. Проверить герметичность тормозной системы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
