Делаем лазерный уровень своими руками

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

  1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
  2. Искривление вертикальной линии. Появление загибов на концах линий.
  3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
  4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
  5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
  6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Как производить работы с помощью гидроуровня

Перед началом работы с гидроуровнем его нужно заполнить водой. Концы гидроуровня сводятся вместе, и система заполняется кипяченой водой (удобно из чайника) до уровня середины делений. Это и будет нулевым делением. Заливать воду в гидроуровень непосредственно из водопровода недопустимо, так как в ней есть пузырьки воздуха, нарушающие однородность воды и разметка может получится не точной.

Перед разметкой зажимают пальцем отверстие одного из концов гидроуровня, чтобы вода не вытекала, и прикладывают ее к первой отметке условным нулевым делением. Второй конец трубки устанавливают в зону второй точки разметки и, поднимая или опуская его по вертикали, добиваются, чтобы в первом конце трубки уровень воды совпал с намеченной точкой. После этого наносят вторую метку.

Если требуется между отметками нанести горизонтальную линию, то можно воспользоваться ниткой, натертой грифелем карандаша или мелом. После окраски нитку прикладывают к отметкам, крепко натягивают, отводят ее центр от стены и резко отпускают. Линия готова.

Использование емкости с водой

Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.

  • Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
  • Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
  • Емкость устанавливают на необходимой высоте.
  • В баке помещают пенопласт с указкой.
  • Переводят ее во включенное положение.
  • Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.

Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.

Как самодельный нивелир проверить на работоспособность

С помощью простой веревки устройство подвешивают к опоре в центре помещения. Оборудование включают, направляют в нужную сторону и отмечают требуемое расстояние по длине проекции луча. После этого устанавливают специальная палка, обеспечивающая удобство разметки.

После таких важных мероприятий можно начинать использовать прибор и направлять его в любую сторону. Если оставлять положение палки неизменным, то будет обеспечена одинаковая высота отметок. После разметки с помощью точек лазера их соединяют строительным шнуром. Далее с помощью измерительного метра, желательно жесткого, прочерчивают линию разметки.

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

Настройка лазерного уровняИсточник instrumentru.ru

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Возможности лазерных построителейИсточник avatars.mds.yandex.net

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Мишень лазерного уровняИсточник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Технология изготовления

Можно сделать такой уровень своими руками из лазерной указки. Достаточно знать устройство лазерной указки и устройство обычного строительного инструмента.

Если учесть цену водяного уровня и обычной указки с лучом, то это будет в несколько раз дешевле, чем профессиональный инструмент.

Пошаговая инструкция

Для лазерного указателя потребуются:

  1. Водяной уровень
  2. Лазерная указка
  3. Крепления

При выборе водяного инструмента, нужно обратить внимание, чтобы обратная сторона была ровная, иначе указку будет неудобно крепить. Лазерная указка также должна отличаться ровной поверхностью

Их соединяют при помощи клея или скотча

Важно максимально ровно установить указку на водяной уровень. После того как соединения склеили, нужно линейкой вымереть расстояние от низа водяного уровня до самого прицела лазерной указки

Тот размер, который получится, будет означить низ отметки от направления лазерного луча.

Самодельный нивелир

Лазерный нивелир своими руками сделать не так просто. Для него понадобятся не только вышеуказанные материалы, но и устройство для установки. К примеру, это может быть стойка из деревянного или металлического изделия. Собрать такой инструмент из подручных средств не получится. Нужно грамотно рассчитать держатель для нивелира.

Руководство по сбору такого нивелира говорят о точности его географии при использовании. Если обратиться в строительные магазины, там можно найти круглый водяной уровень, который устанавливает ровность сразу обеих поверхностей. Если собрать и установить его на вашей указке, то вы с легкостью можете использовать это устройство для домашнего пользования.

Помните, что профессиональный инструмент устроен намного лучше, чем самодельный. И при создании и пользовании самодельными приборами вы больше подвержены строительным ошибкам. Ведь если нет возможности купить дорогостоящий инструмент, его всегда можно взять у знакомых, соседей или напрокат в специальных фирмах.

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Изготовление корпуса

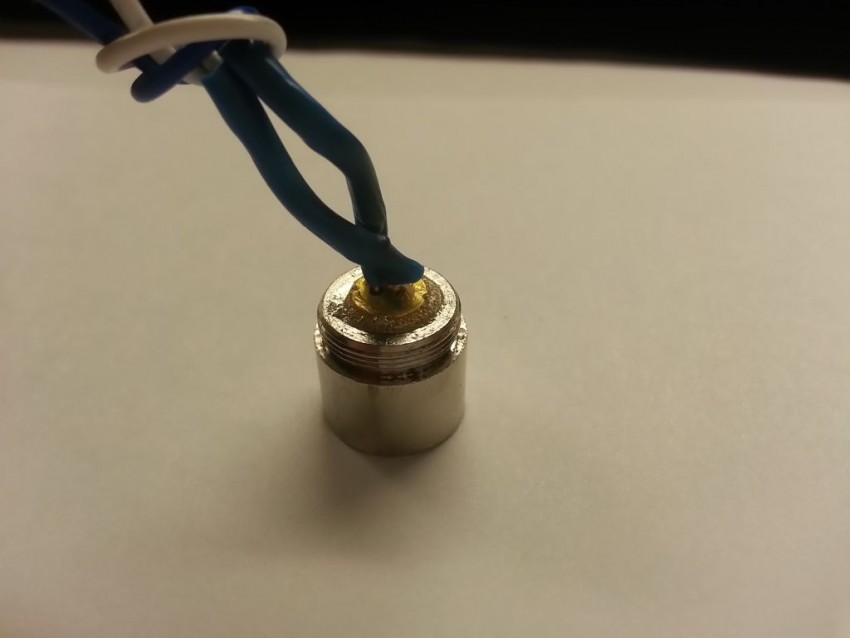

Многие, советуя, как сделать лазер, говорят, что модуль проще всего поместить в корпус от маленького фонарика или китайской лазер-указки. Где, кстати, уже и есть линза. Но давайте разберем ситуацию, если ни того, ни другого у вас под рукой не оказалось.

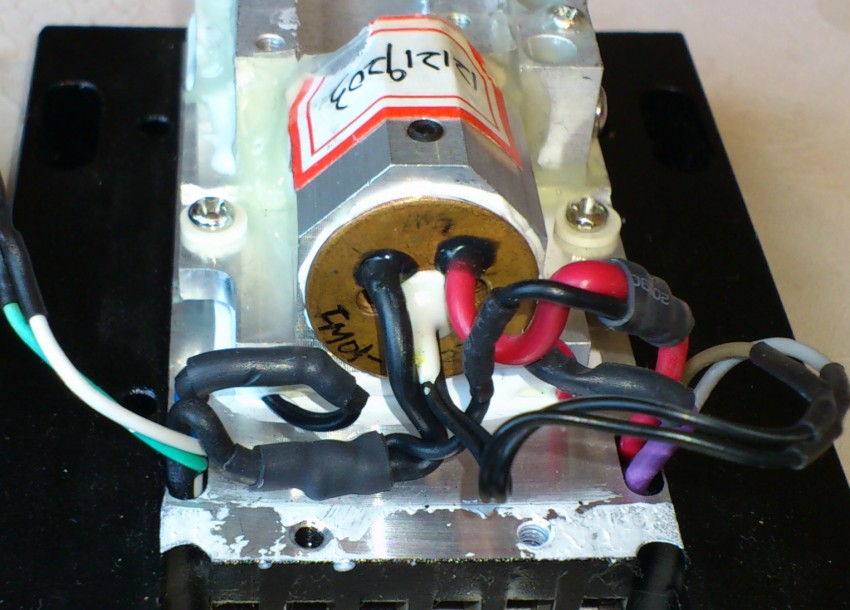

Как вариант — поместить элементы в алюминиевый профиль. Он легко распиливается ножовкой, моделируется плоскогубцами. Сюда же можно присовокупить маленькую пальчиковую батарейку. Как это сделать, вас сориентирует фото ниже.

Обязательно заизолируйте все контакты. Следующим этапом идет закрепление в корпусе линзы. Крепить ее проще всего на пластилин — так вы сможете отрегулировать наиболее удачное положение. В некоторых случаях достигается лучший эффект, если вы перевернете линзу к лазерному диоду выпуклой стороной.

Включите лазер и отрегулируйте четкость луча. Как только вы добьетесь удовлетворительных результатов, зафиксируйте линзу в корпусе. Закройте затем его целиком, например, плотно замотав изолентой.

Пошаговая инструкция: как сделать лазерную указку в домашних условиях

Изготовление лазерного уровня самостоятельным путем можно выполнять различными способами. К примеру, с магнитным крепежом, с наличием линейки, используя кресс – штатив или ремни.

А на этот механизм устанавливают ненужный диск и крепят на него лазерные указки, но крепление указок должно быть кресс на крест. Такой вариант уровня подходит идеально в тех случаях, если вам необходимо ровно повесить полку или картину, ну и тому подобное.

В том случае если у вас неожиданно появилась необходимость в быстрой разметке, но у вас нет под рукой лазерного уровня, то его можно сделать самостоятельно. Для таких целей существует пошаговая инструкция для изготовления уровня без штатива.

Для того чтоб сделать аналогичный уровень, который будет иметь очень легкую конструкцию, а его изготовление самое простое и имеет самовыравнивающий элемент, то вам необходимо выполнить некоторые действия.

А именно:

  • Подготавливаем небольшую емкость с водой;
  • Берем кусок пенопласта, но по форме треугольника и крепим его резинкой на лазерную указку;
  • Устанавливаем эту емкость на нужную высоту и опускаем туда пенопласт с закрепленной указкой и включаем лазерную указку.

Через некоторое время вода успокоится и, перемещая указку вдоль стены можно ставить отметки. Отметки будут на одном уровне.

Итак, вы собрались сделать своими руками самодельный нивелир, просмотрели все соответствующие видео, узнали, в чем заключается устройство готового агрегата и как устроен самодельный и теперь перед вами лежит составленная схема.

Конечно, нельзя сказать, что самодельный вариант лучше, чем электронный покупной, но он вполне может заменить ватерпас из дерева. Такая линейка станет надежным помощником для пропила и если нужна юстировка, ну а на уроки географии это вообще идеальный вариант. С его помощью самому легко починить любую поверхность.

Лазерный нивелир

У любой конструкции с использованием лазерного излучателя довольно серьезная конструкция, однако данная конструкция вполне дастся любому, кто пожелал ее сделать. Для лазерного нивелира понадобится обычный лазерный модуль со специализированным светофильтром, что отрисовывает на поверхности перекрестие лучей. Данный модуль будет стоить, примерно 350-400 рублей.

Вполне сгодится и обычная лазерная указка, однако не стоит забывать, чем качественнее указка, тем эффективней результат. Еще нам понадобится прозрачная тара с широким горлом, наполненная водой, проволока, 4 гвоздя небольшого размера и ровная полоска пенопласта толщиной в 2 сантиметра.

Когда все компоненты имеются в наличии, стоит приступить к изготовлению необходимой нам конструкции. На лазер необходимо намотать проволоку по спирали, при этом необходимо оставить хвостики на каждом конце. Это делается для более надежной фиксации лазера.

Теперь укладываем лазер на пенопласт и зафиксируем с двух сторон заранее подготовленными гвоздями. Последними манипуляциями будет заполнение прозрачной миски водой, куда аккуратно кладется собранная конструкция. Даже на очень неровной поверхности, гравитация и вода сделают свое дело, выровняв уровень.

Однако существует определенная сложность при замерах на улице в ветреную погоду. Ветер будет колыхать воду, а значит необходимо использовать жидкость более высокой плотности, к примеру отработанное машинное масло. В отличие от данной конструкции, самодельный оптический нивелир будет стоить куда больше.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

  1. Установите прибор на ровной плоскости или закрепите на штативе.
  2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
  3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
  4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
  5. Настройте величину угла и скорость вращения луча, если эти функции есть.
  6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

  1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

  2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

  3. Установите лаги по лазерным линиям.

  4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

  5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

  • выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

  • укладка плитки. Делается аналогично работам на полу;

  • построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  • расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  • установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

  • перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  • использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность или дверях.
  • Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Самостоятельная сборка лазера

Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.

Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия

Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.

Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства

Работа заключена в следующих действиях:

Разборка DVD-привода

Это нужно делать максимально осторожно, так как находящиеся внутри детали очень хрупкие. После разборки корпуса без труда можно заметить нужный компонент

Он представляет собой маленькое стеклышко, находящееся в передвижной каретке. В нем находятся пара диодов и линза. Луч способен навредить зрению, поэтому ни в коем случае нельзя направлять его в глаза, даже если он находится на расстоянии 100 м. Как только кристалл будет извлечен, нужно сразу же перевязать его концы проводами без изоляции. В результате образуются два выхода напряжения. К одному из них необходимо с помощью паяльника присоединить малый конденсатор, имеющий полярность «-«. К другому выходу также с помощью паяльника прикрепляется второй из заготовленных ранее конденсаторов. Его полярность «+». Питаться лазерная установка должна током напряжением 3 В и силой около 300 мА. Можно использовать три простых пальчиковых батарейки или аккумулятор мобильного телефона. Если скорость записи разобранного привода была небольшой, то и сила тока тоже может быть небольшой, например, всего 200 мА. Если же скорость была больше, то и силу тока следует увеличить. Коллиматор можно изготовить из оптической линзы. Ее можно взять из простейшей лазерной указки китайского производства.
