Частые неисправности бензопилы Stihl MS-180

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

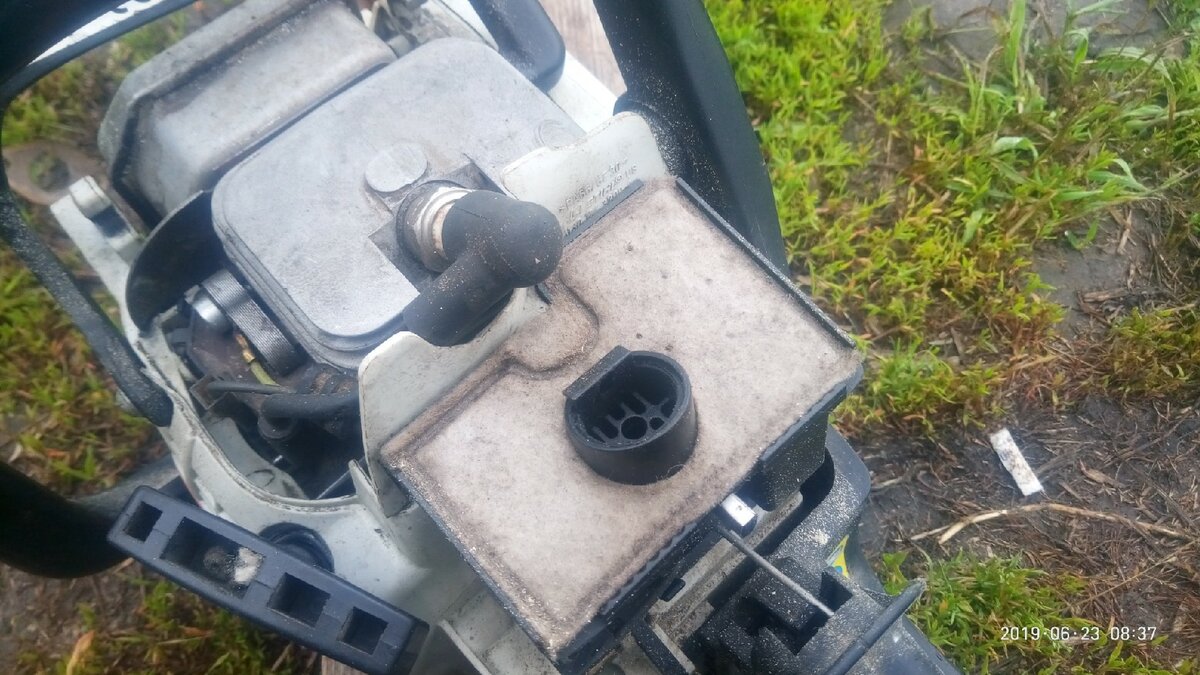

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Проверка системы зажигания

Система зажигания бензопилы

Если инструмент не запускается, то проблема может скрываться в пусковом механизме или в системе зажигания. В том случае, если пусковое устройство работает нормально, то необходимо тщательно осмотреть свечу. Ее нужно выкрутить и тщательно осмотреть.

Особое внимание здесь нужно уделить электродам, на которых может скопиться налет. Если на электродах есть красно-коричневый налет, то это свидетельствует о серьезных неисправностях всей пусковой системы

Так, причина неисправности может крыться в карбюраторе.

Если же система зажигания срабатывает нормально, но инструмент при этом работает неправильно, то проблема может быть связана с избытком воздушно-топливной смеси. Здесь нужно провести регулировку карбюратора и прочистить жиклеры.

Регулировка карбюратора бензопилы своими руками

Если в процессе осмотра был обнаружен нагар на свече, то это значит, что инструмент работает на низкокачественном бензине. Также причиной этого может быть неправильное функционирование карбюратора.

Для решения такой проблемы нужно осуществить следующие действия:

  • снять карбюратор и проверить его;
  • при необходимости провести его чистку и настройку;
  • заменить топливо;
  • установить карбюратор и проверить инструмент в работе.

Здесь стоит отметить, что карбюратор является довольно сложным узлом. Поэтому, если возникла потребность в его ремонте, то лучше обратиться за помощью к специалистам.

А в этой статье можно узнать как изготовить ручной садовый бур.

Обладая такой информацией, можно провести ремонт бензопилы штиль 180 в домашних условиях. Конечно, нужно учесть, что более серьезные неисправности лучше устранять в сервисных центрах.

Смотрите обзорное видео о диагностике системы смазки бензопилы Stihl MS180:

Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой. Схема процедуры простая и чёткая:

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку; используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи; если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин; ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки. Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика

Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

  1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
  2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

  1. Повернуть фиксатор влево, чтобы снять крышку.
  2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
  3. Снять все тяги, в том числе и рычаг карбюратора.
  4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку.
Снять мембрану, которая расположена под крышкой.
Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

  1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
  2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
  3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
  4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
  5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Необходимые специальные инструменты для ремонта

Перед началом ремонтных работ бензопилы Штиль нужно приготовить необходимый набор инструмента. Бензопила не является технически сложным инструментом, для ее сборки-разборки достаточно простых рабочих инструментов, которые есть у каждого мужчины в хозяйстве. Но поскольку мотопила родом из Германии, а немцы очень педантичные люди, да и для более комфортного ремонта существует специальный инструмент Штиль.

Мультиинструмент Штиль выполнен из высококачественной закаленной стали в корпусе из ударопрочного полимера. Инструмент очень практичный и компактный по своим размерам. В нем присутствуют отвертки: шлиц, размером 3,50 мм для чистки канавок карбюратора и его регулировки, отвертка Торкс ТХ27.

В зависимости от модели комбиключа (0000 890 3401 или 129 890 3401) инструмент имеет набор свечных ключей от 16, 19 или 13, 19, соответственно. Оригинальный многофункциональный Штиль поставляется в крепком нейлоновом чехле с креплением на ремень.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Карбюратор является частью двигателя бензопилы, отвечающей за смешивание кислорода и топлива в правильных пропорциях и подачу смеси непосредственно в двигатель.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

  • трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
  • диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
  • распылитель способен впрыскивать бензин в созданный поток воздуха;
  • поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
    Под мембраной должно быть все чисто
    На мембране также не должно быть грязи


Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Снятие и замена сцепления на бензопиле. Обзор, инструкция

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Неисправности сцепления

НеисправностьВозможная причинаСпособ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.Лопнула пружина в барабане.Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.

Скол кулачка.

Слетела пружина.

Замена всего узла
При работе цепь пробуксовывает.Износ сцепленияЗамена узла

Причины, по которым требуется разбирать сцепления:

  • Неисправная или лопнувшая пружина;
  • В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
  • Сколы на тарелке сцепления;
  • Износ деталей.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

  • Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
  • Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
  • Снимаем воздушный фильтр и насвечник;
  • При помощи свечного ключа вывинчиваем свечу;
  • Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
  • Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
  • Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

  • Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
  • При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует  обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба

Обратите внимание, какой стороной к двигателю она стоит;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

обзор

Обзор снятия муфты

Обзор ремонта сцепления бензопилы Stihl

Обзор замены сгоревшего сцепления бензопилы

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Техника работ

Этот раздел будет полезно изучить тем, кто впервые берет в руки штиль мс 180. Техника поперечного распила, реза сваленного дерева и сам процесс валки затронуты и рассмотрены максимально подробно.

Хочется отметить, что некоторые моменты раздела, касающиеся, например, спиливания деревьев в определенном направлении, невозможно встретить в инструкциях по эксплуатации других производителей бензопил, именно по этой причине инструкция 180-го уникальна по своему содержанию.

Прочитав раздел можно узнать, как правильно сделать подпил ствола дерева, как обрезать сучья и основные моменты, касающиеся безопасного проведения работ. Причем все эти рекомендации и методы оформлены при помощи многочисленных чертежей и рисунков, максимально подробно отражающих суть. Таким образом, раздел будет понятен даже людям, которые никогда не имели опыта использования пилы.

Бензопила Штиль 180 относится к бытовому инструменту и разрабатывая инструкцию производитель позаботился о малоопытных пользователях и постарался сделать её максимально подробной.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
