Допуски формы и расположения поверхностей

//

0,1

Рисунок 1 Рисунок 2

5.2 Рамки следует выполнять сплошными тонкими линиями. Высота цифр, букв и знаков, вписываемых в рамки, должна быть равна размеру шрифта размерных чисел.

Графическое изображение рамки приведено в приложении А.

5.3 Рамку располагают горизонтально. В необходимых случаях допускается вертикальное расположение рамки.

Не допускается пересекать рамку какими-либо линиями.

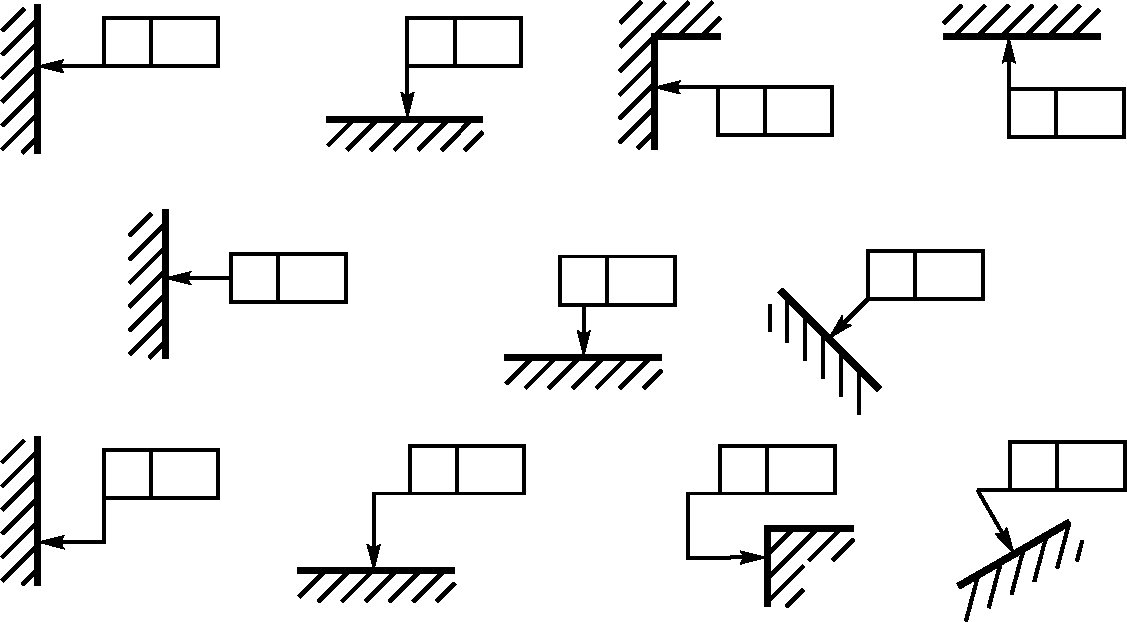

5.4 Рамку соединяют с элементом, к которому относится допуск, сплошной тонкой линией, заканчивающейся стрелкой (см. рисунок 3).

Рисунок 3

Соединительная линия может быть прямой или ломаной, но направление отрезка соединительной линии, заканчивающегося стрелкой, должно соответствовать направлению измерения отклонения. Соединительную линию отводят от рамки, как показано на рисунке 4.

Рисунок4

В необходимых случаях допускается:

– проводить соединительную линию от второй (последней) части рамки (см. рисунок 5а);

– заканчивать соединительную линию стрелкой и со стороны материала детали (см. рисунок 56).

а 5

Рисунок 5

5.5 Если допуск относится к поверхности или ее профилю, то рамку соединяют с контурной линией поверхности или ее продолжением, при этом соединительная линия не должна быть продолжением размерной линии (см. рисунки 6, 7).

Рисунок 6

Рисунок 7

5.6 Если допуск относится коси или плоскости симметрии, то соединительная линия должна быть продолжением размерной линии (см. рисунки 8а и 86). При недостатке места стрелку размерной линии допускается совмещать со стрелкой соединительной линии (см. рисунок 8е).

+

5

Рисунок 8

Если размер элемента уже указан один раз, то на других размерных линиях данного элемента, используемых для условного обозначения допуска формы и расположения, его не указывают. Размер-

ную линию без размера следует рассматривать как составную часть условного обозначения допуска формы или расположения (см. рисунок 9).

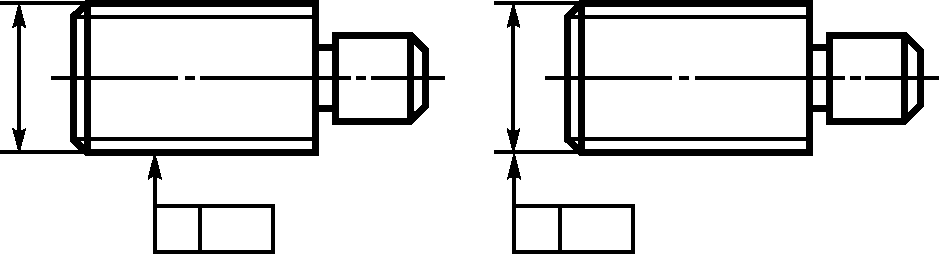

5.7 Если допуск относится к боковым сторонам резьбы, то рамку соединяют с изображением в соответствии с рисунком 10а.

Если допуск относится к оси резьбы, то рамку соединяют с изображением в соответствии с рисунком 106.

Рисунок 10

5.8 Если допуск относится к общей оси (плоскости симметрии) и из чертежа ясно, для каких поверхностей данная ось (плоскость симметрии) является общей, то рамку соединяют с осью (плоскостью симметрии) (см. рисунки 11а и 116).

VZA

Допуски формы

Этот вид разрешённых отклонений вызван неточностями обработки, которые происходят из-за реальных возможностей обрабатывающего оборудования.

К ним относятся:

  • прямолинейности;
  • плоскости;
  • не совпадения формы окружности (к ним относятся: круглости; допуск овальности);
  • изменение формы цилиндра — допуск цилиндричности.

К первой категории относятся следующие отклонения:

  • формы обработанной поверхности (нарушается плоскостная картина, изменяется величина радиуса выточенного вала, нарушается геометрия фигур имеющих плоские грани);
  • нарушается параллельность и перпендикулярное расположение поверхностей между собой или соседними деталями;
  • проявляется разная шероховатость по длине, поперечному сечению, окружности.

Оценка величины параметров производится сравнением номинальной поверхности (обозначенной на чертеже) и реальной (полученной на станках заданного класса точности). Полученные отклонения и позволяют рассчитать величину требуемого допуска.

Изменение величины радиуса готового изделия по отношению к заданному на чертеже, называется нарушение круглости. Для предотвращения возможных негативных последствий при эксплуатации вводят допуск круглости. При рассмотрении детали в одной из плоскостей определяют необходимый допуск профиля продольного сечения.

Характер взаимного искривления расположения плоскостей подразделяется на следующие виды:

  • общей параллельности (сравнивается с линией направленной вдоль поверхности);
  • перпендикулярности и пересечения осей (проверяется сохранение прямого угла на всём протяжении поверхностей);
  • наклона;
  • симметрии (по отношению к выбранной оси).

Допуск плоскостности определяет величину разрешённого отклонения от обозначенного уровня. Основной характеристикой служит так называемое поле допуска. Его обозначают в выбранной области, которая расположена между плоскостями, для которых необходимо соблюдать строгие параметры параллельности. Расстояние до поверхности определяется существующими стандартами. Контроль отклонения этих параметров от заданных на чертеже обозначается на профилограмме.

Общие положения

В крупносерийном производстве каждая деталь изготовлена с заранее заданной степенью точности. Изготовить их с полностью одинаковыми характеристиками практически невозможно. Поэтому предусмотрена стройная система разрешённых изменений в реальных классах точности.

Каждый параметр обозначается на чертеже. Указанный размер допуска отражает численную характеристику разрешённого зазора, место размещения на изделии. По правилам размещение области, к которой относится допуск, ориентируется относительно так называемой нулевой линии. По этому показателю допуски бывают:

  • симметричными и ассиметричными (разрешённое отклонение допускается с одной или обеих сторон относительно выбранной нулевой линии);
  • выше или ниже заданной нормали;
  • с заданной величиной смещения в требуемом направлении.

Посадкой называют параметр, который указывает допустимую точность при соединении отдельных деталей в цельный агрегат. Он задаётся установленными зазорами или натягами.

Их делят на три утверждённых типа:

  • заранее предусмотренным зазором;
  • допустимым натягом;
  • переходного типа.

Во всех случаях допуском посадки считается величина, которая рассчитывается как разность между большим и наименьшим значением допустимого зазора. Вся существующая система классифицируется по следующим признакам:

  • основания системы – это допуски отверстий и валов;
  • классам точности (их подразделяют на 19 квалитетов);
  • величине предусмотренных натягов.

Под допусками для отверстий понимают совокупность разрешённых значений с одинаковыми квалитетами.  Для них устанавливаются предельно допустимые размеры отверстий. Вариация величины посадок достигается благодаря изменению предельных размеров вала. В системе вала перечисленные параметры изменяются в обратном порядке. Предельный размер вала сохраняет постоянство для различных посадок, а происходит изменение предельных размеров отверстия.

В системе допусков и посадок номера квалитетов являются показателями точности обработки. С возрастанием порядкового номера допуск размера увеличивается. Все размеры разделены на определённое количество интервалов. Величина каждого интервала равна трём миллиметрам. Линейка этих интервалов начинается с размера от 1 до 3 мм, затем от 3 до 6 мм и так далее. Для каждого интервала уже установлен свой усреднённый геометрический размер и обозначение. Он определяется по границам интервала. Для них определены квалитеты от пятого до семнадцатого. Чем меньше номер квалитета, тем обработка считается более точной.

Все рассчитанные параметры сведены в таблицы. Основными документами, которые систематизируют эти показатели, и правила их обозначения являются:

  • ЕСДП расшифровывается как единая система допусков и посадок — установлена ГОСТ 25347-82;
  • ОНВ закреплены в стандарте 25346-89 (основные нормы взаимозаменяемости устанавливают возможности по замене одних изделий аналогичными);
  • ЕСКД единая система конструкторской документации объединяет все требования к оформлению и документов и нанесению обозначений — подробно изложена в стандарте 2.001-2013;
  • Стандарты различного уровня и назначения: государственные ведомственные, отраслевые;
  • Технические условия (применяются как нормы изготовления узкоспециальных деталей).

ЕСДП применяется для регламентирования всех параметров. ОНВ позволяет точно определить зазоры в деталях сложной конфигурации. Например, шпоночных или шлицевых соединениях, резьбы, зубчатых передач и так далее.

Каждый размер должен указываться в каждой из документаций:

  • на всех видах чертежей;
  • эскизах конструкций;
  • технологических картах;
  • дополнительных графических изображениях (пояснительных записках, набросках).

Правильно выбранные параметры  отклонений составляют основу технологических процессов. Неотступное следование утверждённым стандартам позволяет разработать и изготовить надёжный и долговечный агрегат.

Общие положения

В крупносерийном производстве каждая деталь изготовлена с заранее заданной степенью точности. Изготовить их с полностью одинаковыми характеристиками практически невозможно. Поэтому предусмотрена стройная система разрешённых изменений в реальных классах точности.

Каждый параметр обозначается на чертеже. Указанный размер допуска отражает численную характеристику разрешённого зазора, место размещения на изделии. По правилам размещение области, к которой относится допуск, ориентируется относительно так называемой нулевой линии. По этому показателю допуски бывают:

  • симметричными и ассиметричными (разрешённое отклонение допускается с одной или обеих сторон относительно выбранной нулевой линии);
  • выше или ниже заданной нормали;
  • с заданной величиной смещения в требуемом направлении.

Посадкой называют параметр, который указывает допустимую точность при соединении отдельных деталей в цельный агрегат. Он задаётся установленными зазорами или натягами.

Их делят на три утверждённых типа:

  • заранее предусмотренным зазором;
  • допустимым натягом;
  • переходного типа.

Во всех случаях допуском посадки считается величина, которая рассчитывается как разность между большим и наименьшим значением допустимого зазора. Вся существующая система классифицируется по следующим признакам:

  • основания системы – это допуски отверстий и валов;
  • классам точности (их подразделяют на 19 квалитетов);
  • величине предусмотренных натягов.

Под допусками для отверстий понимают совокупность разрешённых значений с одинаковыми квалитетами.  Для них устанавливаются предельно допустимые размеры отверстий. Вариация величины посадок достигается благодаря изменению предельных размеров вала. В системе вала перечисленные параметры изменяются в обратном порядке. Предельный размер вала сохраняет постоянство для различных посадок, а происходит изменение предельных размеров отверстия.

В системе допусков и посадок номера квалитетов являются показателями точности обработки. С возрастанием порядкового номера допуск размера увеличивается. Все размеры разделены на определённое количество интервалов. Величина каждого интервала равна трём миллиметрам. Линейка этих интервалов начинается с размера от 1 до 3 мм, затем от 3 до 6 мм и так далее. Для каждого интервала уже установлен свой усреднённый геометрический размер и обозначение. Он определяется по границам интервала. Для них определены квалитеты от пятого до семнадцатого. Чем меньше номер квалитета, тем обработка считается более точной.

Все рассчитанные параметры сведены в таблицы. Основными документами, которые систематизируют эти показатели, и правила их обозначения являются:

  • ЕСДП расшифровывается как единая система допусков и посадок — установлена ГОСТ 25347-82;
  • ОНВ закреплены в стандарте 25346-89 (основные нормы взаимозаменяемости устанавливают возможности по замене одних изделий аналогичными);
  • ЕСКД единая система конструкторской документации объединяет все требования к оформлению и документов и нанесению обозначений — подробно изложена в стандарте 2.001-2013;
  • Стандарты различного уровня и назначения: государственные ведомственные, отраслевые;
  • Технические условия (применяются как нормы изготовления узкоспециальных деталей).

ЕСДП применяется для регламентирования всех параметров. ОНВ позволяет точно определить зазоры в деталях сложной конфигурации. Например, шпоночных или шлицевых соединениях, резьбы, зубчатых передач и так далее.

Каждый размер должен указываться в каждой из документаций:

  • на всех видах чертежей;
  • эскизах конструкций;
  • технологических картах;
  • дополнительных графических изображениях (пояснительных записках, набросках).

Правильно выбранные параметры  отклонений составляют основу технологических процессов. Неотступное следование утверждённым стандартам позволяет разработать и изготовить надёжный и долговечный агрегат.

Допуски расположения

Эта категория характеристик объединяет разрешённые интервалы изменения следующих геометрических параметров:

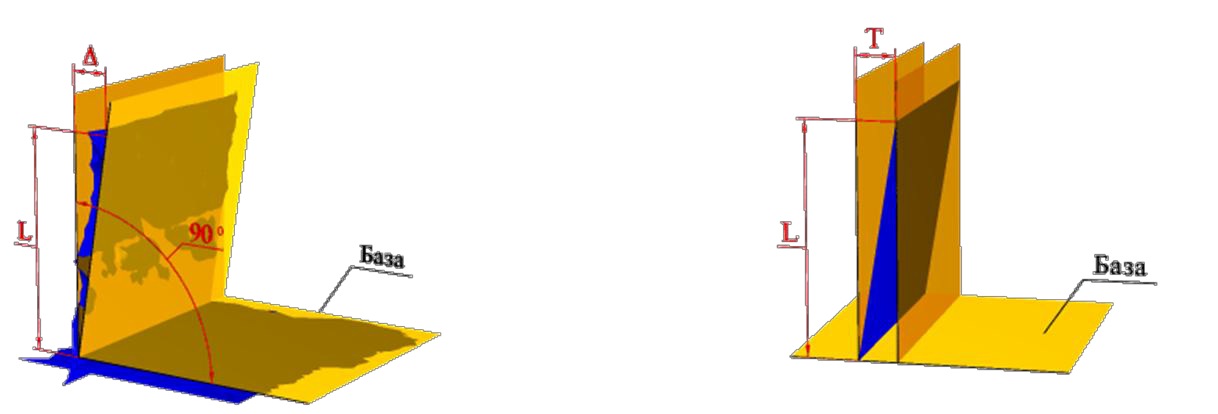

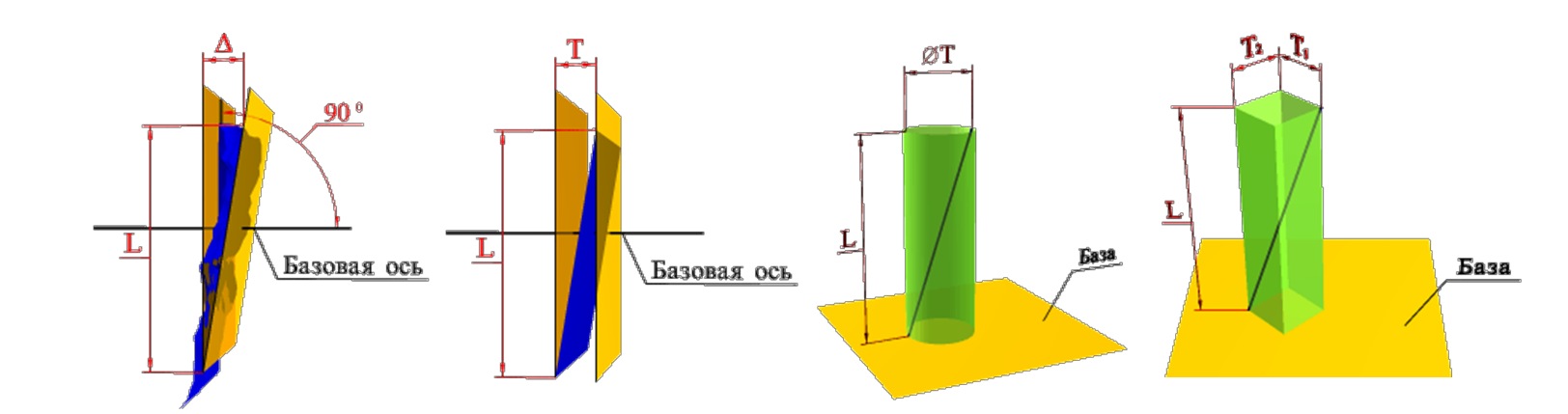

  • перпендикулярности (должны строго соблюдаться угловые характеристики между плоскостями);

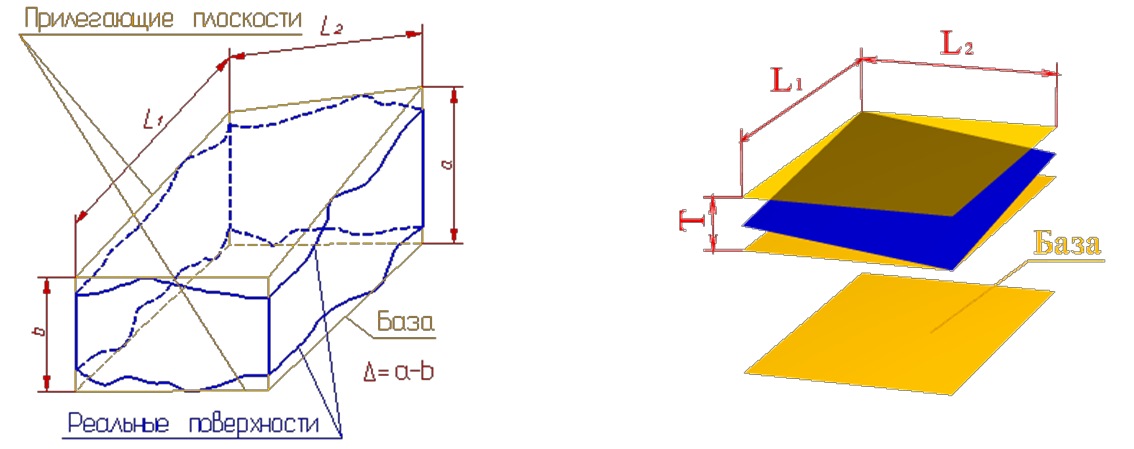

  • параллельности (расстояние между отдельными элементами сохраняется в пределах разрешённых изменений на протяжении всей поверхности);

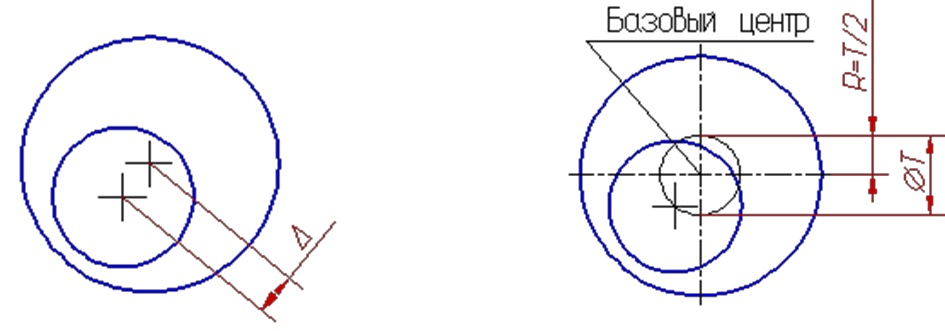

  • соосности;

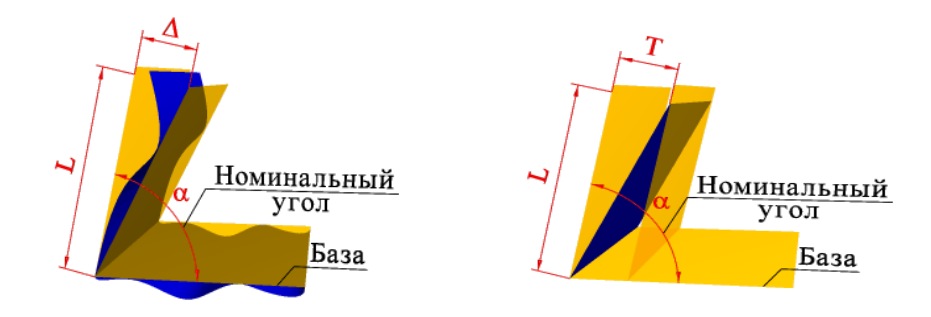

  • наклона;
  • симметричности;
  • пересечения осей.

Кроме перечисленных параметров к этой категории относится так называемый позиционный допуск. Он устанавливается для деталей, имеющих несколько отверстий, из которых в дальнейшем будет собран агрегат. Размеры позиционного допуска отражаются между центрирующими отверстиями. Его обозначают при помощи специального знака в виде окружности, которая пересекается небольшим отрезком. Он может располагаться горизонтально или вертикально.

В современных деталях существует большое количество вариантов отклонения от параллельности. Это могут быть отклонения параллельности между плоскостями, отдельными поверхностями или целой группой, меду отверстиями. Оценка допуска параллельности производится с использованием специальной базы. Знаками допусков расположения элементов, для которых необходимо проверять параллельность служит набор специальных графических изображений. Проверка параллельности позволяет определить величину угла отклонения одной плоскости от другой.

Обозначение баз

6.1.
Базы обозначают зачерненным треугольником, который соединяют при помощи
соединительной линии с рамкой. При выполнении графического документа с помощью
выводных устройств ЭВМ допускается треугольник, обозначающий базу, не
зачернять.

Треугольник,
обозначающий базу, должен быть равносторонним, высотой, приблизительно равной
размеру шрифта размерных чисел.

6.2.
Если базой является поверхность или ее профиль, то основание треугольника
располагают на контурной линии поверхности (см. рисунок 19а) или на ее
продолжении (см. рисунок 19б). При этом соединительная линия не
должна быть продолжением размерной линии.

Рисунок 19

6.3.
Если базой является ось или плоскость симметрии, то треугольник располагают на
конце размерной линии (см. рисунок 18).

В
случае недостатка места стрелку размерной линии допускается заменять
треугольником, обозначающим базу (см. рисунок 20).

Рисунок
20

Если
базой является общая ось (см. рисунок 21а) или плоскость
симметрии (см. рисунок 21б) и из чертежа ясно, для каких
поверхностей ось (плоскость симметрии) является общей, то треугольник
располагают на оси.

Рисунок 21

6.4.
Если базой является ось центровых отверстий, то рядом с обозначением базовой
оси делают надпись «Ось центров» (см. рисунок 22).

Рисунок 22

Допускается
обозначать базовую ось центровых отверстий в соответствии с рисунком 23.

Рисунок
23

6.5.
Если базой является определенная часть элемента, то ее обозначают
штрихпунктирной линией и ограничивают размерами в соответствии с рисунком 24.

Рисунок
24

Если
базой является определенное место элемента, то оно должно быть определено
размерами согласно рисунку 25.

Рисунок
25

6.6.
Если нет необходимости выделять как базу ни одну из поверхностей, то
треугольник заменяют стрелкой (см. рисунок 26).

Рисунок 26

6.7.
Если соединение рамки с базой или другой поверхностью, к которой относится
отклонение расположения, затруднительно, то поверхность обозначают прописной
буквой, вписываемой в третью часть рамки. Эту же букву вписывают в рамку,
которую соединяют с обозначаемой поверхностью линией, заканчивающейся
треугольником, если обозначают базу (см. рисунок 27а), или стрелкой,
если обозначаемая поверхность не является базой (см. рисунок 27б). При этом букву следует располагать
параллельно основной надписи.

Рисунок
27

6.8.
Если размер элемента уже указан один раз, то на других размерных линиях данного
элемента, используемых для условного обозначения базы, его не указывают.
Размерную линию без размера следует рассматривать как составную часть условного
обозначения базы (см. рисунок 28).

Рисунок 28

6.9.
Если два или несколько элементов образуют объединенную базу и их
последовательность не имеет значения (например, они имеют общую ось или
плоскость симметрии), то каждый элемент обозначают самостоятельно и все буквы
вписывают подряд в третью часть рамки (см. рисунки 25, 29).

Рисунок
29

6.10.
Если необходимо задать допуск расположения относительно комплекта баз, то
буквенные обозначения баз указывают в самостоятельных частях (третьей и далее)
рамки. В этом случае базы записывают в порядке убывания числа степеней свободы,
лишаемых ими (см. рисунок 30).

Рисунок 30

Нанесение отклонения на чертеже

Указание отклонений на чертежах производится с помощью текстовых записей на полях, в специально предназначенных для этого местах, а также условными обозначениями.

Текстовые записи чаще всего используют в тех случаях, когда применение условных обозначений грозит привести к «затемнению» чертежа, или в тех случаях, когда только с их помощью можно в полном объеме указать технические требования к детали.

Текстовые записи включают в себя такие обязательные элементы, как краткое наименование предусмотренного разработчиками отклонения, а также наименование элемента или его буквенное обозначение. Величины предельных отклонений номинируются в миллиметрах. В тех случаях, когда помечаются отклонения, относящиеся к взаимному расположению поверхностей, то в обязательном порядке указываются те базы, относительно которых они задаются. Это могут быть плоскости симметрии, общие оси, линии и т.п.

Чтобы те допуски, которые относятся к расположению поверхностей и отклонениям форм, не были перемешаны с другими допусками, их указывают в специальных рамках прямоугольной формы, соединенных выносными или другими линиями с контурными линиями поверхностей, осями симметрии или размерными линиями. При этом рамки делятся на две или три части, в первой из которых указывается символ отклонения, во второй – его предельная величина, а в третьей (при необходимости) – обозначение базовой поверхности.

Электронная библиотека

Общетехнические дисциплины / Метрология, стандартизация и сертификация / 5.3.8. Обозначение на чертежах допусков формы и расположения поверхностей деталей

Вид допуска формы и расположения принято обозначать на чертеже знаками (графическими символами), приведенными в таблице 5.3. Знак и числовое значение допуска вписывают в рамку (размеры рамки произвольные), указывая на первом месте знак, на втором – числовое значение допуска в миллиметрах (без указания единицы) и на третьем (при необходимости) – буквенное обозначение базы или поверхности, с которой связан допуск расположения (см. задачи 1.1 – 1.5). Рамку соединяют с элементом, к которому относится допуск, сплошной линией, заканчивающейся стрелкой. Если допуск относится к оси или плоскости симметрии, соединительная линия должна быть продолжением размерной; если допуск относится к общей оси (плоскости симметрии), соединительную линию проводят к общей оси.

Таблица 5.3

Условные обозначения допусков на отклонения формы и расположения поверхностей

Перед числовым значением допуска следует указывать:

1) символ , если поле допуска задано его диаметром (см. задачу 1.6);

2) символ R, если поле допуска задано радиусом (см. задачу 1.3);

3) символ Т, если допуски симметричности, пересечения осей, формы заданной поверхности, а также позиционные заданы в диаметральном выражении (см. задачу 1.4);

4) символ Т/2 для тех же видов допусков, если они заданы в радиусном выражении (см. задачу 1.5);

5) слово «сфера» и символы и R, если поле допуска сферическое (см. задачу 1.6).

Если допуск относится к участку поверхности заданной длины (площади), то ее значение указывают рядом с допуском, отделяя от него наклонной линией (см. задачи 1.7, 1.8). Если необходимо назначить допуск на всей длине поверхности и на заданной длине, то допуск на заданной длине указывают под допуском на всей длине (см. задачу 1.9).

Суммарные допуски формы и расположения поверхности, для которых не установлены отдельные графические знаки, обозначают знаками составных допусков: сначала знак допуска расположения, затем знак допуска формы (см. задачу 1.10).

Базу обозначают зачерненным треугольником, который соединяют соединительной линией с рамкой допуска. Чаще базу обозначают буквой и соединяют ее с треугольником.

Если базой является ось или плоскость симметрии, треугольник располагают в конце размерной линии соответствующего размера поверхности. В случае недостатка места стрелку размерной линии допускается заменять треугольником.

Обозначение зависимых допусков

8.1.
Зависимые допуски формы и расположения обозначают условным знаком,  который
помещают:


после числового значения допуска, если зависимый допуск связан с
действительными размерами рассматриваемого элемента (см. рисунок 32а);


после буквенного обозначения базы (см. рисунок 32б) или без буквенного
обозначения в третьей части рамки (рисунок 32г), если зависимый
допуск связан с действительными размерами базового элемента;


после числового значения допуска и буквенного обозначения базы (см. рисунок 32в)
или без буквенного обозначения (см. рисунок 32д), если зависимый
допуск связан с действительными размерами
рассматриваемого и базового элементов.

Рисунок
32

8.2.
Если допуск расположения или формы не указан как зависимый, то его считают
независимым.

Нанесение обозначений допусков

Все обозначения допусков и посадок стандартизированы и приведены в государственных стандартах. Графические обозначения подчиняются общим правилам и располагаются на отдельных элементах чертежей. К таким элементам относятся четыре вида линий:

  • выносные;
  • их полки;
  • размерные (этот способ используется в случае нехватки свободного пространства).

Условные обозначения допусков формы и расположения приведены в ГОСТ 2.308-2011.  Стандарт систематизирует перечень обозначений применяемых для задания отклонений формы и расположения. В нём приведены разрешённые обозначения, разработанные для изделий самой сложной формы. Этими символами обозначают характер отклонений.

Обозначение размера производиться размещением соответствующего текста в отведённых местах. Вместе с текстом (обычно это заглавные буквы, аббревиатура с добавлением цифр) используют специальные знаки. Текстовое описание используют, когда необходимо более подробное пояснение требований, предъявляемых к качеству обработки данной поверхности. В это обозначение входит наименование, характеризующее предусмотренное отклонение. Значение параметров приводится в миллиметрах. Для оценки параллельности смежных поверхностей указывают так называемые базы. В качестве баз выбирают:

  • общие оси (их располагают в горизонтальном или вертикальном направлении);
  • оси симметрии всей конструкции;
  • различные элементы, способствующие определить условия параллельности.

Все элементы имеют свои обозначения. Для выделения параметров их размещают в рамках. Каждая из них делиться на несколько прямоугольников. В первом располагают символ, обозначающий вид параметра. Во втором, числом обозначают его величину, в третьем тип базовой поверхности.

В отдельных случаях, когда стандартом не предусмотрен необходимый символ разрешается применять текстовое пояснение. Обозначенная информация должна полностью описывать характер и величину отклонения. В случае повторения одинаковых параметров стандарт допускает в обозначении указывать символ один раз в соответствующей рамке. От неё проводится соответствующая соединительная линия к каждому элементу детали, где необходимо применить  этот допуск.

Зависимые допуски

Эта категория объединяет разрешённые отклонения, для которых допускается их превышение на определённую величину. Величина этого превышения должна соответствовать разрешённой разнице параметра между реальной поверхностью и выбранной базой. Зависимый допуск расположения вычисляется на основании разработанных формул, на основании указанных значений. Альтернативой этому параметру является независимый допуск. Его значение всегда является постоянной величиной, не зависит от других параметров. Обозначение обоих видов отклонений производится на соответствующих сносках.

Отклонения и допуски расположения поверхностей

Отклонением расположения ЕР называется отклонение реального расположения рассматриваемого элемента от его номинального расположения. Под номинальным понимается расположение определяемое номинальными линейными и угловыми размерами.

Для оценки точности расположения поверхностей назначаются базы (элемент детали, по отношению к которому задается допуск расположения и определяется соответствующее отклонение).

Допуском расположения называется предел, ограничивающий допускаемое значение отклонения расположения поверхностей.

Поле допуска расположения ТР – область в пространстве или заданной плоскости, внутри которой должен находиться прилегающий элемент или ось, центр, плоскость симметрии в пределах нормируемого участка, ширина или диаметр которой определяется значением допуска, а расположение относительно баз – номинальным расположением рассматриваемого элемента.

Стандартом установлено 7 видов отклонений расположения поверхностей:

  • от параллельности; — от перпендикулярности; — наклона;
  • от соосности; — от симметричности; — позиционное;

Отклонение и допуски расположения (ГОСТ24642-83)

Отклонение от параллельности плоскостей — разность Δ наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка

Отклонение от параллельности оси (или прямой) и плоскости — разность Δ наибольшего и наименьшего расстояний между осью (прямой) и плоскостью на длине нормируемого участка

Отклонение от перпендикулярности плоскостей — отклонение угла между плоскостями от прямого угла (90°), выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение от перпендикулярности плоскости или оси (или прямой) относительно оси (прямой) — отклонение угла между плоскостью или осью (прямой) и базовой осью от прямого угла (90°), выраженное в линейных единицах Δ на длине нормируемого участка

Отклонение наклона плоскости относительно плоскости или оси (или прямой) — отклонение угла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение наклона оси (или прямой) относительно оси (прямой) или плоскости — отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального угла, выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение от соосности относительно оси базовой поверхности — наибольшее расстояние Δ между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка.

Отклонение от соосности относительно общей оси — наибольшее расстояние (Δ 1, Δ 2,…) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка.

Отклонение от концентричности — отклонение от концентричности — расстояние в заданной плоскости между центрами профилей (линий), имеющих номинальную форму окружности.

Отклонение от симметричности относительно базового элемента — наибольшее расстояние Δ между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента в пределах нормируемого участка.

Позиционное отклонение — наибольшее расстояние Δ между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
