Фуговально-рейсмусовые станки

Особенности конструкции

Строгание по дереву, при совмещении функции рейсмусования и фугования, проводится при использовании специальных станков. Фуговально-рейсмусовый станок по дереву имеет нижеприведенные особенности:

  1. подобная модель совмещает в себе две самые востребованные технологии обработки дома и в промышленном производстве;
  2. как правило, при создании используется современный электродвигатель с высокой тяговой силой. Современные электродвигатели обладают малым электропотреблением при высокой производительности, однако очень восприимчивы к перегреву. Для этого снабжаются датчиками температуры, которые при срабатывании проводят отключение системы;
  3. строгальный стол используется для базирования. Строгание по дереву проводят при ручной или автоматической подаче;
  4. устройство может снабжаться упорами для установки заготовки под определенным углом. Как правило, обработку по дереву может проводиться при установке угла в диапазоне от 0 до 45­­°;
  5. фуговально-рейсмусовый станок для дома или промышленного использования может проводить снятие различного слоя материала, как правило, не больше 5 миллиметров;
  6. рейсмусование по дереву предусматривает обработку по установленному калибру. Для этого конструкция имеет устройство автоподачи. Для значительно повышения качества поверхности при обработке дома или на промышленном заводе снижается глубина врезания за один проход. Некоторые модели могут за один проход снимать около 2-х миллиметров.

Вышеприведенные особенности характеризуют фуговально-рейсмусовый станок по дереву. Современный бытовой вариант исполнения имеет небольшие габаритные размеры, может устанавливаться на пол без фундаментной плиты. Питание может проходить от стандартной сети с напряжением 220 В. К другим особенностям отнесем интуитивный блок управления, а также малый уровень шума во время выполнения строгания по дереву.

Характеристики фуговально-рейсмусовых станков «Кратон»

Отечественная фирма производит бюджетные станки для домашнего применения, стоимостью от 18 до 24 тыс. рублей. Кратон WMP-02 имеет габариты 705х410х435 мм. Станок очень легкий, весит 12,8 кг. Плюсом его является надежная конструкция. Жесткий рамный каркас обеспечивает точность распила. Ножевой вал защищен кожухом.

Размеры стола 600х230 мм. Параллельный упор регулируется по вертикали. К патрубку можно подключить пылесос. Модель прекрасно подходит для распила на выезде. Из недостатков отмечают малую мощность – 1300 Вт.

Фуговально-рейсмусовый станок «Кратон» имеет функцию «динамическое торможение». Процесс снижает время вращения двигателя по инерции. Запускается нажатием на кнопку, имеет рукоятку для управления. На панели рядом располагается клавиша для включения терморегуляции. Рабочий стол удлиняется, строгаленок перемещается по вертикали. Заготовки подаются автоматически.

Классификация

Существуют разные модели фуговально-рейсмусовых станков.

По назначению различают:

Разница между ними состоит в мощности, размерах корпуса и ширине обрабатываемой заготовки (рабочей базе). Кроме этого, бытовые и профессиональные установки отличаются ценой — бытовые гораздо дешевле, но это не мешает им быть полнофункциональными приспособлениями.

Мнение эксперта
Левин Дмитрий Константинович

Для использования в домашней мастерской выбирают бытовые модели. Они компактны, не занимают много места, работают от обычной сети 220 В. Профессиональные станки используются в промышленных цехах. они больше размером, для питания требуется трехфазное напряжение 380 В. У бытовых моделей корпус представляет собой несущий каркас из уголка или швеллера, прикрытый листовым металлом. Профессиональные станки имеют чугунный корпус, обладающий большой массой. она исключает вибрацию и перемещение установки по полу.

Характерности процессов фугования и рейсмусования

Фуганок и строгальные станки дают возможность обрабатывать древесину. Строгание – процесс изменения параметров древесины, при котором подаваемый материал или инструмент совершает возвратно-поступательное движение для снимания лицевого слоя материала при обработке. Раньше для выполнения такой работы применялись ручные инструменты, но прошедшие десятилетия для увеличения критерия продуктивности применяют фуговально-рейсмусовый станок или остальные модели. При обработке применяемое оборудование проводит снятие лицевого слоя древесины по всей брусочной длине.

Строгальные инструменты и фуговально-рейсмусовые станки применяются для достижения следующих целей:

  1. уменьшения высоты заготовки путем снятия пары слоев древесины;
  2. для получения поверхности должного качества. уровень шершавости зависит от типа ножей, их количества и диаметра барабана;
  3. убирания недостатков поверхности;
  4. создания кромок конкретного типа. параллельный упор позволяет размещать заготовки под конкретным углом к барабану с лезвием;
  5. многие модели, снятия коры путем черновой обработки для получения материала, которые будут пропущены через фуговально-рейсмусовый станок.

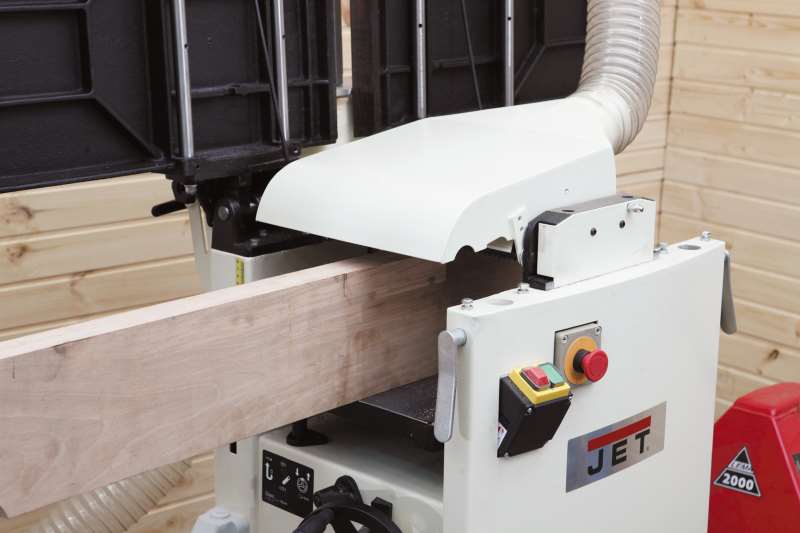

Подключение аспирации на станке Jet

Давно для завершальной обработки применялся фуганок. Применялся фуганок в качестве ручного инструмента для снимания слоя поверхности. Фуганок применяется для обработки значительного объема древесины. Перемещая фуганок по всей длине заготовки, специалист с высокой периодичностью проводит убирание слоев, от силы нажатия можно настраивать их величину.

Ножи Helical у фуговально-рейсмусного станк а Jet 54 A

Для дома можно применять инструмент для ручной работы или фуговально-рейсмусовый станок. Необходимо учесть приведенные ниже моменты:

  1. Фугование – своего рода разновидность обработки. Характерной спецификой аналогичного процесса назовем подачу заготовки приличной длины. Во время влияния инструмента для резки и подачи заготовка может гнуться, что существенно уменьшает точность обработки. Для устранения деформации заготовки во время фугования станина имеет внушительные размеры, устройство оборудовано прижимным механизмом. Фугование проходит только для доведения поверхности до необходимого класса шероховатости, толщина материала выдерживается с небольшой точностью.
  2. Рейсмусование – немного другой вид обработки, дает возможность получить поверхность очень хорошего качества. Применяется в случае, когда заготовка имеет сравнительно малые размеры. Спецификой станков, которые относятся к данному классу, относят возможность установки калибра. При рейсмусовании ставится то, какая будет сохранена толщина получаемой детали. По установленному калибру можно изгонять все заготовки.

В основном, фуговально-рейсмусовый строгальный станок, который применяется для получения древесины с хорошим качеством поверхности, в себе объединяет функции фугования и рейсмусования. Фуговально-рейсмусовый станок обрел большое распространение благодаря объединению 2-ух операций.

Советы специалистов

Во время работы на фуговально-рейсмусовых станках необходимо строго соблюдать требования безопасности:

  • Не удерживать заготовку над вращающимся ножом.
  • Рукава и другие детали одежды не должны иметь свисающих концов.
  • Рабочее место должно быть хорошо освещено, но не лампами дневного света.
  • Во время работы обязательно использовать специальные толкатели и прочие защитные приспособления.
  • Участок возле станка должен быть свободен от обрезков дерева, заготовок и прочего хлама, затрудняющего перемещение.

Эти требования должны соблюдаться в обязательном порядке.

Рекомендуется всегда работать только заточенным инструментом. если на поверхности заготовок появились продольные бороздки, значит, на режущей кромке возникли выбоины. это сигнал о необходимость снимать и точить ножи.

Кроме этого, надо следить за состоянием заготовок. Удалять гвозди или шурупы, которые могут оказаться в них. Не допускается обработка древесины, испачканной застывшим цементным раствором — это быстро выведет из строя ножи. Не следует пытаться снимать толстый слой за один проход, надо руководствоваться значениями, изложенными в технических характеристиках станка. Это позволит получить качественную обработку заготовок и продлить срок службы станка.

  • Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
  • Как выбрать точильный станок для бензопил: их виды и характеристики, рейтинг ТОП-7 и обзор самых популярных моделей, их плюсы и минусы, советы специалистов

Лучшие строгально-рейсмусовые станки

Строгание заготовок большого размера и доводка поверхности до идеального состояния выполняются с помощью строгально-рейсмусовых станков. Большой стол делает работу удобным. Оборудование используется домашними мастерами и в производственных цехах. Протестировав 6 моделей, мы остановили свой выбор на продукции двух марок, которые доказали свою профессиональную пригодность, безупречный уровень надежности и функциональность.

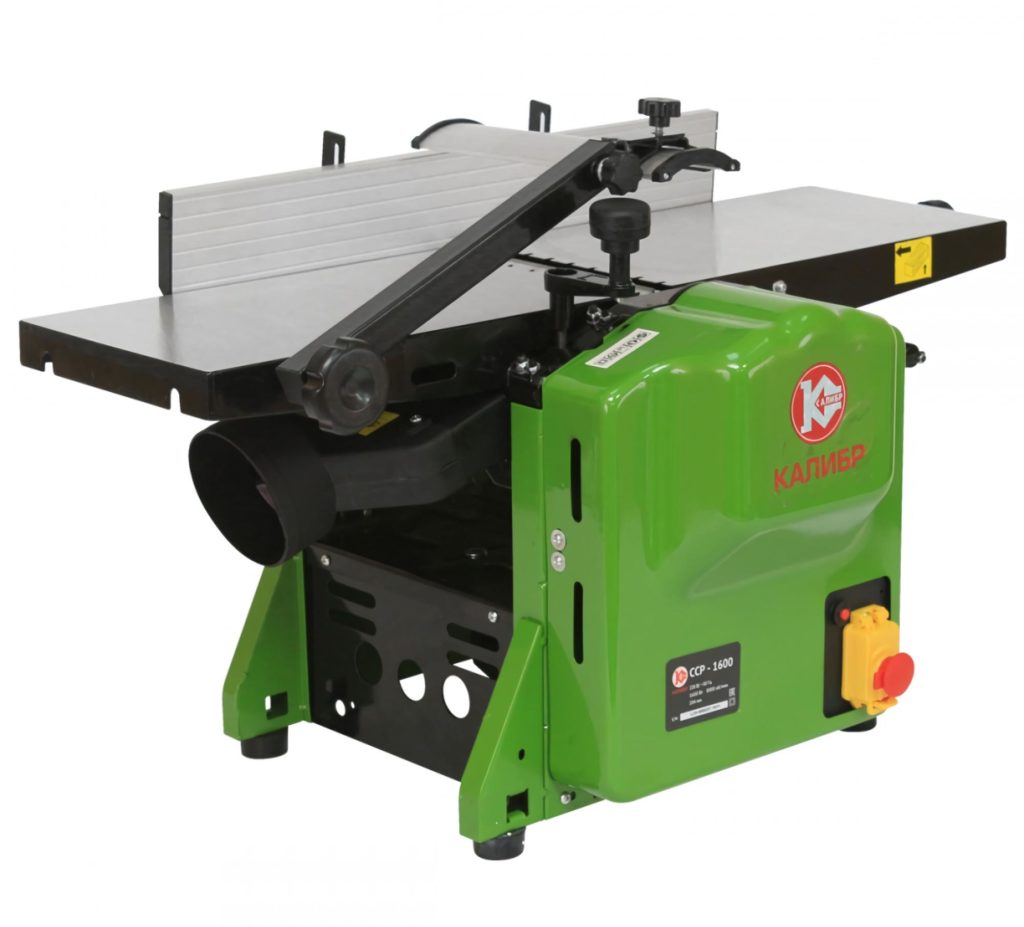

Калибр ССР-1600

Техника укомплектована однофазным коллекторным двигателем мощностью 1,6 кВт. Вал с двумя ножами вращается со скоростью 8000 об/мин. Глубина рейсмусования за один заход 2 мм, оборудование позволяет обрабатывать заготовки толщиной в 6 мм. При фуговании можно снимать до 3 мм древесины. Роликовые валики упрощают автоматическую подачу.

Модель комплектуется параллельным упором 51,2х8 см, угол которого можно варьировать в диапазоне от 90 до 135 градусов.

Достоинства:

  • Магнитный пускатель исключает самопроизвольный запуск;
  • Удобная регулировка глубины;
  • Небольшой размер;
  • Защитный кожух в комплекте;
  • Надежные кронштейны для крепления упора.
  • Низкая цена.

Недостатки:

Повторно-кратковременный режим работы.

Конструктивной особенностью модели является широкая станина, которая улучшает устойчивость, равномерно распределяет нагрузку, снижает уровень вибрации. Резиновые ножки с креплениями не позволяют рейсмусу скользить по основанию во время работы.

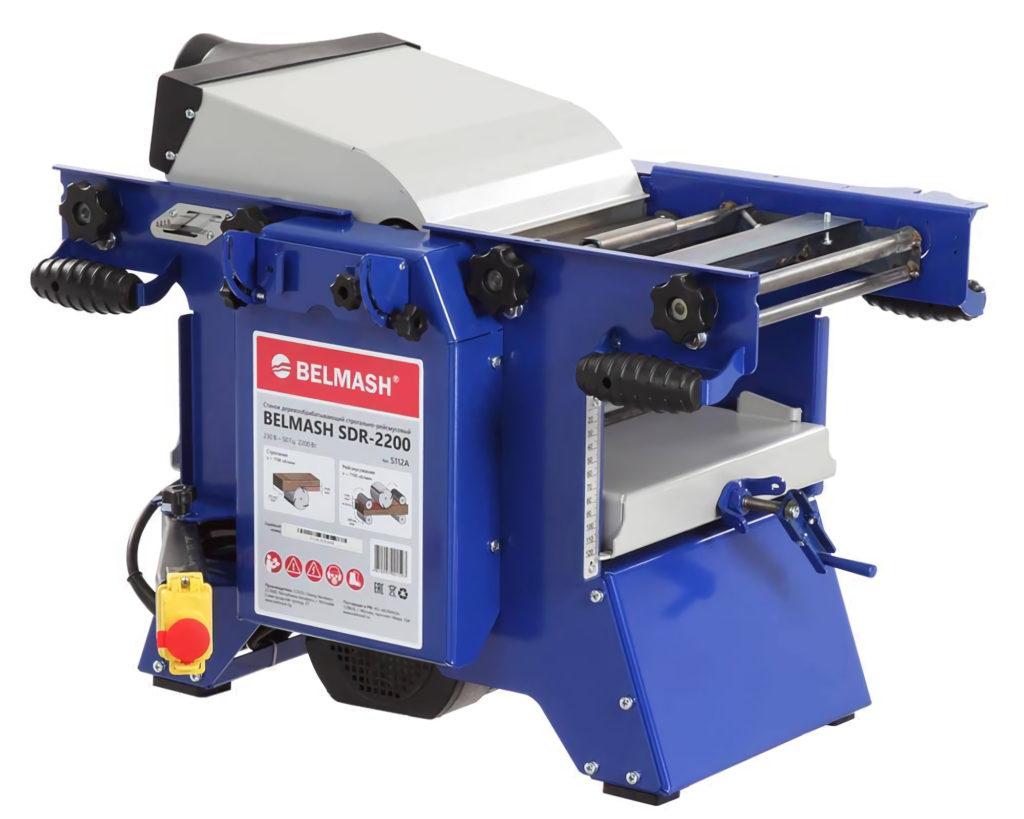

Belmash SDR-2200 S112A

Оборудование укомплектовано однофазным электродвигателем мощностью 2,2 кВт. Валы с тремя ножами вращаются со скоростью 7700 об/мин. Глубина строгания и фугования 3 мм, скорость автоматической подачи заготовки 6 м/мин. Протяжные валы не оставляют на дереве следов, а втулки скольжения имеют продолжительный запас прочности.

Направляющая планка позволяет снимать фаску под углом 45 градусов по всей длине детали. Параллельный упор можно установить с любой стороны стола. Рейсмусовый стол имеет размеры 425х260 мм, что делает удобной строгание габаритных заготовок.

Достоинства:

  • Кожух для удаления стружки;
  • Хорошая комплектация;
  • Качество сборки;
  • Высокая производительность;
  • Легко справляется с твердой древесиной.

Недостатки:

Сложная установка параллельного упора.

Лучшие фуговально-рейсмусовые станки по дереву

Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.

Record Power PT107

Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.

Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.

Достоинства:

  • Точная настройка фуговального стола;
  • Высокая скорость переоснащения;
  • Эффективная защита от перегрева электродвигателя;
  • Плавный ход заготовок для высококачественной обработки;
  • Низкий уровень вибрации;
  • Возможность комплектации колесами для перемещения по мастерской.

Недостатки:

Высокая цена.

Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.

Зубр СРФ-204-1500

Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.

Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.

Достоинства:

  • Патрубок для подключения строительного пылесоса;
  • Низкая цена;
  • Доступные комплектующие и расходные материалы;
  • Простая перенастройка при выполнении разных операций;
  • Резиновая опора в комплекте.

Недостатки:

Нет регулировки столов.

Jet JPT-10B

Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.

Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.

Достоинства:

  • Эргономичная рукоятка маховика;
  • Простая подача заготовки;
  • Патрубок для пылесоса;
  • Система аварийной остановки;
  • Демпфирующие ножки опоры снижают вибрацию;
  • Автоматическая подача при рейсмусовании.

Недостатки:

Используются только фирменные ножи.

Что это такое?

Режущим органом любого строгального станка по дереву является ножевой вал с 2, 3 или 4 ножами. Его конструкция одинакова для любого станка, фуговального или рейсмусового. Это позволило объединить обе функции в одном агрегате, который называется фуговально-рейсмусовый станок.

Он работает в две стороны — сверху это обычный строгальный станок, но, если подавать заготовку с противоположной стороны под рабочим столом, агрегат работает как рейсмус. Такая конструкция компактна и полностью обеспечивает обе функции. Сначала обрабатывается одна плоскость (или кромка), затем ее подают с противоположной стороны обработанной пластью вниз.

Механизм протяжки захватывает заготовку и проводит ее под ножевым валом, который снимет стружку на заданную толщину. Возможность использования одного универсального агрегата вместо двух станков дает возможность полноценной работы в условиях ограниченного пространства. качество поверхностей соответствует всем техническим требованиям, соответствующим классу станка.

Критерии выбора

Перед тем как выбрать фуговально-рейсмусовый станок, обратитесь к некоторым рекомендациям, которые помогут вам не ошибиться перед покупкой

В первую очередь обращайте свое внимание на надежность конструкции и материалы изготовления. Они должны быть соответствующего качества, не допускаются люфт или пошатывания элементов станка

Фиксация плотная, все настроено аккуратно и максимально точно – таковы требования к хорошему оборудованию.

Инструкция к станку должна быть понятной, чтобы в случае недопонимания со стороны пользователя он мог обратиться к надежному источнику информации.

Что касается моделей, то не стоит всегда полагаться лишь на бренд. Это может иметь смысл при покупке профессионального оборудования от компании, которая себя зарекомендовала как надежную и действительно высококачественную. Недорогой сегмент, например, имеет немало хороших представителей от не самых известных компаний, но от этого техника не становится хуже.

Конструкция

Устройство фуговально-рейсмусового станка представляет собой раму или каркас, на котором жестко установлены ступицы ножевого вала. Под ним устанавливается подвижный рабочий стол с механизмом протяжки заготовки. Он способен подниматься или опускаться, обеспечивая толщину детали. При подаче заготовки механизм протяжки подхватывает ее и перемещает под ножевым валом, который снимает слой стружки с верхней плоскости. Обычно допускается снимать не более 2-3 мм за один проход. У профессиональных станков большого размера иногда допуск составляет 5 мм.

По верхней образующей ножевого вала устанавливается второй стол, для фугования. Подача заготовки производится в обратном направлении, навстречу движению вала. Задняя часть стола неподвижна, а передняя может перемещаться вверх или вниз. Это позволяет изменять толщину снимаемого слоя. Такая возможность удобна при обработке кривых или завернутых винтом досок — стол опускают на максимум и быстрее доводят нижнюю пласть до состояния ровной плоскости. Когда надо снять тонкий слой, стол поднимают вверх и делают стружку минимальной толщины.

Замену ножей производят при полностью опущенном нижнем столе. Вал фиксируют в неподвижном состоянии, прижимные конусные упоры ослабляют и снимают нож. После заточки его снова устанавливают, настраивая положение так, чтобы режущая кромка в вертикальном положении находилась точно в плоскости заднего (неподвижного) стола.

Ценовые категории и применение рейсмусовых станков

С учетом направления использования и стоимости оборудование делят на 5 категорий:

  1. многофункциональные станки для бытовых работ по даче;
  2. бюджетные рейсмусы для разовой обработки большой партии древесины;
  3. полупрофессиональные рейсмусовые станки;
  4. профессиональные производственные станки;
  5. оборудование для лесопилок и заводов.

Комбинированные станки подходят для небольшого ремонта, приусадебного участка. Они сочетают в себе функции рейсмуса, рубанка, пилы и фрезерного станка. Если каждый вид работ требуется выполнить качественно, то стоит приобрести отдельные инструменты.

Бюджетные фуговально-рейсмусовые станки для дома помогут сэкономить. Например, запланировано положить пол, облицевать комнаты, обшить баню, сделать забор. Разница в стоимости обработанной и необработанной доски за кубометр составит около 2 тыс. руб. Надежные бюджетные варианты до 17 тыс. руб. представлены в линейках «Корвет», «Калибр». Рейсмус окупает себя, если надо прогнать за раз приличную партию древесины и использовать его в будущем от случая к случаю.

В небольших строительных бригадах, мастерских используют полупрофессиональные станки. Они регулярно обрабатывают приличные объемы древесины. Для постоянных нагрузок предназначены агрегаты марок Metabo, Makita, DeWalt стоимостью от 20 тыс. руб.

Мебельные заводы и мастерские приобретают профессиональные станки, например, JET JWP-201 HH. Для лесопереработки используют SCM Logic 23, МВ 1013А и другие.

Конструкционные особенности

Строгание по дереву, при соединении функции рейсмусования и фугования, проходит во время использования специализированных станков. Фуговально-рейсмусовый станок по дереву имеет приведенные ниже характерности:

  1. аналогичная модель соединяет в себе две очень популярные технологии обработки дома и в товарном производстве;
  2. в основном, при разработке применяется современный электрический двигатель с высокой тяговой силой. Современные электрические двигатели обладают малым потреблением электричества при большой производительности, впрочем очень чувствительны к перегреву. Для этого снабжены термопреобразователями, которые при срабатывании проводят выключение системы;
  3. строгальный стол применяется для базирования. Строгание по дереву проводят при ручной или автоподаче;
  4. устройство может снабжаться упорами для установки заготовки под конкретным углом. В основном, обработку по дереву может проводиться во время установки угла в диапазоне от 0 до 45­­°;
  5. фуговально-рейсмусовый станок для дома или промышленного применения может проводить снятие разного слоя материала, в основном, не более 5 миллиметров;
  6. рейсмусование по дереву учитывает обработку по установленному калибру. Для этого конструкция имеет устройство автоматические подачи. Для существенно увеличения качества поверхности во время обработки дома или на промышленном заводе уменьшается глубина врезки в один проход. Многие модели могут в один проход снимать около 2-х миллиметров.

Приведенные выше характерности определяют фуговально-рейсмусовый станок по дереву. Современный бытовой вариант выполнения имеет маленькие размеры и габариты, может ставиться на пол без плиты основания. Питание как правило проходит от типовой сети с напряжением 220 В. К остальным свойствам отнесем интуитивный блок управления, а еще небольшой параметр шума в ходе выполнения обработки по дереву.
