Инверторный сварочный аппарат: выбор, устройство, характеристики

Инструменты для сварки

Ниже перечислены основные инструменты, которые могут потребоваться для работы:

Работа со сварочным аппаратом

Защитные очки.

Они необходимы для защиты глаз сварщиков от летящих искр и мусора. Очки должны иметь неокрашенные прозрачные линзы.

Шлем.

Автоматические затемняющие сварочные шлемы защищают сварщика от летящих искр и осколков, поражающих лицо, а также защищают глаза от флуоресцентной искры.

Молоток.

Отбойный молоток используется для удаления сварочного шлака и брызг со сварных швов.

Проволочная щетка.

Проволочная щетка используется для очистки от мусора до, после и между каждым проходом, чтобы избежать загрязнения шва.

Перчатки МИГ.

У пары перчаток для сварки MIG есть свободное движение запястья и прочные карманы пальцев.

Вам это будет интересно Особенности пассатижей и плоскогубцев

Инструменты

Защита ушей.

Беруши могут помочь сохранить концентрацию, заглушая внешний шум, а также предотвращая повреждение ушей.

Маркер.

Высококачественный промышленный маркер из мыльного камня используется для маркировки металла и определения места, где должны быть сделаны сварные швы.

Плоскогубцы

Плоскогубцы МИГ являются важными компонентами сварочного комплекта.

Виды сварочных аппаратов

Название электросварка говорит само за себя, то есть, для соединения двух металлических элементов требуется электрический сварочный аппарат. Производители сегодня предлагают агрегаты, работающие от напряжения 220 или 380 вольт. Некоторые модели на выходе выдают постоянный ток, другие переменный.

Трансформаторы

Еще совсем недавно это был практически единственный аппарат, с помощью которого производилась сварка. Выдает он только переменный ток, при этом полярность агрегата в процессе сварки постоянно меняется, что очень неудобно. Это выражается тем, что сварочная электрическая дуга все время скачет. Поэтому ее тяжело контролировать, во время сварки получается огромное количество искр. Отсюда и низкое качество сварочного шва, поэтому такими сварочными аппаратами могли работать только профессионалы с большим опытом.

Использовали их для сварки только черных металлов. Конструкция трансформатора проста – это два трансформатора понижающего типа с возможностью настройки выходного тока. Правда, диапазон настроек мал, регулировка не самая тонкая. Зато ломался этот агрегат редко, да и его ремонт не сложен.

Большой минус сварочных трансформаторов – большой их вес. Даже самый маломощный прибор весит не меньше 50 кг. А что говорить о промышленных образцах, которые весили не меньше 100 кг. Еще один отрицательный момент – это проседание напряжения в питающей электрической сети, особенно когда производится розжиг электрода. Всем известно, что скачки напряжения негативно сказываются на современных бытовых приборах, напичканных электроникой. Поэтому сегодня сварочные трансформаторы – редкость в частных домах и на дачах. И даже если они у кого-то присутствуют, то практически не используются и держатся хозяевами на всякий случай.

Выпрямители

В принципе, это тот же сварочный трансформатор, в конструкцию которого установлен выпрямляющий блок. Выпрямители часто называют сварочными трансформаторами постоянного тока. На выходе у выпрямителей получается постоянный ток, что упрощает процесс сварки. Электрическая сварочная дуга получается стабильной, но опыт проведения работ все же необходим. Как и трансформатор, выпрямитель прост в конструкции, ломаться здесь, в принципе, нечему.

Из недостатков можно подчеркнуть:

Большой вес;
Мощность на выпрямляющем блоке теряется;
Просадка напряжения во время розжига и в процессе работы;
Напряжение скачет не только у хозяина агрегата, но и у соседей.
Цена больше, чем у трансформатора.

Инверторы

Как только эти сварочные приборы появились в магазинах, подступиться к ним было невозможно. Слишком высокая была у них цена. Но со временем изменилась элементная база, а соответственно уменьшилась стоимость оборудования, а вместе с ней и вес агрегата. Современный сварочный аппарат для дома инверторного типа выдает силу тока 160-180 ампер, что дает возможность проводить сварку электродами диаметром до 4 мм. При этом вес прибора составляет 3 кг, это минимальный показатель.

К достоинствам этого типа сварочных аппаратов можно еще отнести:

Стабильная дуга, которую легко контролировать.
Простота использования: электрод не залипает, шов получается ровным и плотным.
Аппарат не просаживает напряжение в сети, оно при работе агрегата не скачет.
Широкий диапазон настройки режимов сварки. Инверторами можно сваривать металлические изделия разной толщины. Главное – правильно выставить на аппарате тот или иной режим.

Если перед вами стоит вопрос, какой сварочный аппарат выбрать, то можно не задумываться и выбирать инвертор. Конечно, с ним высококлассным сварщиком вы станете не сразу, но много мелких сварочных операций вы сделаете на дачном участке своими руками.

Сварочные полуавтоматы

Так как разговор ведется о сварочных аппаратах для дома и дачи, то агрегаты данного типа в эту категорию не входят. Чаще всего их используют в области малого бизнеса, а конкретнее, в мастерских по ремонту автомобилей.

В основе их конструкции лежит один из вышеописанных сварочных приборов, плюс блок, с помощью которого подается в автоматическом режиме сварочная проволока. Технология работы этими агрегатами основана на сварке в зоне защитных газов, что позволяет варить тонкие детали и изделия из цветных металлов.

Это идеальные сварочные агрегаты, с помощью которых можно сваривать тонкие металлические листы толщиною до 0,8 мм. При этом шов получается ровным и красивым, листы не ведет, не коробит. Единственный недостаток – сварочное устройство этого типа не может варить толстые детали. Для этого придется приобретать аппарат с электродуговой сваркой.

Типы сварочных аппаратов рассмотрены, теперь можно перейти к выбору, чтобы определить лучший дачный или домашний сварной прибор.

Технические характеристики и критерии выбора лучших аппаратов

Составные части сварочного инвертора.

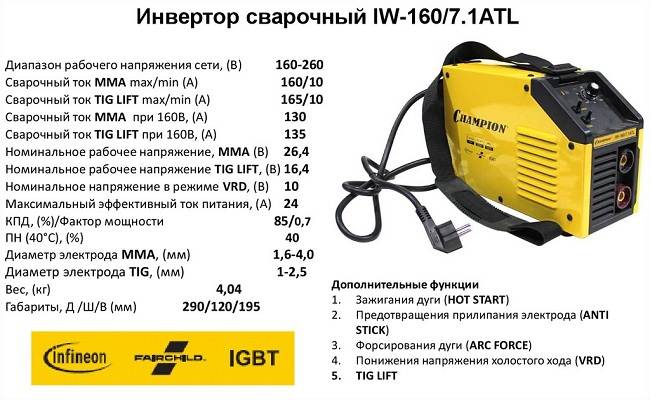

Разберемся с техническими характеристиками аппаратов, предлагаемые их производителями – попробуем сформировать рабочий список:

Номинальный сварочный ток или мощность инвертора. Одна из главных характеристик, всегда присутствует в паспорте прибора. Это сила тока, при которой аппарат работает ровно, стабильно, без перегрева и перегрузки. Этот показатель тесно связан со следующим – ПН.
ПН – продолжительность нагрузки. Очень важный критерий об отношении рабочего времени ко времени, нужном на перерыв из-за перегревания. Параметр указывается в процентах. Если, например, ПН указана в 60%, то аппарату после десяти минут работы нужно остывать такие же десять минут.
Диапазон скачков напряжения: есть инверторы, которые способны стабильно работать в условиях, когда напряжение скачет на 20 – 30%. Такая характеристика особенно важна для работы в сельской местности. Сварочный инвертор, работающий лишь при стабильном напряжении в 220 В, не годится в условиях нестабильной электросети.
Диапазон регулировки сварочного тока. Чем шире этот диапазон, тем универсальнее прибор, с помощью которого можно варить и тонкие металлические листы, и массивные литые детали. У бюджетных моделей для домашнего пользования такой диапазон очень скромный: 150 – 200А.
Снижение напряжения холостого хода – R.D.Речь о снижении напряжения до безопасного уровня 10 – 12В в момент простоя аппарата. Нужный уровень тока мгновенно возвращается при касании электродом заготовки.
Диаметр электродов для сварочных работ обычно находится в интервале от 1,4 мм до 6,0 мм. Этот показатель зависит от силы тока, генерируемого инвертором. Допускаемые размеры диаметра всегда указываются в технических характеристиках приборов. При покупке аппарата лучше выбирать модели хотя бы с небольшим запасом по этому критерию на всякий случай. «Всяким случаем» является риск прыжка напряжения в сети вниз.
Температурные условия эксплуатации. Важнейший критерий для российских регионов, особенно в холодных климатических поясах. Обычно приемлемым температурным диапазоном считаются показатели от -15°С до +40°С. Но если вы живете в регионе с холодными зимами, ищите приборы с более широкими температурными показателями. Не забывайте, что хранить инверторный аппарат нужно с учетом этих же цифр: если это склад, он должен быть отапливаемым. Заодно заметим, что сварочные аппараты в виде инверторов не любят лишней влаги из-за риска образования конденсата. Капризен не сам аппарат, капризны его электронные схемы: что есть, то есть. Температурная чувствительность считается одним из недостатков инверторов в целом.
Вентиляция. Кроме слишком низких или слишком высоких температур и повышенной влажности электронные схемы инверторов не любят пыли. Здесь нужно делать разницу: если профессиональные и промышленные аппараты обязательно должны иметь в своем составе специальные туннельные системы вентиляции, то для бытовых ручников эти требования не являются такими уж критичными. Тем не менее любой инвертор нужно чистить от пыли дважды в год по крайней мере.
Форсаж дуги – отличная дополнительная функция, полезная особенно для новичков. Это автоматическое повышение сварочного тока при приближении электрода к поверхности заготовки. В результате снижается риск залипания, повышается качество дуги, исчезают брызги расплавленного металла.
Горячий старт – еще одна дополнительная опция для быстрого поджига дуги: это опять автоматическое повышение силы сварочного тока, но на этот раз в момент зажигания сварочной дуги. Очень повышает общую комфортность работы и, следовательно, настроение.
Антиприлипание или антистик – третья дополнительная опция: в момент прикасания электрода к поверхности металлической заготовки сварочный ток автоматически отключается на очень короткое время. При отнимании электрода он сразу же восстанавливается.

График напряжения и выходного тока.

Теперь нужно решить, какие именно сварочные аппараты инверторного типа вам нужно рассмотреть с точки зрения технологического процесса сварки и режима работы.

Таких типов всего три:

MMA – приборы для ручной дуговой сварки;
MIG/MAG – полуавтоматические аппараты;
TIG – автоматы для сварки в аргоне.

Третьим пакетом будут не «голые» автоматы TIG для аргонной сварки, а универсальные инверторы, позволяющие работать по разным технологиям, в том числе TIG. Нас ведь интересует обзор и выбор самого подходящего инвертора для домашнего пользования или небольшой частной мастерской – как правильно выбрать сварочный инвертор для своих нужд. Промышленными автоматами пусть занимаются крупные производства, они разберутся без нас.

Там, где полуавтомат, там и аргон

Полуавтомат для сварки.

Полуавтоматы – это специализированные типы сварочных аппаратов для электродуговой сварки под защитой инертных газов. В основном это аргон, конечно. Дополнительная опция использования полуавтоматов – это сварка с проволокой: такая технология не нуждается в газовой защите.

Суть процесса – выход проволоки из шланга в держателе с одновременным выходом газовой смеси. Во время сварки проволока находится в среде защитного газа, она плавится под действием электрической дуги. Ток и скорость подачи проволоки регулируются.

По своему устройству полуавтоматы сложнее трансформаторов или выпрямителей. Зато они удобнее в пользовании. Это любимые аппараты мастеров в автомастерских, особенно в ремонте кузовов. Среди самодеятельных и кустарных сварщиков полуавтоматы также весьма популярны.

Вот какие части составляют конструкцию полуавтомата:

Наш старый знакомый трансформатор.
Еще один старый знакомый – выпрямитель.
Специальный привод для подачи проволоки.
Баллон с инертным газом.
Газовая горелка с рукавом.

Мы уже писали выше, что полуавтомат способен к сварке без защиты газа. В этом случае защитную роль выполняет флюсовая проволока. В принципе это та же проволока для плавления, но благодаря флюсовому компоненту она горит с выделением облака защитного газа. Это облако защищает сварную ванну от окисления воздухом ничуть не хуже, чем внешний аргон или другой инертный газ.

На этом функции флюсового компонента сварочной проволоки не заканчиваются. В нем имеются элементы, добавляющие стабильность электрической дуге. С этой чудесной «флюсовостью» не нужен газовый баллон. Но стоит флюсовая проволока значительно дороже обычной.

Выбор газа зависит от природы свариваемого металла. Железо хорошо вариться с углекислым газом. Сталь предпочитает газовую смесь аргона с углекислотой. Ну а с алюминием лучше всего работать под защитой чистого аргона.

Важным фактором является «легитимность» газовых баллонов: приобретать нужно только проверенные и надежные экземпляры. Даже речи быть не может об экономии денег на качестве газа и газовых смесей для сварки. На чем угодно, только не на газе.

Полуавтомат с газовым баллоном.

Преимуществе полуавтоматов:

Металл во время сварки практически не разбрызгивается.
Как следствие – высокое качества сварочного шва.
Аппарат довольно эффективен – у него высокий КПД.
Возможность варить тонколистовой металл.

Ну а недостатков намного меньше:

Высокий расход материалов: проволоки, газовых смесей.
Немалая стоимость, особенно флюсовой проволоки.

Полезная информация

Инверторные сварочные аппараты широко используются в быту и на производстве. Сварка поможет на даче сварить ворота или мангал, а на стройке скрепить водопроводные трубы или арматуру.

Инверторы популярны, потому что обладают множеством достоинств. Небольшие размеры и вес конструкции. Можно легко обучиться работе. Возможность регулировать силу сварочного тока от десятков до сотен ампер. Большой модельный ряд позволяет без проблем подобрать бытовые инверторы питанием от сети 220 В с диаметром электрода от 1,5 до 4 мм или профессиональные сварочные трансформаторы на 380 В и электродом от 2 до 6 мм.

Основные параметры

Напряжение питания на 220 или 380 вольт, а также с возможностью работать в допустимом диапазоне. Например, 160-240 Вольт при нестабильном напряжении.
Мощность инвертора влияет на максимальную толщину металла которую можно варить и расход электроэнергии. Не вся проводка выдерживает такую мощность и надо учесть стартовые токи.
Сварочный ток зависит от толщины свариваемых деталей и диаметра электрода. Выбирается по максимальному значению.
Процент нагрузки ПН в процентах показывает интервалы времени между работой и отдыхом при максимальном токе. Чем выше значение, тем дольше можно варить без перерыва.
Режимы работы MMA и TIG. Чаще всего бытовые аппараты постоянного тока работают по методу MMA — ручная дуговая сварка электродом. Варят большинство видов металлов. Некоторые инверторы варят ещё и в TIG режиме — ручная аргонодуговая сварка вольфрамовыми электродами. Используют при сварке цветных металлов.

Характеристики и описания

Сварочный ток и диаметр электрода — определяют возможности сварочного аппарата по работе с металлом разной ширины. При максимальной силе тока 200 А можно работать с материалом толщиной не более 5 мм.
Напряжение питания — инверторы подразделяются на работающие в однофазной или трехфазной сети.
Вес аппарата — при одинаковых характеристиках сварочный инвертор от одного производителя может быть легче, чем от другого.
Мощность сварочного аппарата следует выбирать с запасом на будущее, так как в дальнейшем вам может понадобиться варить металл большей толщины.

Специальные функции, помогающие в сварке

Форсаж дуги Arc Force автоматически увеличивает силу тока и уменьшает вероятность прилипания при резком приближении электрода к поверхности металла.
Горячий старт Hot Start даёт лёгкий розжиг дуги, что упрощает сварку плохими электродами или соединяемыми деталями.
Антиприлипание Antistick срабатывает при касании электрода с деталью. Автоматически снижает силу тока и не даёт электроду прилипнуть. Если разорвать прилипание то ток снова подаётся.

Пакет №1 инверторы для ручной дуговой сварки MMA

Сразу обращаем внимание: аббревиатура MMA – Manual Metal Arc обозначает то же самое, что РДГ – ручная дуговая сварка. Конечно, это сварочный инвертор для дома и дачи – чисто бытовой прибор

Чем отличаются домашние сварочные процессы от промышленных? Малым объемом работ, это понятно.

Но что гораздо важнее – это разнообразием сварочных работ – от починки малюсенькой бронзовой ручки до сварки чугунных ворот на даче. Здесь-то и поможет инверторный сварочный аппарат для дома: с ним можно использовать самые разные электроды, для нержавейки в том числе. Чаще всего для домашних работ будет вполне достаточно приобрести MMA прибор, который сможет работать по 10 – 15 минут с последующим перерывом на 30 минут.

FUBAG IR 200 – чемпион по отзывам и упоминаниям во всех сварочных рейтингах

Немецкая модель китайского производства. Высокий максимальный ток до 200 А позволяет работать со всеми типами электродов с диаметрами не больше 5-ти миллиметров и для сварки, и для резки металлов. Отличный диапазон напряжений с нижней границей в 150 В: с ним спокойно можно ехать работать в деревню с перепадами электричества. Прекрасно подходит для новичков, так как есть все три «облегчающие» функции: форсаж дуги, горячий старт, антистик.

Главные плюсы:

хороший запас мощности – запас тока;
не боится больших скачков напряжения;
облегчающие работу опции для новичков;

Главные минусы:

скромная длительность работы без перерыва – всего 40%.

Сварог ARC 205 J96

Совместная китайско-российская модель может расцениваться как универсальный аппарат: кроме ручной дуговой сварки MMA с его помощью можно варить в аргоне по технологии TIG. Сразу нужно оговориться, что возможности аргонной сварки этого аппарата не распространяются на работу с алюминием и его сплавами из-за отсутствия режима переменного тока TIG AC. Мощность прибора не самая большая – он выдает всего 180 А максимального сварочного тока. Зато может работать намного дольше, чем его конкуренты: продолжительность включения 60%.

Не выдерживает резких и больших скачков напряжения, диапазон рабочих значений 187 – 253 В, так что в сельскую местность с ним осторожно… Есть горячий старт и антистик, нет форсажа дуги. Главные плюсы:

Главные плюсы:

можно варить в аргоне;
длительность работы при серьезных нагрузках;

Главные минусы:

не работает при больших скачках напряжения.

Ресанта САИ-220

Китайская линейка моделей с самой агрессивной рекламной политикой на сварочных ресурсах Рунета. Завоевали популярность не за счет рекламы, а за счет отличного соотношения цена / качество – относительной дешевизне в сочетании с приличным качеством. Из троих призеров нашего рейтинга ручников выдает самый высокий уровень сварочного тока – до 220 А. С ним можно варить и резать массивные металлические детали, диаметр электродов может достигать 5-ти мм. У Ресанты самый высокий коэффициент ПВ – 70%, на нем можно долго работать без перерыва на остывание.

Не боится скачков напряжения. Есть антистик и горячий старт, форсажа дуги нет. При всех вышеизложенных ярких положительных свойствах недостаток тоже яркий: частые поломки. На них жалуются во всех форумах, хотя и встречаются отзывы типа «все отлично, никаких поломок». Эти полярные мнения как раз и говорят о нестабильности аппарата с поломками.

Такими в свое время были советские телевизоры: их качество зависело от конкретного экземпляра, а не от модели или марки производителя

Так что с поломками дела у Ресанты обстоят неважно. Если вы мастер на все руки и не боитесь технического ремонта своими руками, возможно, Ресанта вам подойдет

Хранить бережно, обращаться – тоже.

Главные плюсы:

самый высокий сварочный ток;
не боится скачков напряжения;
компактность, небольшой вес – всего 5 кг;
отличная цена.

Главные минусы:

поломки!
не любит пыли и влажности.

Виды сварочных инверторов и их цена

Условно сварочные инверторы, согласно длительности беспрерывной работы, делятся на несколько видов:

Бытовые аппараты – непрерывная работа в течении 5 – 10 минут с последующим длительным перерывом. Сварочный ток подобных моделей составляет не более 120 – 200 А. Назначение – небольшой объем сварочных работ.
Полупрофессиональные – нечто средне между предыдущим и следующим вариантом, то есть продолжительность работы примерно 15 – 30 минут, но с перерывом между циклами около 1 часа.
Профессиональные – эксплуатация с 8-часовым циклом и сварочным током 200 – 300 А. Применяются при изготовлении металлоконструкций и каркасов, различных ремонтных работах. Сюда включаются уже и полуавтоматы, работающие в режимах MIG/MAG, TIG и MMA.
Промышленные – способны работать на протяжении суток на промышленных объектах (в 3 смены) с малыми технологическими перерывами. Сварочный ток составляет порядка 200 – 500 А.

Сварочный инвертор полуавтомат

Следует отметить, что все остальные характеристики у перечисленных выше видов аппаратов практически ничем не отличаются.

Существуют также модели с пуско-зарядной функцией, то есть, сварочный аппарат имеет ручную регулировку силы пускового тока и напряжения, например, 12, 24 и 36 В, что позволяет подобрать требуемую для запуска какого-либо оборудования (двигатели внутреннего сгорания, к примеру) пусковую мощность.

Технические параметры и принцип действия импульсных инверторов

Прогрессивная технология позволила разработать импульсный сварочный аппарат, который обладает рядом преимуществ перед устаревшими и тяжёлыми понижающими трансформаторами. К ним относятся следующие достоинства:

малый потребляемый ток из электрических сетей общего пользования;
высокая помехозащищённость;
небольшой вес;
простота настроек;
высокое качество сварного шва;
стабильные выходные параметры;
высокая универсальность;
большой коэффициент полезного действия.

Все эти условия позволили сварочным инверторам завоевать большую популярность. Кроме того, ими довольно просто работать, они не создают помех и скачков напряжения в электрических сетях. Относительно высокая стоимость полностью себя оправдывает качеством работ и широким спектром настроек. Современная полупроводниковая элементная база является гарантией стабильной и безупречной работы даже при нестабильном входном напряжении. Дополнительные функции форсажа дуги, быстрого подъёма стартового напряжения и антизалипания электродов делают работу весьма комфортной. Информативный дисплей даёт возможность контролировать режимы работы, а встроенная память позволяет запоминать режимы сварки. Принцип действия сварочного инвертора заключается в преобразовании низкочастотного переменного напряжения в высокочастотное импульсное напряжение. Такой сварочный аппарат состоит из следующих основных узлов:

сетевой выпрямитель с фильтром;
инвертор, преобразующий постоянный ток в высокочастотный переменный;
высокочастотный трансформатор;
выходной выпрямитель;
дроссель.

Важно помнить, что сварочный инвертор является источником повышенной опасности, поэтому обращаться с ним следует взвешенно и осторожно

При покупке следует обращать внимание на определённые свойства этой интеллектуальной техники, к важным техническим параметрам которой относятся:

индикация сети и запуска системы охлаждения перед началом работы, иначе силовые полупроводниковые элементы выйдут из строя;
диапазон температур, при которых прибор может работать, обычно от -10 оС до +40 оС;
пределы входного, переменного напряжения — от 170 В до 260 В;
паспортный сварочный ток на большинстве изделий — от 20 до 180 ампер;
длительность работы при максимальном токе;
показатели импульсного тока;
плавная регулировка мощности сварки;
наличие функции форсажа дуги, стабилизация дуговой сварки особенно важна на вертикальных швах;
функция увеличения тока при начале работы, называемая горячим стартом;
отключение при коротком замыкании, препятствующее залипанию электрода.

Причины популярности

Инверторные сварочные полуавтоматы – оборудование, способное сделать сварку легким и приятным процессом. Присадочная проволока подается в автоматическом режиме, поэтому нет необходимости терять время на замену электродов. Мощный сварочный аппарат оснащен опциями, которые помогут новичку избежать брака. Например, функция Arcforce гарантирует беспрерывную работу дуги: она не погаснет даже при воздействии на толстый слой окислов. Hotstart помогает справиться с ржавыми поверхностями и низким напряжением: когда электрод касается детали, увеличивается сварочный ток. Если же электрод прилипает, то не обойтись без функции Antistick: ток сбрасывается до нуля, и электрод можно оторвать, не повредив слой флюса.

Аппараты инверторного типа имеют и другие преимущества:

Как правило, такая техника обладает небольшими размерами и весом.
Не провоцируют перегрузку сети.
Энергопотребление в разы меньше, чем при работе традиционных сварочных аппаратов.
Имеют высокий КПД (до 90%).
Диапазон сварочных токов широк, предусмотрено много режимов работы.
Рабочий цикл сварки у большинства моделей достигает 80 % и больше.
Температура дуги легко регулируется, поэтому сваривать можно и тонкие поверхности, и толстые металлоконструкции.
Оснащены термодатчиками: при перегреве прибор автоматически выключится.

Какой лучше выбрать аппарат? Выбирая лучший сварочный полуавтомат, обратите внимание и на недостатки, присущие практически всем моделям:

Даже самый лучший сварочный инвертор нужно беречь от пыли и мелких частиц грязи и металла.
Эксплуатация аппаратов для сварочных работ должна проходить при температуре выше 0 градусов по Цельсию. При минусовой температуре работы производить можно, однако это уменьшит срок службы техники.
Превосходная по качеству техника скоро придет в негодность, если использовать ее при перепадах температур. Остерегайтесь конденсата на платах.
