Пассатижи и плоскогубцы

Устройство и характеристики

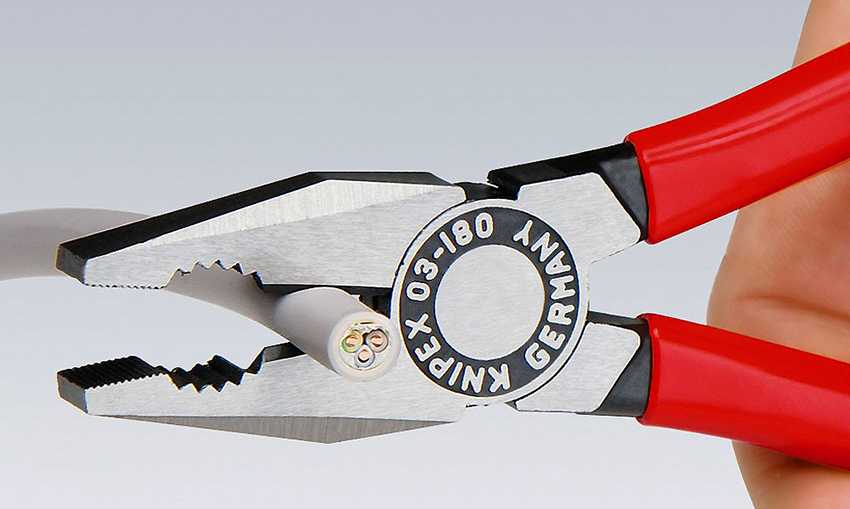

Пассатижи имеют шарнирно-губцевую конструкцию, то есть две их части подвижно связаны между собой шарнирным соединением, образуя две рукояти, а с противоположной стороны – губки.

В форме последних и кроется секрет универсальности инструмента.

В передней части обе губки имеют плоскую рифленую поверхность для удержания деталей.

Далее располагаются друг напротив друга зубчатые выемки.

Их назначение – крепкий захват шарообразных и круглых изделий, что делает комфортным использование пассатижей для работы с гайками, когда под рукой не оказалось подходящего ключа.

Следует сразу отметить, что в последнем случае желательно использовать профильный инструмент, чтобы выемки не уничтожили грани шляпки резьбового крепежа.

У основания губок в самом их начале располагаются острые лезвия, принцип работы и функции которых аналогичны бокорезам.

Они предназначены для перекусывания проволоки небольшого сечения и зачистки провода от изоляции.

Для работы с проволокой, имеющей большее сечение, сверху инструмента напротив шарнира расположены своего рода кусачки, способные перекусить более плотные материалы.

Материал

Как правило, при изготовлении пассатижей используются стали У7А и 8ХФ, либо других марок с подобными характеристиками.

При этом твердость, согласно ГОСТу:

  • 51 HRCэ – для режущих элементов, расположенных на шарнире.
  • 53 HRCэ – для режущих кромок бокорезов.
  • 45,5 HRCэ – для зажимных поверхностей.

При изготовлении металл подвергается термической обработке с дополнительным закаливанием высокочастотными токами.

Кроме этого на поверхность наносится защитное покрытие, устойчивое к коррозии.

Простейший пример – воронение, которое также называется оксидированием.

Подразумевает обработку горячим масляным паром с последующим покрытием поверхности защитным лаком.

Воронение не дает качественной защиты от повышенной влажности, потому подобный инструмент предназначен для работы внутри помещений.

Хромированные пассатижи обладают намного лучшей устойчивостью к влаге, при этом имеют приятный внешний вид из-за характерного блеска, особенно, если поверхность отполирована.

Аналогичное, но более устойчивое к механическим повреждениям, покрытие цинком, которое встречается гораздо реже, чем предыдущий вариант.

Для удобства работы и одновременно защиты ручек, последние имеют изоляцию, которая бывает нескольких видов:

  • Стандартная – пластик.
  • Эргономичная – с резиновыми противоскользящими накладками, обеспечивающими надежное удержание инструмента.
  • Электроизоляционная – жесткий пластик, обеспечивающий безопасность мастера при электромонтаже со значениями напряжения до 1000 В.

Изоляция на ручки крепится путем насаживания “на горячую”, на клей или в редких случаях посредством металлических штифтов.

Форма

В классическом исполнении пассатижи имеют прямую форму, однако, бывают и изогнутые в месте шарнирного соединения варианты для выполнения специальных работ.

Также распространение получил инструмент:

  • С короткими губками – отличаются небольшим раскрывом, губки разводятся максимум на 35 мм.
  • С удлиненными губками, длина которых доходит до 200 мм.

Внешняя часть губок может быть скругленной формы или с ромбовидными гранями, что позволяет проводить работы в местах с ограниченным пространством.

Размеры и вес

Длина типовых пассатижей составляет 160 – 180 миллиметров, ширина – 50 мм, толщина – от 10 до 13 мм. Весит такой инструмент 200 – 300 г.

Модели специального назначения могут иметь длину 100 – 510 мм.

Собственно, для указания длины производители часто используют дюймы, которые соответствуют стандартным миллиметровым размерам.

Так, например, длина 8-дюймовых пассатижей в метрической системе составляет 200 мм, 7-дюймовых – 180 мм, 6-дюймовых – 160 мм, и так далее.

ГОСТ

Технические характеристики для пассатижей описаны в ГОСТ 17438-72.

Стандарт длины для инструмента с губками, имеющими закругленную форму, оставляет 200, 250 и 300 мм, а для вариантов с гранеными прямыми губками – 160, 180 и 200 мм.

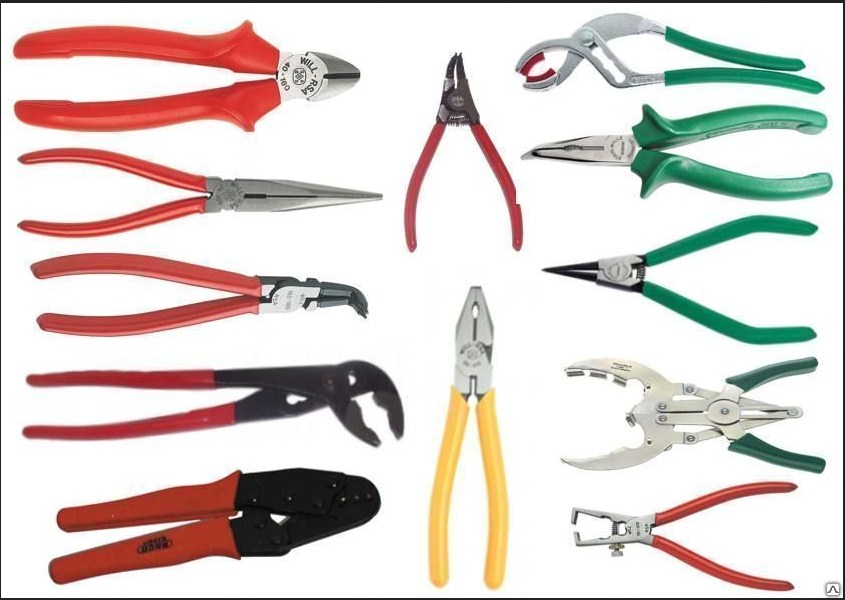

Виды плоскогубцев

Во время ремонта или монтажа мастеру могут понадобиться различные виды инструмента. Плоскогубцы отличаются друг от друга формой губцевых элементов. В продаже есть инструмент, оснащенный специальными насадками. Он используется в работе с хрупкими предметами. Сразу несколько функций объединяют в себе комбинированные плоскогубцы. Они оснащены режущими кромками и выемками для крепкого захвата трубчатых деталей.

Тонконосы

Это зажимные длинные плоскогубцы с узкими губками. Их используют преимущественно при работе с небольшими деталями. Такой инструмент пользуется спросом у радиолюбителей, электриков и автовладельцев, потому что он способен проникнуть в самые труднодоступные места. На концах губок имеются мелкие насечки, а благодаря малой площади рабочей поверхности усиливается эффект сжатия.

Утконосы

Они внешне похожи на пинцет с рукоятками. Плоскогубцы-утконосы используются при выполнении сантехнических, электромонтажных и слесарных работ для захвата и зажима мелких деталей. Утконосами удобно удерживать гвоздь во время забивания, чтобы не травмировать пальцы. Их губки бывают классической или изогнутой формы. Последние предназначены для монтажа стопорных колец и работы в местах с ограниченным пространством.

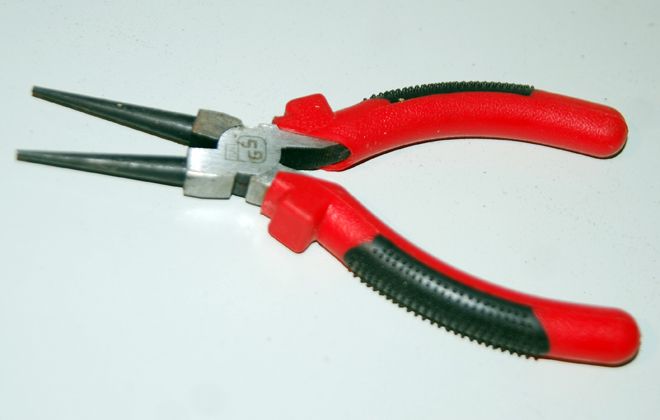

Круглогубцы

Для захвата проволоки или сгибания тонких металлических пластин используются плоскогубцы с конусообразными или цилиндрическими губками. У конических круглогубцев есть один недостаток – с их помощью нельзя получить витки одинакового диаметра, потому что каждый следующий окажется меньше предыдущего. Такие плоскогубцы – инструмент, которым любят пользоваться электрики и ювелиры.

Бокорезы

Их основное предназначение – разрезание проволоки. Это плоскогубцы электрика, поскольку данная профессия подразумевает работу с электропроводкой, откусывание проводов и их сжатие перед установкой клемм. Боковые кусачки способны перерезать стальную проволоку с диаметром сечения от 1-го до 2-х мм или медную толщиной 2,6 мм. Рукоятки бокорезов у большинства моделей выполнены из прочного пластика, что позволяет пользоваться ими даже под напряжением.

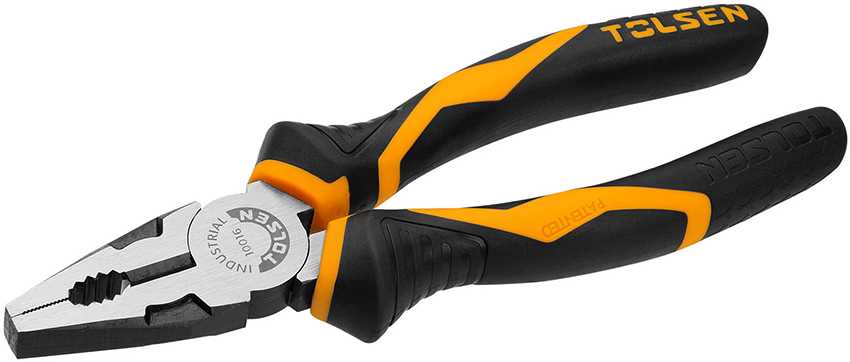

Пассатижи

Довольно большое распространение в последнее время получил инструмент пассатижи. Он может применяться для того, чтобы фиксировать тонкие и плоские детали из различных материалов. Ключевыми особенностями можно назвать следующее:

  1. Зачастую применяется в слесарном деле или при электромонтаже.
  2. Рабочая часть имеет насечки и специальную выемку.
  3. Захватить деталей цилиндрической формы можно за счет специальной выемки.
  4. По боковым сторонам есть специальные выемки, которые требуются для перекусывания металла.
  5. Некоторые варианты исполнения инструмента обладают конструкцией, которая позволяет изменять величину передаваемого усилия на момент совершения работы. За счет этого проводится смещение положение шарнира.
  6. На лицевой стороне часто есть специальные кромки, которые при разведении рукояток проводят перекусывание металлических пластин и проволок.

Рабочая поверхность пассатижей изготавливается в зависимости от предназначения изделия, зачастую представлено сталью с повышенной твердостью.

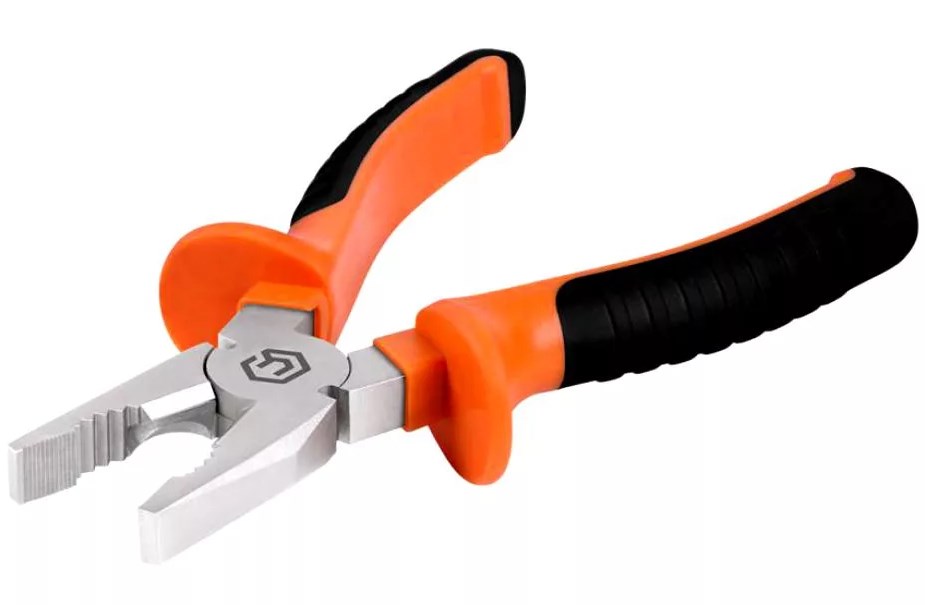

Пассатижи

Рассматривая что такое пассатижи следует отметить перевод этого понятия, который обозначает зажим стержня. Этот момент во многом определяет форму рабочей части. Ключевыми особенностями, которыми обладают пассатижи можно назвать следующее:

  1. На зажимных кромках есть специальные овальные отверстия или захваты, которые предназначены для трубчатых изделий самого различного диаметра. При этом сами выемки имеют специальные насечки, за счет них существенно повышается степень фиксации заготовки.
  2. Часто пассатижи и плоскогубцы путают по причине того, что последние изготавливаются в комбинированном виде. Однако они отличаются наличием специальной режущей кромки.
  3. Для того чтобы можно было провести фиксацию цилиндрических изделий различного диаметра у некоторых моделей встречается целый набор выемок. В последнее время изготавливаются пассатижи переставные, у которых можно провести смену положения шарнира. За счет этого изменяется диаметр изделия, которое может фиксироваться. Этот инструмент считается более совершенным в применении.

Стоит учитывать тот момент, что конструктивно пассатижи изготавливаются более крупными, за счет чего возможна фиксация более крупных заготовок. При изготовлении основной части применяется сталь с повышенной прочностью. Для повышения основных качеств проводится термическая закалка.

Некоторые варианты исполнения инструмента снабжаются пластиковыми рукоятками, которые позволяют проводить различные электромонтажные работы. Стоит учитывать, что их применение возможно только в случае, если на рукоятке указано максимальное напряжение. В противном случае использовать пассатижи не рекомендуется.

Виды пассатижей

Виды зажимных клещей

В зависимости от конструкции и предназначения, зажимные клещи бывают следующих видов:

  • Диэлектрические – предназначены для работы с электроустановками, находящимися под напряжением до 1000В;
  • Установочные – предназначены для удобного и быстрого снятия изоляции с проводов. На конце зажимной головки такого инструмента предусмотрен стриппер – приспособление для зачистки проводника от изоляционного слоя.
  • Изогнутые комбинированные – имеют губки, изогнутые под углом 30-900. Применяются для фиксации различных деталей или проводников в условиях ограниченного пространства.
  • Утконосы – инструменты с узкими и длинными губками, имеющими заостренную клиновидную форму;
  • Удлиненные – представляют собой усовершенствованные утконосы, имеющие прямые, тонкие губки большой длины
  • Усиленные – зажимные клещи, имеющие, по сравнению с аналогами, усиленную конструкцию (большую толщину и прочность рычагов), позволяющую производить силовое зажатие и удержание различных деталей и предметов.
  • Мини-пассатижи – небольшие, имеющие в длину не более 12 см, они позволяют работать с хрупкими и требующими деликатного обращения деталями и предметами;
  • Энергосберегающего типа – благодаря усиленному шарнирному механизму крепления рычагов, такой вид инструмента позволяет при фиксации различных предметов прикладывать усилие на 30-40% меньше, по сравнению с использованием аналогов;
  • Рычажные – имеют специальный рычажный механизм фиксации губок, позволяющий увеличивать усилие фиксации удерживаемого при помощи такого инструмента предмета или детали;
  • С увеличенными рычагами – характеризуются рычагами значительно большей длины, чем у аналогов. Применяются для фиксации и удержания крупных и тяжелых деталей.
  • Складные – мультиинструмент (мультитул), который, помимо самих зажимных клещей, включает в себя небольшую отвертку, ножик, штопор, пилку, открывалку т.д.
  • Переставные пассатижи – имеют два рычага, накладываемых друг на друга. Благодаря подвижному в продольной плоскости креплению рычагов, характеризуются регулируемой шириной захвата.
  • Зажимные – работающие по принципу струбцины и позволяющие фиксировать детали или предметы при помощи коленно-рычажного механизма и регулировочного винта, установленных на рукоятях рычагов клещей.
  • Пассатижи для съема крышек – клещи, используемые для откручивания крышек топливных баков грузовых автомобилей и другой тяжелой спецтехники;
  • Слесарные – простые и надежные, используемые для различных видов слесарных работ, не предусматривающие контакт с находящимися под напряжением проводниками и токоведущими поверхностями;
  • Пассатижи электрика – сделанные из диэлектрического материала, предназначены для работы с токопроводящими поверхностями;
  • Рыбацкие – компактный инструмент, имеющий тонкие губки, удобные рукоятки, гибкое соединение с поясом или карабином на одежде при помощи прочного пластикового тросика.

Как выбрать пассатижи?

Конфигурация, форма и размеры инструмента всегда подбираются под конкретные задачи, а значит, какие выбрать пассатижи, покупатель решает, исходя из собственных предпочтений.

Следующие советы помогут купить надежную модель:

Лучше сразу обратить внимание на профессиональный инструмент, так как он способен прослужить крайне долго. Производитель нередко дает на него пожизненную гарантию, и способен документально подтвердить качество и надежность своей продукции.
Низкое качество изделия крайне просто определить по наличию люфта в шарнире, заедании и закусывании губ, по присутствию зазора между внутренними поверхностями или просто неравномерном их прилегании.
Покрытие рукоятей, особенно диэлектрических моделей, ни в коем случае не должно сползать, да и двигаться вообще

В противном случае гарантировано неудобство использования такого инструмента, и рано или поздно может привести к травмам.

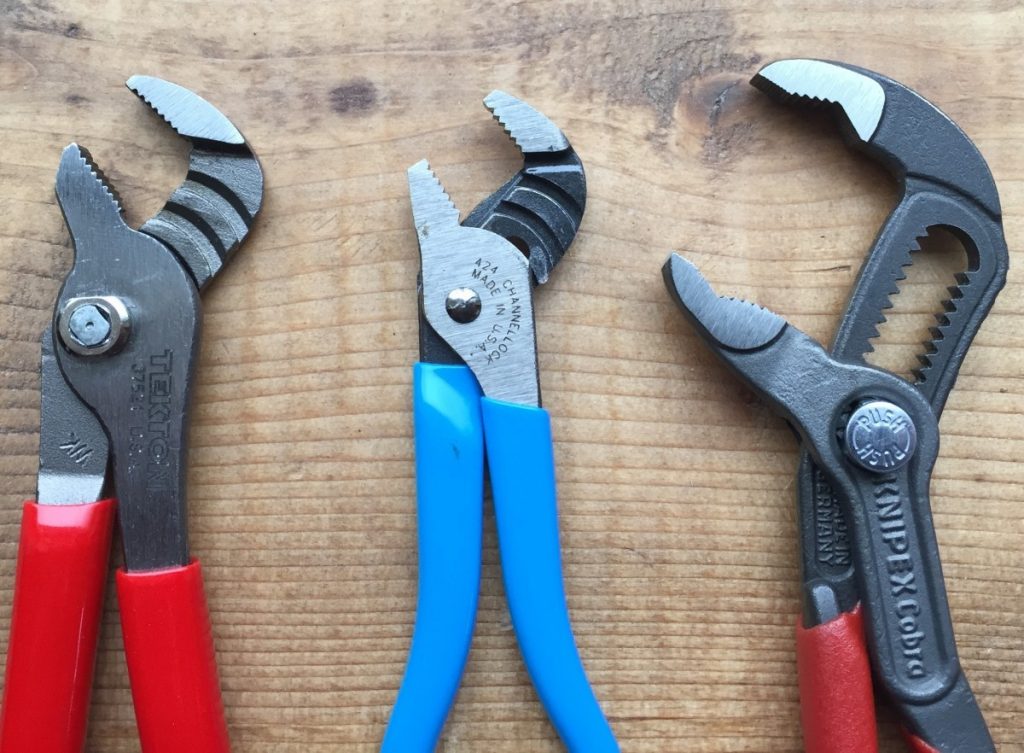

Регулируемые или трубные

Встречаются и пассатижи переставные, которые применяются для фиксации труб и других заготовок с высоким показателем диаметрального размера. Конструкция трубных инструментов имеют следующие особенности:

  1. Рабочая часть имеет специальные выемки, которые подходят для цилиндрических заготовок.
  2. Изменить диаметральный размер можно при помощи специального шарнира. Он позволяет изменить расстояние между двумя рабочими губками.
  3. Губки и рукоятки выполняются довольно большими. Стоит учитывать, что при прикладывании усилия вдали от шарнира увеличивается передаваемое усилие
  4. При изготовлении основной части часто изготавливается материал, который характеризуется повышенной устойчивостью к воздействию влаги. За счет этого существенно продлевается эксплуатационный срок.

Подобный тип пассатижей относится в отдельную категорию, так как они подходят исключительно для фиксации трубы. При этом производители указывают на то, какой минимальный и максимальный диаметр фиксируемого элемента.

В специализированных магазинах встречаются самые различные наборы, которые приобретают для проведения работы в бытовых условиях. Однако, опытный мастер проводит выбор каждого инструмента в отдельности, так как многие из наборов характеризуются низким качеством.

Как выбрать инструмент

Пассатижи и плоскогубцы, отличие которых друг от друга определяет и сферу их применения, лучше выбирать профессиональные. Это наиболее долговечные изделия, которые прослужат своему владельцу много лет. Дешевые модели порой быстро теряют свою функциональность или вообще выходят из строя. Поэтому при выборе инструмента лучше не экономить.

Качественное изделие можно определить, взглянув на шарнирный отдел. Здесь не должно быть люфтов, а ход ручек обязательно должен оказаться плавным. При соединении губок не должно быть зазоров, перекосов. В качественном инструменте они смыкаются равномерно.

Крайне важно, особенно для проведения электромонтажных работ, чтобы ручки сидели плотно на основании, не ерзали. Это позволит работать с подручными средствами безопасно, не опасаясь удара током

Ознакомившись с отличительными особенностями таких изделий, как пассатижи и плоскогубцы, отличие их друг от друга поймет любой мастер. В соответствии с требуемым типом работ подбирают и ручной инструмент. Он отличается размерами, формами, дополнительными возможностями и функциональностью. Каждый специалист должен учитывать особенности ручного инструмента и приобретать высококачественные экземпляры. Это станет гарантий длительного срока эксплуатации пассатижей и плоскогубцев любой конфигурации.

Пассатижи: воплощение практичности и многофункциональности

Поскольку пассатижи (фото изделий можно найти на просторах интернета) являются близкими «родственниками» плоскогубцев, они пользуются огромной популярностью в процессе выполнения как слесарных и электромонтажных, так и многих других видов работ.

Пассатижи используют механики, электрики, слесари и многие другие мастера.

Одной из главных особенностей пассатижей является наличие на их рабочей поверхности выемки с насечками. Данная деталь предназначается для захвата и прочного удержания гладких предметов круглой формы. Зачастую пассатижи имеют комбинированную поверхность губок. Это значит, что, помимо отдельной выемки для круглых деталей, присутствует часть плоского рабочего участка. Кроме того, некоторые инструменты оснащаются несколькими углублениями для деталей различных размеров.

На заметку! Многие задаются вопросом, как правильно – «пасатижи» или «пассатижи»? Согласно правилам, необходимо использовать второй вариант написания.

Особенностью переставных пассатижей является то, что они позволяют регулировать степень сжатия губок. Именно для этого в их конструкции предусматривается несколько вариаций расположения шарнира в специально предназначенных пазах. Процесс его перестановки является довольно простым, он сводится к разведению ручек и перемещению в нужное углубление.

Помимо степени сжатия, также можно осуществлять регулировку величины расстояния между гранями губок, расширяя таким образом диапазон габаритов захватываемых предметов. Независимо от цены, пассатижи зачастую оснащаются бокорезами. Посредством этих элементов можно выполнять снятие изоляции и нарезание проволоки либо кабельных жил. К тому же они могут быть наделены специальными кромками на лицевой части губок, что обеспечивает возможность нарезания твердой проволоки.

Рынок инструментов предлагает большой выбор пассатижей от разных производителей.

Еще одним параметром, который определяет разницу плоскогубцев и пассатижей, является расширенная рабочая зона последних инструментов за счет оснащения их насечками на ручках, находящимися сразу за соединением шарнирного типа. Благодаря этому можно осуществлять захват деталей не только посредством губок.

На заметку! На сегодняшний день особое уважение многих пользователей завоевали пассатижи Knipex, произведенные знаменитой немецкой компанией. Эти изделия славятся своим высоким качеством и надежностью.

Кроме того, пассатижи могут быть как слесарного, так и электрического типа. При этом последние модели непременно должны иметь маркировку, указывающую на максимальное напряжение 1000 В.

Профессиональные бокорезы: маленькие помощники в больших делах

К числу наиболее распространенных режущих инструментов относятся так называемые кусачки. По сути, это бокорезы-плоскогубцы, в основе функционирования которых лежит принцип рычага. Именно за счет него возрастает усилие, которое необходимо приложить к поверхности обрабатываемого предмета, чтобы посредством режущих кромок осуществить раскусывание материала.

Прорезиненные диэлектрические бокорезы позволяют работать с проводами под напряжением

Основными составными частями кусачек являются:

  1. Рукоятка, которая выполняет функция рычага. От ее длины зависит, какое именно усилие потребуется приложить мастеру для осуществления тех или иных операций. Зачастую рукоятки обладают специальным покрытием, за счет которого обеспечивается удобство и защита в процессе выполнения работ.
  2. Режущие кромки. Данные детали разнятся размером, формой и расположением по отношению к плоскости рукояток. К тому же в продаже можно встретить кусачки с победитовыми напайками, которые помогут справиться даже с наиболее прочными материалами.

Статья по теме:

Ассортимент современного рынка инструментов представлен различными моделями бокорезов. К примеру, прецизионные изделия предназначаются для осуществления точных работ, диэлектрические обеспечивают возможность работать с проводами под напряжением до 1000 В, а усиленные справятся с задачей нарезки металла, арматуры и проволоки диаметром более 3 мм.

Особенностью диагональных инструментов, которые применяются для перекусывания стальных и медных проводов, является то, что их головки расположены под определенным наклоном к поверхности рукоятки. Профессиональные модели производятся из инструментальной стали, которая проходит многоэтапную закалку. Два рабочих участка представленных приспособлений соединяются между собой посредством шарнира на оси, который способен выдерживать монотонную нагрузку в пределах 75 кг.

Качественные профессиональные бокорезы производят из инструментальной закаленной стали

Секреты выбора бокорезов: как не допустить ошибок

Прежде чем приступить к процессу выбора инструментов, следует четко определить, для чего они будут применяться. Для эксплуатации в условиях домашнего хозяйства вполне подойдут классические бокорезы небольшого размера. Посредством их можно будет выполнить ремонт электропроводки, нарезать проволоку, а также осуществить зачистку кабелей. Если же инструменты необходимы для профессионального применения, каждый мастер ориентируется на персональные потребности.

Кроме того, следует обращать внимание на материал, который использовался для изготовления рабочей части. Режущие кромки изделий, которые заслуживают право называться высококачественными, производятся из закаленной стали, а потому характеризуются непревзойденной прочностью

Даже после выполнения работ с проволокой, изготовленной из стали, на них вряд ли можно будет увидеть зазубрины. В идеале рабочая поверхность любого бокореза должна обладать антикоррозийным покрытием.

Не менее важным элементом, который заслуживает особого внимания, является рукоятка инструмента. Чем она длиннее, тем больше усилий понадобится прилагать в процессе выполнения работ.

В первую очередь, при покупке бокорезов нужно обращать внимание на материал и длину рукоятки

Рукоятки по-настоящему качественных изделий наделены покрытием, которое характеризуется стойкостью к перепадам температурных режимов, а также к воздействию масел и многих других химикатов. Поскольку данный инструмент создан для комфортной работы в различных условиях, все его элементы должны быть максимально надежные.

В заключение стоит заметить, что бокорезы (боковые плоскогубцы) – это не тот инструмент, который невозможно заменить в процессе выполнения домашних ремонтных работ. Однако монтажники, электрики и слесари, которые часто сталкиваются с необходимостью перекусывания кабелей, проводов, гвоздей и арматуры, непременно оценят их свойства.

Что можно сделать из плоскогубцев и пассатижей: даем вторую жизнь своему инструменту

Если ваши любимые плоскогубцы пришли в негодность, то не стоит спешить сдавать их на вторчермет. Они могут принести вам пользу, но для этого понадобится выполнить их переделку. Что же можно сделать из сломанных и непригодных к эксплуатации плоскогубцев или пассатижей? На самом деле вариантов есть много, и все зависит от того, что вы желаете получить из неисправного инструмента. Рассмотрим основные варианты конструкций, которые можно изготовить из неисправных плоскогубцев и пассатижей.

Съемник стопорных колец. Конечно, кто-то скажет, что этот инструмент проще купить, чем заморачиваться с их изготовлением, но… Знаете ли вы, что съемники для стопорных колец бывают двух типов: для снятия внутренних и внешних колец. Чтобы исключить необходимость покупки двух устройств, можно их изготовить из плоскогубцев

Важно понимать, что из пассатижей можно сделать съемник для снятия внешних колец. На фото ниже показан пример готовой самоделки.
Сдвоенные пассатижи — при помощи такой самоделки можно упростить процесс изгибания или транспортировки листовых материалов, например, оцинкованных и нержавеющих листов, профнастила, металлочерепицы, оконных откосов и т.п

Для реализации такой задумки понадобится две пары негодных плоскогубцев.
Плоскогубцы-держатели с поворотной рукояткой — интересный вариант для тех случаев, когда невозможно подлезть к резьбовому соединению, чтобы его зафиксировать в неподвижном состоянии. Самоделка имеет следующий вид, как показано на фото ниже.
Циркуль — сделать его можно из любого вида шарнирно-губцевого инструмента, который непригоден для эксплуатации по назначению. В данной самоделке понадобится рукоятка, к которой следует приварить заостренные наконечники, получив в итоге циркуль для нанесения разметки.
Съемник для отсоединения шлангов — сразу следует отметить, что изготавливать такой инструмент нужно в случае возникновения соответствующей необходимости. Ведь основной момент, который важно учесть при изготовлении — диаметр захвата, который зависит от размера демонтируемого шланга или патрубка.
Ручные мини-тиски — их можно сделать из плоскогубцев, на которых отломалась рукоятка, но губки при этом целые. Принцип изготовления заключается в том, чтобы обеспечить фиксацию детали в губках без необходимости воздействия на рукоятки. Для этого необходимо просверлить сквозное отверстие через губки ближе к шарнирному соединению, и в него установить длинный болт. Фиксация будет выполняться при помощи барашка.

Процесс изготовления всех самоделок довольно простой, и не требует ни больших вложений, ни затрат времени и сил. Все это совершенно свободно можно реализовать в домашних условиях. Ниже представлено видео, благодаря которому вы сможете изготовить представленные в перечне самоделки из плоскогубцев.

Заключение

Когда стоит выбор между пассатижами или плоскогубцами, важно определиться с тем, каким функционалом должен обладать инструмент. Плоскогубцы отличаются менее прочным материалом основы, ведь их основная задача – захватить, зажать деталь

Пассатижи выполняют более серьезные задачи – перекусывание проволоки, твердых металлов, деталей круглой формы, соответственно изготавливается инструмент из высокопрочной стали. Самое лучшее решение – это приобрести комплект из нескольких предметов разного назначения. Стоит помнить о том, что лучшие приспособления позиционируются, как профессиональные модели.
