Изготавление муфельной печи своими руками

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.
  • На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства

Запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

  • Первая ступень мощности: два контура спиралей включаются последовательно.
  • Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
  • Третья ступень мощности: оба контура включаются параллельно.

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

  • Продолжительность процесса сушки может быть до нескольких недель.
  • Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
  • Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

Создание корпуса муфельной печи

Корпус муфельной печи можно создать самому или же воспользоваться заготовками. В качестве заготовки можно использовать старую духовку, электрическую печь или прямого нагрева, холодильник, стиральную машину. Также обязательно стоит учесть, что необходимо удалить все детали из пластика, так как они не приспособлены к высоким температурам.

Корпус можно создать своими руками. Для этого подойдет листовой металл. Следует выбирать материал, толщина которого более двух миллиметров. Из него следует сделать прямоугольную коробку при помощи сварочного аппарата.

Для создания корпуса подойдет листовой металл

Если вы хотите сконструировать цилиндрическую муфельную печь, стоит изогнуть металл в радиус и заварить шов.

Чтобы защитить металл от коррозии, желательно покрыть печь специальной огнеупорной краской. Улучшит свойства печи специальный термоизоляционный слой. Он служит для уменьшения теплопотерь, тем самым увеличивая жар в камере. Для термоизоляционного слоя можно использовать базальтовую вату, а также перлит.

Комментарии4 комментария

  1. Игорь: 23.09.2014 в 19:13

    Покрупнее фотографию с трубками покажите пожалуйста ,редуктора на газовом болоне мало? И пылесос дополнительно ненадо?

  2. admin:

    07.10.2014 в 08:05

    Для увеличения нажмите на картинку. Одного редуктора достаточно будет, пылесос не нужен, выходящие газы будут захватывать следующие.

  3. Вова:

    28.11.2014 в 16:44

    А для обжига керамики пойдет?

  4. Владимир:

    23.04.2015 в 11:25

    Просьба: давайте материал более конкретно: размер выходного отверстия горелки, зачем такая длинная газоподводящая трубка, как устроен огнепреградительный клапан, какие размеры корпусных деталей, как входной патрубок расположен относительно корпусных деталей, как крепится, как вылить расплавленный металл в форму ведь никакой лейки нет. В общем нужны эскизы с размерами, а народ под свои нужды и возможности переделает. Сайт нужный, интересный.

Материалы и инструменты для сборки конструкции

Прежде чем начать изготовление муфельной печи своими руками, необходимо обзавестись набором инструментов. Для работы пригодится:

  • сварка и электроды;
  • болгарка;
  • кусачки и ножницы;
  • респиратор, очки;
  • сталь или корпус от духовки;
  • уголок металлический;
  • оцинкованная сетка с ячейкой 2 х 2 см;
  • дверца – готовая, или самодельная;
  • кирпич шамотный;
  • смесь огнеупорная;
  • термостойкий силикон;
  • перлит или базальтовая плита (кровельный утеплитель 1 – 2 см толщиной);
  • проволока нихромовая 1 мм.

Толщина металла для корпуса должна быть 2 – 2,5 мм, так как конечная конструкция будет очень тяжёлой. По этой же причине, если используется тонкостенная бытовая техника, её нужно укрепить при помощи стального уголка.

Тем, кто собирается заниматься обжигом керамики, не понадобятся температуры выше 800 °С, поэтому они могут сделать муфель из любой фарфоровой или фаянсовой посуды или старого смывного бачка.

Сферы применения

На сегодня создание муфельной печи позволяет выполнять несколько технологических процессов даже в домашних условиях, с учетом правильно спроектированной конструкции и верно выбранных температурных режимов. Используемая схема должна позволять разместить необходимое количество материала для обработки.

Стоит разделить все печи на виды применения по работе с материалом:

  • закалка металлических и кремлёвских изделий;
  • обжиг и доведение до определенной структуры материала, придание прочности;
  • отпуск, придание материалу пластичности для выполнения соответствующих изделий;
  • кузнечное дело, для раскалывания металла для последующей обработки и создания более приемлемых размеров и заготовок;
  • лабораторные исследования, для изучения влияния температурной обработки, на различные по формуле металлы и сплавы.

Данное разделение позволяет определиться с видами температурных режимов и общим объёмом печи, создавая все необходимые конструктивные решения и формулы для самостоятельного проектирования муфельной печи.

Теплоизоляция печи

В результате описанных действий получается практически готовая топка закалочной печи, её необходимо только поместить в корпус, надёжно закрепить и минимизировать теплопотери. Для этого и пригодится изготовленная заранее ёмкость на ножках.

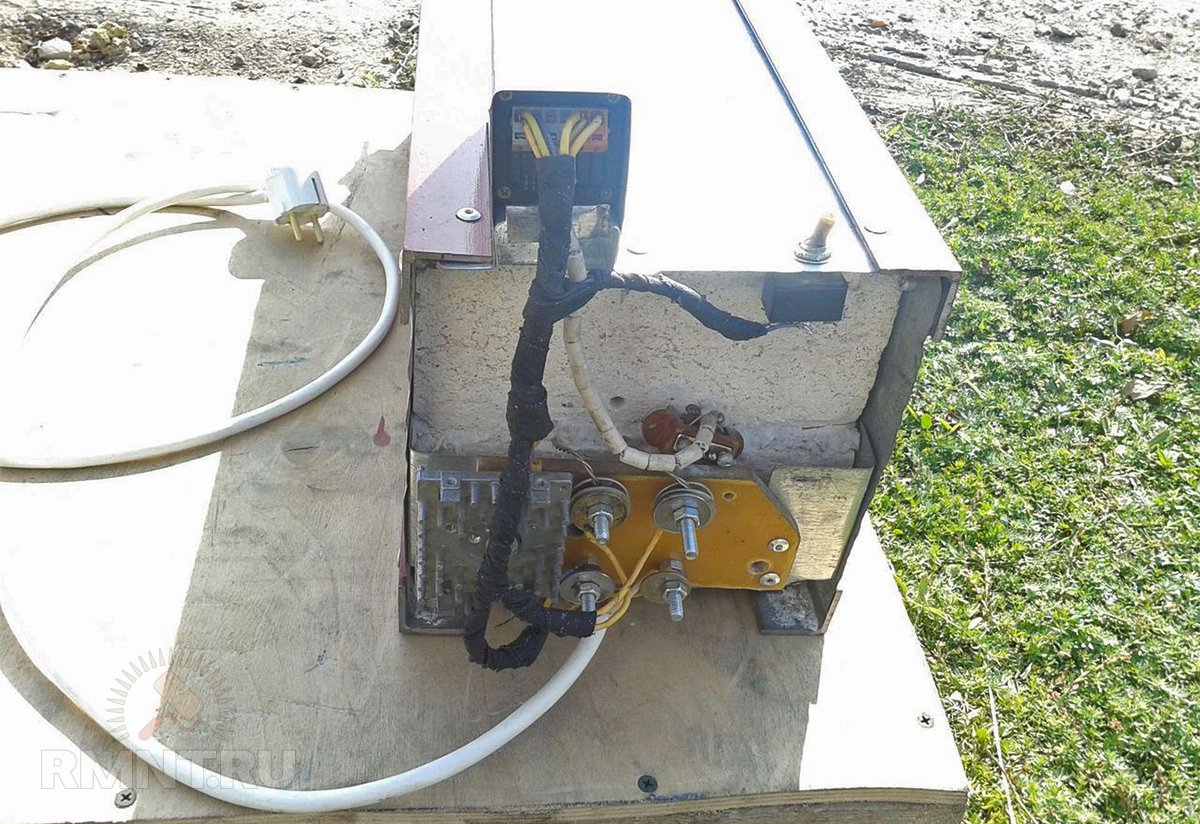

Внутренний объём ёмкости нужно заполнить минеральной ватой плотностью 45–50 кг/м3. Вату нужно свернуть спиралью, сначала укладывая её под наружные стенки и постепенно продвигаясь к центру. Плотность укладки должна быть максимальной, но при этом саму вату нельзя повредить. В итоге в центральную складку нужно поместить топку в сборе. Если плотности ваты достаточно, нагревательная часть не будет проминать утеплитель своим весом. Все выводы спиралей нужно тщательно замотать стеклотканью, вставить между ними дистанционные проставки из обрезков минеральной ваты, а затем вывести через заднюю стенку, подключить на обратную сторону шпилек и установить панель на место.

Чтобы надёжно закрепить топку и установить дверцу, вату нужно примять и утопить на 6–8 см глубже бортов. Поверхность утеплителя нужно несколько раз сбрызнуть алебастровым молоком, чтобы вата отвердилась и перестала интенсивно впитывать влагу. После этого лицевая часть печи заливается смесью алебастра, песка и минеральной фибры. Пока состав не застыл, в него вмуровывают топочную дверцу или закладные для её крепления.

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

Как правильно подключить муфельную печь к источнику энергии

При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:

  • терморегулятор;
  • большой клеммник из термостойкой пластмассы;
  • маленькие клеммники из термостойкого пластика для сращивания проводов;
  • контактор (пускатель электромагнитный);
  • электрический провод двужильный;
  • вилку электрическую;
  • стандартный кожух для электрощитка.

Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.

Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.

Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.

Монтаж блока

Монтаж блока проводится в следующем порядке.

  • Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
  • К проводу питания присоединяют вилку.
  • В щитке крепят терморегулятор, контактор и большой клеммник.
  • К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.

Электрическую муфельную печь обязательно заземляют.

Маленькая муфельная печь из доступных материалов


Всем привет, в этой инструкции мы рассмотрим, как сделать простую миниатюрную муфельную печь из подручных материалов. В ней можно плавить алюминий, а также закалять или отпускать сталь, скажем, для изготовления ножа. Автор использует печь для разогревания автомобильных свечей зажигания. Из полученной керамики получается изготовить отличные сопла для пескоструйного аппарата.

Несмотря на маленькие размеры, печь получилась довольно мощной, тут используется нагревательный элемент в 3 кВт, который разогревает печь до 900 градусов Цельсия. Если проект вас заинтересовал, предлагаю изучить его более детально.

Список материалов:

— две банки из под краски или консервов подходящих размеров; — спираль на 3 кВт от электроплитки; — алебастр (строительный гипс); — два болта с гайками (для контактов); — стальная проволока (для ножек); — провода; — жаростойкая краска; — радиодетали для изготовления регулятора мощности; — распределительная коробка или другой корпус для регулятора мощности.

Список инструментов:

— ножовка по металлу; — точильный станок; — емкость для размешивания гипса; — паяльник; — тиски; — плоскогубцы.

Процесс изготовления печи:

Шаг первый. Отливаем внутреннюю часть

Печь изготавливается постепенно, сперва отливается внутренняя часть, а потом наружная. Для изготовления этих частей нам понадобятся две банки из под краски или подобные. Одна банка будет меньшего размера, а другая большего.

Шаг второй. Спираль

В изготовленной ранее детали по кругу нужно проточить канавку, сюда мы будем укладывать спираль. Сперва все размечаем, а потом проходимся напильником или другим доступным инструментом.

Шаг третий. Отливаем наружную часть печи

Устанавливаем контакты и центральную часть со спиралью в банку и заливаем гипсом. Оставляем все это дело сохнуть. Вместо гипса можно использовать специальные жаростойкие составы.

Шаг четвертый. Регулятор мощности
Шаг пятый. Завершающие штрихи

Сделайте также для печи пробку, ее можно отлить из гипса. В итоге красим корпус жаростойкой краской, чтобы все выглядело отлично.

Шаг шестой. Испытания Запускаем печь, сначала устанавливаем невысокую температуру, чтобы печь прогревалась плавно. Первое время с нее может идти пар или даже дым, это нормально, все, что должно сгореть, то сгорит, далее печь будет работать нормально. Ну а потом постепенно выводим печь на полную мощность, уже спустя 30 минут все внутри светится красным цветом.

Отправляем внутрь свечу и раскаляем, у автора она разгорелась до красного свечения, и вылез центральный шток. Теперь, зажав свечу в тиски, можно плоскогубцами вытащить центральный шток.

На этом все, проект окончен, печь себя неплохо показала, надеюсь, вам самоделка понравилась, и вы найдете для нее применение. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Термопара

Термопару для замера температуры в печи используют довольно давно. При этом и зарекомендовала она себя как надежное измерительное устройство. По сути это два проводка состоящих из разных сплавов, которые соединены между собой с помощью сварки.

Во время замера температуры на концах проводков вырабатывается ток, и чем большей будет температура печи, тем больше мы получим милливольт на выходе. Используя специальные приборы можно с легкостью переводить милливольты в температурный показатель.

Существует огромное количество типов термопар, которые состоят из различных сплавов. Для муфельной печи предназначается термопара типа К. Состоит она из сплава хромель-алюмель и рассчитана на температуру вплоть до 1300 °С. Для работы в высокотемпературной среде рекомендовано использовать термопару с толстой проволокой.

Измерять температуру внутри печи термопарой можно при помощи различных приспособлений. Некоторые из них мы опишем далее.

Мультиметр — доступное устройство измерения в его конструкции сразу продумана функция определения температуры термопарой типа К. В основном этот тип преобразователя сразу продается в наборе с мультиметром. Недостатком является только то, что предложенная в данном варианте ТХА тоненькая и при высоких температурах быстро выходит из строя.

Еще можно использовать термопары типа S в основе которых находятся сплавы платинородия-платины. Они дороже сплавов термопары типа К, но лучше выдерживают высокие температуры, т. к. рассчитаны на 1600 °С и прослужат дольше. По стандарту такая термопара поставляется уже в защитном кожухе.

Термический преобразователь ТПП как и термопару К подсоединяют к электронному преобразовательному устройству. Таким образом, удается легко определить температуру в печи и регулировать ее с помощью пользовательской программы.

Преобразователь ТХА еще один тип измерителя соединяющегося с контролером

Здесь важно, чтобы длина проводков была достаточной. Если изначально проводки короткие, то можно использовать специальные термокомпенсационные провода. При этом важно понимать, что материал удлиняющего провода должен состоять из тех же сплавов, что и материал самого преобразователя

Но, диаметр его должен быть меньшим

При этом важно понимать, что материал удлиняющего провода должен состоять из тех же сплавов, что и материал самого преобразователя. Но, диаметр его должен быть меньшим

Подключив термопару к контроллеру и подключив их к питанию, вы сразу сможете узнать температуру в муфельной печи. Чтобы еще облегчить работу по обжигу используйте элементы управления и в автоматическом режиме управляйте этим процессом.

На сайте «Технонагрев» вы сможете подобрать самый подходящий вариант термопары и удлиняющие провода. При необходимости обратитесь за консультацией к нашим менеджерам.

Работая с муфельной печью, не забывайте о средствах защиты. Даже когда печь имеет более чем достаточную изоляцию, ее внешняя поверхность может стать достаточно горячей, чтобы серьезно обжечь кого-либо, если прикоснуться к ней незащищенной кожей. Поэтому используйте следующие средства индивидуальной защиты:

Рукавицы или перчатки для печи: их следует носить при работе с любой частью печи (кроме панели управления) во время ее обжига или охлаждения. Даже после отключения питания печь останется горячей в течение нескольких часов. Не открывайте и не трогайте ее до полного охлаждения.

Темные очки. Для наблюдения за отверстиями в печи рекомендуется использовать специальные защитные очки. Они защищают ваши глаза от лучистого тепла. Обычные солнцезащитные очки не подходят для этой цели и могут даже навредить, т.к. не рассчитаны на высокие температуры. Защитные очки могут также позволить вам видеть ваши конусы, если вы их используете, более четко.

Муфельная печь для плавки алюминия своими руками

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях. Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

Виды муфельных печей

. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи.

Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи.

Муфельная печь имеет такие составляющие, как нагревательная камера и специального аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

  • 7 кирпичей;
  • болгарка;
  • проволока;
  • металлическое ведро;
  • ненужный металлический кусок;
  • строительные защитные очки;
  • молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

Для создания корпуса будущей муфельной печи понадобиться отрезок ненужного металлического листа, толщиной 1 мм — 1,5 мм и слой ржавчины.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4. Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их по длине окружности.

5. Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

9. Делам разметку канавок и устанавливаем кирпичи, в результате образуется спиральное расположение нагревателя.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяют нихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром. Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

12. Аккуратно наматываем спираль так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.


Сгибаем лист металла в цилиндр

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.


Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.


Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

Полезно знать: Как используется конвекторная печь для обогрева дома, какой она бывает

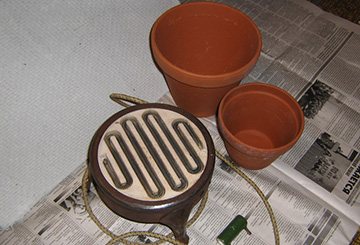

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.


Материалы для создания печи

Особенности сборки муфельной печи

Муфельную печь необходимо правильно собрать, чтобы она долго прослужила. Стоит воспользоваться несколькими основными рекомендациями:

  1. Обязательно стоит укрепить наружную часть конструкции при помощи металлических вставок, так как муфельная камера является достаточно тяжелой.
  2. Камера должна плотно прилегать к утеплителю основного корпуса.
  3. Если вы изготавливали корпус самостоятельно, необходимо сделать дверцу из двойного листа металла, а также обязательно расположить на ней слой утеплителя.
  4. При использовании в качестве основы старого духового шкафа, можно пренебречь слоем утеплителя, так как он уже предусмотрен конструкцией духовки.
  5. Для безопасной работы муфельной печи необходимо подключать нагревательный элемент к автомату на 20-25 А.

Муфельная печь, сделанная своими руками, по температуре нагрева значительно уступает промышленным аппаратам. В ней нельзя переплавить металл, а также сложно работать со стеклом. Но агрегата, сделанного самостоятельно, будет вполне достаточно, чтобы совершить обжиг керамического изделия в домашних условиях. Главное не пренебрегать установкой защитных элементов от перепадов напряжения или утечки газа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
