Измерительный инструмент

Измерительный инструмент: применение

Любое измерительное устройство имеет первоначально настроенные заводские параметры, которые можно регулировать для достижения идеальной точности

При этом нужно обращать внимание на допустимый диапазон погрешности, который всё равно будет. Этот момент очень важен при изготовлении деталей, которые потом будут соединяться

Ошибки в интерпретации данных приводят к действиям, которые в дальнейшем отражаются в виде преждевременных поломок, перекосов, несостыковок деталей. Также загрязненность, износ мерочных устройств приводит к большим погрешностям в отображении реальных параметров.

Нужно тщательно следить за состоянием всех приспособлений, что применяются для измерений, ремонтировать, чистить, заменять изношенные детали. Цена ошибки высока – жизнь, потерянное здоровье. При изготовлении, испытании, применении высокоточных деталей, конструкций, устройств всегда нужно помнить об этом, не совершать досадных ошибок.

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве

Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Классификация по разным признакам

Измерительные инструменты и приборы принято разделять на группы в зависимости от способа предоставления информации. Так, бывают регистрирующие и показывающие инструменты. Первые характерны тем, что способны записывать показания в память. Нередко используются самопишущие приборы, которые самостоятельно распечатывают данные. Вторая группа предназначена исключительно для контроля в реальном времени, то есть во время снятия показаний оператор должен находиться около прибора. Также контрольно-измерительный инструмент классифицируют по методу измерений:

  • прямого действия – осуществляется преобразование одной или нескольких величин без сравнения с одноименной величиной;
  • сравнительные – измерительный инструмент, предназначенный для сравнения измеряемой величины с уже известной.

Ручной инструмент: многообразие и виды

Предназначение

Ручной инструмент – это ручное техническое устройство, которое используется в качестве орудия человека или машины для выполнения тех или иных работ. Обладает рядом полезных характеристик, является эргономичны и функциональным, широко используется во время работ не только строительно-ремонтной сферы, но и бытового предназначения.

Почти каждая домашняя мастерская начинается с коллекции ручных ин­струментов, собранных в течение дол­гих месяцев и даже лет случайно, без всякого плана и мысли об оборудова­нии мастерской. Когда же у вас по­явится такая мысль, первым делом нужно проверить, что у вас уже име­ется, и решить, что нужно приобре­сти дополнительно.

Разновидности ручного инструмента

По виду работ и назначению ручной инструмент можно объединить в следующие группы:

  • Зажимной инструмент – выступает в роли держателя обрабатываемого материала, зажимает его с двух сторон для удобной фиксации (тиски, зажимы, струбцины, и т.д.),
  • Измерительный инструмент, главное предназначение которого – это измерение разнообразных показаний: вес, размеры, дальность, угол и прочее (нивелиры, дальномеры, рулетки, угольники, уровни),
  • Ключи – инструменты для раскрутки/закрутки болтов, гаек, труб и т.д. (гаечные, комбинированные, трубные, разводные ключи),
  • Малярный инструмент – для нанесения и распределениях жидких смесей на поверхности (валики, миксеры, кисти), Отвертки – используются для отвинчивания и завинчивания шурупов и прочих крепежных элементов (плоские, крестовые, реверсивные отвертки),
  • Специализированный инструмент – инструмент узкого предназначения, выполняющий конкретные функции (труборезы, пистолеты для клея/пены, заклёпочники и др.),
  • Столярно-слесарный инструмент – применяется в столярных и слесарных работах (ножи, ножовки, пилы, рубанки, стамески, стусла, топоры, фрезы и т.д.),
  • Ударно-рычажный инструмент – инструменты для придания формы и дробления материалов, забивания, загибания и удаления всевозможных крепежей (молотки, кувалды, ломы, гвоздодёры, кирки, киянки, прочее),
  • Шарнирно-губцевый инструмент – предназначенный для резки и фиксации материалов (щипцы, клещи, плоскогубцы, кусачки, бокорезы, ножницы по металлу),
  • Штукатурный инструмент – для нанесения и распределениях густых пастообразных смесей на поверхности (шпатели, терки, скребки, гладилки, правила).

Как правильно выбрать ручной инструмент

Есть несколько факторов, на которые стоит обращать внимание при выборе ручного инструмента. Ими являются:

  • материал изготовления,
  • качество обработки,
  • рукоятка,
  • соединительные механизмы,
  • защитное покрытие,
  • производитель,
  • ценовая категория,
  • способ хранения.

Лучшим материалом, из которого изготавливается ручной инструмент считается сталь с примесями хрома и ванадия. Материал обладает высокой прочностью и хорошо переносит различные нагрузки. Именно такую надпись необходимо искать в паспорте или на самом ручном инструменте. Сокращенно такая сталь обозначается, как Cr-V. Такая надпись может красоваться на теле гаечного ключа или отвертки. Если речь идет об отвертках, то очень удобными являются те, у которых есть магнитный наконечник. Часто он отличается по цвету от основного жала. Работать с таким инструментом одно удовольствие, т. к. саморезы или шурупы после выкручивания не теряются и не застревают в отверстиях.

Гаечные ключи

Самый распространенный гаечный ключ — 250-миллиметровый развод­ной ключ с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Он должен быть изготовлен из стальных поковок с коррозиестойким хромовым покрытием. Другие разновидности гаечных клю­чей — ключи с фиксированным разме­ром зева, которые закручивают гайки и головки болтов сбоку: торцевые гаеч­ные ключи, которые ставятся на гай­ки и болты сверху и особенно подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные клю­чи сочетают оба типа, но гораздо удоб­нее иметь отдельные комплекты клю­чей с фиксированным зевом и торце­вых ключей, особенно когда одновре­менно требуемся два ключа одного раз­мера.

Торцевые ключи с храповым меха­низмом ускоряют затягивание болтов и работу в труднодоступных местах. Неплохая модель такого типа — с при­водной рукояткой размером 9 мм и патроном с внутренним шестигранни­ком, предусмотренные переходники для приводнои рукоятки позволяют использовать рукоятки размером 6 или 12 мм.

Виды измерительных приборов

В зависимости от того, какие бывают измерительные инструменты, их названия могут отличаться в разных классификациях.

Обычно приборы могут быть следующего вида:

  • Аналоговые измерительные инструменты и устройства, в которых сигнал на выходе является некоторой функцией измеряемой величины.
  • Цифровые устройства, где сигнал на выходе представлен в соответствующем виде.
  • Приборы, которые непосредственно регистрируют результаты измерений снимаемых показаний.
  • Суммирующие и интегрирующие. Первые выдают показания в виде суммы нескольких величин, а вторые позволяют проинтегрировать значение измеряемой величины при помощи другого параметра.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

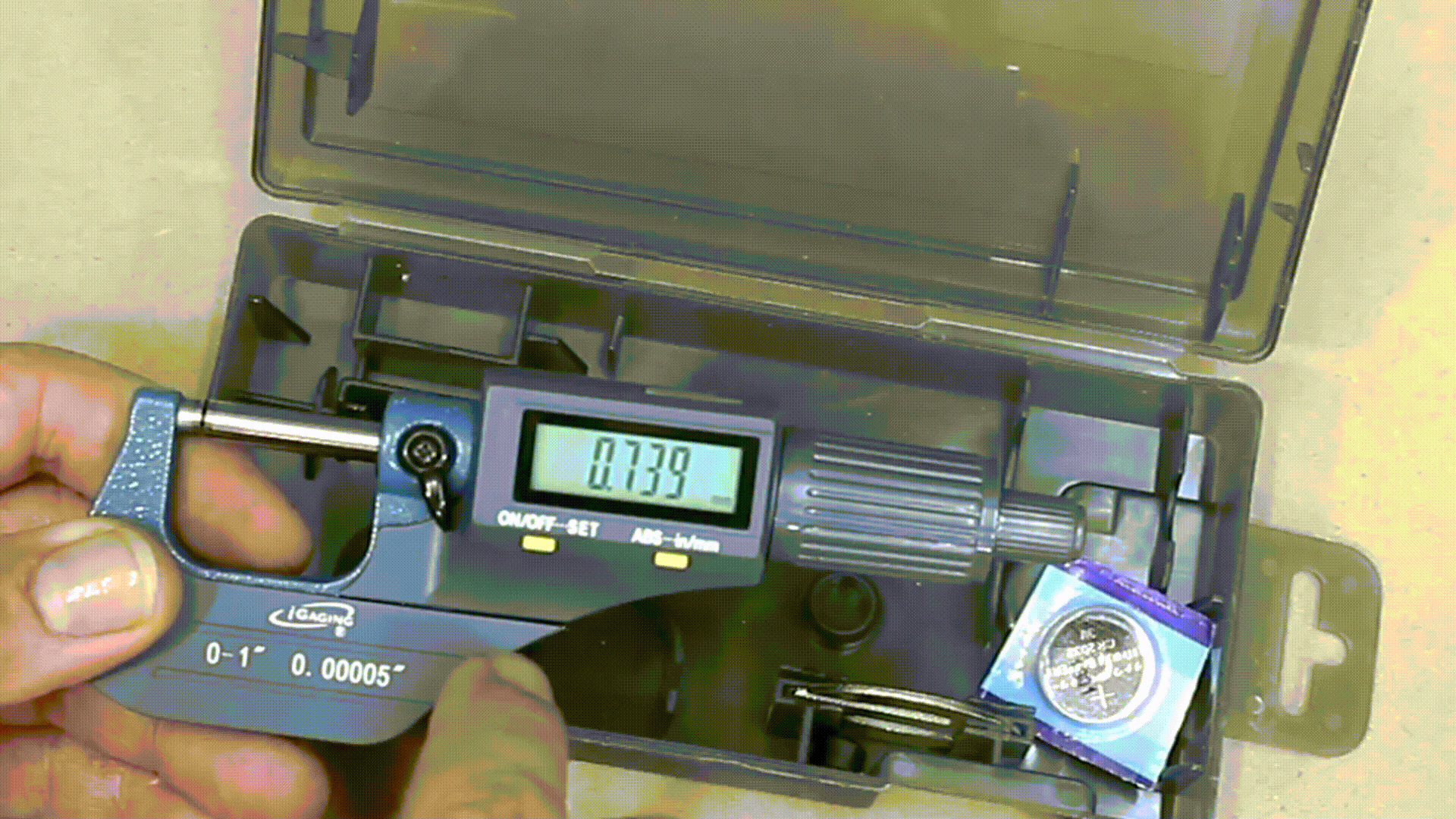

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

  • Суппорт
  • Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

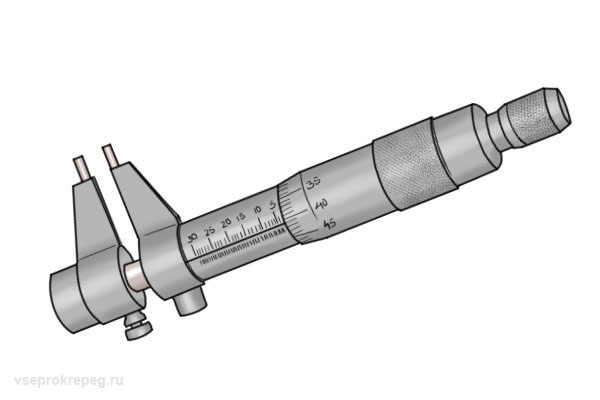

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Измерение и контроль

Измерением называют процесс определения физических величин с помощью технических средств, т.е. сопоставление физической величины с условно принятой единицей. К единицам величины относятся, например, миллиметр или метр (единицы длины). В промышленности под техническим измерением понимается определение геометрических параметров заготовок, отклонений формы и расположения, шероховатости, чистоты, волнистости поверхностей и т.д. Инструмент для определения данных величин называют шкальным, так как он оснащен измерительной шкалой или механизмом.

Контроль подразумевает выявление соответствия параметров детали заданным нормам. Так как контрольный и поверочный инструмент является бесшкальным, он не позволяет узнать абсолютное значение контролируемой величины. Его используют для контроля формы, размера, взаимного расположения поверхностей и т.д. с целью выявления брака на производстве, при приемке товара и т.д.

Приборы КИПиА

Пожалуй самый большой каталог электротехнических приборов — это каталог КИПиА (контрольно измерительные приборы и автоматика). В него можно включить все измерительные, контролирующие, управляющие вручную и автоматически приборы и оборудование. Детальное перечисление всех приборов КИПиА займёт не десятки печатных страниц.

Однако познакомится с основными типами приборов и оборудованием КИПиА необходимо. Посмотрим на их основные виды используемые, чаще в промышленности.

Для измерения температуры и её регулирования в различных средах (термометр, тепловизор, термопара, и т.п.)

Измерение давления и его регулирования (манометр, датчики и реле давления/напора/тяги, регуляторы и калибраторы давления).

Приборы измерения расхода (счётчики воды/пищевых жидкостей/промышленных и бытовых стоков/паров/горючего/вязких сред, тепловые и электрические счётчики, бесконтактные датчики).

Приборы измерения уровня (уровнемеры различного типа, сигнализаторы и регуляторы уровней).

Измерительные приборы электрических параметров

Данный вид кипа используются, как в промышленности, так и в строительстве и даже быту. Все приборы и необходимое оборудование, используемое для всевозможных измерений параметров электрических сетей (напряжение, ток, частота, омическое сопротивление) относятся к электроизмерительным приборам.

По применению данный вид кипа может быть стационарным или переносным. Например, измерительные клещи явно переносной прибор. Вольтметр установленный в электрический щит — прибор стационарной установки.

Лабораторная контрольно-измерительная аппаратура

В эту группу кипа относим всё, что специалисты используют в своих лабораторных измерениях: осциллографы, оптические приборы, генераторы сигналов и т.п.

Приборы КИПиА контроля

В эту группу относим все приборы и аппаратуру применяемые для исследований жидких, газообразных сред и твёрдых тел. Например, зонды и газоанализаторы, приборы слежения за состоянием атмосферы, замерщики плотности среды, различные измерители влажности. Так же большая группа приборов, называемых, приборы не разрушающего контроля (дефектоскопы, измерители вибрации, замерщики толщины и т.п.)

Приборы КИПиА автоматизации

Собственно, приборы автоматизации различных технологических процессов — это базовое ядро всех КИПиА. Всё из чего собирают щиты и ящики автоматики в этой группе. Блоки питания, различные датчики и контроллеры, релейные устройства, операторский интерфейс.

Электрическое оборудование

Почти ни один прибор не работает без электричества. Поэтому в отдельную группу выделили всё электрическое оборудование. Группа перекрёстная, но всё же к ней относят:

  • Трансформаторы;
  • Стабилизаторы;
  • ИБП;
  • Измерители омического заземления.

Трубопроводная арматура

На промышленных предприятиях, где присутствует направленное движение жидких и газовых сред, не обойтись без разнообразной запорной и регулирующей аппаратуры, часто работающей в автоматическом или полуавтоматическом режимах.

Оборудование сетей низкого напряжение

Более близкая домашнему хозяину группа КИПиА, в которую входят всем знакомые УЗО, кнопки, кнопочные посты, автоматические выключатели, реле.

Штангенциркуль

Штангенинструмент- общее название средств измерения, имеющих в своей конструкции мерную штангу. Stange — стержень, прут (нем). Нониусный штангенциркуль, очень популярный измерительный инструмент в машиностроении и домашнем инструментарии.

Основным элементом штангенинструмента является штанга, на которую нанесена главная шкала, с шагом 1 миллиметр и скользящий по ней ползун, с расположенным на нем нониусом (еще одна шкала).

Нониусный штангенциркуль довольно универсальный инструмент, но его разновидности могут отличаться узкой специализацией:

  • штангенрейсмас- измерительный инструмент, имеющий основание, которое и является началом шкалы. Измерения штангенрейсмасом производятся на мерном столе, к которому предъявляются технические требования.
  • штангенглубиномер- измерительный инструмент, применяющийся для определения геометрических параметров отверстий, пазов, уступов и т.д.
  • штангензубомер- измерительный инструмент применяющийся для определения толщины зубьев.

Штангенциркуль ЗУБР «ЭКСПЕРТ», ШЦЦ-I-150-0,01,цифровой, нерж. сталь, металлический корпус,150мм, шаг измерения 0,01мм Конструкции нониусных штангенциркулей отличаются типоразмерами и характеристиками, формой подвижной рамки (ползуна), пределами измерения.

По исполнению, нониусные штангенциркули подразделяются на односторонние и двусторонние, с наличием глубиномера или без него.

Нониусные штангенциркули имеют предел измерения равный 0,1 миллиметра или 0,05 миллиметров. Предел измерения нониусной шкалы равен величине одного деления шкалы основной.

В процессе измерения, при помощи нониусного штангенциркуля, целое число миллиметров определяется по нулевому штриху на шкале нониуса, а количество десятых долей миллиметра определяется по полностью совпадающим штрихам на основной шкале и шкале нониуса.

Измерители, применяемые в металлообработке

Наиболее распространенный универсальный измерительный прибор — линейка. Разметочной линейкой пользуются все специалисты, независимо от профиля. К более специфическому множеству мерных устройств относятся поверочные линейки. Их используют для выявления отклонений изделий по плоскости. Величину отклонений определяют с помощью калиброванных щупов — металлических пластин, толщина которых колеблется от 0,01 мм до нескольких мм. С помощью специальных линеек модельщики определяют усадочный размер горячих слитков.

В сфере металлообработки для измерения линейных характеристик используются два основных вида приборов:

  • штриховой прибор с нониусом;
  • микрометрический инструмент винтового типа.

Штангенциркуль

Штангенинструмент- общее название средств измерения, имеющих в своей конструкции мерную штангу. Stange — стержень, прут (нем). Нониусный штангенциркуль, очень популярный измерительный инструмент в машиностроении и домашнем инструментарии.

Основным элементом штангенинструмента является штанга, на которую нанесена главная шкала, с шагом 1 миллиметр и скользящий по ней ползун, с расположенным на нем нониусом (еще одна шкала).

Нониусный штангенциркуль довольно универсальный инструмент, но его разновидности могут отличаться узкой специализацией:

  • штангенрейсмас- измерительный инструмент, имеющий основание, которое и является началом шкалы. Измерения штангенрейсмасом производятся на мерном столе, к которому предъявляются технические требования.
  • штангенглубиномер- измерительный инструмент, применяющийся для определения геометрических параметров отверстий, пазов, уступов и т.д.
  • штангензубомер- измерительный инструмент применяющийся для определения толщины зубьев.

Штангенциркуль ЗУБР «ЭКСПЕРТ», ШЦЦ-I-150-0,01,цифровой, нерж. сталь, металлический корпус,150мм, шаг измерения 0,01мм Конструкции нониусных штангенциркулей отличаются типоразмерами и характеристиками, формой подвижной рамки (ползуна), пределами измерения.

По исполнению, нониусные штангенциркули подразделяются на односторонние и двусторонние, с наличием глубиномера или без него.

Нониусные штангенциркули имеют предел измерения равный 0,1 миллиметра или 0,05 миллиметров. Предел измерения нониусной шкалы равен величине одного деления шкалы основной.

В процессе измерения, при помощи нониусного штангенциркуля, целое число миллиметров определяется по нулевому штриху на шкале нониуса, а количество десятых долей миллиметра определяется по полностью совпадающим штрихам на основной шкале и шкале нониуса.

Классификация

Ручной и механический контрольно-измерительный инструмент разделяется на следующие классы:

  • Бесшкальный – поверочные и лекальные линейки;
  • Микрометрический;
  • Штанген-инструмент;
  • Зубчато-рычажный;
  • Пружинный.

Каждый прибор имеет свои первоначальные параметры, определенный строгий диапазон , погрешности. Абсолютно точно измерить что-либо невозможно. Но чем ниже погрешность, тем дороже устройство.

На ошибки измерения также влияют следующие причины:

  • Неправильное применение;
  • Неисправность;
  • Загрязнение.

Согласно, ГОСТ, контрольно-измерительные приспособления подразделяют на следующие основные группы:

  • Калибры (гладкие, резьбовые, комплексные, профильные);
  • Пневматические устройства;
  • Электромеханические приспособления;
  • Меры, поверочный инструмент;
  • Оптико-механические;
  • Нониусные;
  • Механические.

Калибры относятся к специальному типу, остальные – к универсальному. Последний вид измерительных устройств позволяет изучить параметры изделия любой конфигурации.

Универсальный инструмент широко распространен. К этому типу относятся:

  • Штанген-инструмент : циркуль, глубиномер, рейсмас;
  • Микрометр;
  • Уровень;
  • Угольники;
  • Шаблоны;
  • Щупы.

Также к простейшим измерительным инструментам можно отнести рулетки, обычные школьные линейки, угольники.

Классификация измерительных приборов и список технических устройств

Измерительные приборы прочно вошли в жизнь человека. За счет обширной классификации измерительных приборов можно определить именно тот аппарат, который понадобится для конкретных операций. Это могут быть как простейшие, по типу рулетки или амперметра, так и мультифункциональные измерительные приборы. При выборе устройства следует ориентироваться на его предназначение и основные характеристики.

Общие сведения

Измерительным прибором называют такое устройство, которое позволяет получить значение некоторой физической величины в заданном диапазоне. Последний задается с помощью приборной шкалы. А также технические приборы позволяют переводить величины в более понятную форму, которая доступна определенному оператору.

В настоящее время список измерительных приборов довольно широк, но большинство из них предназначается для контроля за проведением технологического процесса. Таким может быть датчик температуры или охлаждения в кондиционерах, нагревательных печах и других устройствах со сложной конструкцией.

Среди наименований измерительных инструментов есть как простые, так и сложные, в том числе и по конструкции. Причем сфера их применения может быть как узкоспециализированной, так и распространенной.

Основные специалисты отдела КИП и А

На производственных предприятиях существуют цеха или отделы КИП и А. Руководит этой службой начальник отдела или цеха, иногда эти обязанности возлагаются на главного метролога предприятия. В составе отделов КИП и А часто входят контрольно-измерительные лаборатории (КИЛ). В зависимости от вида производственной деятельности предприятия, зависит и штат сотрудников подразделения КИП и А. Но есть минимальный набор необходимых специалистов, это:

  • инженер по контрольно-измерительным приборам;
  • мастер по наладке и ремонту КИП;
  • наладчик приборов, аппаратуры и систем автоматизированного учета;
  • слесарь по ремонту и регулировке КИП и А;
  • техник-электрик;
  • радио-электронщик;

Слесарь КИП и А — кто он и чем занимается

Слесарь по КИП и А должен иметь среднее техническое образование, опыт работы с оборудованием и квалификацию слесаря 5 разряда. Слесарь по ремонту и наладке контрольно-измерительных приборов и автоматики должен знать:

  • принцип работы сложного оборудования, на котором установлены датчики;
  • устройство контрольно-измерительных приборов, технологию сборки и разборки и способы юстировки;
  • устройство и методы проверки сложных контрольных узлов и агрегатов;
  • принципиальные схемы приборов, принцип действия и методы регулировок;
  • требования стандартов, инструкций касающихся использования КИП.

Обязанности слесаря КИП и А:

  • уметь находить причину поломки, проводить ремонтные и наладочные работы;
  • регулировку, монтаж, испытание, юстировку и тарировку приборов и измерительной аппаратуры;
  • настраивать датчики конечного положения у клапанов и отсекателей;
  • открывать и закрывать импульсные трубки проборов;
  • проверку и настройку электроизмерительных приборов, контрольной аппаратуры и блоков автоматики с электронными системами;
  • проводить планово-предупредительные работы, выявлять и устранять неполадки в работе приборов и автоматике;
  • вести учет приборов, заполнять и вести формуляры на приборы, подавать заявки на ремонт.

В зависимости от эксплуатируемого оборудования на предприятии, слесарь проводит техническое обслуживание и отвечает за работу таких узлов как шкафы КИП и А, щиты управления, консоли, исполнительные устройства и измерительные приборы.

Плюсы и минусы профессии слесаря КИП и А.

Слесарь киповец производит ремонт, наладку контрольно-измерительной аппаратуры и сложных автоматизированных систем.

Плюсы данной профессии:

востребованность, уважение среди рабочих и ИТР;
зарплата выше, чем у такого же слесаря ремонтного цеха;
важность выполняемой работы, и чувства собственной значимости;
уважение в коллективе.

Минусы:

  • большая ответственность за выполняемую работу;
  • широкий круг служебных обязанностей;
  • травмоопасность при проведении ремонтных работ.

Обязанности инженера КИП и А

Инженер КИП и А — специалист отдела, должен иметь высшее техническое образование и опыт работы в инженерных должностях. В некоторых случаях необходимо пройти аттестацию по промышленной безопасности в Ростехнадзоре по эксплуатации установок.

Инженер КИП и А должен знать следующее:

  • устройство и принцип работы приборов, узлов, средств автоматики и оборудование предприятия;
  • схему, конструкции, технические характеристики и необходимые показатели при эксплуатации обслуживаемого оборудования и агрегатов;
  • приемы и способы осмотра оборудования, снятия показаний, измерение параметров и проведение необходимых расчетов;
  • методы сбора и анализа информации, принятия технических и технологических решений.

В обязанности инженера отдела КИП и А входит следующее:

  • управление и координация служб КИП и А;
  • организация работы отдела по обеспечению безаварийной работоспособности оборудования;
  • внедрение автоматизированных процессов;
  • обеспечение метрологического контроля средств измерений предприятия;
  • разработка технической документации (графики поверок приборов, технологические карты, графики и объёмы ППР и т.д.);
  • разработка и контроль выполнения планов работ отдела на месяц, на квартал.

От слаженной и грамотной работы специалистов КИП и А во многом зависит работоспособность не только самого оборудования, но и всего предприятия.

Watch this video on YouTube

Что такое ПИД регулятор для чайников?

Что такое термопара, принцип действия, основные виды и типы

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды

Что такое термостат и какой у него принцип работы

Что такое соленоидный электромагнитный клапан, назначение, устройство и принцип действия

Классификация измерительных приборов

По принципу работы:

  1. Показывающие – те, по которым можно только отсчитывать измеряемую величину в данный момент времени;Самопишущие (или регистрирующие) – снабжены устройством для автоматической записи данных измеряемой величины для последующего анализа;Сигнализирующие – оснащены специальной звуковой или световой сигнализацией, срабатывающей по достижению прибором заранее заданного значения;Регулирующие – имеющие возможность автоматически поддерживать значение на заданном уровне или изменять его по указанному закону;Установки – выполняющие по результату измерения определенную работу согласно выставленной программе. Применяются при дозировке и взвешивании сыпучих и жидких веществ, сортировке продукции и т.д.

По виду показаний: аналоговые (непрерывные) и цифровые (дискретные).

По виду измеряемой величины: для измерения температуры, электрических показателей, давления, влажности, плотности газов, концентрации растворов, расхода и количества, а также для определения составов (анализа) жидкостей и газов.

Измерение и контроль

Измерением называют процесс определения физических величин с помощью технических средств, т.е. сопоставление физической величины с условно принятой единицей. К единицам величины относятся, например, миллиметр или метр (единицы длины). В промышленности под техническим измерением понимается определение геометрических параметров заготовок, отклонений формы и расположения, шероховатости, чистоты, волнистости поверхностей и т.д. Инструмент для определения данных величин называют шкальным, так как он оснащен измерительной шкалой или механизмом.

Контроль подразумевает выявление соответствия параметров детали заданным нормам. Так как контрольный и поверочный инструмент является бесшкальным, он не позволяет узнать абсолютное значение контролируемой величины. Его используют для контроля формы, размера, взаимного расположения поверхностей и т.д. с целью выявления брака на производстве, при приемке товара и т.д.

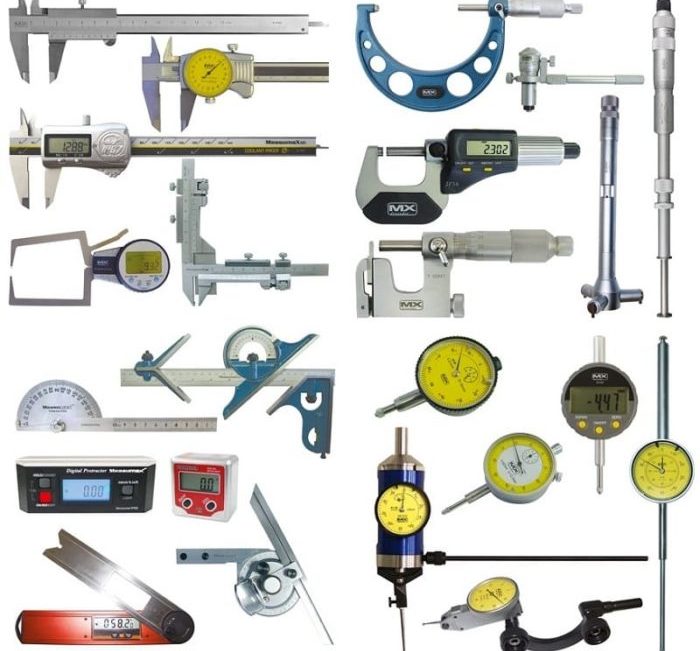

Классы, виды, типы измерительного инструмента

В первую очередь все измерители классифицируют по характеру использования. Наиболее обширный класс — это универсальный инструмент. Сюда относят все приборы общего пользования — те, что применяются во всех отраслях и сферах деятельности.

Измерители общего назначения отличаются взаимозаменяемостью, их выдача осуществляется без ограничений. Приборы часто находятся в личном пользовании мастеров. Специальный инструмент — принадлежность отдельных производств и технологических комплексов. К этому классу относятся приборы, применяющиеся для измерения специфических параметров: гладкости поверхности, ее твердости. Могут использоваться для определения параметров отдельных изделий, например шестерен. Характер пользования и хранения таких средств, как правило, носит режимный характер. Например, в ракетостроении мерительные приборы ежедневно перед выдачей поверяются метрологами.

Кроме того выделяют:

  • инструменты для измерения и разметки;
  • ручной и механический инструмент;
  • металлический, пластиковый и деревянный.

Различают виды измерительных инструментов по технологическому признаку, например слесарный инструмент. К этому виду относятся такие типы: штангенциркуль, микрометр, щупы, линейки поверочные и разметочные. Еще один вид — столярный инструмент.

Штангенциркуль

Этот широко распространенный и активно используемый в технике (особенно в машиностроении) мерительный инструмент устроен намного сложнее, чем металлическая линейка, и обеспечивает гораздо более высокую точность измерений. Штангенциркуль состоит из таких основных частей, как линейка-штанга, на грани которой нанесена основная шкала с равноудалёнными делениями через миллиметр, и нониус – отсчетное приспособление с дополнительной штриховой шкалой.

Штангенциркуль

Цена деления нониусов современных штангенциркулей составляет или , или миллиметра, а что касается предела измерений, то он достигает миллиметров.

Штангенциркули используются для осуществления измерений как наружных, так и внутренних размеров деталей, а также глубин отверстий. Кроме того, их применяют для производства различных разметочных работ.

Классификация мерительного инструмента в машиностроении: виды

Ключевой параметр – поставленные задачи, по назначению выделяют следующие его варианты:

  • ручной – показания снимает человек;
  • цифровой – аналогичные операции осуществляет уже компьютер;
  • механический – габариты фиксируются путем непосредственного физического контакта с поверхностями детали;
  • лазерный – определение соответствия происходит уже без соприкосновения с заготовкой;
  • строительный – ориентированный на площадки для возведения зданий, нужен для расчета ДхШхВ, угла и тому подобных параметров;
  • разметочный – с его помощью определяют контуры, важные точки, расстояния будущих объектов, прежде чем приступить к их изготовлению;
  • универсальный – позволяет решать сразу несколько задач.

Категории достаточно условны: в одну из них способны входить сразу несколько приспособлений. Например, линейка является и ручной, и механической.

Также идет деление по материалам изготовления (устройства, выполненные из металла, пластика, дерева, композитов) и по конструкции (простые и сложные). Но есть еще один эксплуатационный показатель, заслуживающий отдельного рассмотрения.

Приборы контроля электрооборудования

В производственных цехах, на подстанциях рабочее состояние электрооборудования контролируется специальными приборами и вспомогательной аппаратурой, которая подразделяется на контрольно-измерительную и испытательную аппаратуру.

Контрольными приборами для измерения силы тока являются амперметры, включаются в схему электрооборудования, а действующее напряжение контролируется вольтметром.

Промышленность предлагает для эффективной эксплуатации и правильной наладки электрооборудования, следующие приборы:

  • приборы для испытания электрооборудования;
  • контрольно-защитную аппаратуру;
  • испытательные трансформаторы;
  • комплексные установки для испытания электрооборудования;
  • специальные стенды для испытания и проведение контроля ремонта оборудования высоковольтным напряжением;
  • приборы контроля и измерения изоляции электрооборудования;
  • устройства контроля состояния электрооборудования в рабочем режиме.

Современные дефектоскопы могут без снятия напряжения контролировать состояние изоляторов работающих под высоким напряжением.

Применяя компенсационный способ контроля можно следить за исправностью высоковольтных вводов в производственные цеха и подстанции, для этих целей используются приборы, выпускаемые в Чебоксарах, это: КИВ 1, КИВ 2, КИВ 3, КИВ 500Р которые контролируют параметры и сигнализируют оператору об их нарушении.
