Как пользоваться нутромером

Обслуживание и эксплуатация

Чтобы прибор прослужил отведенный ему срок – 4-5 лет минимум, – его необходимо верно использовать; более того, его нужно регулярно осматривать. Комплекс мер при этом зависит от типа инструмента.

Микрометрические модели заслуживают пристального внимания – проводится их поверка на предмет соответствия требованиям ГОСТа 17215-71. Данный межгосударственный стандарт задает нормы таких параметров как:

  • маркировка, комплектация, внешний вид;
  • штрихи барабана и стержня;
  • радиус и погрешность головки;
  • расстояние от стебля до торца;
  • общие допуски инструмента, включая и удлинители;
  • жесткость (для моделей, рабочий предел которых превышает 1250 мм);
  • параметры меры в точках контакта;
  • биение в зоне касания;
  • характер взаимодействия всех элементов конструкции.

Выше мы описали, как правильно настроить нутромер микрометрического типа, но не сказали о том, чего нужно избегать. Для длительной и беспроблемной эксплуатации стоит не допускать перетяжки удлинителей. Чтобы образец не потерял своих эталонных параметров, не нужно выкручивать из него винты или попусту убирать стержни. В процессе непосредственного выполнения задач удерживать инструмент следует за те поверхности, которые не перегреваются, и в местах наименьшего прогиба.

Индикаторные модели тоже важно периодически осматривать – поверка проводится на предмет соответствия МИ 2193-92 и 2194-92. Данные методики подразумевают:

  • тщательный внешний осмотр;
  • проведение пробных испытаний;
  • даопределение конкретных метрологических и технических характеристик.

Следует знать не только то, как замерить нутромером отверстие, но и то, как разобрать его. Потому что храниться все составляющие прибора должны именно по отдельности. В этом вопросе нет ничего сложного: сперва нужно вывинтить стержень, после – отделить от штанги индикатор. Каждый элемент, кроме циферблата, необходимо смазать и протереть бензином (лучше авиационным), а затем сложить в упаковочный бокс и отправить его в темное место с температурой +15…25 градусов Цельсия.

Настройка

Предварительно требуется настройка нутромера, состоящая, прежде всего, в обнулении. Тип инструмента определяет, как настроить нутромер.

Микрометрический нутромер обнуляют с применением меры. Рекомендуется осуществлять данную операцию при 20 °C.

  • Начинают с размещения головки прибора между губками меры.
  • Путем вращения барабана обеспечивают прижатие поверхностей измерения.
  • Далее, закрутив фиксирующий винт, извлекают инструмент.
  • Наконец, снимают показания. О готовности прибора свидетельствует совмещение продольной линии стебля с нулевым значением барабана.

Перед работами с индикаторным нутромером также осуществляют обнуление. Для этого наиболее подходит калибровочное кольцо. В отсутствии его применяют концевая мера со струбциной либо прочий инструмент, который может быть представлен штангенциркулем либо микрометром.

Далее рассмотрена проверка точности индикаторного микрометра с использованием концевой меры. В случае допустимой погрешности выполняют приведенную далее последовательность действий:

  • Прежде всего, подбирают сменный стержень и монтируют на измерительную штангу прибора.
  • Далее на микрометре выставляют размер, соответствующий стержню, и зажимают стопорный винт.
  • Затем нутромер через втулку стебля фиксируют в тисках.
  • Его стержень устанавливают между микрометрическими измерительными губками.
  • Наконец, путем вращения индикаторной головки стрелку совмещают с нулевой отметкой циферблата.

Многие изделия из различных сфер производства имеют разнообразные отверстия и внутренние поверхности. Как правило, их параметры также необходимо замерять, но сделать это обычными методами бывает затруднительно. Особенно если эти отверстия отличаются крайне малыми размерами. Тогда получить их точные данные будет практически невозможно.

Он позволяет легко замерять диаметр различных полостей и расстояния между отверстиями одного изделия. Нутромер представляет собой приспособление, позволяющее производить измерения высокой точности в пределах от 5 см до 6 м. Он широко применяется в тех сферах, где точные замеры очень важны, например, в машиностроении, обслуживании автомобилей, слесарных работах или в производстве обуви.

По принципу своей работы штихмас походит на простой радиусомер. Однако, в отличие от второго, первый инструмент способен проникнуть в самые труднодоступные места.

В этой статье мы подробно рассмотрим устройство нутрометров, поговорим об их видах и главных различиях, а также расскажем о том, как правильно пользоваться этим инструментом и его настраивать.

Разновидности изделий

Нутромеры бывают двух типов:

  • приспособления микрометрической конструкции;
  • изделия индикаторного вида.

Оба типа устройств необходимо внимательно изучить. Это даст возможность выбрать пользователю изделие с нужными параметрами и характеристиками.

Микрометрические приспособления

Устройство имеет отличительную особенность. Оно представляет собой микрометрический винт. На нем прочно закреплен специальный барабан. Также имеется измерительный наконечник со стеблем. Конструкция нутромера напоминает микрометр. Измерения можно проводить в интервале от 50 до 4000 мм.

Во время снятия показаний устройство устанавливается в перпендикулярном положении относительно заготовки. Одна сторона устройства надежно фиксируется на краю измеряемого отверстия. Вторая часть двигается в диаметральном положении. Во время процедуры микрометрический винт в обязательном порядке нужно настраивать. Это необходимо для получения более точных замеров.

Погрешность у микрометрических нутромеров очень маленькая. Их точность — 0,01 мм. Это очень хороший показатель. Размер окружности получается за счет складывания двух величин. Первая берется с отсчета делений по шкале. Второй показатель снимается с длины стебля и концевых величин. Данные устройства оснащены дополнительной установочной мерой. Она предназначена для проверки правильности. Также механизмом можно настраивать точность регулировки на рабочем месте. Хранится микрометрическое устройство исключительно в футляре. Он защищает изделие от попадания грязи и забоин. Футляр также продлит срок его эксплуатации.

Во время покупки инструмент необходимо проверить. Работоспособность должна быть на высоком уровне. Проверка делается в несколько приемов. Инструмент осматривается сначала визуально. Покупатель оценивает его комплектацию, маркировку и производителя. После этого можно приступить к правильности взаимодействия деталей приспособления.

Нутромер пробуется в работе. Желательно при себе иметь инструментальный микроскоп. Он поможет выявить размер штрихов стебля и барабана. Полученный результат нужно сравнить с заводским показателем. Затем сверяется расстояние от стержня до края торца барабана.

Следующим этапом обследуется радиус кривизны измерительной поверхности микрометрической головки и наконечника. Погрешность замеров определяется посредством горизонтального оптиметра. Вычисляется разница суммарной величины головки и удлинителей, которые прилажены к ней.

Завершает процедуру выявление биения момента касания измерительной плоскости прибора и размеров установочной меры в точках ее рабочей поверхности.

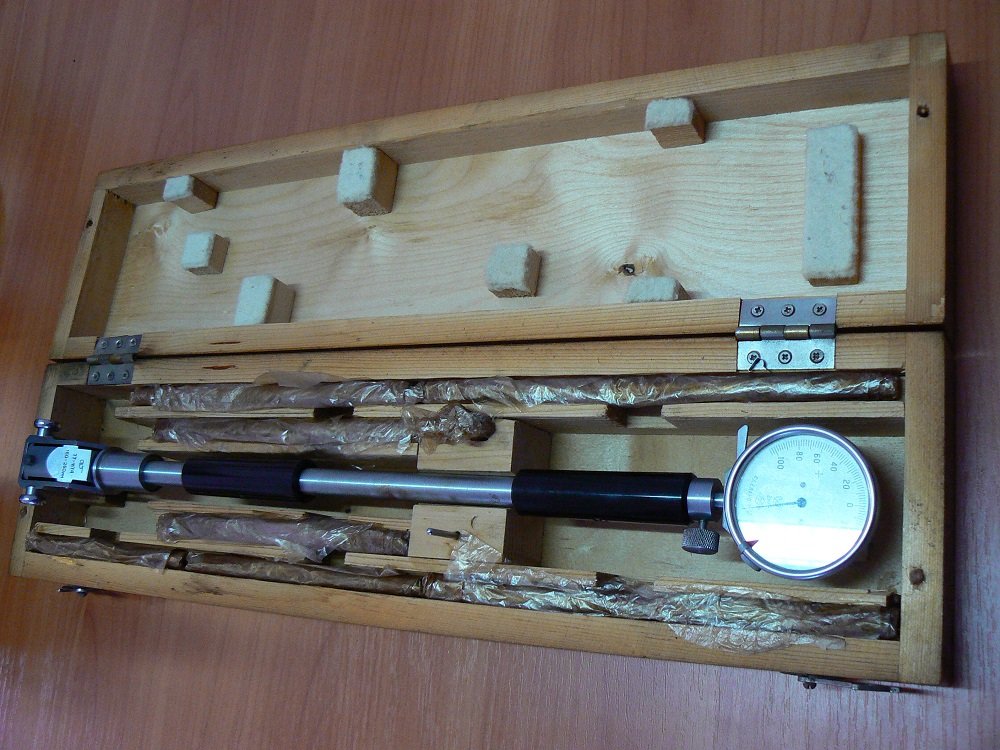

Индикаторные устройства

Нутромеры такого типа имеют свою конструкцию. Производители установили на них 2 рабочих элемента. Сюда входит измерительная система и индикаторная головка. Последняя, имеет циферблат, изготовленный в виде часов. Такая конструкция считается самой распространенной. Инструмент предназначен для измерения диаметра заготовок от 6 мм и больше. Погрешность маленькая и может быть в диапазоне от 0,15 до 0,025 мм.

Индикатор имеет 2 шкалы (одна маленькая, другая большая). Первая обозначает число целых оборотов второго циферблата. При снятии данных нужно быть очень внимательным. Вторая шкала показывает размер в пределах 1 мм при делении 0,01 мм. Поэтому по числу насечек малого циферблата вычисляют замер. По большой шкале считают доли миллиметра с интервалом 0,01. Передвижение штока около 10 мм. Значение можно увеличивать, если того требует производственный процесс. Для таких целей в комплекте с изделием идет набор стержней отличающихся размеров.

При покупке индикаторный вариант, как и микрометрический, можно проверить на исправность. Здесь эта процедура делается намного проще. Первым делом покупателю нужно сделать внешний осмотр изделия на целостность и отсутствие следов механических воздействий. Затем проверяется комплектация, маркировка и завод изготовитель. Некоторые пользователи предпочитают индикаторные виды нутромеров. Другим нравится микрометрический вариант. Мнения людей разделились. Каждый выбирает приспособление под свои нужды и потребности.

Технические требования

С ними лучше ознакомиться, прежде чем смотреть, как правильно пользоваться индикаторным нутромером, видео ведь не расскажет о стандартах, а они тоже важны – хотя бы для понимания условий эксплуатации измерителя.

  • Приборы должны быть изготовлены в соответствии с ГОСТом 868-82 или 10-88 (микрометрические).
  • Пределы погрешностей, при нормальной температуре (20 0С ± 5 0С) и влажности (до 80%) обязаны быть не более 0,005-0,022 и 0,004-0,09 мм (в зависимости от диапазона, класса точности, участка проведения работ).
  • Размах показаний (наибольшая разница между ними) – строго до одной трети деления шкалы.
  • Контактные поверхности стержней – именно сферической формы, причем с радиусами от 1,8-2,8 до 30-40 мм.
  • Исполнение головок – из твердых сплавов (от 57 HRC), с оговоренными ГОСТами параметрами шероховатости (например, Ra ≤ 0,16 мкм согласно межгосударственному стандарту 2789).
  • Изготовление ручки – из материала с малым коэффициентом теплопроводности (чтобы не нагревалась и не обжигала).
  • Покрытие наружных металлических поверхностей должно быть прочным и антикоррозионным, по ГОСТам 9.032 и 9.303.

Отдельного внимания заслуживает наработка на отказ. Ее лучше знать, прежде чем проводить любое измерение микрометрическим нутромером, видео-уроки ведь не говорят, какой ресурс остался у прибора. С другой стороны, запас изначально весьма серьезен – от 14 000 двойных ходов (или от 35-45 000 движений стержня индикаторных моделей), – что оборачивается общим сроком службы минимум в 4-5 лет.

Характерным показателем того, что устройство достигло предельного состояния, при котором скоро выйдет из строя, является износ подвижного стержня, при котором он допускает погрешности сверх нормы.

Время восстановления инструментов между циклами выполнения работ – от 1 до 4 часов, в зависимости от модели.

Продолжительность сохраняемости в упаковке в среднем составляет от двух-трех лет, при условии, что через каждые 1,5-2 года проводится переконсервация.

Как пользоваться?

После того как прибор настроен, вы можете приступить к измерениям. Нутромер вводится в измеряемое отверстие.

Для нутромеров с большим диапазоном измерений (более 300 мм) такие же теплонепроницаемые прокладки поставляются и для удлинителей.

Поворачивайте барабан, пока измерительные поверхности не соприкоснутся со стенками измеряемого отверстия. Инструмент следует слегка покачивать, чтобы он занял положение, соответствующее диаметру этого отверстия. Если у вас трёхточечный нутромер, беспокоиться об этом не придётся.

Когда барабан нутромера прокручен до нужного положения, нужно зафиксировать винт стопором и извлечь прибор. Чтобы узнать искомый размер, складывают значение на шкале нониуса с длиной микрометрической головки и номинальным размером удлинителя, указанным в его маркировке.

Сам микрометрический вид также может застревать при попадании пыли и ржавчины. Ещё до измерений рекомендуем убедиться, что микровинт движется плавно и без рывков.

Измерительный наконечник и удлинитель не должны быть загрязнены, чтобы не увеличилась погрешность измерений. Для сохранения измерительных поверхностей в чистоте рекомендуется пользоваться специальными предохранительными накладками. Но даже при полном соблюдении правил выполнения измерений бывают ситуации, когда следует дополнительно проверить их правильность. Если вам нужна гарантия точности, воспользуйтесь другим (проверенным и откалиброванным!) нутромером или микрометром.

Полученное значение – среднее арифметическое от результатов всех замеров – принять за итоговый размер. Таким образом вы сможете избежать случайной ошибки и в то же время усреднить влияние погрешности инструмента на результат замера.

Мы рассмотрели, как работает нутромер с микрометрической отсчётной головкой и как им пользоваться. Эти знания принципиально важны для специалистов-слесарей, токарей, инженеров. Также вам следует использовать по возможности только оригинальные инструменты с сертификатом соответствия приведённым техническим стандартам.

В следующем видео представлен обзор нутромера микрометрического НММЦ-2,5.

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

  • размещают сферическую головку инструмента между губками меры;
  • прижимают необходимые поверхности, вращая барабан;
  • фиксируют сборку при помощи специального винта;
  • убеждаются, что продольная линия на стебле расположена точно по центру отметки «0».

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

https://youtube.com/watch?v=hyqEwtqDxNY

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

  • уровень влажности – не более 80%;
  • температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

  1. выставить на приборе примерный диаметр необходимого отверстия;
  2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
  3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
  4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
  5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

  1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
  2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
  3. Закрепляется стержень в рабочей части инструмента.
  4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
  5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
  6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
  7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

  • Суппорт
  • Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле. Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Стержневые микрометры помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Подготовка изделия к работе и порядок работы.

7.1. Ознакомиться с паспортом на изделие.

7.2. Удалить с наружных поверхностей прибора и сменных измерительных стержней смазку чистой ветошью, смоченной в бензине и протереть насухо.

7.3. Предварительно индикаторный нутромер необходимо настроить на заданный измеряемый размер с помощью образцовых установочных колец или с помощью установочной скобы (рис.1).

Рис.1 — Настройка микрометрического нутромера

1 — микрометрическая головка; 2 — измерительный наконечник; 3 — установочная скоба.

7.4. Придерживая нутромер за гильзу и вращая барабан за накатное кольцо, выворачивают микрометрический винт до соприкосновения измерительных наконечников с поверхностями установочной скобы. Затем стопорят микровинт. Нулевой штрих горизонтальной линии основной шкалы должен быть виден полностью, скошенный край барабана должен касаться данного штриха, а нулевое деление барабана совпадать с горизонтальной линией основной шкалы. Наибольшими покачиваниями определяют, соответствует ли размер нутрометра наименьшему расстоянию между поверхностями установочной скобы. Если нутрометр между поверхностями скобы проходит туго, то микровинт отстопоривают и настройку повторяют. Настройку повторяют несколько раз для отыскания наименьшего расстояния между поверхностями установочной скобы (находят наименьшее показание нутромера). Если нутрометр не установлен на нуль, то при застопоренном микровинте необходимо ослабить контргайку и отрегулировать установку барабана на нуль.

7.5. При проведении измерений, ввести нутромер в проверяемое отвер-стие и слегка поворачивая, определить максимальное показание на шкале микрометрической головки. При измерении отверстий малых диаметров, большой глубины и невозможности поворота, нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

Устройство и принцип функционирования

Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.

Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:

  • Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
  • Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.

Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.

Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.

Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.

Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).

Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.

Настройка

Предварительно требуется настройка нутромера, состоящая, прежде всего, в обнулении. Тип инструмента определяет, как настроить нутромер.

Микрометрический нутромер обнуляют с применением меры. Рекомендуется осуществлять данную операцию при 20 °C.

  • Начинают с размещения головки прибора между губками меры.
  • Путем вращения барабана обеспечивают прижатие поверхностей измерения.
  • Далее, закрутив фиксирующий винт, извлекают инструмент.
  • Наконец, снимают показания. О готовности прибора свидетельствует совмещение продольной линии стебля с нулевым значением барабана.

Перед работами с индикаторным нутромером также осуществляют обнуление. Для этого наиболее подходит калибровочное кольцо. В отсутствии его применяют концевая мера со струбциной либо прочий инструмент, который может быть представлен штангенциркулем либо микрометром.

Далее рассмотрена проверка точности индикаторного микрометра с использованием концевой меры. В случае допустимой погрешности выполняют приведенную далее последовательность действий:

  • Прежде всего, подбирают сменный стержень и монтируют на измерительную штангу прибора.
  • Далее на микрометре выставляют размер, соответствующий стержню, и зажимают стопорный винт.
  • Затем нутромер через втулку стебля фиксируют в тисках.
  • Его стержень устанавливают между микрометрическими измерительными губками.
  • Наконец, путем вращения индикаторной головки стрелку совмещают с нулевой отметкой циферблата.
