Как измерить цепь для бензопилы

Какие режущие звенья подойдут?

Конструкция звена цепи может быть разной, но выделяют два основных типа. Это чизельные и чипперные зубья, у каждого из которых есть свои особенности. Как правильно выбрать цепь для бензопилы по типу звеньев? Оснастку с чизельными элементами выбирают, если нужно обеспечить качественную и быструю работу. На мебельных производствах этот вариант будет выгоден тем, что оставляет ровный и прямой рез. Недостатком чизельного звена является сложность формы, которая затрудняет процесс заточки. Чипперные или серповидные звенья рекомендуется выбирать на случай агрессивных внешних воздействий или проблемных условий применения пилы. Характеристики распила у такой цепи ниже, но зато она отличается стойкостью к песку и прочим загрязнениям.

Приготовление топливной смеси для цепной пилы.

Поскольку на большинство цепных пил, доступных потребителю, производитель ставит двухтактные моторы, не предусматривающие отдельной смазки трущихся деталей, очень важно при обкатке приготовить правильную топливную смесь. Готовится она из бензина и двухтактного моторного масла в определенной пропорции, рекомендуемой заводом изготовителем бензопилы

Какой бензин брать для топливной смеси?

За основу берется бензин с октановым числом не менее 90. Для России, Беларуси, Казахстана и других стран СНГ оптимальным вариантом топлива будет марка АИ-92. Избегайте применения сомнительных видов топлива, а так же использования каких либо присадок, повышающих октановое число. Со временем присадки теряют свои свойства, а бензин становится низкомарочным.

Использование топлива с низким октановым числом при обкатке и эксплуатации цепной бензопилы вызывает неравномерную работу двигателя и его постукивание. При этом наблюдается повышение температуры мотора и увеличение нагрузки на коренные подшипники. Мнимая экономия чаще всего приводит к выходу из строя цилиндро-поршневой группы, требующей существенных средств для ее восстановления.

Часто у новоиспеченных владельцев бензопил возникает вопрос, какой бензин лить в бак инструмента: этилированный или неэтилированный? Этилированное топливо применяется для пуска двигателя без катализатора. Если же Ваша пила с катализатором (зеленая крышка бензобака), то используйте неэтилированный вид топлива.

Какое масло использовать в топливной смеси, и в каких пропорциях?

Как для обкатки, так и для постоянной эксплуатации бензопилы используется двухтактное моторное масло. Если не хотите рисковать и экспериментировать, то приобретайте смазку рекомендуемую производителями инструмента. Как правило, для них ГСМ изготавливают под заказ крупные компании. Это позволяет производителю цепных пил и прочего бензоинструмента гарантировать надлежащий пуск и безотказную работу своих изделий.

Поскольку фирменные масла для бензопил Husqvarna, Stihl, Partner, Oregon, Jonseredразливают из одной бочки, то обкатать инструмент можно любом из указанных

При этом очень важно учитывать рекомендации как на инструкциях к маслам, так и рекомендации производителей цепных пил. Используя фирменные ГСМ, при приготовлении топливной смеси, придерживайтесь инструкции по эксплуатации бензоинструмента

Рекомендуемые пропорции ГСМ при приготовлении топлива
Обкатываемая бензопила	Пропорция	Бензин, (литры)	Масло, (литры)
Husqvarna до 1,5 кВт	1:40	1	0,025
Husqvarna свыше 1,5 кВт	1:50	1	0,020
Stihl до 1,5 кВт	1:40	1	0,025
Stihl свыше 1,5 кВт	1:50	1	0,020
Partner	1:40	1	0,025
Partner	1:33	1	0,030

В случае отсутствия фирменных масел обкатывать новую бензопилу можно используя смазочные материалы сторонних производителей класса JASOFB или ISOEGB. Согласно инструкции соотношение компонентов берется из расчета 1:33. При этом производитель инструмента не рекомендует брать четырехтактные моторные масла и двухтактные для лодочных моторов с водяным охлаждением, маркируемые как TCW.

Готовить топливную смесь для обкатываемой бензопилы следует в чистой емкости, предназначенной для хранения ГСМ.

1. Отлейте в тару половинную порцию необходимого бензина;
2. Добавьте требуемое количество масла;
3. Аккуратно смешайте компоненты;
4. Влейте оставшийся бензин и перемешайте.

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.

Виды пильной гарнитуры

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Когда нужна замена цепи?

Как и любой другой продукт цепь нужно менять на новую по мере ее износа. Для того, чтобы оттянуть время износа цепи рекомендуем регулярно менять цепи в работе: сначала используйте одну, следующий раз — вторую.

Таким образом вы отложите время износа одного материала и поменять одновременно с ним и шину, и звездочку. Такой принцип поможет вам максимально продолжить срок службы элементов пилы.

Мы перечислили основные параметры, по которым происходит различие цепей друг от друга. Для более детального изучения элементов цепей рекомендуем ознакомиться с фото цепей для бензопил в Интернете.

Последовательность звеньев – что учесть?

В стандартной цепи должно присутствовать 64 звена, при этом количество режущих зубьев составляет порядка 50%, то есть 32 элемента. Однако на рынке можно встретить и так называемую оснастку с пропусками или полупропусками. В таких изделиях конструкция обедняется за счет исключения отдельных соединительных или режущих элементов, причем сами звенья цепи бензопилы сохраняются. Насколько оправдано может быть применение такой режущей гарнитуры? С точки зрения производительности, этот вариант нежелателен, а иногда опасен из-за повышения травматизма. Снижается и рабочий ресурс пильной шины, а с ней и конструкционная стойкость самого агрегата. Но, цепи с пропусками стоят на 20-30% дешевле и к тому же в решении несложных задач распила их пониженная производительность не будет иметь большого значения.

Какие параметры цепей влияют на работу бензопилы

Главная рабочая характеристика цепных бензопил — производительность, на которую в основном влияет мощность двигателя и качество пильной цепи

При подготовке пилы к работе также важно правильно заправить её. Для этого сначала заливают в бак любое масло с допуском ТС или JASO, а затем добавляют бензин

Получившуюся смесь тщательно перемешивают. На выбор цепки сильно влияют возможности инструмента

При её покупке нужно уделять внимание маркировке, правильная расшифровка которой поможет подобрать цепь. На ведущих звеньях и в техническом паспорте бензопилы отображены такие параметры:

1. Шаг и размер цепки.
2. Толщина ведущих (хвостовиков) и соединительных звеньев.
3. Глубина и длина реза.
4. Количество резцов.
5. Последовательность расположения звеньев. Чтобы установить нужную цепь на бензопилу, разберём подробнее эти параметры.

Расчёт шага и толщины хвостовиков

Шаг — это расстояние от одной вершины ведущего звена до другой. Чтобы определить этот параметр, надо измерять длину между осями двух близлежащих заклёпок, и полученную в сантиметрах цифру перевести в дюймы, поделив её на 2,54. Чем больше шаг, тем производительней пила. Однако чтобы протянуть цепки с малым шагом нужен более мощный двигатель для вращения ведущей звёздочки. Производители выпускают цепные изделия с наиболее распространёнными размерами шага 1/4; 0,325; 3/8 (0,375); 0,404; 3/4. При этом нужно чтобы этот параметр совпадал с шагом ведущей и ведомой звёздочки. Однако есть нестандартные пилы, например, Калибр БП 220-18У, шаг которой 0,366. При работе цепной пилы основную нагрузку несёт цепь, прочность которой зависит от толщины хвостовиков и соединяющих звеньев. Измерять её можно штангенциркулем. Например, у бензопилы Калибр БП-1800 толщина цепи составляет 1,3 мм. Чем больше толщина звеньев и шире направляющий паз шины, тем прочнее цепка. Для работы такой цепью требуется мощная бензопила. От глубины распила зависит отдача во время работы и скорость реза. Она прямо пропорциональна пропилу.

Как узнать размер и высоту профиля

На глубину реза влияет высота профиля и количество режущих элементов. Чем он выше, тем глубже зуб заходит в распиливаемую древесину, вызывая при этом вибрации, от которых быстрее изнашивается привод бензопилы. Сейчас можно купить низкопрофильные и высокопрофильные цепные изделия. Как правило, у цепок с низким профилем больше шаг и их чаще устанавливают на бытовой инструмент. Длина реза сопоставима расстоянию между упором и наконечником шины. Она указывает, какой толщины ствол или заготовку можно распилить цепной пилой.

От количества ведущих звеньев зависит размер цепки. Её размер зависит от рабочих характеристик пилы с двигателем внутреннего сгорания и соответствует длине шины. В техническом паспорте указана длина шин, подходящая для определённых моделей цепного инструмента. Во избежание его поломки желательно следовать этим рекомендациям. Иногда, чтобы более длинная цепь подошла к шине, её укорачивают, убрав несколько звеньев. Это запрещено делать, так как кустарным способом невозможно надёжно заклепать её, и она может порваться во время работы, поранив окружающих. Однако длина шины не определяет точный размер цепного изделия. Перед покупкой его общую длину можно посчитать, вынув из упаковки, по количеству хвостовиков или соединительных звеньев. Не критично, если в рулоне больше на пару звено. Цепь можно подтянуть натяжным механизмом.

Последовательность звеньев

Компании, выпускающие такое оборудование и запчасти к нему, производят цепи, в которых звенья расположены в разной последовательности, что определяет эффективность работы. В зависимости от расположения бывают такие виды цепей:

• стандартного расположения;
• с полупропуском;
• с пропуском.

В цепях первого типа на каждый режущий элемент приходится два хвостовика. В изделиях с полупропуском звенья через два заменены на соединяющие, а с пропуском — вместо каждого второго резца стоит соединительное звено. У цепок с пропуском меньше производительность и они быстрее изнашиваются.

Соответствие мощности двигателя и расстояния между режущими зубьями цепи бензопилы

На основе данных, полученных опытным путем, рекомендуется производить выбор бензопилы, рассматривая соотношение мощности привода и расстояния между режущими кромками. Известно, что чем выше шаг, тем больше силы нужно приложить для вращения приводной звездочки и тем больше должен быть максимальный крутящий момент, развиваемый бензиновым двигателем.

Чтобы правильно подобрать нужную конфигурацию инструмента, необходимо использовать данные минимальных значений мощности для каждого из трех типовых шагов цепей.

Критические показатели мощности бензиновых двигателей, вращающих привод:

Значение шага цепи.

• шаг 0.325” – мощность не менее 1.8 л.с. (1.47 кВт);
• шаг 3/8” – мощность не менее 3 л.с. (2.21 кВт);
• шаг 0.404” – мощность не менее 4.5 л.с. (3.31 кВт).

Если мощность приводящего двигателя будет меньше указанных значений, то при процессе роспуска возможны следующие явления: заклинивание цепи в дереве, снижение скорости вращение привода, приводящее к перегреву мотора, увеличению времени распиловки и повышенным эксплуатационным расходам на топливо.

Использование мощных моторов с цепью, имеющих небольшой шаг, нецелесообразно, так как это также увеличит время на роспуск и увеличение затрат на топливо. Однако данное сочетание допускается при потребности совершать точные работы с древесиной.

Указанные минимальные значения характеристики приводов показывают способность уверенной работы оборудования, но не показывают время его беспрерывного использования в профессиональной среде. Скорее, эти значения приведены как рекомендации для осуществления эпизодических работ или для условий эксплуатации инструмента с длительными перерывами. Для долговременного использования оборудования, которое подразумевает профессиональный режим, требуются следующие соответствия технических данных:

• шаг 0.325” – мощность 2.5 л.с (1.84 кВт);
• шаг 3/8” – мощность 4 л.с. (2.94 кВт);
• шаг 0.404” – мощность 6 л.с. (4.41 кВт).

И если она, к примеру, будет использоваться эпизодически или для проведения дачных работ, то такой выбор является нецелесообразным.

Разновидности и основные различия

Цепь с направляющей шиной – это сменное оборудование, а значит, например, решая, какая цепь для бензопилы штиль бюджетного класса лучше, можно рассматривать и резные элементы другого класса. Другими словами, владельцы бюджетных бензиновых цепных пил могут выбрать на свой инструмент долговечный пильный комплект, более износостойкий.

Пытаясь разобраться, какие цепи лучше для бензопилы, можно ориентироваться на отзывы владельцев разных силовых агрегатов. Можно поступить и иначе, обратившись к специалистам за профессиональной консультацией. Реально сделать верный выбор, ориентируясь на рейтинг и характеристики сменного оборудования. Чтобы подобрать идеальные комплектующие, которые не снижают производительность инструмента и становится причиной его неисправностей, учитывайте ряд критериев, по ним резной элемент отличается:

• качество материала, из которого изготовлена цепь;
• длина цепи;
• шаг цепи;
• толщина сменной гарнитуры;
• особенности паза;
• особенности звеньев (всего выделяют два типа).

По ряду характеристик фирменные и бюджетные цепи отличаются существенно. Тем не менее некоторым операторам достаточно мощных бюджетных бензиновых пил удается совмещать агрегат с совершенной пильной гарнитурой, выпущенной компаниями Орегон, Хускварна, Штиль. Если верить неофициальным данным, в последнее время на лидерские позиции в рейтингах потребительского спроса на такую продукцию, вышли модели компании Хаммер, а также Power Sharp.

Чем выше ценовой диапазон, тем больше вероятность, что фирменная цепь компенсирует технические несовершенства инструмента за счет улучшения результатов работы даже при выполнении сложных распиловочных работ, за счет увеличенного ремонтного ресурса, за счет стабильности ряда эксплуатационных характеристик.

О КОНСТРУКЦИИ ПИЛЬНОЙ ГАРНИТУРЫ ЦЕПНОЙ ПИЛЫ

Сначала – несколько слов о конструкции пильной цепи. Все современные пильные цепи являются трехзвеньевыми и сконструированы по одному и тому же принципу. Они состоят из ведущих звеньев, соединительных звеньев, а также левых и правых режущих зубьев (устанавливаются поочередно).

Со временем притупляются именно режущие звенья, даже несмотря на то что компания STIHL изготавливает их только из износостойкой хромоникелевой стали. Цепь надевают на шину с направляющей канавкой, по которой скользят ее ведущие звенья. Отметим, что в цепях STIHL опорную поверхность, прилегающую к шине, при изготовлении подвергают индукционной закалке для повышения износостойкости. Шины имеют идеальную симметрию, благодаря чему их можно переворачивать, меняя местами низ и верх, что позволяет равномерно распределять нагрузку по обеим сторонам.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

В движение цепь приводит ведущая звездочка, на которую надевают цепь. Каждую цепь при изготовлении обязательно подвергают предварительному растяжению, которое сводит удлинение при начальном использовании к минимуму, повышает срок ее службы и уменьшает износ.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

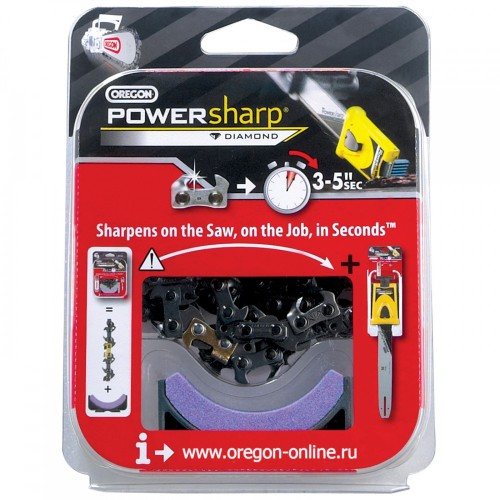

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Цепи приводные роликовые

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных цепей получили наибольшее распространение. Существует три основных стандарта, регламентирующих параметры приводных роликовых цепей – ГОСТ 13568-97, принятый в России; ISO/R 606, британский стандарт, принятый в европейских странах, и ANSI B29.1М, принятый в США. Цепи данного вида могут быть изготовлены разборными, с прямым и изогнутым контуром пластин, а также с различными видами антикоррозионных покрытий. Размеры роликовых цепей имеют полные аналоги среди цепей американского и британского стандартов.

перейти в раздел Техподдержка

Нормативные документы: ГОСТ 13568-97 Цепи приводные роликовые и втулочные. Международные стандарты: ISO/R 606, ANSI B29.1М.

Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР)

Наименование приводной роликовой цепи 4ПР Обозначение цепи Шаг цепи Диаметр ролика цепи Ширина между внутренними пластинами Диаметр валика цепи Длина валика цепи Ширина внутренней пластины Разрушающая нагрузка цепи Вес одного метра цепи ISO 606 ANSI B29.1M P d1 b1 d2 Lc h2 g мм кН/кгс кг/м

4ПР-19,05-128	12A-4	60-4	19,05	11,91	12,7	5,94	101,9	18,2	128/12800	5,75
4ПР-19,05-155	—	—	19,05	11,91	12,7	5,94	101,9	18,2	155/15500	6,80
4ПР-25,4-228	16A-4	80-4	25,40	15,88	15,88	7,92	129,9	24,2	228/22800	10,90
4ПР-31,75-355	20A-4	100-4	31,75	19,05	19,05	9,53	157,5	30,2	355/35500	14,70
4ПР-38,1-508	24A-4	120-4	38,10	22,23	25,4	11,1	197,1	36,2	508/50800	22,00
4ПР-50,8-900	32A-4	160-4	50,80	28,58	31,75	14,27	252,3	48,3	900/90000	38,00

Пример условного обозначения цепи:4ПР-50,8-900 4 — рядность цепи ГОСТ 13568-97 ПР — приводная роликовая 50,8 — шаг цепи в мм 900 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий: С- 4ПР — 50,8 — 900 — звено соединительное к цепи П- 4ПР — 50,8 — 900- звено переходное к цепи П2- 4ПР — 50,8 — 900- звено двойное переходное к цепи

READ Как Развести Бензин Для Бензопилы Partner

в начало страницы

Лучшие марки цепей для бензопил

По отзывам владельцев данных агрегатов составлен рейтинг цепей для бензопил. Ниже представлены производители, выпускающие лучшие цепи для бензопил.

1. Stihl является очень известной швейцарской маркой, которая производит пильные цепи из высокопрочной хромоникелевой стали. Они не растягиваются при нагреве, как обычные. Это достигается благодаря использованию при производстве специального метода горячей клепки. Кроме всего, данный производитель запатентовал способ смазки — “канавки”, которыми снабжаются все ведущие звенья.
2. Компания не занимается проектированием цепей, но производит их, используя лучшие запатентованные технологии. Благодаря этому достигается высокое качество продукции. Также компания предоставляет большой перечень услуг покупателям, обеспечивая гарантийное обслуживание своей продукции. Кроме этого, у клиентов компании есть возможность приобретать оригинальные запчасти для механизмов.
3. Oregon является подразделением фирмы Blount Inc. Компания считается одной из лучших среди фирм, производящих пильные элементы для бензопил. Также Oregon выпускает различные аксессуары и запчасти для инструментов других известных брендов. Пильные элементы бензопил изготавливаются из специального запатентованного сплава, а на зубья наносится сплав хрома. Для облегчения процесса заточки на зубьях нанесены метки, указывающие, под каким углом необходимо производить данную операцию. Кроме всего, цепи имеют систему, позволяющую уменьшить вибрацию и оригинальную конструкцию, благодаря которой смазка распределяться равномерно.
4. Carlton является компанией из Америки. Все элементы цепи данного производителя имеют повышенную твердость, поскольку проходят на стадии изготовления дробеструйную обработку. Режущие звенья имеют длинную кромку, благодаря чему появляется возможность производить большое количество заточек.
5. Windsor. Компания запатентовала сверхпрочный сплав, который отличается высокой термостойкостью и не подвергается растяжению. В пильных элементах фирмы Windsor для обеспечения высокой надежности применяются штампованные звенья и заклеенные заклепки.
6. Цепь изготавливается из легированной стали с хромированными зубцами. Последние затачиваются специальным образом, а на цепь наносится гипоидная смазка, облегчающая процесс пиления. Также фирма применяет метод дробеструйного упрочнения при изготовлении цепей, увеличивающий прочность звеньев.

Какую цепь лучше ставить на бензопилу

В приводной роликовой цепи с изогнутыми пластинами может быть только нечетное количество звеньев.

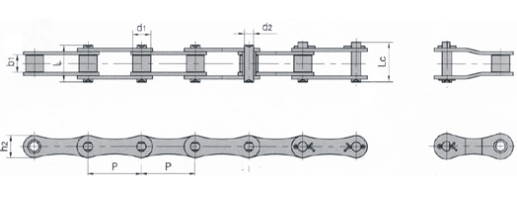

Наименование приводной роликовой цепи с изогнутыми звеньями (ПРИ)	Шаг цепи	Диаметр ролика цепи	Ширина между пластинами	Диаметр валика цепи	Длина валика цепи	Ширина пластины цепи	b max	Разрушающая нагрузка на цепь	Вес 1 метра цепи
P	d1	b1	d2	Lc	h2	мм	Q min	q
мм	кН/кгс	кг/м
ПРИ-78,1-360	78,1	33,3	38,10	17,15	102	45,5	51,0	360/36000	14,5
ПРИ-78,1-400	78,1	40	38,10	19	102	56	51,0	400/40000	19,8
ПРИ-103,2-650	103,2	46	49,00	24	135	60	73,0	650/65000	28,8
ПРИ-140-1200	140	65	80,00	36	182	90	94,0	1200/120000	63

Пример условного обозначения цепи:ПРИ-103,2-650ПРИ- приводная роликовая с изогнутыми пластинами 103,2 — шаг цепи в мм 650 — разрушающая нагрузка в КН

в начало страницы

          Цепи приводные роликовые длиннозвенные ГОСТ 13568-75 (ПРД)

Приводные роликовые длиннозвенные цепи предназначены для использования в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра. Длиннозвенные цепи конструируются на базе приводных роликовых цепей ПР с увеличенным вдвое шагом. Рабочая нагрузка цепей данного типа ниже, чем у обычных роликовых цепей такого же шага.

Наименование приводной роликовой цепи ПРД	Обозначение цепи	Шаг цепи	Диаметр ролика цепи	Ширина между внутренними пластинами	Диаметр валика цепи	Длина валика цепи	Ширина внутренней пластины	Разрушающая нагрузка цепи	Вес одного метра цепи
ISO 606	ANSI B29.1M	P	d1	b1	d2	Lc	h2		g
мм	кН/кгс	кг/м
ПРД-31,75-2300	210В	—	31,75	10,16	9,65	5,08	24	14,8	23,0/2300	0,6
ПРД-38-3000	—	—	38	15,88	22	7,92	42	21,3	30,0/3000	1,87
ПРД-38-4000	—	—	38,00	15,88	22	7,92	47,0	21,3	40,0/4000	2,1
ПРД-50,8-6000	216А	2080	50,80	15,88	15,88	7,92	39,0	24,2	60,0/6000	1,9
ПРД-63,5-8900	220А	2100	63,50	19,05	19,05	9,53	46,0	30,2	89,0/8900	2,6
ПРД-76,2-12700	224А	2120	76,20	22,23	25,4	11,1	57,0	36,2	127,0/12700	3,8

Пример условного обозначения цепи:ПРД-38-4000ГОСТ 13568-75 ПРД —  приводная роликовая длиннозвенная 38,0 — шаг цепи в мм 4000 — разрушающая нагрузка (Н)

Примеры условного обозначения комплектующих изделий: СПРД38,0-4000- звено соединительное к цепи ППРД38,1-4000- звено переходное к цепи
