Как отрегулировать иглу на карбюраторе триммера

Читайте так же из рубрики

Какой Диаметр Лески Для Триммера

Арендодатель: линия триммера Садовый триммер сегодня. довольно распространенный инструмент. Но без линии для триммера работать с ней невозможно. Есть довольно много линий. Эксперты считают наиболее надежным из них нейлон. Типы отделочных вкладок Линия для триммера отличается своим поперечным сечением. Но не все знают, какой раздел нужен для инструмента. Самый универсальный шнур. это леска с круглым

Читать также: Блюда на скорую руку в мультиварке

Как Правильно Установить Кожух На Триммер

С приходом лета многих хозяев приусадебных участков тревожит вопрос, с вязанный затем, как поставить ножик на триммер. Более животрепещущим являются вопросы, почему и когда целенаправлено подменять леску на мотокосе более крепким режущим элементом. В нашей статье мы попробуем все перечисленное разобрать и дать полезные советы дачникам. Триммер с установленным туда ножиком удобнее всего использовать для

Как Правильно Наматывать Леску На Бензотриммер

Вопреки тому, что садовая техника употребляется уже довольно издавна, для неких хозяев личных домов она всё еще в новинку. По этой причине часто появляются вопросы что, как верно намотать леску на электронный либо бензиновый триммер. Это на самом деле собственной легкая операция, но нашему клиенту остается ее этапы необходимо выполнить хорошо, чтоб достигнуть подходящего результата.

Повышенный расход топлива и быстрое образование нагара на свече бензокосы при использовании правильно приготовленной топливной смеси говорят о необходимости регулировки карбюратора. Здесь описана настройка триммеров с карбюраторами, имеющими один винт для регулировки подачи топлива.

Описание модели

Вышеупомянутый вариант оборудования стоит 13 490 руб. Он представляет собой устройство премиум-класса. С его помощью можно ухаживать за территорией на большенном пригородном участке. Оборудованию поддаётся юная и древняя травка, камыш и сорняки, также юная кустарниковая поросль.

Бензокоса «Штиль FS 55», отзывы о который вы можете прочитать ниже, имеет мощнейший движок на 1 л. с. Устройство потрясающе подходит для использования на пригородном участке либо даче. За один проход вы можете скосить 420 мм травки по ширине. Это устройство подходит для аппаратной обработки газона, кошения травки и позволяет проходиться даже вдоль заборов, обрабатывать узенькие участки и зоны около клумб. В бак вмещается 0,33 л горючего, которого будет довольно для бесперебойной работы в течение получаса.

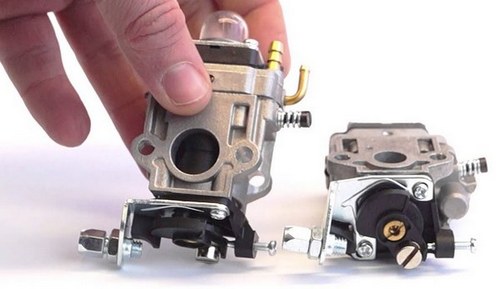

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

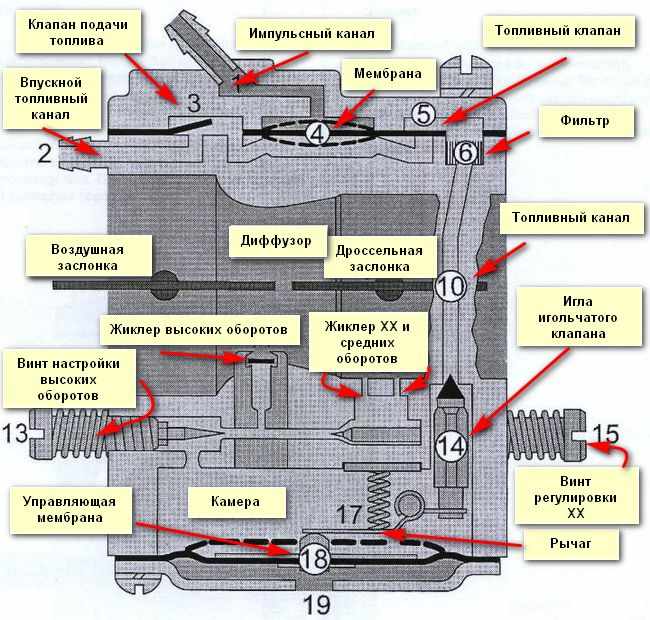

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

  1. Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
  2. Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
  3. Топливный канал максимальных оборотов
  4. Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
  5. Дроссельная заслонка — величина открытия регулируется нажатием на газ
  6. Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
  7. Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
  8. Мембрана (4) — отвечает за всасывание топлива из бензобака
  9. Клапан всасывания топлива из бака (3)
  10. Клапан подачи топлива в канал карбюратора (5)
  11. Фильтрующий элемент (6) или фильтр тонкой очистки топлива
  12. Топливный канал (10)
  13. Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
  14. Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
  15. Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
  16. Рычаг, соединенный с мембраной (17)
  17. Винт регулировки холостого хода(15)
  18. Винт регулировки количества топлива, подающегося в диффузор (13)

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Устройство бензокосы

Устройство бензокосы «Штиль FS 55» для вас должно быть понятно, если вы планируете эксплуатировать оборудование, а тем паче производить его ремонт. Двигатель внутреннего сгорания в данном агрегате является практически таким же, как и в бензопиле. Но шина последней зафиксирована к редуктору мотора длинноватой трубчатой штангой. Снутри размещается вал, который передает крутящий момент от мотора на рабочий инструмент. Эта конструкция подвешивается на ремне, который перебрасывается через плечо. Это позволяет задерживать инструмент на весу, что принципиально при чувствительной массе бензопилы.

К штанге агрегата фиксируется рукоять, при помощи неё можно перемещать конец штанги с рабочим инвентарем. Бензокоса «Штиль FS 55», аннотация по ремонту которой представлена в статье, со стороны человека имеет защитный щиток в виде кожуха, который исключает травмы при эксплуатации. Сам инструмент – это круглый барабан, с обеих сторон которого из отверстий выходит толстая леска. Регулировка карбюратора и бензопилы ремонт бензокосы штиль stihl fs55 fs 38 carburetor. Когда барабан раскручивается, леска под действием центробежной силы натягивается и ударяется по травке, перерубая ее.

Бензокоса «Штиль FS 55», технические свойства которой будут представлены вашему вниманию ниже, имеет быстроизнашиваемую нейлоновую леску. Особенности мотокосы штиль fs 38, регулировка карбюратора бензокосы штиль fs 38. Она временами обновляется способом разматывания катушки, которая находится снутри барабана.

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

  • продолжительная работа триммера;
  • использование непригодного топлива;
  • попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

  • происходит обеднение горючей смеси;
  • затрудняется запуск двигателя;
  • появляются перебои в работе мотора;
  • повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

Как итог:

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

  • повреждению поршня;
  • возникновению затруднений при запуске;
  • обеднению горючего;
  • неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

  • недостаточное и неправильное обслуживание воздушного фильтра;
  • воздушный фильтр поврежден;
  • воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Регулировка карбюратора бензокосы своими руками. Карбюратор для триммера

Современный триммер, работающий на бензине, представляет собой сложный агрегат, в состав, которого входит и карбюратор. Именно от его надежной и правильной работы будет зависеть производительность работы. Регулировка карбюратора триммера должна выполняться в следующих случаях:

  • после обкатки двигателя (как правило, для этого необходимо израсходовать 4-5 литров бензина);
  • перед началом сезона покоса;
  • если в процессе работы от вибрации регулировочные винты произвольно раскрутились.

Беря во внимание тот факт, что триммер не относится к разряду сложных агрегатов, регулировку карбюратора можно производить своими руками

Функции и принцип работы

Для того, чтобы понять как устроен карбюратор бензокосы, стоит познакомиться с его принципов работы. К главным элементам карбюратора стоит отнести дроссельную заслонку, функция, которой состоит в том, чтобы выполнять контроль за подачей воздуха. Работу такого устройства как карбюратор можно рассмотреть поэтапно.

  • Подача воздушной смеси в отделение, где расположена дроссельная заслонка.
  • Движущийся воздушный поток способствует перемещению и распылению топлива через жиклер.
  • Образовавшаяся смесь (воздух + топливо) подается в цилиндр двигателя.

Познакомившись с этими основными этапами можно сделать вывод: чем больше открыта дроссельная заслонка, тем больше расход бензина в процессе покоса.

Регулировка карбюратора для мотокосы

Перед тем как приступить к регулировке, вам необходимо очень тщательно почистить фильтры. Эта работа должна выполняться в соответствии с инструкцией от завода-изготовителя. Дальнейшая работа с карбюратором выполняется путем регулировки трех винтов.

  • Правый винт – регулировка воздушно-топливной смеси. Поворот винта вправо-влево выполняется на холостом ходу. Необходимо определить максимальные обороты.
  • Левый винт – регулировка воздушно-топливной смеси. Работы выполняются на высоких оборотах. Винт регулируется в последнюю очередь, от правильной его настройки будет зависеть мощность двигателя и расход бензина.
  • Винт нижний – регулировка работы двигателя. Работа выполняется на холостом ходу. Вращение по часовой стрелке обозначает увеличение, против – уменьшение.

Регулировку последнего левого винта выполняется по следующей схеме:

  • полностью открывается дроссельная заслонка и выжимается полный газ;
  • винт вращается по часовой стрелке, пока обороты не уменьшатся (ориентировка на слух);
  • поворачиваем винт против часовой стрелки до тех пор, пока работа двигателя не станет не ровной — прерывистой;
  • поворачиваем винт в то положение в котором он обеспечивал стабильную и ровную работу двигателя.

comments powered by HyperComments

sadovij-pomoshnik.ru

Диагностика магнето

Магнето ключевой узел в системах зажигания двигателя. Это сердцевина катушки, которая окружена первичной, а затем вторичной обмоткой. Если эта деталь неисправна, на свече зажигания нет искры и горючее не зажжется.

Принцип действия

Когда маховик крутится, в магнито образуется электрический ток, создавая искру на свече зажигания, когда магниты проходят под катушкой.

Второй способ

Если вы не можете воспользоваться тестером, есть другой способ проверить

В этом случае важно не касаться цилиндра электродом, иначе катушка повредится

  • Снимите крышку свечи зажигания. Не следует откручивать вилку, поскольку это сохранит сжатия.
  • Затем нужно подобрать ноготь со снятым колпачком и плотно вставить его в шапку.
  • Далее крышку с гвоздем следует надежно привязать к цилиндру диэлектриком. При этом электрод должен находиться на расстоянии 5,5-7 мм от корпуса цилиндра, но не прикасаться к массы.
  • Затем, используя стартер, нужно имитировать запуск двигателя с включенной кнопкой зажигания. В этом случае нужно внимательно следить за тем, появляется искра, и попытаться определить ее цвет.

Есть один важный момент, который следует учитывать при диагностике: незагрите магнито в любом состоянии может создать мощную искру. Однако если он неисправен, то после прогрева он перестанет создавать ток, и триммер не запустится. Позже, после охлаждения, катушка возвращается к рабочему уровня, мотоблок включается и работает некоторое время на холостом ходу или под нагрузкой, пока температура магнито снова не повысится. В этом случае деталь необходимо заменить.

READ Как Правильно Наточить Диск Для Триммера

Когда требуется настройка карбюратора?

Оператору нужно подкорректировать работу рабочего узла в определённых случаях:

  • Новый мотор обкатали, использовав 4-5 литров горючего;
  • Изменили состав топлива – марку моторного масла и бензина;
  • Изменились погодные условия (в зимнее, летнее время);
  • Изменился уровень разрежения воздуха;
  • Усилилась нагрузка на силовую установку;
  • После продолжительного хранения агрегата;
  • Образование стойкого нагара на свече зажигания;
  • Мотор после старта сразу глохнет или не развивает нужные обороты;
  • При вибрировании винты настройки раскрутились;
  • Увеличилось количество потребляемого топлива;
  • В цилиндр не подкачивается бензин;
  • Выходит много выхлопов.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

  1. Винт регулировки холостого хода;
  2. Винт регулировки подачи топливной смеси
  3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

  • Запас оборотов для триммерной головки;
  • Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
  • Спокойная работа двигателя на холодном ходу;
  • Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

  • Режущий элемент перестанет вращаться на холостом ходу;
  • Понизится расход топлива.

В чем проблема неисправности триммера

Карбюратор газонокосилки Чемпион, как отрегулировать? Это как раз триммер поплавкового типа — распространенный вариант, предназначенный, чтобы смешивать в предусмотренных пропорциях воздух и топливо. Основные проблемы, возникающие при работе мотора, примерно схожи с неполадками, настигающими карбюратор в автомобиле:

  • мотор может глохнуть сразу же после того, как его удалось завести. Причина в том, что бензин подается в недостаточном количестве. Это называется «бедное» топливо;
  • избыточно поданный бензин приводит к его неполному сгоранию, излишней плотности смеси и неэкономному расходу.

Важно! Регулировать карбюратор приходится при разных обстоятельствах: изменении температурного режима, октанового числа топлива или вида масла, после зимы или окончания периода обкатки, нагрузки или самопроизвольного проворачивания винтов от сильной вибрации корпуса. Некоторые владельцы предпочитают настраивать модуль перед каждым применением, чтобы убедиться в его корректной работе

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса — это одно и тоже.

Некоторые авторы уверяют, что триммер — это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый …».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал — из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре — 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом — тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут — проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).
