Как подключить шуруповерт от блока питания

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь,
если у меня появится каким-то образом исправная батарея – ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно
попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное
значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику
платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый
для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких
медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились – шуруповерт отлично работает от компьютерного блока
питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей –
тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом
корпусе.

Инструкция по изготовлению

Переделку надо начать с определения полярности подключения источника питания к двигателю электроинструмента. В большинстве случаев на контактах шуруповерта полюсность не указывается.

Втычные контакты на корпусе электроинструмента.

В этом случае надо посмотреть на аккумулятор – на нем должны быть обозначены плюс и минус.

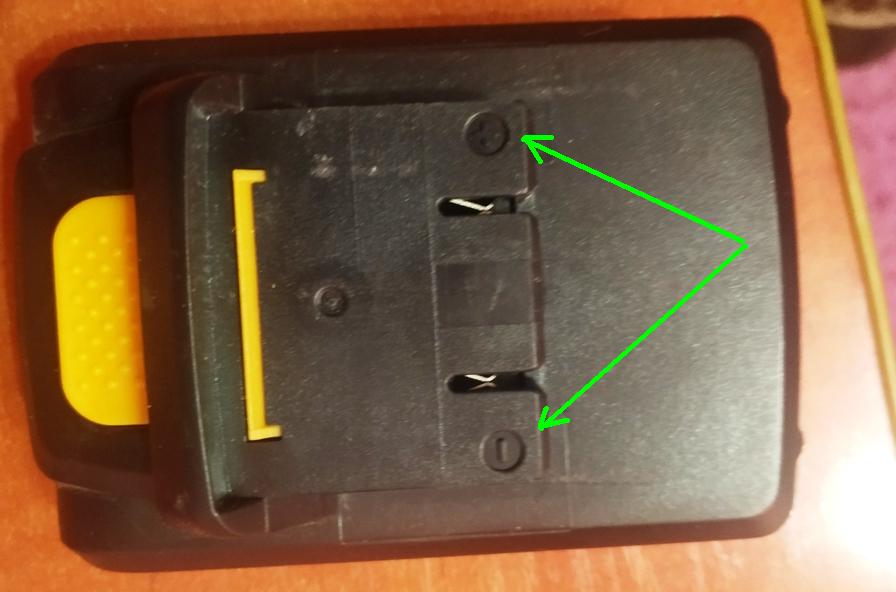

Обозначение полярности на корпусе аккумулятора.

Определив полярность, надо пометить полюса на контактах электроинструмента (хотя большой беды в случае переполюсовки не будет – вал просто будет вращаться в противоположном направлении, что легко устраняется переключателем реверса).

Маркировка полярности на корпусе шуруповерта.

Далее надо припаять к пластинам провода достаточного сечения (по принципу «чем толще, тем лучше», но соблюдая границы разумности и удобства).

Подпайка проводов к контактам электроинструмента.

На другом конце проводов неплохо предусмотреть разъем для подключения, рассчитанный на максимальный ток. Тогда шуруповерт можно будет хранить отдельно или использовать различные источники напряжения. Но можно выполнить электроинструмент, провод и БП в виде единой системы. Так тоже удобно – нет риска забыть или потерять источник питания, если он небольших размеров.

Сетевой шуруповерт в виде единой системы с источником питания.

Дальше надо решить еще одну проблему. При переделке электроинструмента для питания от бытовой сети аккумулятор должен быть исключен из работы. Но шуруповерт сбалансирован так, что им удобно работать, если батарея установлена. Если ее убрать, то центр тяжести сместится, держать инструмент станет неудобно и рука будет быстро уставать. Поэтому, если есть возможность, надо срезать часть корпуса АКБ так, чтобы исключить электрический контакт батарей с клеммами шуруповерта. Сделать это можно «болгаркой» или просто ножовкой.

Удаление части корпуса АКБ с контактными площадками.

Если конструкция АКБ такова, что удалить контактную часть затруднительно, надо разобрать корпус батареи, удалить аккумуляторы и на их месте надежно закрепить подходящий по весу и размерам груз.

Рекомендуем к просмотру видео-трилогию переделки 18 вольтового шуруповерта в сетевой.

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

Если у вас есть шуруповерт и вы в основном используете его внутри помещения, то, думаю, вам будет интересна и полезна данная статья. Тут речь пойдет о переделке 12 вольтового шуроповерта с ni-cd аккумулятором.

Шуруповерт для дома неплохо было бы питать от розетки. Вот сегодня этим и займемся.

Возникает логичный вопрос: а есть ли смысл вообще что-то переделывать? Так что aliexpress нам в решении этой проблемы не поможет. Поэтому хочу предложить вам другой в несколько раз более выгодный вариант.

Блоки питания от компьютеров довольно мощные ребята. Так же найти такой блок питания не составит особого труда. Наверняка у вас дома валяется подобный без дела. А если нет, то можно пойти в любой ремонт компьютеров и за пару сотен рублей купить б/у-шный блок питания, ну скажем на 500 Вт.

Пусть он будет мятый, грязный, весь в пыли, но главное, чтобы он работал. На одной из стенок обычно имеется наклейка, содержащая подробную информацию по линиям питания. На данном блоке мы можем видеть следующие характеристики: 25 А на линию 12 В, а это ни много ни мало 300 Вт мощности.

Для шуруповерта хватит с запасом. Такой блок питания конечно довольно крупный, но в то же время он гораздо дешевле даже китайских блоков на меньшую мощность.

К этим клеммам нужно будет припаять провод с сечением, ну скажем 3 мм 2 . По идеи этого должно хватить для того, чтобы энергия не рассеивалось в тепло, даже на длине провода около 2 м. Берем в руки паяльник и предварительно подготовив провода (зачистив от изоляции и облудив), припаиваем к клеммам.

Не знаю, как будет у вас в шуруповёрте, лично у автора получилось загнуть ушки клемм прямо в пластмасску и получилось весьма надежно.

Подперев снизу, например, отверткой, сверлим насквозь отверстие сверлом диаметром 3 мм. Затем снимаем фаску большим сверлом. Причем снимаем так, чтобы винтик m3 с потайной головкой не торчал.

Ну и остается это дело затянуть гаечкой. Такой вариант с винтиком в разы лучше любого другого крепления.

Также, крайне желательно поставить параллельно клеммам конденсатор на 16 или 25 В и емкостью около 10000 мкФ. Купить конденсатор можно на любом радиорынке, в любом магазине радиотоваров, а также вытащить из убитого компьютерного блока. Есть способ разжиться таким конденсатором на халяву. С большой вероятностью вам его отдадут бесплатно в любом сервисе по ремонту компьютеров. Они их все равно выкидывают. Стоит только попросить. Так что действуйте.

Конденсатор будет служить энергетическим буфером пусковых токов. Это нужно для того, чтобы снизить нагрузку на блок питания. Если этого не сделать, с большой долей вероятности он (блок питания) будет уходить в защиту. Берем и припаиваем. Гаечку в этом случае автор рекомендует приклеить на суперклей. Иначе просто не сможете закрутить.

Ну и давайте в конце проверим трещалку момента затяжки на максимальном режиме, чтобы убедиться, что блок питания тянет максимальный пусковой ток в режиме шуруповерта с трещалкой.

И тут тоже все отлично. Защита не сработала. Эксперимент можно считать более чем успешным.

И напоследок, если вы берете слабый блок питания, и он уходит в защиту, но конденсатор вы уже поставили, скорее всего срабатывает защита по напряжению. И как ни странно, проблема решается дополнительной нагрузкой на линию питания 5 В. То есть берем красные и черные провода и подключаем к ним отдельную нагрузку. На форумах пишут, что 1 А будет достаточно. Для этого берем 5 Вт лампочку на 6 В или две на 3 Вт, и пусть они просто светят и нагружают линию и все будет работать замечательно.

Как правильно выполнить монтаж – нужен ли противовес?

Изготовление блока питания на базе аккумулятора

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

после 20 минут работы следует дать шуруповерту пятиминутный отдых;
электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
блок питания следует регулярно чистить от пыли;
не используйте удлинители для включения БП в сеть;
БП обязательно заземляют;
на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Как переделать шуруповёрт на сеть 220 вольт
Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Если же вам что-то непонятно, пишите мне!

Подключение шуруповерта к блоку питания от компьютера

Одним из способов решения проблемы будет использование стандартного блока от персонального компьютера.

	Шуруповерт и блок питания для него.
	Провод от сети будет питать отдельный блок, а только потом пониженное напряжение придет в инструмент.
	Общая задача представляется просто: На входе будет 220 В переменного ока, а на выходе 12 В постоянного.
	Разбирая запасные части, выбираются клеммы, включатели и другие вспомогательные элементы, которые потребуются в дальнейшей работе.
	Имеющийся в комплекте блок аккумуляторов также будет использован для монтажа устройства.
	Он довольно компактен и удобен для переделки. В нем есть специальные клеммы, которые передают напряжение питания к внутренней части шуруповерта.
	На АлиЭкспресс имеется выбор довольно мощных блоков питания. Нужно подобрать не менее 300 Вт.
	Посылка доставила заказ довольно быстро. Всего 12 дней и блок питания для компьютера оказался у заказчика.
	На выходе будет 12 В, а ток может достигать до 25 А. В результате получатся искомые 300 Вт. По схеме видно, что нужно соединять черные и желтые провода.
	Вынув из коробки, можно увидеть довольно много лишних проводов. Можно от них избавиться. Но есть вариант спрятать их в пластиковый пакет.
	Разбирается корпус от блока аккумуляторов.

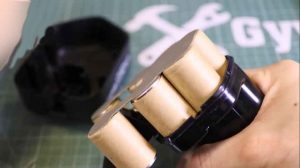

	Сняв крышку, можно увидеть старые аккумуляторы. Их придется удалить.
	Понадобятся клеммы, которые внутри соединяются с проводкой внутри шуруповерта.
	Их придется отломить от аккумуляторов.
	Придется скрутить концы проводов, чтобы в дальнейшем было проще лудить оловом.
	Залуженные концы легче паяются.
	Снятые клеммы изнутри подпаиваются к проводам.
	В результате получается довольно симпатичное приспособление. Оно расположится на входном конце корпуса аккумуляторов.
	Его нужно протолкнуть внутрь.
	Чтобы клеммы жестко стояли на месте, придется прикрутить их саморезом. Предварительно сверлится отверстие.

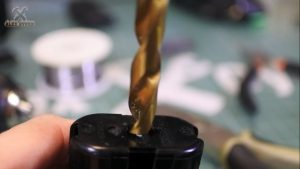

	Большим сверлом выполняется коническое углубление. Эта операция называется зенкование.
	Вставляется саморез.
	Он вкручивается в основание спаянных клемм. Теперь контакт между электрическими частями будет надежным.
	Чтобы не происходило искрения, устанавливается конденсатор. Тогда при нажатии на кнопку будут погашены скачки напряжения в контактной группе. Емкость конденсатора 10000 пкФ он рассчитан на 25 В.
	Для ввода провода внутрь корпуса сверлится отверстие диаметром 6 мм.
	Провод протягивается внутри блока.
	Чтобы он не вытягивался полностью, подматывается изолента. Она несколько увеличивает диаметр проводки. Она не пройдет в отверстие, выходящее наружу.
	Проверяется работа защелок, которые будут удерживать корпус на инструменте.
	Часть работы сделана. Можно приступать к привязке блока питания.
	Для начала выполняется проверка возможности использования блока питания от ноутбука. При 12 В выходного напряжения указывается возможность получить 10 А. Всего получится 120 Вт.
	Соединяется этот блок питания к шуруповерту. Нужно проверить, хватит ли мощности у подобного приспособления.
	Подключенный шуруповерт с трудом заворачивает саморезы. Мощности явно мало. Такой блок питания мало поможет мастеру в работе.
	Еще разок уточняется ток у блока питания компьютера, а также цвета проводов.
	Есть два желтых (плюс) и два черных (минус). Их нужно соединить между собой по цветам, чтобы получить максимальную мощность от устройства.
	Концы сначала распускаются, а потом тонкие проводки скручиваются. Тогда получится плотное соединение.
	Получилось неплохо.
	Концы подпаиваются в специальный разъем. При необходимости легко отсоединить блок питания от инструмента.
	Оба конца припаяны. Получилось довольно изящно. Прочность гарантирована.
	Весь разъем готов к использованию.
	После соединения выполняется проверка. Саморезы диаметром 4,5 мм и длиной 102 мм легко вворачиваются в сосновую доску. Инструмент готов к работе.

Довольно мощный блок питания позволяет работать с шуруповертом достаточно эффективно.

Republished by Blog Post Promoter

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания

Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки.

Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины.

ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока! Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт

Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус.

Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт.

Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Преимущества обновления

Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:

Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.

Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

Что нужно учесть при замене батареи на блок питания

Подбирая блок питания шуруповерта, я ориентировался в первую очередь на его размеры, поскольку было необходимо, чтобы он «вписался» в корпус аккумулятора.

Для большей точности размер корпуса нужно вымерять изнутри, изъяв предварительно все составляющие компоненты.

Далее, я внимательно осмотрел корпус и нашёл там отметку об уровне питающего напряжения.

Потом, с учётом мощности и ориентируясь на напряжение, высчитал ток потребления (конечно, было бы гораздо лучше, будь он тоже уже указан, но его не было). Конечно, если к вычислениям душа не лежит, то можно попробовать выбрать блок питания на вскидку.

Когда я покупал себе питающий блок, то кроме потребляемого тока, оценил и уровень ёмкости слетевшего аккумулятора. Допустим, что ёмкость равняется 1,2 ампер/час, а времени на полную зарядку требуется около 2,5 часов, тогда вырабатываемый ток примерно равен промежуточному значению между этими двумя числами (1,9 А).

Чтобы не ошибиться с выбором перед походом в магазин, записал для себя следующие параметры, которые нужно учитывать, когда собираешься подключать блок питания шуруповерта своими руками:

Габариты;
I(min);
Необходимый уровень питающего напряжения.

По своему опыту могу отметить, что шуруповёрт переделанный под питание от сети, становится гораздо легче. Лично для меня это был приятный момент ,ну а шнур с вилкой непомеха.

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме

. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Читать также: Сроки испытания страховочных поясов

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт – 200:12=16,6 А – такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали – для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами. Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять постоянный резистор.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

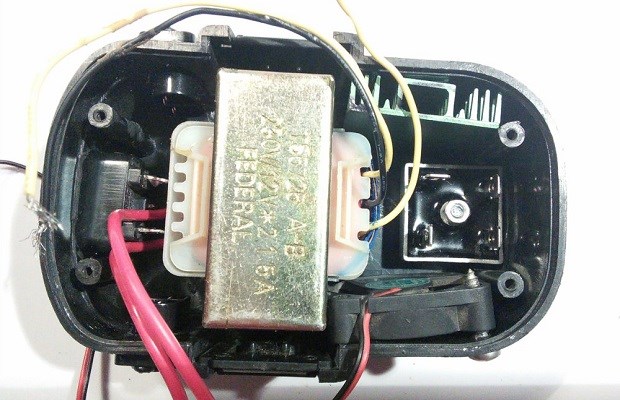

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Предыстория

Давным-давно, переезжая в новую квартиру, я получит в подарок так называемый «бытовой шуруповёрт» под маркой PRORAB 1112 B1N. Это простенький китайский девайс, сотни видов которых продаются в наших строительных и не очень супермаркетах. Свою роль в переезде он сыграл — был и миксером, и использовался на сборке мебели и закручивании шурупов на порогах, после чего был незаслуженно забыт. В пользовании у меня появился общеупотребительный Hitachi DS12DVF3, а PRORAB вместе со своим китайским аккумулятором оказался забыт на лоджии.

Три года хранения на замерзающей лоджии не пощадили банки, и после обнаружения шурика во время весенней уборки, пользоваться им уже было нельзя — силёнок хватало на пару саморезов. В то же время работа для вспомогательного винтовёрта/дрели имелась — во время изготовления бытовой мебели очень надоедает менять оснастку.

Так я пришёл к идее превращения старого аккумуляторного шуруповёрта в сетевой. Делать это предстояло, понятное дело, своими руками — новый Прораб стоит 1500 р., сменный аккумулятор на него — 1200 р. Выбор экономного владельца, что называется, очевиден — переделываем своими руками в сетевой.
