Как пользоваться ручным плиткорезом? Видео

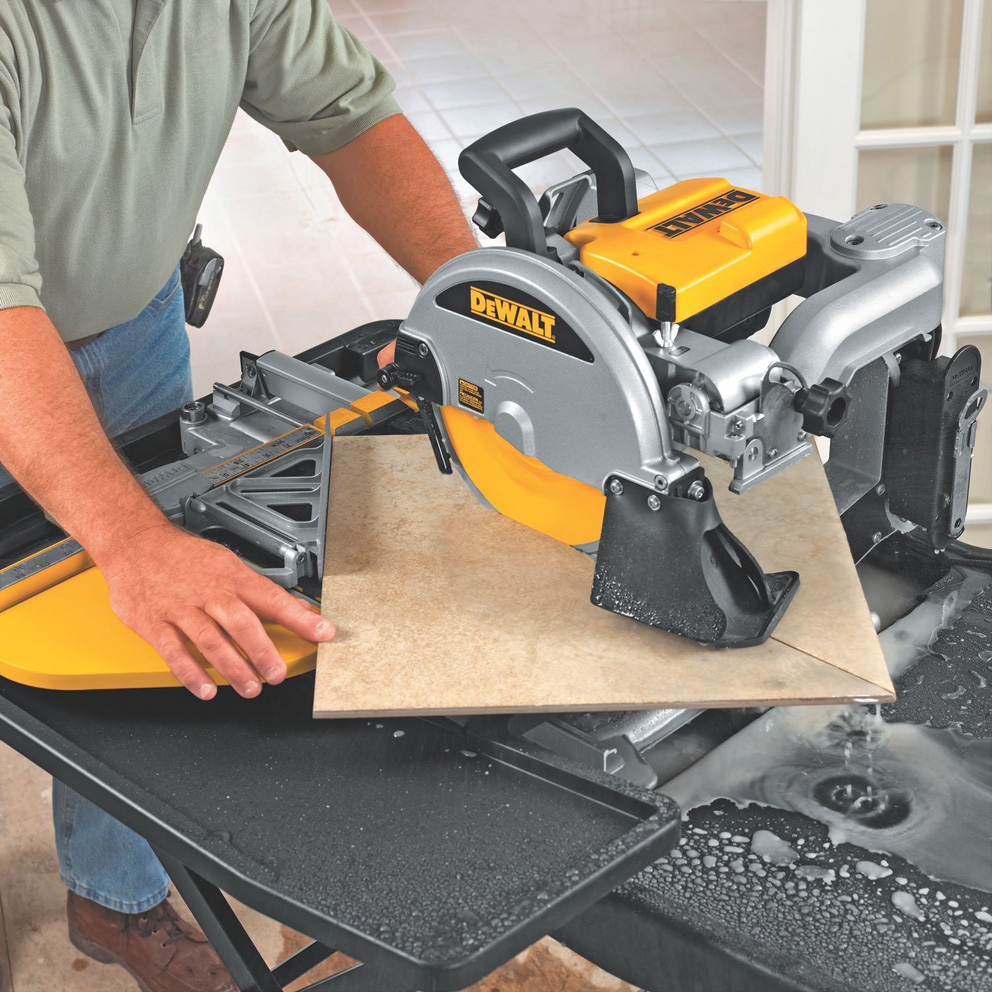

Как пользоваться электрическим плиткорезом

В принципе, этот электроинструмент сильно напоминает циркуляционную пилу. Точно также в ее конструкцию входит отрезной диск, который закреплен на валу электропривода. Последний собой представляет небольших размеров электрический двигатель. Обычно электрические плиткорезы – это ручные или стационарные модели, работающие от сети переменного тока напряжением 220 вольт.

Одной из модификаций электрических плиткорезов является инструмент, в состав которого вместо отрезного диска устанавливается лента с алмазным напылением. Кстати, чаще всего ленточные модели и являются ручными. Большая скорость вращения отрезного рабочего органа создает между ним и керамической плиткой силу трения, которая становится причиной выделения большой тепловой энергии. Последняя негативно сказывается даже на алмазном напылении, поэтому в конструкцию плиткорезов входит емкость с водой, с помощью которой производится охлаждение и кромок рабочего органа и самой плитки. К стационарному оборудованию вода подводиться шлангами.

Итак, как правильно резать керамическую плитку электрическим плиткорезом. Как и в случае с ручным инструментом, стационарное устройство надо проверить на предмет технического состояния. Самое главное, чтобы отрезной диск не имел люфта. Его можно откорректировать, зажав прижимную гайку, которая крепит диск на валу электродвигателя. Если после этого люфт был заново обнаружен, то придется заменить диск на новый.

Теперь последовательность проводимых операций.

• Производится разметка плитки.
• Настраивается направляющая, по которой будет производиться смещение кафеля по линии среза.
• Укладывается плиточный материал на стол устройства.
• Включается электродвигатель и вода, которая подается в место надреза.
• Теперь руками надо толкать плитку на отрезной диск. Большие усилия при этом создавать не надо до тех пор, пока диск не врежется в плитку. Далее усилие можно увеличить. При выходе диска из кафеля давление опять надо снизить.
• После чего оборудование отключается.

Обратите внимание, что во время резки оборудование работает с небольшой вибрацией

Это естественный процесс, поэтому очень важно, чтобы вибрация не приобрела большую амплитуду. Это может стать причиной излома облицовочного материала

Это может стать причиной излома облицовочного материала.

Если используется для резки ручной инструмент, то процесс проводится на полу или ровной горизонтальной плоскости. Для этого под плитку укладывают подставки так, чтобы отрезаемая часть осталась навесу. Теперь включается инструмент и подносится к месту нанесенной линии. Нарезать надо плитку ровно по линии, главное – твердая рука, которая движет инструмент без нажима.

Вот некоторые рекомендации от специалистов, как правильно резать плитку электрическим плиткорезом.

Прижимать плитку надо двумя руками.
Двигать ее точно по направляющим.
Периодически надо менять воду в бачке, потому в него попадают пыль и мелкие кусочки отрезанного материала.
Обращайте внимание на отрезной диск, он должен быть всегда чистым без прилипшей грязи и отходов керамики.

Правила безопасности

Работа с ручным плиткорезом менее опасна, чем с электрическим аналогом. Ведь, нам не придется сталкиваться с вибрациями, шумом и вращающимся диском.

Правила безопасности:

1. Наденьте защитный кожух, специальную обувь.
2. Также нужно надеть очки, чтобы избежать попадания осколков от плитки в глаза.
3. Резку нужно осуществлять в специальном месте (в мастерской либо в помещении, куда во время резки никто не зайдет).

Следует ли мочить плитку?

Многие специалисты рекомендуют мочить плитку. Делать это нужно за 1-15, часа до резки. Таким образом, удастся размягчить рабочий материал, сделать его более послушным. Такая процедура поспособствует получению ровного разлома.

Резка на себя или от себя?

В какую сторону двигать каретку, на себя или от себя? Такой вопрос возникает у многих. Кому-то удобнее работать, разрезая плитку в направлении от себя. У кого-то ровнее получается борозда, когда резка происходит по направлению к себе.

Выбирайте тот способ резки кафеля, который для вас более удобный и эффективный.

Виды плиткорезов

Использование специального инструмента для нарезки плитки – это наиболее простой и эффективный способ качественной и быстрой подготовки плиточного материала. Работа с плиткорезом не требует профессиональной подготовки, практически бесшумна и исключает чрезмерное запыление помещения, с его помощью качественно нарезать плитку в домашних условиях сможет даже неопытный работник.

Облицовка пола и стен керамикой очень редко обходится без её подрезки. Мастер-плиточник всегда держит под рукой плиткорез и может в любой момент им воспользоваться. Рынок строительных материалов сегодня предлагает широкий выбор различных инструментов, среди которых необходимо выбрать наиболее удобные и качественные, способные полностью выполнять своё функциональное предназначение.

С помощью инструмента плиточный материал можно нарезать несколькими способами: криволинейно, прямо и фигурно. В зависимости от типа механизма, заложенного в основе функционирования плиткорезов, они подразделяются на два вида:

• ручные, среди которых различают стационарные, роликовые и щипцевидные;
• электрические или механизированные.

Важно! Прежде чем приобретать инструмент для резки плитки, необходимо предварительно изучить инструкцию по его эксплуатации и узнать, как пользоваться плиткорезом, чтобы предупредить чрезмерный перерасход строительного материала. Использование электрического плиткореза

Использование электрического плиткореза

Как резать плитку плиткорезом

Электрический плиткорез с алмазным диском является идеальным механизмом, которому под силу справиться с любым видом плитки. С его помощью легко добиться ровных срезов с закругленными и сглаженными краями.

Для этого всего лишь необходимо предварительно размеченную плитку уложить на рабочую поверхность устройства и медленно продвигать под лезвие. Кафель должен быть плотно прижат к платформе обеими руками. При этом не стоит забывать о технике безопасности:

• необходимо надевать защитные очки, чтобы в глаза не попали мелкие фрагменты плиточного материала;
• контролировать уровень воды в поддоне, благодаря которой осуществляется охлаждение диска;
• вовремя менять воду в случае ее засорения плиточной крошкой.

Кстати, мозаичную плитку можно резать таким же способом, соблюдая большую осторожность

Диск на данном устройстве способен выдержать без замены до 1000 резок. Однако лезвие необходимо периодически очищать от керамических частиц. Для того, чтобы произвести очистку, можно просто сделать несколько надрезов в шлифовальном камне.

Электрический плиткорез рекомендуется приобретать в фирменном магазине или официальном представительстве компании-производителя, где предусмотрены гарантии качества и имеется весь перечень необходимой документации.

Но в любом случае желательно осмотреть оборудование на предмет возможных дефектов, а также проверить работу двигателя. Также стоит отметить, что не ко всем моделям электрических плиткорезов легко найти запчасти, поэтому не лишним будет предусмотреть это заранее.

Самым главным преимуществом данного оборудования, безусловно, является скорость нарезки. Профессиональные мастера тратят на одну керамическую плитку не более минуты.

Для резки плитки под углом 45 градусов потребуется более совершенное оборудование, цена которого в несколько раз выше. Но для подготовки небольшого количества материала, достаточно будет его прочно закрепить и пользоваться обычным плиткорезом, болгаркой или электролобзиком.

Так же можно поступить и при резке полукругом, правда в этом случае мастера рекомендуют аккуратно закрепить плитку в тисках. Разрезать же плитку фигурно, скорее всего, не получится. Эту работу лучше доверить специалисту, особенно если материал дорогой.

Ручной плиткорез

Менее дорогим инструментом, который используют в основном мастера-любители, является ручной плиткорез. С его помощью достаточно удобно нарезать фрагменты плитки толщиной не более 6 мм.

Освоить работу с данным оборудованием не сложно, а скорость резки материала будет намного выше, чем при работе лобзиком:

• на поверхность плитки наносится разметка с помощью карандаша или маркера;
• плитку укладывают на основании, подгоняя ее так, чтобы колесико совпадало с линией разметки;
• управляя ручкой плиткореза, проводят колесом по линии;
• изделие фиксируется при помощи «крыльев», что позволит разделить керамическую или клинкерную плитку на две ровные части;
• после легкого удара рукой по ручке устройства получается нужный фрагмент.

Основным преимуществом ручного плиткореза является его независимость от источников электрической энергии. Его применение особенно актуально в местах, где добраться до электричества проблематично. Кроме того, ручным устройством можно без риска использовать в условиях повышенной влажности. А небольшие габариты и вес, как правило, не превышающий 10 кг, делают его удобным при транспортировке.

Резка плитки стеклорезом

Стеклорез является самым простым и недорогим инструментом. Его успешно используют для обработки тонкой кафельной плитки. При этом способ резки кафеля, как видно на видео, практически не отличается от технологии резки стекла.

Работа осуществляется следующим образом:

• на глянцевую сторону изделия с помощью стираемого маркера наносится разметка;
• приложив к линии линейку или уголок, необходимо провести стеклорезом по направлению от дальнего края к себе, при этом постараться как можно равномернее распределять силу нажатия;
• кафельную или напольную плитку кладут на край стола по линии надреза, и, придерживая одну ее часть, аккуратно нажимают рукой на другую;
• края в месте разлома можно дополнительно обработать наждачной бумагой.

Безусловно, для работы со стеклорезом потребуется определенная сноровка. Поэтому в случае отсутствия должного опыта, не стоит тренироваться на дорогих керамических материалах.

Как пользоваться плиткорезом ручным

Для того чтобы идеально обрезать керамическую плитку, в большинстве случаев используют ручной инструмент как плиткорез. Преимущественно, чтобы пользоваться им, не нужно иметь профессиональных навыков, соответственно инструмент вполне успешно можно применять в домашних условиях.

Плиткорез ручной имеет достаточно много положительных моментов, к которым можно отнести простое использование в результате получается очень четкий разрез. Рукоятка выполняет дополнительно еще и функцию рычага позволяющий уменьшить приложенные усилий до минимума.

В то же время не обошлось и без некоторых отрицательных моментов. К примеру, ручной инструмент нельзя использовать на очень близком расстоянии от края плитки (допустимое расстояние для работы, должно быть не менее пяти миллиметров).

Перед началом работы необходимо тщательно изучить то, как пользоваться ручным плиткорезом. Если у вас возникают трудности в данном вопросе, то на нашем сайте вы можете найти видео, где указаны все подробности и нюансы.

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Механизированное приспособление

Применяется для надрезания по прямой кафеля, керамогранита и плиток горных пород (мрамор, известняк) с последующим надламыванием вдоль канавки. Отдельные модели оснащаются дополнительным приспособлением («балеринка») для выполнения криволинейных линий.

Подразделяются:

• Роликовый плиткорез. Предназначен для выполнения раскроя по прямой линии под необходимым углом. Особенность инструмента – перемещение каретки и режущего ролика происходит по гладким направляющим. Опора на втулки.
• Ручной плиткорез на подшипниках. Скольжение управляющей режущей каретки осуществляется по силовым рельсам через подшипниковый механизм. Инструмент отличается повышенной точностью реза, длительным сроком службы.

Толщина разрезаемого материала достигает 15~20мм. Длина обрабатываемой плитки 300~600 мм.

Механический и электрический плиткорез

Конструкция

Несмотря на разнообразие производимых моделей, они состоят из общих конструктивных узлов:

• Станина. Опорная часть, соединяющая отдельные элементы плиткореза в общий механизм. Плоскость платформы предназначена для фиксации обрабатываемого материала. Конструкция воспринимает усилия, возникающие в процессе реза. Отсюда, узел должен быть прочным, жёстким, не деформироваться от прилагаемых сил. Эти свойства влияют на качество выполняемой обработки, – прогиб основания, вибрация вызовут искривление линии раскроя, выкрашивание кромок плитки.
• Направляющие. Определяют линию раскроя, служат опорой для подвижной каретки. Выпускаются модели с двумя трубчатыми образующими или в виде монорельса.
• Каретка. Объединяет управляющую рукоять, режущий механизм и опорную лапку.
• Рукоять (ручка). Передаёт усилия на резак, определяет направление движения. Узел должен выдерживать значительные силы, прилагаемые к нему при операции раскроя.
• Резак – режущий ролик в виде заострённого диска из твёрдосплавной стали. Является сменной частью плиткореза, – затупленный, с выкрашенными краями круг разрушает заготовку. Заточке не подлежит, поэтому меняется на качественное изделие.
• Лапка. Прижимает и фиксирует плитку от возможных смещений при обработке.

Подобная конструкция плиткореза пользуется спросом для решения бытовых задач при домашнем ремонте. Усиленное приспособление, оснащённое подшипниками и с дополнительными функциями (угломер, мерная линейка, фиксация к верстаку и т.п.) применяется профессиональными кафельщиками.

С электрическим приводом

Данный тип плиткореза относится к профессиональной серии. Отличается высокой производительностью, мощностью. Глубина реза определяется размером режущего круга. Инструмент является разновидностью циркулярной дисковой пилы с выполнением узкой задачи – раскрой плитных материалов.

Электрический плиткорез

Этот инструмент представляет собой некое подобие циркулярной пилы в миниатюре. Конечно же, его размеры более значительны, нежели ручного.

Работать с электрическим плиткорезом довольно травмоопасно, поэтому необходимо позаботиться о наличии таких средств защиты, как строительные очки и рукавицы.

Современные электроплиткорезы идут в комплекте с резервуаром для воды, насадками на плитку для углового среза и прочими аксессуарами. Все это умещается в чемоданчик, вместе с самим аппаратом. Электроплиткорез позволяет производить точный прямой распил кафеля, под углом, а также стачивать торец плитки для углового монтажа под 45 градусов.

Электрический плиткорез отличается высоким качеством обработки и производительностью

Преимуществом такого инструмента является возможность быстрой и качественной обработки большого количества плитки, в том числе и суперпрочного керамогранита. К тому же для распила используется алмазный диск для мокрой работы. Сверху у большинства качественных моделей имеется специальный козырек, обрамляющий режущую часть. Он улавливает брызги воды и частички пыли. В итоге работа проводится без лишней грязи.

Разновидности ручных плиткорезов: профессиональные и любительские

В зависимости от сложности исполнения все ручные устройства для резки классифицируются как любительские или профессиональные.

К любительским устройствам можно отнести кусачки и роликовые резцы. Это очень простые с конструктивной точки зрения приспособления, стоимость которых гораздо ниже, чем у профессиональных моделей. Использование кусачек позволяет выполнять фигурные отверстия в облицовочном материале, однако для ровного реза они непригодны.

Роликовые резцы позволяют выполнить ровный разрез, однако для их использования необходимо обладать специальными навыками. Работа с таким резцом подразумевает самую настоящую ручную работу, которая требует определенных усилий. Их средняя стоимость не превышает 100 рублей, что с финансовой точки зрения очень выгодно.

Полупрофессиональные модели плиткорезов позволяют делать в плитке фигурные отверстия

В свою очередь профессиональные инструменты разделяют на два основных вида:

• механические;
• электрические.

Существует два типа механических ручных устройств для работы с плиткой:

• роликовый;
• подшипниковый.

Устройство, в основе которого лежит роликовый механизм, является наиболее распространенным и востребованным на строительном рынке. Это связано с простотой производства этого приспособления, а также с тем, что его эксплуатация не требует никаких специальных знаний и навыков.

Использование роликовой разновидности ручного механического плиткореза позволяет получить довольно аккуратный и ровный рез. Такая точность достигается за счет наличия в его конструкции жесткой каретки. Роликовые модели отлично подходят для работы не только с тонкой, но и более толстой твердой плиткой.

Профессиональный инструмент делает распил наиболее точно и аккуратно

Подшипниковые приспособления для резки плитки оснащаются специальными втулками, что позволяет обеспечить максимальную мягкость хода при выполнении разреза. Их использование рекомендуется в том случае, когда предстоит работа с нестандартным плиточным материалом.

Электрические ручные модели являются более сложными с конструктивной точки зрения и поэтому используются гораздо реже.

С помощью профессионального плиткореза можно сделать распил материала толщиной до 16 мм

Ручные электрические плиткорезы

Конструкция электронных приспособлений для резки отличается от механических аналогов и имеет некоторые особенности. В состав ручной электрической модели входят следующие конструктивные элементы:

• рукоятка (для удобства работы);
• подошва, которая выполняет функцию опоры;
• специальный регулятор глубины погружения и угла наклона режущего элемента;
• режущий элемент.

Электронный прибор для работы с плиткой и другими облицовочными материалами имеет один большой плюс – возможность присоединения пылесборника. В случае, когда производится рез «мокрого» типа, к такому приспособлению можно подключить специальный резервуар с водой.

Важно запомнить, что разрезы, выполненные таким прибором, не отличаются высоким качеством. Основная функция ручного электрического плиткореза – замена углошлифовального аппарата

Электрические плиткорезы могут быть оснащены пылесборниками

Ручные плиткорезы для керамогранита

С помощью электронной модели можно выполнить резку довольно сложных материалов, с которыми не могут полностью справиться механические плиткорезы. Основным таким материалом является керамогранит. Сложность работы с ним заключается в его высоких прочностных характеристиках, что во многом определяет его назначение – укладку на пол.

Электрические плиткорезы для керамогранита функционируют по принципу «мокрого» реза. В свою очередь «сухой» рез не подходит для работы с этим износостойким материалом. Конечно, можно использовать и механический ручной интрумент, однако это сопровождается некоторыми сложностями. Например, такие модели не могут отрезать кусок этого материала, если его ширина является меньше 3 см. Из-за этого края плиточного материала придется обрабатывать методом шлифовки.

Существуют и другие проблемы ручного устройства, возникающие при работе с керамогранитом:

• проблематичность разлома четко по линии реза;
• отсутствие возможности выполнения реза по диагонали;
• отсутствие возможности применения при переходе через препятствия.

Рез керамогранита осуществляется с помощью «мокрого» способа

Электрические модели гораздо лучше справляются при работе с керамогранитом. Они не только исключают запыление помещения, но и способствуют более точным разрезам этого материала.

Как разрезать плитку без плиткореза?

Во время строительных работ, выполняемых собственноручно, часто может возникнуть потребность разрезания кафеля самому в домашних условиях. Однако в этих целях использовать плиткорез не обязательно. Если у вас нет больших объемов работы, то приобретать дорогой инструмент нет смысла. При работе с небольшими партиями и штучными изделиями можно использовать и подручные средства.

Виды реза:

• Надрез делается строго по ровной черте. Также следует понимать, где идет рез. Он считается фигурным, если расстояние между линией и краем составляет не более 2 см.
• Элементы мозаики. К фигурной вырезке относятся и строгие формы из геометрических фигур. В остальных случаях нужно раздробить кафельную плитку на мелкие части. Все изделия кладут в мешок и, используя тяжелый инструмент, ломают до требуемых размеров. Некерамическая плитка является исключением.
• Отверстия круглой формы с разными диаметрами.
• Фигурные вырезки.

Угловая шлифовальная машина

Можно использовать болгарку, если нет плиткореза. Это считается универсальным аппаратом. Следует заметить, что для людей, имеющих небольшие навыки пользования этим инструментом, этот способ подойдет для прямых фигурных форм, а также любых линий, в том числе и криволинейных полос.

В процессе работы вас понадобится:

• болгарка;
• специальный шлем;
• желательно использовать респиратор;

• алмазный круг. Можно использовать режущий круг по камню;
• рукавицы и специальный костюм. Он должен быть закрытым;
• инструмент зажима. В некоторых случаях могут понадобиться тиски;
• защитные очки.

Электролобзик

Многие недооценивают этот инструмент. Однако он может очень пригодиться в случае, если в наличии нет плиткореза или болгарки

Стоит обратить внимание, что таким же способом может использоваться камнепилочный лобзик, однако скорость работы снизится в несколько раз

Для пропила понадобится:

• электролобзик (мощность не имеет значения);
• рекомендуется пользоваться специальными очками для защиты глаз;
• пилка для резьбы по камню.

Фигурное выламывание

При работе с плитками часто может потребоваться использование линий. Эти линии могут быть как полукруглыми, так и прямыми. Часто встречаются случаи, когда разрез начинается не с края плитки, тогда приходится проделывать небольшое отверстие, затем колется небольшая часть, а обламывается только после этого.

Для уменьшения количества осколков рекомендуется наносить глубокую риску по всей границе выламывания.

О том, как работает плиткорез, смотрите в этом ролике.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

1. Разметка. Учтите все зазоры и швы.
2. Отобразите линию разлома.
3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Стеклорез

Процесс:

1. На ровный стол положите плашку красивой стороной вверх.
2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
4. Подложите под плашку гвоздь.
5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.
