Как пользоваться торцовочной пилой

Лучшие модели торцовочных пил по дереву

При большом ассортименте подобного обрудования некоторые модели по праву называются лучшими. Они отличаются высоким качеством сборки, широким функционалом, длительным сроком службы. Предлагаем познакомиться с рейтингом торцовочных пил, их отличительными особенностями, чтобы было проще выбрать подходящий вариант.

Пила торцовочная Метабо KGSV 216 M с протяжкой, рейтинг 4,5/5

Настольная модель, позволяющая выполнить пропил шириной 305 мм. Предполагает использование диска диаметром 21,6 мм. Допускает изменение положения стола с углом поворота на 47º в обе стороны.

Преимущества:

• быстрая замена диска благодаря возможности блокировки шпинделя;
• наличие функции протяжки, необходимой для обработки широких заготовок;
• удобные ручки;
• блокировка рабочей головки для безопасной эксплуатации электроинструмента;
• плавный пуск, возможность регулировки и поддержки числа оборотов;
• точная резка.

Недостатки:

• периодическое попискивание блока питания;
• даже при наличии специального мешка опилки иногда падают мимо.

ФОТО: mozmarket.ruПила торцовочная с протяжкой Метабо KGSV 216 M: широкие возможностиМетабо KGSV 216 M

Торцовочная пила Makita LS1040 с протяжкой, рейтинг 5/5

Качественная модель с мощностью 1,65 кВт. Имеет достаточно жёсткую конструкцию. Может использоваться для распила не только дерева, но и пластмассы, тонкостенного алюминиевого проката, как и большинство торцово-усовочных пил. Позволяет сформировать косой рез влево с углом от 0º до 45º.

Преимущества:

• комплектуется поворотной линейкой, поддерживающей пруток во время обработки, и флуоресцентной лампой, освещающей рабочую зону;
• в горизонтальной плоскости может поворачиваться до 52º вправо и до 45º влево;
• предусмотрена система электрического торможения двигателя.

Недостатки:

• небольшой люфт;
• неудобная форма винта, позволяющего отрегулировать глубину пропила.

ФОТО: people-water.ruТорцовочная пила Makita LS1040 с протяжкой: хорошая настройкаMakita LS1040

Пила торцовочная Dexter Power 2000 Вт 255×30 мм: рейтинг 5/5

Мощный и надёжный электроинструмент. Позволяет выполнить различные операции. Комплектуется двигателем с угольными щётками. Допускает фиксацию пильного диска под разными углами. Может использоваться для формирования прямых, косых и наклонных пропилов. Наличие удлинителей рабочего стола облегчает обработку длинномерных изделий.

Преимущества:

• наличие встроенного пылесборника;
• система электронного торможения;
• защитный кожух.

Недостатки:

• нет лазерного маркера;
• глубина пропила 98 мм.

ФОТО: gkekodomstroi.ruТорцовочная пила Dexter Power 2000 Вт 255×30 мм: надёжность и функциональностьDexter Power 2000 Вт

Зубр ЗПТ-210-1400 Л: рейтинг 4,5/5

Компактная модель, подходящая для работы с крупными и небольшими заготовками. Комплектуется столом для фиксации устройства, положение которого можно менять. Возможно смещение на угол до 47º влево и вправо. Толщина пропила до 60 мм. Лазерная подсветка линии хода режущих элементов. Мощность 1,3 кВт.

Преимущества:

• минимальный шум;
• лёгкая установка;
• удобная транспортировка;
• отсутствие сколов при выходе диска из дерева;
• возможность формирования пропилов под разными углами.

Недостаток;

• вес 6 кг;
• постоянное попадание пыли на лазер, ухудшающее обработку из-за пропадания луча;
• разбрасывание опилков.

ФОТО: atison.ruЗубр ЗПТ-210-1400 Л: компактность и функционалЗубр ЗПТ-210-1400 Л
Зубр ЗПТ-210-1400 Л

Критерии выбора торцовки с протяжкой

Для того чтобы приобретение принесло только пользу, и деньги не были зря потрачены, перед покупкой нужно определиться:

• для чего будет нужен инструмент — ведь пила с протяжкой необходима при выполнении профессиональной широкой заготовки. В случае если планируется редкое использование, можно ограничиться обычной торцовкой бытового класса.
• с размером и весом пилы — при этом также рекомендуется уточнить максимально свободный ход рабочей головки.
• какой нужен диаметр рабочих дисков — стоит отметить, что выбирать нужно исходя из диаметра от 0,2 м (но никак не меньше).
• насколько безопасен инструмент, который приобретается.

Также важными параметрами считаются показатели глубины и ширины пропила.

Источник

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выбрать нужную торцовку

Как выбрать торцовочную пилу так, чтобы

1. Не пожалеть.
2. Не переплатить.

Продавцы — консультанты в торговом зале знают о представляемой им и продукции все. Однако, что бы процесс покупки не превратился в монотонный монолог консультанта и подавленное молчание покупателя, в конце увозящего с собой модель вдвое мощнее и втрое дороже, чем его могла бы на самом деле устроить, покупателю необходимо иметь четкое представление о том,

• зачем ему нужна пила;
• какие операции он на ней собирается выполнять чаще всего;
• каковы максимальные размеры заготовок;
• какой объем работ в месяц планируется.

Четкие ответы на эти вопросы, во-первых, внушат консультанту минимальное уважение, а, во-вторых, позволят сузить круг рассматриваемых моделей до разумных пределов. Но даже в рамках этого суженного перечня разброс цен и дополнительных возможностей будет велик. На этом этапе покупателю предстоит решить

• нужен ли ему лазерный указатель (на самом деле — нужен всегда. Время распила «на глазок» прошло.);
• нужна ли электронная система регулировок с памятью;
• нужна ли система протяжки?

Если торцовочная пила покупается для эпизодических работ типа изготовления рамы для парника или калитки в огород – нет нужды разоряться на высокопроизводительный профессиональный агрегат известного бренда с расширенной базой, электронной настройкой, управляемой протяжкой и прочими усовершенствованиями.

Такая пила понадобится, если покупатель планирует открывать свой бизнес по деревообработке, уже имеет достаточный объем заказов средней и высокой сложности. В этом случае профессиональное устройство сэкономит время и быстро окупится.

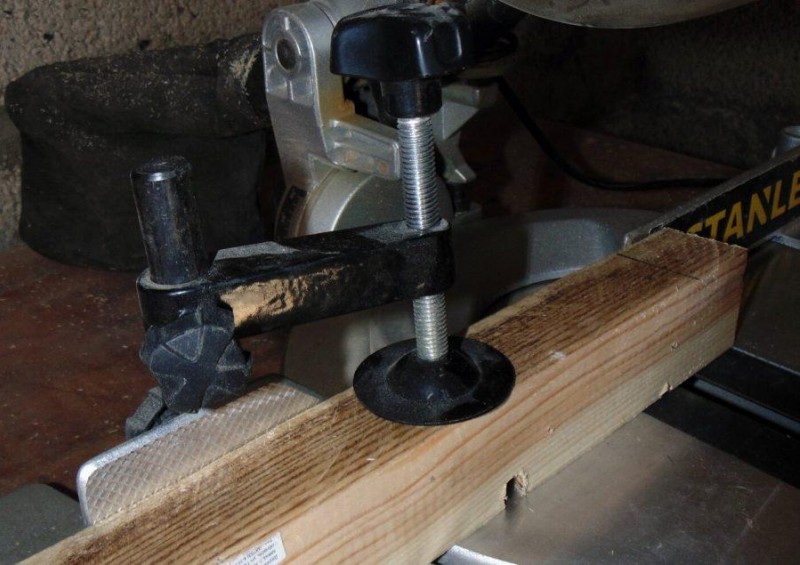

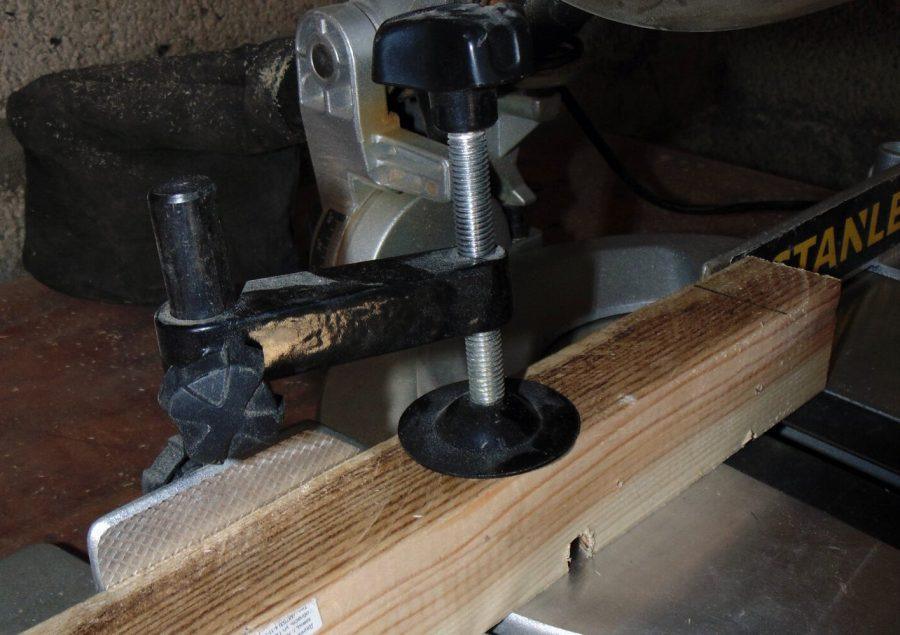

Как фиксировать заготовку

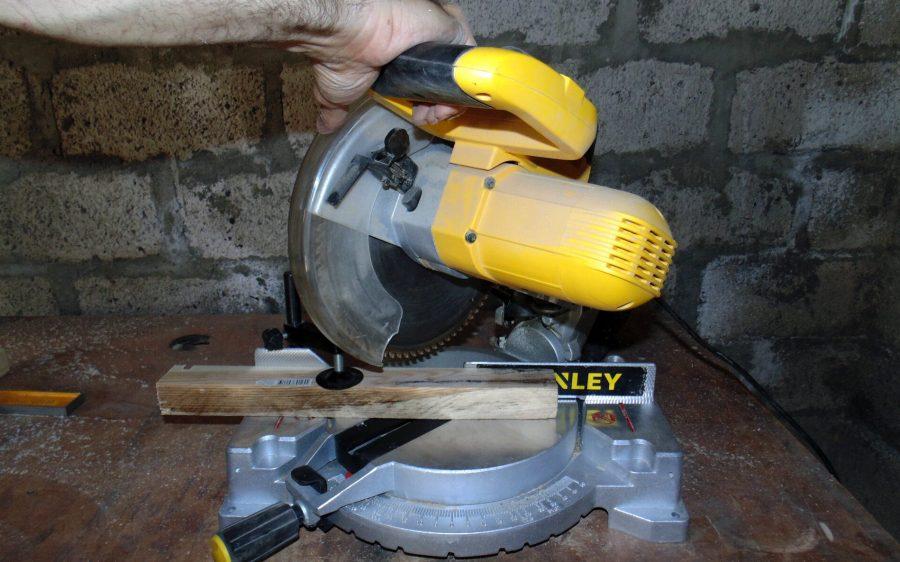

При резке под прямым углом опытные мастера придерживают обрабатываемые детали свободной рукой. Однако новичкам рекомендуется фиксировать заготовку при помощи дополнительного бруска, зажатого струбциной (обычно идет в комплекте с электроинструментом).

При этом торцовая пила способна резать дерево, ламинат, полимеры и другие материалы под любым углом, а в этом случае технология фиксации незначительно меняется:

1. При повороте платформы заготовку необходимо зафиксировать при помощи струбцины. Ведь длина распила и прилагаемое усилие в этом случае увеличивается, а это значит, что удержать рукой обрабатываемую деталь будет очень сложно.
2. При изменении угла наклона пильного диска заготовка фиксируется немного иначе. Дело в том, что струбцину в этом случае приходится убрать немного в сторону, так как она мешает наклону диска. Поэтому опытные мастера прижимают обрабатываемую деталь небольшим бруском, который закрепляется все той же струбциной.

Существуют и другие способы фиксации заготовок, но для новичков, которые еще не научились использовать торцовку, например, для красивой обработки углов, они пока не потребуются.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Лучшие производители

Компании с мировым именем заботятся об имидже торговой марки, постоянно дорабатывают инструмент и учитывают пожелания клиентов.

Наибольшим доверием в нише производства распилочной техники пользуются бренды:

1. Bosch – концерн из Германии, первые товары которого появились в магазинах ещё в начале прошлого столетия. Станина торцовок Bosch изготавливается из сплава магния и алюминия, благодаря чему вес инструмента, как правило, не превышает 15 кг.
2. Hyundai – корейская компания, захватившая средний ценовой сегмент. При этом техника Hyundai по функционалу не уступает лидерам рынка.
3. Makita – японский производитель, начавший свою деятельность в далеком 1915 году. На текущий момент продукция Makita реализуется в 160 странах мира и имеет репутацию техники для профессионалов.
4. Hammer – чешский бренд, выпускающий электрооборудование любительского класса. От других торговых марок выгодно отличается ценой.
5. Зубр – отечественный производитель электроинструмента. Отличается неплохим сочетанием низкой цены и среднего качества.

Мнения о пилах на базе двухфазных моторов

Торцовка с протяжкой по дереву на двухфазном моторе способна очень долго работать. При этом уровень перегрева зависит от типа вентиляционных каналов. Современные модификации выделяются своей портативностью. Также стоит отметить, что есть множество устройств с несколькими вентиляционными каналами. Модели с двумя ручками пользуются большим спросом. Роторы у моделей применяются как с регуляторами, так и без него.

Хорошая самодельная торцовка по дереву имеет частотность на уровне 1700 оборотов за минуту. Не все модификации подходят для распила досок. Также надо помнить, что модели на дроссельных заслонках очень дорого стоят в магазинах. Большинство устройств производятся на ручных стартерах. Однако есть модели с электронными аналогами, которые изготавливаются специально для профессиональных строителей.

Особенности торцевой пилы

Данный инструмент является узкоспециализированным, его используют для резки нешироких брусков, досок и реек. При помощи торцовки вы не сможете распустить доску продольно. Основное ее предназначение — высокоточная диагональная резка материалов. Устройство с протяжкой имеет более широкие возможности, она позволяет обрабатывать заготовки большей ширины.

Конструкция торцевой пилы

Инструмент для работы с деревом обладает простой конструкцией, некоторые мастера предпочитают изготавливать его самостоятельно.

Основные компоненты

Пила представляет собой функциональный модуль, включающий в себя электрический мотор с редуктором, рабочий круг и ручку с тумблером запуска. Собранный модуль устанавливается на основание консоли.

Мотор может быть двух типов: асинхронный и коллекторный. Последний выдает большие обороты, но нуждается в регулярной замене щеток. Асинхронные двигатели отличаются долговечностью и низким уровнем шума.

В большинстве случаев электромотор находится справа от резака. Хотя, встречаются компановки с двигателем позади диска. В такой компоновке движок не препятствует обзору

Это важно, если конструкция допускает наклон рабочего элемента

Редуктор передает движение от мотора к пильному кругу через зубчатую или ременную передачу. Ременная действует тише и снижает вибрацию, что обеспечивает очень аккуратную резку материала. Однако при резкой смене оборотов ремень может соскочить. Кроме того, он довольно быстро изнашивается и потому нуждается в регулярной замене. Зубчатая передача хороша тем, что она препятствует проскальзыванию резака даже на максимальных оборотах.

Существуют также модели с прямой передачей движения к резаку. Такое оборудование отличается высокой надежностью, но крутящийся момент ниже, чем у двух предыдущих вариантов передачи.

Протяжной механизм

Как уже говорилось ранее, протяжка расширяет возможности аппарата. Функциональный модуль имеет две направляющие и перемещается по ним во время резки. Торцовка с протяжным механизмом способна резать доску большей ширины. Во время пиления оператор тянет диск на себя, а рабочие кромки вращаются в направлении от оператора. Благодаря тому опилки летят в сторону, а режущая головка прижимает заготовку к упору.

Функциональный блок устанавливается на станину. Основание состоит из подвижной круглой части, меняющей положение при выставлении угла и упора. Как правило, его делают из легких и прочных алюминиевых и магниевых сплавов.

Поскольку это опасный режущий инструмент, для предотвращения несчастных случаев в ее конструкции имеется защитный кожух. Откидная его часть прикрывает резак во время простоя. Перед работой кожух снимается вручную — при помощи рычага, либо автоматически — при установке консоли в рабочую позицию. Дополнительную безопасность создает электродинамический тормоз, он плавно останавливает электромотор при отключении питания.

Аппараты повышенной мощности имеют механизм плавного пуска. При стопоре резака двигатель останавливается, при замене режущего элемента блокируется механизм кручения. Каждая модель оснащена защитой от пробоя электротока на корпус.

Выбор типа двигателя

Двигатель пилы нередко устанавливают с правой стороны от рабочей части. Есть также пилы, у которых он немного подвинут назад, чтобы дать больше пространства для работы. Это позволяет оператору работать любой рукой, а также наклонять диск в обе стороны.

Есть 2 типа двигателя, которые можно встретить в торцовочных пилах:

• асинхронный;
• коллекторный.

Толщина диска

От толщины диска зависит ширина пропила и материал, который рекомендуется им распиливать. Тонкие диски имеют меньший запас прочности, зато при работе с ними получается более тонкий распил. Это имеет значение в обработке ценных пород дерева. Толстые диски прочнее, но забирают больше материала при распиле.

Отличие торцовочной пилы от циркулярной

Основным различием самодельного торцовочного станка является его относительная дешевизна.

Его можно сконструировать из уже имеющихся обрезок ДСП либо ОСП.

Не считая того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Кроме этого у самодельных торцовок находятся последующие отличительные черты:

• станок сооружается, обычно, под имеющуюся определенную потребность в раскрое деталей некой размерности. Время от времени конкретно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
• станина самодельного станка производится из древесных плит либо даже из обрезков толстых и широких досок. Естественно, можно сконструировать станину и из железных пластинок и даже из композита, например, каркас – из железного профиля, а конкретно сам стол – уже из ДСП. Но это в любом случае будет дороже и труднее, так как придется иметь дело с более дорогим металлом, а во-2-х, необходимо работать и со сваркой по металлу, и после чего производить работу с ДСП.

Самодельный торцовочный станок, очевидно, будет наименее технологичен, чем покупной промышленного производства. Но часто никому и не нужен безупречный итог. И тут конструкция самодельной торцовки представляет собой как раз таковой вариант.

Например, если вы собираетесь обшить дом вагонкой снаружи, то полностью резонно было бы производить торцовку в критериях, когда и материал, и инструмент будут очень лишены свободного хода. В данном случае итог получится еще более осторожный.

READ Какую Операцию Называют Разводкой Пилы

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а как следует, можно достигнуть фактически полного отсутствия посторониих движений режущего инструмента. И все это без дополнительных издержек.

Маятниковая

Базовой частью таковой пилы является станина. На станину крепится стол, который должен владеть поворотным механизмом, снаряженным линейкой. Конкретно таковой механизм позволяет производить процесс распила под определенным углом, регулируя его под определенные личные нужды каждого пользователя. При этом данный угол можно поменять при помощи перемещения десктопа конкретно по отношению к станине.

С протяжкой

Данное устройство считается более универсальным, потому что пилу можно смещать не только лишь вокруг оси, да и вдоль пропила по прямой косильной лески.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в собственном составе, как и предшествующий вариант, содержит дополнительный шарнир. Для того чтоб поменять угол реза, его нужно регулировать и отводить в сторону, которая обратна месту, куда вмонтирован привод.

Scheppach MST254

Главными преимуществами этой модели являются высочайшая мощность (1600 Вт) и алмазный круг. Она может торцевать как под углом, так и под наклоном. Единственный аспект – она не подходит для вырезки заготовок огромных габаритов.

Makita LS1216

Эта экономная модель – одна из самых высококачественных и фаворитных. Она отличается неплохой комплектацией и завышенным уровнем безопасности. В пиле предусмотрена самостоятельная настройка ширины резки. Также устройством может производиться комбинированная и наклонная резка под углом до 45. Мощность мотора маленькая – 1 кВт. Оборудование создано для разреза заготовок шириной до 3,63 см и глубиной до 10,7 см.

К недочетам устройства относят отсутствие подсветки и лазерной указки (их нужно получать дополнительно). Не считая того, в конструкции нет способности выставлять число оборотов.

Hyundai M 2500-255S

Это оборудование комфортно в использовании, при запуске не дергается. Круг большой, его поперечник – 5,5 см. Головка может наклоняться под различным углом. Единственный минус устройства состоит в том, что плавный запуск срабатывает с маленькой задержкой.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим чертам и бывают обыденного (обыденного) либо комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обыденных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения легких перемещений основных частей пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

А дополнительно, принципной функциональной особенность наличие протяжки, также расширяющей возможности используемого оборудования.

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие древесные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Несколько советов для безопасного и качественного пиления

Резка с помощью торцовочной пилы довольно проста, и до тех пор, пока вы рисуете четкие линии, делаете точные настройки и соблюдаете правила техники безопасности, легко получить отличные результаты. Некоторые виды порезов более проблематичны, чем другие, и требуют специальных методов.

Обрезка коротких деталей:при установке плинтусов и других видов молдингов часто требуются короткие детали с рукавами на обоих концах. Чтобы избежать резки деталей короче 8 дюймов и подвергания опасности пальцев, отрежьте конец длинного куска, затем отрегулируйте угол пилы и сделайте еще один разрез, чтобы получить нужный вам кусок.

Резка очень коротких кусков : очень тонкие куски дерева имеют тенденцию пролетать через зазор в заборе и теряться или повреждаться. Если вам нужен кусок дерева шириной менее 1 дюйма, установите жертвенную доску у забора и поднесите к ней дерево, которое вы режете. Разрежьте обе части, и нужный вам короткий кусок благополучно упадет на стол.

Подоприте коронку от забора в той же ориентации, в которой он будет установлен.

Обрезка коронки: Чтобы аккуратно обрезать коронку, вы должны прислонить ее к ограждению под тем же углом, который будет прилегать к углу стены / потолка при установке. Обычно это означает, что необходимо крепко удерживать отливку в углу, образованном ограждением и столом, наклонить один конец, а затем повернуть угол пила, продвинуть отливку и обрезать другой конец. Не забудьте поддержать концы длинных кусков, чтобы убедиться, что вы получите точные разрезы.

Назначение торцовок

Основное назначение торцовочной пилы следует из ее названия, и именно для этого и применял ее изобретатель, Раймон ДеВолт. Это отпиливание торцов досок и брусков точно под прямым углом и точно по размеру.

Отпиливание торцов досок

Однако современные торцовочные пилы по дереву могут не только отпиливать торцы под любыми вертикальными и поперечными углами. С применением дополнительной оснастки – такой, как дополнительные направляющие, ограничители, программируемые системы протяжки и другие, им становится под силу работать не только с досками и брусками, но и с деталями произвольной формы, выбирать пазы, формировать элементы соединений «ласточкин хвост». Кроме того, на них можно выпиливать многие элементы соединений японской школы плотницкого искусства, в которой сборка деревянных конструкций осуществляется без клея и металлического крепежа, лишь за счет точного вхождения фигурных выступов в соответствующие им пазы.

Пила по металлу

Торцовочные пилы по металлу похожи на пилы по дереву, но имеют существенные конструктивные отличия. Ввиду большего удельного веса и большей прочности распиливаемого материала они комплектуются

• Более мощными станинами, направляющими и ограничителями.
• Более мощными и высокооборотными двигателями.
• Специальными дисками из высокопрочной инструментальной стали, в том числе с алмазным напылением.

На торцевых пилах по металлу также меньше диапазон регулировки углов установки диска, исключающие изгиб заготовки и зажимание зубьев, а механизм протяжки имеет другую конструкцию по причине отличных от дерева фрикционных свойств металла. Собственно, они меньше распространены ввиду меньшей потребности в фигурной обработке торцов пруткового и трубного металлопроката.

Профессиональная торцовочная пила — это:

• Торцевая пила с протяжкой.
• Мощный высокооборотный двигатель.
• Диск не менее 250 мм в диаметре.
• Широкая и устойчивая станина с прочными регулируемыми направляющими.
• Система удаления опилок.

Профессиональная торцовочная пила с протяжкой

Следует понимать, что даже профессиональная торцовочная пила является узкоспециализированным инструментом. Она предназначена для поперечного распила. Распускать доски на ней не получится, несмотря даже на наличие протяжки. Однако этого недостатка лишены гибридные системы.

Правила выбора торцовочной плиты

Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее

, чтобы потом не остаться разочарованным.

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска

, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Теперь займитесь углами

Убедитесь, что ваш новый диск расположен точно под прямым углом к столику станка. Пользуясь проверенным угольником, поставьте его колодкой на столик пилы и придвиньте линейку к плоскости диска, не касаясь зубьев (фото в начале). В руководстве к работе станка объясняется, как отрегулировать упоры. Проделайте эти операции, добиваясь, чтобы между угольником и диском не было даже малейшего зазора. После этого установите указатель на нулевое деление шкалы наклона. Повторите эту процедуру, чтобы точно настроить наклон под углом 45° (фото А).

Завершив эти регулировки, приступайте к наладке углов поворота. Прежде всего, установите диск под углом 90° к упору (фото В). Порядок действий при этой операции зависит от типа упора, установленного на вашем станке.

Если упор состоит из одной детали (фото С), ослабьте регулировочные болты, или винты с обеих сторон и слегка сдвиньте правый или левый конец упора ближе к диску. При этом достаточно двигать лишь один конец, так как другой автоматически будет поворачиваться.

Если упор станка имеет правую и левую части, то выравнивание каждой из них под прямым углом к диску может привести к тому, что они не будут выровнены относительно друг друга. Правильный метод наладки заключается в том, что только одна часть упора устанавливается перпендикулярно диску, и это положение фиксируется затяжкой винтов или болтов. Затем вторая часть упора выравнивается относительно первой (фото D). Наконец, указатель шкалы устанавливается на 0°. У некоторых моделей пил упоры не регулируются (фото Е), поэтому необходимо установить диск и пильный узел под прямым углом к упору. Для этого сначала устанавливают указатель шкалы поворота на 0°, а затем ослабляют винты крепления шкалы. Поворачивая столик (и вместе с ним шкалу), добиваются перпендикулярности диска и упора. Затем затягивают винты, чтобы зафиксировать настройки. Регулировать другие угловые значения при этом не требуется.

Выбор расходников

Качество резки зависит от характеристик инструмента и рабочего органа, в данном случае пильного диска. Все диски для торцовочных пил по дереву различаются:

• наружным поперечником;
• внутренним поперечником;
• формой зубьев.

Внутренний поперечник диска или посадочное отверстие бывает двух размеров 25 или 30 миллиметров. Размер указан на лицевой стороне круга и в характеристиках пилы. Внешний диаметр также подбирается в зависимости от возможностей инструмента. Сложнее разобраться с геометрией режущих поверхностей:

• чем больше зубья на круге, тем грубее обрабатывается деталь. Например, для резки ламината, крашенного или лакированного дерева не следует выбирать такой расходник. Подойдут мелкозубчатые круги. Существует классификация пильных кругов для торцовочных пил с протяжкой: для поперечных разрезов, продольных и для чистовой обработки (универсальные);
• диски с прорезями хороши для длительной работы. Прорези не позволяют деформироваться кругу во время нагревания, а также снижают шум во время работы.

Основные производители профессиональных пил с протяжкой по дереву Makita, Bosch, Hitachi, Metabo, DeWALT.

Циркулярный пильный станок

Для полноты картины нужно упомянуть ещё один инструмент, который обязательно есть в любой столярной мастерской. Это циркулярный пильный станок.

Он может иметь разное исполнение, но во всех случаях он представляет собой стационарный инструмент, совершенно не приспособленный для перевозки с места на место. Как правило, он оснащается довольно мощным электродвигателем и пильным диском большого диаметра. Благодаря этому он быстро режет даже толстые заготовки.

Рабочая платформа большого размера и бесступенчатая регулировка высоты и наклона пильного диска дают возможность выполнять продольное пиление заготовок с высокой точностью.
