Последовательность звеньев
Глубина резания (глубина пропила) является принципиальной чертой бензопилы, определяющей ее производительность. Глубина пропила определяется параметрами режущего инструмента, т.е высотой профиля зуба цепи. Повышение высоты зуба приводит к повышению глубины резания за один заход, что увеличивает скорость пиления.
Структура цепи пилы.
В обыкновенной цепи для бензопилы, такая черта, как высота зуба, определяется профилем и параметрами ограничителя глубины пропила, который устанавливается на любом рабочем зубе. Шаг цепи бензопилы. Что такое и на что он влияет. Как узнать какой шаг у вашей пильной гарнитуры и ведущей звездочки. В новейшей цепи этот параметр задан производителем
Потребитель может поменять высоту зуба за счет протачивания ограничителя, но к таковой операции следует относиться с осторожностью
Для окончательного решения вопроса следует учитывать вид пиления. В общем, распил древесной породы может выполняться поперек либо вдоль волокон, при всем этом механизм таких распилов отличается друг от друга. В связи с этим для различного вида пиления целенаправлено внедрение режущего элемента разной формы. Соответственно, принято различать два типа — продольный и поперечный.
Дополнительно: Какая самая дорогая бензопила и что в ней особенного
Типы цепей различаются углом заточки режущего звена. Заточка пильной цепи бензопилы штиль бензопилы пора точить. › Как заточить цепь. Для поперечного типа угол заточки меньше, чем для продольного типа. Так, угол заточки для поперечного распила составляет 25-35 °, а для продольного — 5-15 °. Значение этого параметра наносится (маркируется) на поверхность режущих зубьев. Не считая того, следует учитывать, что величина угла находится в зависимости от вида древесной породы и ее плотности.
Таблицы размеров пильных цепей и шин для бензопил по моделям
Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.
Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.
Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.
Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.
Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:
- 1,1 мм (0,043’’) для маломощных пил
- 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
- 1,5 мм (0,058’’) мощные и производительные пилы,
- 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.
Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.
Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.
Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.
Дополнительными характеристиками цепи являются высота профиля и глубина резанья.
Высота профиля.
Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.
Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.
Обзор самых лучших производителей
На отечественном рынке представлено большое количество цепей для бензо-, а также электропил российских, китайских и других популярных зарубежных производителей. Лучшими фирмами, которые занимаются производством пильной гарнитуры для бензиновых пил, являются:
- Oregon. Популярный, а также один из наиболее узнаваемых отечественными покупателями бренд, под которым выпускаются цепи для бензо- и электропил высокого качества. При изготовлении продукции используется специальный сплав, который отличается долговечностью и прочностью. Оснастка, выпускаемая под этим брендом, как правило, имеет специальное хромовое покрытие, благодаря чему значительно увеличивается срок ее эксплуатации.
- Stihl. Известная во всем мире немецкая компания, которая занимается выпуском строительного оборудования и инструментов. В перечне продукции фирмы есть также бензопилы, шины и цепки. Изделия бренда обладают хорошим запасом прочности и надежности.
- Husqvarna. Не относится к мировым лидерам, которые занимаются производством цепей, однако поставляет на отечественный рынок пильную гарнитуру высокого качества.
- Зубр. Популярный российский производитель надежных и бюджетных моделей цепок для садовой техники. Изделия производителя обладают повышенной прочностью. Как правило, они больше подходят для использования в аппаратах бытового или полупрофессионального класса.
Толщина хвостовика ведущего звена
Наряду с шагом и количеством звеньев, которые определяют длину, есть такой параметр, как толщина цепи. Она также очень важна, потому что соответствие пары «шина — цепь» должно строго коррелироваться. Если хвостовик будет слишком толстым, он будет заклинивать в пазу шины либо вообще туда не поместится. Слишком тонкая цепь будет свободно вибрировать в пазу. Это увеличит риск соскакивания и травматизма. Пытаясь компенсировать колебания, неопытный пользователь перетянет цепь, что приведёт к ускоренному износу пильной гарнитуры.
Легче всего измерить хвостовик штангенциркулем. Однако делать это нужно лишь на мало работавшей цепи — сильно потрёпанные экземпляры вырабатываются и стачиваются, и значение может быть снято неверно. Лучше залезть в интернет и почитать характеристики или проконсультироваться в магазине.
Толщина ведущего звена также давно стандартизирована и представлена следующими значениями
| Ширина, мм | Ширина, дюймы | Маркировка | Область применения |
| 1,1 | 0,043 | 1 | Компактные решения, мини-пилы, одноручные варианты с маломощным двигателем |
| 1,3 | 0,050 | 3 | Большинство бытовых и некоторые полупрофессиональные агрегатов, рассчитанных на длину шины до 40 см и мощностью двигателя до 2,5 лошадиных сил |
| 1,5 | 0,0578 | 5 | Некоторые бытовые и большинство профессиональных пил с двигателем увеличенной мощности и длиной шины 38 — 50 см |
| 1,6 | 0,063 | 6 | Профессиональные инструменты различного назначения и мощности |
| 2,0 | 0,080 | Тяжёлые мощные пилы исключительно для валки леса |
Правила использования
Левая колонка содержит перечень самых популярных моделей цепных пил. Во всех остальных колонках указаны размеры шин и другие рабочие параметры пильной гарнитуры. Благодаря такой компоновке данных, любой начинающий вальщик может за несколько минут найти элемент, который подойдет для его инструмента.
В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Выбор бензопил зачастую определяется всего лишь несколькими основными критериями, одним из которых является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в том числе его скорость распила, а также по нормам должен соответствовать уровню мощности двигателя. Как же маркируются цепи? Давайте разберёмся!
Количество звеньев
Подсчитывается общее количество звеньев, как режущих, так и соединительных.
Теперь, совершенно очевидно, что «цепь на 25 зубьев» превращается в цепь с 50 звеньями, а «цепь на шину 35 см» может быть как с шагом 3/8 дюйма, так и с шагом 0,325 дюйма, более того, у различных производителей при одном и том же шаге цепи и длине шины количество звеньев пильной цепи варьируется. Это обусловлено расположением цепного колеса на самой пиле.
В те моменты, когда под рукой нет инструкции по эксплуатации бензопилы, а самостоятельно маркировку ее режущей гарнитуры установить не получается, на помощь приходят информационные таблицы, призванные не только упростить жизнь владельцам бензоинструментов, но и избавить их от вероятных оплошностей, которые можно допустить, выбрав неподходящие размеры шины или самого цепного полотна.
Как проявляется необходимость заточки цепи
Если рабочие зубцы потеряли остроту либо неравномерно износились по высоте — работа такой бензопилой из удовольствия превращается в мучение.
Характерными признаками необходимости заточки цепи являются:
- снижение производительности;
- возрастание шума и вибрации при распиле;
- частые обратные толчки при заведении пилы в существующий пропил;
- образование мелкой по сравнению с обычной стружки;
- запах тлеющего дерева.
При проявлении этих признаков следует остановить работу и наточить цепь. Это можно сделать двумя методами.
Ручной способ заточки не требует полного снятия цепи с шины- достаточно ее ослабить. На затачиваемое звено устанавливают специальную оправку, задающую углы заточки рабочих поверхностей зубцов. С помощью круглого и плоского напильника, движущегося по направляющим, проводят заточку зубца. Далее оправку ослабляют и переставляют на следующее звено, повторяя операцию.
Точность заточки таким способом сильно зависит от квалификации и накопленного опыта работника. Преимущество его состоит в невысокой стоимости заточного комплекта и возможности правки зубьев прямо на рабочем месте.
Второй способ требует наличия дорогого оборудования, сравнимого по стоимости с самой бензопилой. Такой станок окупится, если требуется затачивать большое количество цепей каждый день. Несомненными достоинствами способа служат
- высокая производительность механизированных или автоматизированных установок;
- стабильность углов заточки от звена к звену;
- возможность установить высоту заточки по наиболее сточенному зубу.
Последняя возможность позволяет автоматически выравнивать высоту зубцов. Это существенно повышает срок службы цепи, поскольку нагрузка равномерно распределяется между всеми звеньями.
Еще один способ, позволяющий сэкономить и время, и средства- отдать цепь на заточку в сервисный центр. Он удобен, если есть запасная цепь.
Особенности конструкции цепей профессионального уровня
По геометрической форме режущих зубцов различают для наиболее часто применяемых вида профиля:
- Чипперный, или серповидный. Обеспечивает большие скорости реза. Его проще заточить, при этом не требуется очень строго соблюдать углы затачивания. Профиль имеет способность к самоочищению от опилок и прекрасно справляется с распиловкой загрязненных и влажных материалов. Повышенная площадь соприкосновения зубца с материалом дополнительно нагружает двигатель. Для распиловки таким профилем хорошо иметь запас по мощности. Недостатком является возникновение перегрузок при распиловке твердых пород древесины или сучков.
- Чизельный, или «семерка». Режущая кромка прямая, в профиле похожа на стилизованную цифру 7. Рез получается точнее, но их сложнее затачивать, требуется выдерживать углы с высокой точностью. При нарушении заточных углов нескольких одного или звеньев все преимущества профиля в точности мгновенно сходят на нет. Такие цепи лучше затачивать на автоматических станках, обеспечивающих высокую стабильность параметров.
Чизельные профили применяются как в бытовых, так и в профессиональных бензопилах моделях.
Рейтинг популярности
Теперь стоит рассмотреть основные модели цепей для бензопил, которые продаются в России. Это позволит выбрать оптимальный вариант для выполнения той или иной работы.
Oregon
Это известный бренд, который производит одни из самых надежных цепей. Компания производитель BlountIncorporation. Она специализируется на производстве гарнитур для профессиональных и бытовых бензопил, поэтому этому бренду можно доверять. Особый запатентованный сплав делает цепи Oregon особо прочными и долговечными. Большая часть цепей обладает хромовым покрытием, что также продлевает срок эксплуатации. Специальная система подавления вибрации позволяет снизить нагрузку на руки во время работы.
Вот наиболее популярные цепи Oregon:
Stihl
Немецкая компания Stihl предлагает не только бензопилы, но и цепи с шинами. Они часто поставляются в комплекте. Цепи от этого производителя прочные и достаточно надежные. Есть модели для бытовых и профессиональных бензопил. Производственные мощности находятся в Швейцарии, что гарантирует соответствие товара требованиям Евросоюза.
Интересно, что даже при интенсивной эксплуатации цепи данного бренда, резной элемент растягиваться не будет. Такого эффекта удалось добиться благодаря тому, что клепают пильные цепи на разогретом металле. Запатентованная система маслоканавок гарантирует равномерное распределение смазочного материала по всей поверхности, за счет чего цепь может служить дольше.
Вот наиболее популярные цепи Stihl в России:
Husqvarna
Данная компания не является мировым производителем цепей для бензопил, однако поставляет на рынок несколько образцов. Обычно они идут в комплекте с фирменными моделями пил. Интересно, что разрабатывают цепи на завода Oregon, но под другим брендом. Технология, соответственно, тоже используется другая: применяются только чужие производственные мощности. Husqvarna сегодня предлагает цепи для бытовых и полупрофессиональных инструментов.
Windsor
Еще одна известная организация, которая предлагает цепи из сверхпрочного сплава. Он запатентован, поэтому никто другой его не применяет. Особенность этого сплава заключается в том, что цепь не подвержена растяжению. То есть, срок ее эксплуатации довольно большой. При этом у материала отличная термостойкость. Это значит, что можно работать в любую погоду. Штампованные звенья и заклеенные заклепки применяются для обеспечения высокой надежности. Приобрести цепи от этого производителя можно в специализированных магазинах.
Carlton
Это американский производитель, который ориентирован на производство цепей для профессиональных и полупрофессиональных бензопил. Это означает, что качество сплава достаточно высокое. Дробеструйная обработка на стадии производства позволяет добиться повышенной твердости металла.
Зубр
Цепи от российской компании достаточно надежные и бюджетные. Они обладают повышенной прочностью, но рекомендованы к использованию на бытовых и полупрофессиональных бензопилах. Если использовать цепь ежедневно по несколько часов, то она быстро растягивается и изнашивается. Поэтому данный производитель не может похвастаться отличными свойствами цепи для профессиональных приборов.
Sturm
Этот производитель бензопил тоже предлагает свои цепи, но они не отличаются высоким качеством. Их следует применять для бытовых или полупрофессиональных инструментов.
3/8 или 0,325 что лучше и почему
Определить какой параметр лучше, а какой хуже нельзя, т. к. каждый из них имеет свои особенности и предназначен для цепных пил определенной мощности. В зависимости от того как правильно подобрана пильная гарнитура, производительность инструмента будет иметь разные показатели. Если гарнитура подобрана оптимально, т.е. расстояние между звеньями соответствует рекомендованной мощности, то производительность бензопилы будет максимальной. При неправильном выборе, двигатель будет испытывать перегрузки, способные привести к возникновению неисправностей.
Оптимальные показатели мощности для 0,325 дюйма – 1,8-2 кВт. Именно по этой причине на бензопиле Хускварна 142/137 используются цепи с таким шагом.
Для параметра 3/8, необходим инструмент с мощностью до 3 кВт. В таком случае возникает вопрос, а почему на Штиль 180, с мощностью 1,5 кВт используются цепи 3/8 дюйма. Ответ прост: у бензопил Штиль, мощность не самое главное, большое значение имеет максимальное количество оборотов. Штиль 180 выдает более 13500 об/мин, за счет этого он способен пилить гарнитурой 3/8 дюйма.
Для 0,404 дюйма, оптимальная мощность 4,5 – 5 кВт.
Важно! Указанные значения мощности и шага цепи не несут обязательно характера, пользователь сам вправе выбирать параметры гарнитуры, которую он планирует использовать на бензопиле
Почему табличный вариант представления информации самый лучший?
Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:
- размерность шины (в см);
- шаг цепи;
- толщина хвостиков (мм);
- общее число звеньев цепи.
Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.
Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.
Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.
Суммарное количество режущих звеньев так же учитывается при подборе цепи.
Обслуживание пильных цепей: основные моменты
Пильная гарнитура, шина и ведущая звездочка являются расходными материалами. Поэтому наиболее важные вопросы при покупке инструмента и гарнитуры к нему касаются надежности и долговечности. Во многом они зависят от типа и интенсивности работ, которые будет выполнять пользователь. Не менее важную роль играют:
- смазка гарнитуры;
- обкатка и натяжка цепи;
- заточка резцов;
- уход за инструментом.
Обкатка цепной гарнитуры выполняется путем ее замачивания на некоторое время в масле с последующим кратковременным прогоном на холостых оборотах и регулировкой натяжения. Если цепь будет натянута недостаточно, она будет постоянно соскакивать, тогда как перетяжка приводит к увеличению нагрузки на цепь и ее преждевременному износу.
Вследствие интенсивной работы бензопилой резцы пильной цепи затупляются. Чтобы каждый раз не приходилось покупать новую гарнитуру, пользователь может выполнить заточку режущих элементов самостоятельно. При этом необходимо четко соблюдать соответствие остроты углов резца и высоты ограничителя заводским параметрам. Кроме того, нужно проследить, чтобы все режущие звенья цепи были заточены одинаково. В противном случае снизится производительность инструмента либо усилится вибрация и нагрузка на двигатель пилы.
Еще одним важным моментом при работе с бензопилой является контроль целостности цепи. При возникновении малейших трещин, потертостей или повреждений ее следует заменить. В завершение отметим, что только грамотный подбор, а также своевременный и правильный уход за инструментом и гарнитурой может обеспечить нормальную производительность, долговечность, надежность и, разумеется, безопасность бензопилы.
Выбираем цепь по глубине реза
Гарнитуры с одинаковым шагом и толщиной звеньев могут пилить дерево с разной скоростью. Причина этого – разная высота профиля, которая определяет, насколько глубоким получается пропил за 1 проход. И при её выборе опять же надо учитывать технические характеристики вашей пилы, а также специфику предстоящей работы.
Все пильные цепи широкого назначения делятся на 2 группы:
- низкопрофильные, у которых режущая кромка выступает над ограничителем на 0.025 дюйма;
- высокопрофильные с разницей высот в 0.03 дюйма.
Чем больше высота профиля, тем активнее зубья вгрызаются в дерево – соответственно, производительность труда растёт. Однако если вам нужно сделать пропилы на определённую глубину и получить максимально ровный срез, то работать высокопрофильной цепью вам будет неудобно.
В то же время модели профи-класса далеко не всегда комплектуются цепями с высоким профилем. Дело в том, что, обеспечивая максимальную производительность, такая оснастка одновременно создаёт ощутимую вибрацию, которая не позволяет работать долго и непрерывно. В результате это существенно нивелирует прирост производительности за счёт большего выступа режущей кромки.
Для решения этой проблемы производители сочетают различные значения шага и высоты:
- если шаг большой, то профиль должен быть низким;
- если же у цепи малый шаг, то высоту профиля можно увеличить.
В результате удаётся практически полностью избавиться от негативного воздействия вибрации, биения и т. д., а распиловка становится менее агрессивной и достаточно продуктивной.
В целом, выбирая высоту профиля, нужно ориентироваться, прежде всего, на условия работы и особенности древесины – её вязкость, твёрдость, уровень влажности и т. д.
Обзор самых хороших и бюджетных моделей пильных цепей
CHAMPION A050-VS-50E 3/8₺
Это недорогая бюджетная новинка китайского производства, которая является аналогом Oregon 91VS. Она подходит для использования в средних и небольших бензопилах, относящихся к бытовому и полупрофессиональному сегменту.
Пользователи отмечают, что это изделие обладает удовлетворительными режущими способностями и техническими параметрами, не шумит во время работы и обеспечивает мягкий ход во время распиловки деревьев. Количество звеньев составляет 50 штук, шаг равен 3/8, а общая ширина паза – 1,3 мм.
цепь CHAMPION A050-VS-50E 3/8
Достоинства:
- доступность (средняя цена – 380 рублей);
- острота режущих зубьев;
- подходит для работы бытового инструмента и решения простых задач;
- подойдет для пил стандартных размеров.
Недостатки:
- изделие не самого высокого качества;
- во время продолжительной работы может слетать с шины;
- нужно затачивать после распиловки крупных деревьев.
DDE 249-358 14₺
Это доступная модель, рекомендованная для применения в бензопилах, объем двигателя которых не превышает 45 кубических сантиметров. Она подходит для шин, длиной не более 45 см. Эта модель также обладает увеличенными показателями длины режущих кромок зубьев.
Конструктивные возможности позволяют затачивать DDE 249-358 14₺ большое количество раз при помощи напильника. Заточка никак не сказывается на ее производительности, поскольку при изготовлении зубьев использовалась износостойкая и качественная легированная сталь. Благодаря специальной конструкции, эта модель защищена от возникновения сильных отдач.
Количество звеньев – 52. Шаг цепи равен 3/8, а ширина паза составляет 1,3 мм. Цепь подходит для шин длиной 14 дюймов (35,6 см).
цепь DDE 249-358 14
Достоинства:
- доступная стоимость (410 рублей);
- умеренное качество;
- высокое качество заточки;
- хорошо справляется с поставленными задачами даже после нескольких заточек.
Недостатки:
- не рекомендуется приобретать для частого использования;
- при длительной эксплуатации быстро стачивается.
ЗУБР 70302-40 16₺
Это недорогая оснастка популярного отечественного производителя, которая подойдет для пил объемом ДВС до 40-55 кубических сантиметров. Эта модель превосходно подходит для выполнения разнообразных работ по распиловке древесины в саду, приусадебном участке либо загородном доме. Она обладает высоким уровнем производительности, а специфическая форма зубьев обеспечивает хорошие антивибрационные характеристики.
В модели «ЗУБР» 70302-40 идеально сочетаются такие качества, как точность, производительность, срок эксплуатации и стоимость. При ее изготовлении использовалась прочная и качественная сталь, благодаря чему «ЗУБР» 70302-40 можно использовать даже для выполнения сложных задач по распиловке толстой древесины. Это изделие выдерживает около 1 тысячи резов до 1 заточки.
Количество звеньев у этой модели равно 66. Она подходит для шин длиной 16 дюймов (40,6 см). Шаг равен 0,325 дюйма, а показатель ширины паза составляет 1,5 мм.
цепь ЗУБР 70302-40 16
Достоинства:
- доступная стоимость (459 рублей);
- хорошая прочность;
- долговечность;
- острая и качественная заводская заточка.
Недостатки:
- после выполнения сложных работ по распиловке твердой древесины быстро тупится;
- при непрерывной эксплуатации вытягивается.
Самостоятельная замена пильной цепи
Компании, выпускающие электропилы, не запрещают производить замену цепи своими руками, напротив, зачастую комплектуют новые изделия инструкциями по ремонту и замене отдельных частей. Начать следует с покупки новой цепи.
Проверяем цепь на соответствие, то есть изучаем ее характеристики: длину (зависит от шины), величину шага (относительно звездочек), толщину приводного звена
Одна из распространенных конструкций бюджетных пил – с боковым натяжением. Чтобы сменить цепь, выполняем поочередно следующие действия:
- отодвигаем защитный щиток, одновременно опуская тормоз;
- отверткой поворачиваем контрольный натяжной винт, откручиваем гайку, тем самым ослабляем натяжение;
- снимаем крышку;
- отделяем шину с цепью от звездочки;
- снимаем старую цепь с шины, на ее место устанавливаем новую;
- производим действия в обратном порядке.
Подтягиваем цепь плавно, без рывков. Окончательно натягиваем ее после закрывания пластиковой крышки с помощью винта и гайки.
Существуют современные системы бесключевой натяжки цепей, но многие мастера предпочитают традиционную боковую натяжку, несколько проблематичную, но проверенную и надежную
Современные модели электропил имеют так называемые барашковые гайки для опреативного натяжения цепи
Благодаря этому элементу процесс замены происходит быстрее – а это важно при больших объемах работы. Опустив тормоз, откручиваем гайку и снимаем крышку
Слегка отодвинув шину назад, снимаем старую цепь, надеваем новую – сначала на звездочку, затем по всей длине. Затем устанавливаем звездочку на место, закручиваем гайку. Поворачиваем натяжное колесо в указанном на корпусе направлении и окончательно затягиваем «барашек».
Последний этап – проверка натяжения цепи. Она должна плотно прилегать к шине при отпущенном тормозе, но прокручиваться под ручным воздействием. Для более эффективной проверки рекомендуют прогнать пилу на малых оборотах
Еще подробнее про натяжку цепи можно посмотреть на видео:
Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения
Из чего состоит

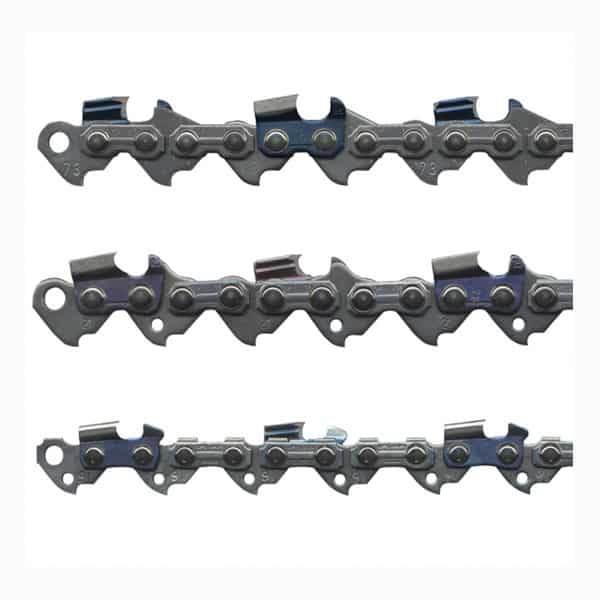

Современная пильная цепь сделана из звеньев трех типов:
Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.
Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.
Чипперные — более универсальные.
Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL
Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок
Чиззельные – показывают большую производительность при поперечном резе.
Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.
Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров
Большое внимание уделяется шагу и ширине
Специальные
Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.
Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.
