Размеры зубьев на напильниках
Слесарные напильники изготавливаются с соблюдением стандарта ГОСТ 1465-59. В стандарте предусматривается разделение напильников на виды по насечке. Для начала разберемся в вопросе различия напильников по размеру зубьев. Всего различают 5 номеров размерности насечек:
- 0 и 1 — это инструменты, имеющие самые большие зубья, что позволяет использовать их для выполнения грубой обработки поверхности. Большой размер зубьев дает возможность осуществлять быстрое снятие слоя металла за короткий временной интервал. Из недостатков надо отметить не только низкую точность обработки, но еще и невозможность использования устройства для работы с твердыми металлами. Главная отличительная особенность таковых приспособлений в том, что на 10 мм расстояния присутствует от 4 до 12 зубьев
- 2 и 3 — группа напильников, имеющих средний размер зубьев. Используются такие инструменты в случае необходимости снятия слоя металла до 0,06 мм. Определить принадлежность напильника ко 2 и 3 типу можно по количеству зубьев на 10 мм (от 13 до 24 зубьев)
- 4 и 5 — это самые мелкие зубья, посредством которых осуществляется финишная обработка деталей. С их помощью осуществляется снятие небольшого слоя металла, позволяя выполнять при этом доведение заготовок до необходимых размеров. Количество зубьев на 10 мм составляет от 24 штук и выше
Таблица классов напильников
Мастера в своем арсенале имеют полный комплект напильников с разными номерами, что позволяет выполнять манипуляции по обработке заготовок не только с высокой точностью, но еще и максимальной эффективностью. Именно поэтому надо сказать, что если планируется обработка металлических или деревянных заготовок, то нужно купить комплект напильников с разными размерами зубьев. Только с полным набором инструментов можно говорить о качестве проводимых работ.
Для обозначения размера зубьев используют не только цифры, но и названия. Размеры зубьев на напильниках различаются по таким названиям:
- Драчевые — соответствуют номеру 0 и 1. За один проход полотном снимается большой слой мягкого металла, а их основная задача заключается в черновой обработке
- Личные — имеют до 24 зубьев, и соответствуют номеру 2 и 3. Личные напильники являются самыми популярными, которые используются на практике. У личных устройств имеется значительный недостаток — засорение канавок металлической пылью. Для повышения эффективности инструмента, рабочую часть металлического основания необходимо регулярно очищать при помощи щетки по металлу
- Бархатные — имеют самые маленькие зубья, количество которых на 10 мм составляет свыше 25 штук. Максимальное количество канавок на 10 мм составляет 80 штук, что позволяет осуществлять чистовую обработку
Один из не менее важных вопросов о том, какие виды напильников по форме бывают, и для каких целей они применяются. Именно в этом вопросе и разберемся более подробно.
Как наточить садовый инвентарь напильником
Многие используют для наточки ножей, топоров, лопат, тяпок и прочих инструментов наждачные камни, и даже не догадываются о том, что восстановить остроту вышеперечисленных устройств можно с помощью напильника. Выше описана инструкция, как работать напильником, осуществляя снятия слоя металла
Однако этот инструмент можно использовать для заточки садового инвентаря и прочих устройств, для чего важно использовать напильники бархатного типа
Чтобы наточить напильником лопату, нож или топор, следует выполнить следующие действия:
- Зафиксировать инвентарь, подвергающийся заточке. Причем крепить его нужно так, чтобы обеспечить удобство выполнения работ по заточке
- Воспользоваться напильником соответствующей шероховатости. Выбор шероховатости зависит от степени притупленности инструмента. Обычно для обеспечения качественной заточки инвентаря используется не менее двух видов напильников
- Заточка выполняется при помощи плоских или треугольных приборов. Первоначально необходимо снять слой металла, выполнив заточку режущей части.
- Вторым напильником осуществляется доведение режущей кромки до необходимых требований, посредством чего происходит приведение в рабочее состояние
Для финишной отделки применяются приборы с мелкой насечкой, посредством которых происходит удаление заусенцев и доводится режущая кромка. Многие отдают предпочтение заточке садового инвентаря на точильных станках, но эффективным является ручной способ. Использование напильника для восстановления режущей кромки инвентаря исключает перегрев металла, и как следствие, увеличивает эксплуатационный ресурс. Прежде чем сдавать инвентарь для заточки, необходимо взвесить все плюсы и минусы.
Виды напильников – форма сечения рабочей поверхности
Форма сечения рабочей поверхности инструмента имеет для него большое значение. Она может быть плоского вида, квадратного, ромбического, ножевого, круглого. При выборе его учитывается степень точности обработки, размер припуска, предназначенного на опиливание. Выбор конкретного вида инструмента зависит от свойства выполняемых работ. Если для выполнения работы требуется увеличить отверстие в материале, то применяют круглые инструменты.
Заказывайте стеклоткани от компании ИТЭР в Украине на iter.org.ua.
При определении инструментов для работы ориентируются по виду его насечек, от этого зависит их применение:
- для цветных металлов предназначается инструмент с насечкой одинарной;
- для чугуна, стали, бронзы используют изделия с крестовой насечкой;
- для древесины с дуговой, точечной, рашпильной насечкой;
- для резины, кожи применяют инструмент с насечкой штампованного или точечного вида;
- для закаленной стали, сплавов с твердостью, керамики, стекла используют инструмент с алмазным покрытием;
- при работе с драгоценными камнями, металлами применяют изогнутый надфиль изготовленный из магнитных сплавов, называется он рифель.
Чтобы убрать слой с металлической поверхности применяют плоский инструмент. В арсенале мастера обычно есть несколько видов напильников. Их подбирают по месту, выбор зависит от формы заготовки. Очень часто на практике применяют плоский его вид или 3-х гранный.
Алмазные виды напильников
Поверхность такого инструмента покрыта синтетическим алмазом. Они предназначаются для обработки твердых металлов. Те виды материала, который обрабатывает этот инструмент недоступны для других напильников.
Надфиль
Напильник имеющие небольшой вид, предназначается для мелких работ, точных, там, где высокая скорость не нужна. Если он имеет одну насечку, то подразделения по номерам у этого изделия не имеется. Они могут простыми алмазными. Цена алмазного российского инструменте выше, чем у китайского в 4 раза.
Напильник по дереву (рашпиль)-инструмент работающий с древесиной. Он имеет крупную насечку, она предназначена только для обработки древесины.
Размеры напильников
В таблице приведены основные размеры и формы напильников:
| Типы напильников | Номер насечки | Длина | ||||||||
| 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | ||
| Размеры сечения | ||||||||||
| Плоские | 0-5 | 12х3 | 16х4 | 18х4,5 | 22х5,5 | 28х7 | 32х8 | 36х9 | 40х10 | 45х11 |
| Квадратные | 0-5 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 |
| Трехгранные | 0-5 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 25 | 28 |
| Ромбические | 1-3 | 12х3 | 16х4 | 18х4,5 | 22х5,5 | 28х7 | 32х9 | 36х12 | ||
| Овальные | 0-5 | 8х5,5 | 10х7 | 12х9 | 14х10 | 18х12 | 22х16 | 25х18 | 28х22 | |
| Линзовые | 0-5 | 12х3 | 16х4 | 18х4,5 | 12х5,5 | 25х7 | 28х9 | 31х11 | ||
| Круглые | 0-5 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 |
Зерна напильников
Есть 3 типа зерен. Его номера № 1, 2, 3 говорят: чем больше цифра в обозначении, тем насечка будет на нем мельче. №3 напильника имеет самую маленькую насечку. Для грубой обработки материала требуется напильник №1. А для точной, более ровной обработки используют №3. Чем длинней инструмент, тем крупней зерно.
Чем точил шпиль Растропович?
Мы начали статью с детских воспоминаний. Закончить тоже хочется историей из жизни. Девочка занималась в музыкальной школе, их оркестр собирался на международный конкурс в Португалию. По этому случаю ребенку купили новый инструмент. Начала будущая звезда репетировать, а ничего не выходит. Едет виолончель, скользит по полу. Шпиль у нее тупой оказался.
На счастье, в доме нашелся старый ржавый плоский драчевый напильник без ручки, с острым хвостовиком. Родительница принялась за дело, только стружки полетели. Гуманитарная женщина за полчаса справилась. У этой виолончели оказался самый острый шпиль из всей группы. И ребенок стал лауреатом… Интересно, а как решал данную проблему Растропович? Такой инструмент нужен всегда. Не знаешь заранее, какое тебя ждет испытание.
- 5
- 4
- 3
- 2
- 1
Что такое напильник?
Видов напильников существует множество. Этот простой в использовании многолезвийный инструмент известен каждому мастеру, с его помощью можно легко и быстро снять верхнее покрытие с заготовки. Разнообразные материалы можно обрабатывать напильником, он легко справляется с металлом, пластмассой, деревом, текстолитом и другими. Напильником постепенно и аккуратно можно послойно срезать слои, придавая изделию необходимую форму, размер или сделать поверхность шероховатой при необходимости.
Как выглядит напильник?
У хорошего мастера в арсенале должно быть несколько напильников. Выглядит этот инструмент как металлический стержень, который прикреплен к ручке. Удобство использования и безопасность в работе зависит от нее, это важный элемент напильника. Ручка может быть деревянной, к таким моделям крепят кольцо, защищающее инструмент от раскалывания, и покрывают лаком или краской, чтобы предотвратить гниение материала. Напильники с пластмассовыми ручками дополняются прорезиненными вставками для удобства использования. К основным частям напильника также относят:
- хвостовик;
- пятку;
- рабочую часть, имеющую грань, носок и ребро.
Как работает напильник?
Расширить диаметр заготовки, укоротить любую деталь можно с помощью качественного напильника. Зубья, нанесенные на металлический стержень, убирают части обрабатываемого материала. Крупный напильник по дереву удаляет сразу толстый слой изделия, специалисты советуют начинать работу с инструмента, имеющего средние зубья, постепенно меняя напильники. Заканчивать обработку поверхности необходимо изделием с самой маленькой насечкой. При таком способе работы поверхность останется гладкой, ярко выраженных борозд на ней не будет.
Типы напильников
По своему предназначению напильники разделяют на несколько больших групп:
- общего назначения;
- специального назначения;
- машинные;
- рашпили;
- надфили.
Напильники общего назначения используются для общеслесарных работ. Насечку для инструментов этой группы выполняют способом насекания, оснащая их двойной (перекрестной) насечкой. Они могут быть различной длины (от 100 до 450 мм), иметь различную форму бруска и практически все номера насечки.
Слесарные напильники для специальных работ используются в основном в промышленных условиях, так как их предназначение — устранять большие припуски при подгонке пазов и разной кривизны поверхностей, их можно использовать для обработки цветных металлов. В зависимости от выполняемых работ они могут быть плоскими, брусовками, пазовыми, двухконцевыми и других форм.
Наиболее многочисленная группа надфилей — их насчитывается целых 11 типов: плоские, круглые, полукруглые, квадратные, трехгранные, овальные, ножовочные и т.д. Отличить надфили можно по небольшой длине бруска (40, 60 или 80 мм) и насечке высшего, 5 класса.
Оснащаются надфили большей частью двойной насечкой, хотя ребра плоских надфилей могут иметь и одинарную. Применяют преимущественно для обработки мелких деталей или узких мест, куда обычными слесарными инструментами не добраться.
Рашпили подразделяются на три типа: сапожные, копытные и общего назначения. Их отличительная черта — большая длина (от 250 до 350 мм) и большие зубья насечки — она у рашпилей не бывает меньше №1. Обычно рашпили бывают круглые или полукруглые, а также плоские с тупыми или острыми носами.
Сделать что-то своими руками очень интересно. Это мнение разделят многие люди. Приятно посмотреть на продукт своего творчества
И неважно, новое это изделие или, бывшее неисправным, старое
Но 50% успеха зависит от хорошего инструмента
Умение правильно выбрать и применить тот или иной инструмент очень важно. Только тогда он полностью «раскроет» свои возможности и будет максимально полезен. Напильник – это универсальный слесарный инструмент
Позволяет решить целый спектр задач
Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.
Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.
При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:
- легированной хромистой стали (марки ШХ 15 или 13Х);
- улучшенной нелегированной стали (марки У10А или У13А).
Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.
Какую насечку выбрать
ГОСТ 1465–59 регламентирует шесть номеров насечек:
- Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
- Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
- Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.
Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.
Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:
Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.
Классификация напильников по форме полотна
При описании формы полотна обычно отдельно называют геометрию сечения полотна (прямоугольная, квадратная, круглая и т.п.) и форму полотна в плане. На самом деле следует понимать, что эти две характеристики взаимосвязаны, поскольку и та, и другая определяются назначением напильника. По этой причине, например, квадратные, круглые и треугольные слесарные напильники всегда имеют зауженный носок. Они предназначены для опиливания отверстий и пазов, и их применимость и удобство работы с ними существенно возрастают, когда один и тот же напильник можно использовать в двух сечениях: малом и большом. Часто это необходимо при обработке одного и того же отверстия или выборки. Плоские напильники, наоборот, имеют прямоугольную в плане (или близкую к ней) форму, поскольку предназначены для опиливания относительно широких поверхностей.
Геометрия сечения полотна определяет форму поверхности, которую можно обрабатывать при помощи такого профессионального ручного инструмента, как напильник. Наиболее употребительны плоские, трехгранные и круглые напильники. Они составляют как бы универсальный набор, позволяющий выполнять большинство операций опиливания. А применение квадратного напильника абсолютно необходимо только в том случае, если требуется достаточно точно “вывести” прямые углы.
Плоские
Напильники в сечении могут значительно отличаться по форме перехода от широкой грани к грани узкой (прямой угол или скругление) и по наличию насечки на узких (боковых) гранях. Однако такое разнообразие характерно только для заточных напильников. Слесарные плоские напильники в сечении обычно имеют форму правильного прямоугольника, углы которого не закругляются. Эти напильники выпускаются прямоугольной и прямоугольной зауженной формы. Первые напильники предназначены для опиливания относительно больших поверхностей и обычно имеют насечку только на одной узкой грани из двух. Зауженный носок вторых напильников позволяет работать и в труднодоступных местах.
Плоский заостренный
Напильник (также называемый пазовым) из-за заостренного носка напоминает кинжал. В первую очередь, плоский заостренный напильник предназначен для обработки узких канавок. Для этого он имеет насечку на обеих узких гранях.
Круглые
Слесарные напильники имеют зауженный носок. Круглые заточные напильники применяются только для заточки пильных цепей и, обычно, так и называются, напильниками для заточки пильных цепей. Они имеют цилиндрическую форму, хвостовик на одном конце и свободную от насечки часть на другом. В отличие от большинства заточных напильников, насечка двойная, с редким стружколомом, наклоненным к оси напильника на угол 10 – 20°.
Полукруглые
Напильники выпускаются только слесарные. Иногда такой напильник удобен в качестве универсального, т.к. сочетает в себе свойства плоского и, частично, круглого напильников.
Ромбический
Напильники выпускаются только заточные. Они применяются для заточки некоторых разновидностей ручных пил по дереву (прежде всего садовых, имеющих т.н. “японский зуб”). Выпускаются с одинарной насечкой и насечкой “Wasa”.
Ножевидные слесарные
Напильники применяются для зачистки узких пазов в режущем и штамповом инструменте. Реже встречаются ножевидные напильники с тем же сечением, но прямоугольные в плане.
Ножевидные заточные
Напильники наряду с ромбическими используются для заточки пил по дереву. По форме они практически совпадают с ножевидными слесарными напильниками. Иногда их снабжают насечкой по тыльной стороне, которая в этом случае делается полукруглой и используется для формирования впадин между зубьями циркульных и ленточных пил (для эффективного отвода стружки эти впадины должны быть достаточно большого размера). Впрочем, с этой целью лучше использовать круглые напильники для заточки пильных цепей. Обдирочные напильники представляют собой частный случай слесарных напильников и отличаются от них только насечкой и, естественно, областью применения. Волнообразная форма насечки предотвращает увод напильника в стогну. Такие напильники выпускаются длиной от 150 до 350 мм. Подавляющее большинство производителей предлагает обдирочные напильники только плоской формы, но ряд фирм, которые специализируются исключительно по производству напильников, предлагают и более широкий ассортимент: треугольные, квадратные, круглые и полукруглые напильники с крупными выфрезерованными зубьями. По своим формам эти напильники почти не отличаются от соответствующе слесарных напильников.
Советы по выбору
Сначала можно обратить внимание на производителя. Известные фирмы больше заботятся о качестве
Даже бюджетные модели от популярных брендов приобретать не так опасно.

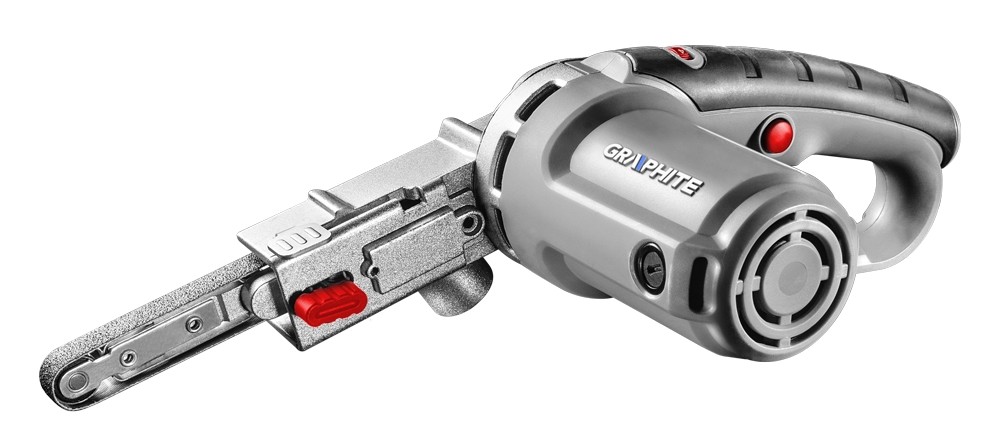

Ленточный напильник с электроприводом следует выбирать с учетом определенных нюансов.
Мощность. Прямо влияет на производительность инструмента. Бытовые модели обычно не мощнее 600-700 Вт. Инструмент средней категории будет иметь мотор на 1000-1200 Вт. Мощный двигатель позволяет быстрее обрабатывать поверхность. При этом он меньше греется, а значит, один сеанс обработки до выключения может длиться довольно долго.
Ширина абразивной ленты. Многое зависит от особенностей использования инструмента. Ленты шириной 60 мм хватит в том случае, если ведется проработка узких деталей. Абразивные поверхности шириной 100-110 мм используются для более крупных изделий. Труднодоступные места обрабатываются специальными насадками с максимально узкой рабочей зоной в пределах 15-20 мм. Обычно их можно регулировать по высоте для большего комфорта и лучшего доступа.
Длина ленты. Размер следует выбирать только с учетом особенностей модели электрического инструмента. Длинное изделие служит дольше, медленнее изнашивается.
Количество оборотов. Скорость проведение работы зависит именно от этой характеристики. Бытовая модель для домашнего применения может иметь 150-350 м/мин. У профессиональных и промышленных напильников верхняя граница доходит до 700 м/мин. Более тонкую работу проводят на низких оборотах. Это позволяет снимать слой за слоем, избежать ошибок. Стоит также учитывать, что материал с малой плотностью шлифуется быстрее.
-
Габариты и вес также имеют значения. Профессиональная модель должна быть тяжелой, ведь это обеспечивает устойчивость и точность проведенных работ. Бюджетные аппараты всегда легче. С одной стороны, это делает работу менее комфортной. Вот только легкий и компактный инструмент намного проще транспортировать и хранить.
Какие бывают напильники
Современное производство не всегда может быть удовлетворено результатами ручного труда, поэтому производители предлагают такие инструменты, как электрический или пневматический напильник.
Последние отличаются небольшой производительностью, но выигрывают в весе и размерах.
Сетевые инструменты имеют высокую производительность, тяжелее и габаритнее первых, но не требуют дополнительной подачи воздуха.

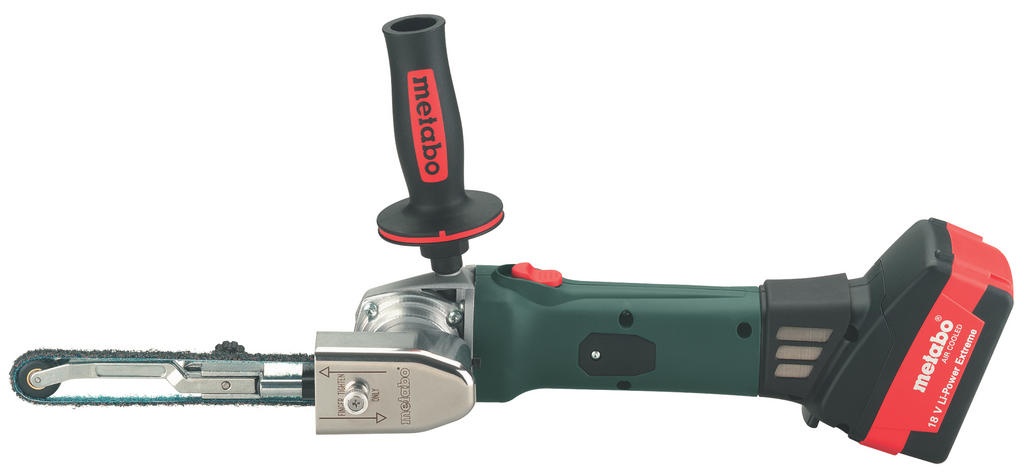

С развитием автономных технологий, появился новый вид – ленточный напильник аккумуляторный, который позволяет работать без привязки к точке питания.
Несмотря на то, что пневматика постепенно вытесняется с прилавков магазинов, есть модели, максимально отвечающие требованиям потребителя.
Один из таких популярных вариантов – ленточный пневматический напильник.
Он отлично справляется с зачисткой металлических поверхностей от следов сварки, коррозии и прочего в условиях небольших слесарных предприятий, частных автомастерских, производственных и сборочных цехов.
Классификация по форме сечения
Форма определила название и назначение напильников, на ней создана основная классификация. В зависимости от профиля обрабатываемой поверхности подбирается сечение инструмента. Производители напильников предлагают использовать специальный ручной инструмент следующих сечений:
- Плоские – напильники подобной формы подходят для обработки плоских и закругленных (выступающих) поверхностей. Это наиболее распространенное сечение у подобного инструмента.
- Квадратные напильники применяют для обработки прямоугольных и квадратных отверстий. Ими обтачивают прямоугольные пазы на поверхности.
- Круглые – с помощью них обрабатывают внутренние полости и отверстия, удаляют наплыв от сварных швов и облоя у отливок. Добиваются нужной конфигурации при доводке эллиптических поверхностей внутри детали.
- Трехгранные – в сечении представляют правильный треугольник с углом наклона поверхностей 60 ⁰ друг к другу. Чаще всего подобный инструмент используют для заточки зубьев у другого инструмента, например, ножовки для пиления древесины.
- Специальные – на некоторых предприятиях в инструментальных цехах изготавливают напильники особой формы. Например, при изготовлении двухтактных двигателей внутреннего сгорания с воздушным охлаждением нужно дорабатывать впускные отверстия. Заготовки получают литьем, но доработку выполняют вручную (дешевле, чем использовать специализированный станок).
- Овальные или полуцилиндрические напильники применяют для обработки цилиндрических или конических впадин.
Ручной инструмент в зависимости от размеров обрабатываемых деталей изготавливают разной длины. Во времена использования паровозов у каждой бригады машинистов имелся напильник длиной 720 мм. Использовали для очистки сажи и иных загрязнений с поверхности труб парового котла.
Современные напильники редко изготавливаются длиннее 500 мм (размер определяется по длине рабочей части, где имеются зубья). Для мелких работ, например, в работе часовщиков используются надфили, с рабочей длиной около 50 мм.
Принята закономерность: чем крупнее зуб, тем длиннее рабочая часть. Объясняется довольно просто. Работа выполняется при поступательном движении вперед. Продвигая рабочую часть дальше, добиваются более глубокого снятия слоя при стачивании.
Крупные зубья оставляют на обрабатываемой поверхности глубокие риски. Чтобы добиться более качественной поверхности оставляют припуск на получение качественной поверхности. Ее получают, обрабатывая с помощью напильников, имеющих менее крупные зубья.
Используя бархатные напильники, получают блестящую поверхность с минимальным количеством рисок. Последующая полировка производится уже другими инструментами. На практике выполняется обработка в несколько этапов (не менее двух). Первый – обработка грубым инструментом, второй – чистовая доводка поверхностей.
Заточка режущего инструмента при помощи напильника
Ножи, пилы и топоры можно точить и править не только наждаком или оселком. Есть инструмент, который всегда под рукой. Какие бывают напильники для заточки – рассмотрим на примере механической цепной пилы.
Как правильно точить цепь бензопилы напильником
Прежде всего, разберемся в принципе работы зуба бензопилы.
Режущая поверхность одна, но заточка производится под углом. К тому же ограничитель глубины пропила должен иметь свою высоту. Поэтому для заточки применяется специальная насадка в виде лучковой пилы:
Однако такое приспособление стоит достаточно дорого, а изготавливать его самостоятельно, нет смысла. Не так часто мы производим заточку.
Если у вас твердая рука – можно заточить зубцы просто голым напильником. Главное – правильно выдержать угол и радиус закругления.
И все же для надежности следует изготовить или приобрести элементарный шаблон, который позволит выдерживать угол и глубину. А горизонталь напильника вы будете контролировать самостоятельно.
А если ваш напильник затупился, то восстановить его поможет концентрированный раствор лимонной кислоты, уксусная кислота или, как в этом видео ролике, хлорированное железо.
