Как сделать генератор из мотоблока

Как на мотоблок поставить генератор – алгоритм в деталях

• корпус – в большинстве случаев представлен в виде металлического короба, оборудованного передней и задней крышкой;
• шкив – эта деталь предназначена для передачи механической энергии от мотора на вал генератора через ремень;
• статор – роль этой детали играет обычная перемотка из стальных листов, собранных в один компактный пакет. По своей форме статор напоминает трубу, внутри которой вырабатывается мощность генератора;
• ротор – эта деталь имеет форму стального вала, оборудованного двумя металлическими втулками. На участке между втулками расположена обмотка возбуждения, провода которой соединены с контактными кольцами;
• щеточный узел – это пластиковая деталь, отвечающая за исправную работу генератора;
• регулятор напряжения – данная деталь отвечает за стабилизацию напряжения при изменении уровня нагрузки на генератор.

Установка генератора н мотоблок своими руками отнимает большое количество времени, однако потратив его, вы обеспечите бесперебойную работу своей сельскохозяйственной машины. Выполнять подключение генератора к агрегату нужно с соблюдением электрической схемы, в которой собраны и описаны все необходимые для монтажа соединения.

Как грамотно выбрать генератор к мотоблоку?

Стандартным и наиболее универсальным считается вариант на 12 вольт, причем можно подобрать как специально выпущенный производителем в качестве дополнительного аксессуара для определенной модели мотоблока, так и любой другой, в том числе использующийся с другим трактором или автомобилем. Главное, чтобы его мощь была большей, чем установленная в целом нагрузка, так как ему будет необходимо работать без скачков напряжения, даже если задействованы абсолютно все электроприборы техники одновременно. В остальном же желаемые характеристики исчисляются исходя из планируемого объема работ, финансовой доступности и удобства техобслуживания, а также ремонта устройства.

Выбор комплектующих

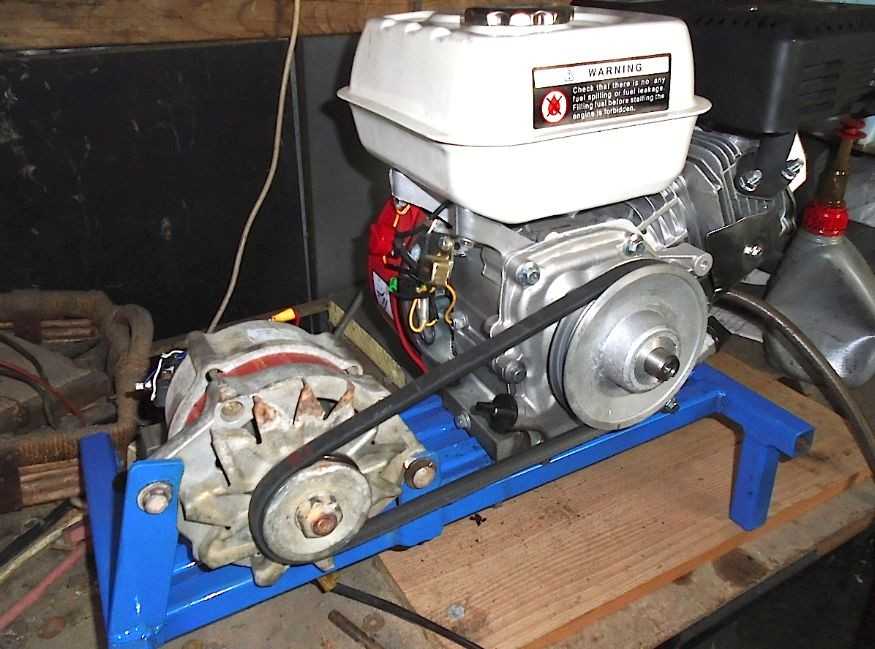

Как сделать бензогенератор своими руками? Основными частями являются двигатель и генератор. В качестве двигателя можно использовать любой подходящий бензиновый двигатель от бензопилы, мотокультиватора, мотоцикла или мопеда.

Мощность мотора должна несколько превышать требуемую на выходе электрического генератора. Определенную трудность составляет соотношение мощностей, выраженных в киловаттах (характеристика электрогенераторов) и в лошадиных силах, обычно применяемых для характеристик двигателей внутреннего сгорания. Различные величины соотносятся между собой следующей зависимостью:

Таким образом, двигатель бензопилы мощностью 2 л.с. в переводе на киловатты имеет 1.47 кВт.

При наличии выбора лучше остановиться на четырехтактном двигателе, поскольку двухтактный имеет такие недостатки:

• Необходимость использования в качестве топлива смеси бензина и специального масла;
• Невозможность использовать топливный бак большого объема, поскольку топливная смесь имеет обыкновение расслаиваться, и вязкое и более тяжелое масло окажется на дне емкости;
• Низкая экономичность.

Не менее сложная задача – выбор генератора. В качестве электрического генератора теоретически возможно использовать любой электродвигатель, поскольку эти устройства обладают обратимостью и могут выполнять функции друг друга. Заманчиво использовать двигатель переменного тока, чтобы на выходе сразу получалось переменное напряжение с необходимыми параметрами. Но на практике это неосуществимо по ряду причин:

• Невозможность точной стабилизации частоты вращения двигателя внутреннего сгорания. Таким образом, с изменением количества оборотов двигателя будут изменяться выходные напряжение и частота;
• Высокая сложность схемы контроля.

В промышленных бензогенераторах используют специальные обмотки, нагруженные на конденсатор. При повышении оборотов растет частота напряжения, соответственно, сопротивление конденсатора падает, и растет нагрузка на управляющую обмотку. Та, создавая дополнительное намагничивание, притормаживает ротор генератора, снижая частоту вращения. При понижении частоты происходит обратный процесс. На практике это требует полного изменения конструкции двигателя, введения в него дополнительной обмотки и вряд ли осуществимо в домашних условиях.

Единственный выход из ситуации – использование генератора постоянного тока.

Наилучшим образом для самодельного бензогенератора подходят автомобильные генераторы, поскольку:

• Имеется возможность стабилизации выходного напряжения путем использования штатного регулятора напряжения автомобиля;
• Возможность подключения любого генератора взамен вышедшего из строя;
• Преобразование постоянного напряжения путем использования источника бесперебойного питания.

На последнем пункте нужно остановиться поподробнее. Понятно, что автомобильный генератор выдает постоянное напряжение. Его величина составляет 12-14 В. Но как преобразовать его в переменное напряжение 220 В? Выход прост – использование блока бесперебойного питания, у которого вместо аккумулятора подключен автомобильный генератор.

Вполне возможно, что именно блок бесперебойного питания будет являться самой дорогой частью самодельной домашней электростанции, поскольку у устройств с мощностью более 500 Вт резко растет их стоимость. Вариантов увеличения допустимой мощности несколько:

• Переделка существующего бесперебойника под более высокие значения мощности;
• Приобретение неисправного мощного с его последующим ремонтом;
• Сборка собственной конструкции.

Первый вариант требует большой квалификации по части ремонта радиоэлектронных устройств, поскольку требуются:

• Замена штатного трансформатора на более мощный;
• Замена выходных транзисторных ключей (возможно, вместе с их обвязкой);
• Переделка либо регулировка токовой защиты под новый диапазон выходного тока.

Изготовление полностью самодельной конструкции требует не меньших знаний, но нет необходимости воспроизводить множество ненужных функций промышленного устройства. Таким образом, себестоимость самодельного преобразователя может оказаться более низкой, чем остальных составляющих самодельной электростанции.

Наиболее просто иногда воспользоваться неисправным преобразователем. Зачастую их списывают по причине неработоспособности, хотя там неисправна всего лишь аккумуляторная батарея. Стоимость мощных аккумуляторов для блоков бесперебойного питания высока и составляет большую часть стоимости устройства, поэтому иногда выгоднее приобрести новый бесперебойник, чем менять батарею в старом.

Как грамотно выбрать генератор к мотоблоку?

Стандартным и наиболее универсальным считается вариант на 12 вольт, причем можно подобрать как специально выпущенный производителем в качестве дополнительного аксессуара для определенной модели мотоблока, так и любой другой, в том числе использующийся с другим трактором или автомобилем. Главное, чтобы его мощь была большей, чем установленная в целом нагрузка, так как ему будет необходимо работать без скачков напряжения, даже если задействованы абсолютно все электроприборы техники одновременно. В остальном же желаемые характеристики исчисляются исходя из планируемого объема работ, финансовой доступности и удобства техобслуживания, а также ремонта устройства.

Это интересно: Рекомендации по обслуживанию и ремонту ПГУ на автомобилях МАЗ: детальный взгляд на вопрос

Как сделать на мотоблок генератор – просто о сложном

1. Для начала нужно установить электрический двигатель на раму мотоблока. Лучше всего использовать для этого заранее изготовленный каркас, прикрученный к раме агрегата посредством винтов. Поместите и закрепите электродвигатель в каркасе таким образом, чтобы его вал и вал и вал штатного мотора мотоблока были расположены строго параллельно друг другу;
2. Далее потребуется установить 2 шкива – один из них установите на валу бензинового мотора мотоблока, а второй – на валу используемого электрического двигателя. Большую роль для исправной работы всей системы играет правильно подобранный диаметр применяемых шкивов – именно от этих размеров зависит частота вращения электрического двигателя. Чтобы генератор работал без сбоев, диаметр шкивов должен быть равен номинальному диаметру, который указывается на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
3. Закончив механическую сборку генератора, можно переходить к его подключению к мотоблоку. Для этого воспользуйтесь электрической схемой, указанной выше.

Самодельный генератор из электродвигателя не требует особого ухода. Однако для продления сроков эксплуатации устройства, следует придерживаться ряда правил.

При эксплуатации мотоблока обращайте внимание на такие нюансы:

1. если вы обнаружили, что установленный на мотоблок электрический мотор стал сильно греться, то замените штатные конденсаторы мотора элементами с меньшей емкостью;
2. большое значение имеет напряжение установленных в электромоторе конденсаторов. Оптимальным для работы вариантом считаются конденсаторы, напряжением не менее 400 Вольт. Если у штатных конденсаторов электромотора этот показатель ниже, то замените их подходящими элементами;
3. старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электромотор, неминуемо приведет к короткому замыканию внутри электрической системы.

Придерживаясь перечисленных правил, вы предотвратите поломку самодельного генератора и значительно продлите сроки его эксплуатации.

Перечисленные выше способы подходят для изготовления и монтажа генераторов на мотоблоки марки Нева, а также сельскохозяйственные машины других отечественных и импортных компаний-производителей техники.

Как сделать на мотоблок генератор?

Помимо покупки готового изделия, либо же использования другого имеющегося в хозяйстве, обзавестись таким необходимым источником тока можно и другим способом: с помощью собственных рук и небольших познаний в электротехнике. Например, если есть в наличии старый, уже неиспользуемый, но еще вполне в рабочем состоянии мотоблок Нева, стоит взять его детали для сборки новой конструкции

Для начала необходимо выбрать надежную станину достаточного размера, на которой располагают снятые с техники генератор и сам мотоблок, причем важно следовать параллельному расположению их валов. Вращение на генератор будет передаваться специальными шкивами, при этом один из них нужно установить на вал бензомотора, а другой – на вал генератора

Очень важно грамотно подобрать диаметр шкива, ведь от него будет зависеть частота вращения. Лучше всего, чтобы он соответствовал номинальному значению в паспорте оборудования, хотя в пределах 10-15% отклонения не станут проблемой. После установки шкивов, они соединяются ремнем, и на этом механический этап сборки можно считать завершенным. Правда, если в дальнейшем вы собираетесь использовать генератор не только под новый мотоблок, но и для других целей, лучше сразу собрать полноценный мобильный вариант без аккумулятора или с ним.

Надежные схемы

Современный мотоблок — это сложный агрегат, состоящих из множества важных элементов. Одним из них является генератор, функция которого заключается в питании электрического аккумулятора или приборов освещения сельскохозяйственной машины. Давайте рассмотрим особенности выбора генератора для мотоблока, его монтаж и изготовление своими руками. Начинающему фермеру бывает достаточно сложно правильно выбрать подходящий генератор для мотоблока. Однако не все так сложно, как может показаться на первый взгляд

Единственный и наиболее важный фактор, на который нужно обращать свое внимание — это мощность устройства. Какой бы генератор для сельскохозяйственной машины вы не выбрали, его мощность обязательно должна превышать суммарную мощность нагрузок, под которыми работает мотоблок. Это позволит устройству исправно работать под напряжением Вольт без риска возникновения скачков в электрической сети, и питать все имеющиеся на мотоблоке электроприборы

Зачастую не имеющие опыта владельцы мотоблоков приобретают и оборудуют свою технику генераторами, предназначенными для установки на автомобили

Это позволит устройству исправно работать под напряжением Вольт без риска возникновения скачков в электрической сети, и питать все имеющиеся на мотоблоке электроприборы. Зачастую не имеющие опыта владельцы мотоблоков приобретают и оборудуют свою технику генераторами, предназначенными для установки на автомобили.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

• необходимость в автоматике;
• месторасположение в плане экономичности и безопасности;
• выбор запаса;
• частоту отключения сети;
• потребляемую мощность с учетом потерь.

Немаловажно создание подходящей схемы подключения бензинового генератора. Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании

Подключение вручную для частного дома – наиболее щадящий режим

Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы

Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

1. Очень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
2. Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
3. Электропровода и изолирующая лента.
4. Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

1. Первоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
2. На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
3. Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

Самодельные генераторы переменного тока 220 В собрать довольно просто. Подготовленные детали соединяют между собой в такой последовательности: к двигателю подключают конденсаторы, как указано в схеме

Обращают внимание на тот факт, что ёмкость каждого последующего конденсатора такая же, как у предыдущего

Нюансы в использовании

Рассмотренный вариант очень прост как в сборке, так и в использовании, но имеет определённые недочёты:

• Необходим постоянный контроль за температурой движка, так как нельзя давать ему перегреваться.
• Длительность работы незначительна: чем больше работает генератор, тем меньше становиться его мощность. Поэтому периодически дают возможность самодельной электростанции отдохнуть. Оптимальная температура двигателя составляет 40−45 градусов.
• Отсутствие автоматики будет требовать в процессе работы присутствие пользователя. Необходимо будет снимать разные показатели и контролировать процесс.

Электрогенераторы могут работать не только на бензине. Для них подойдёт любой энергоресурс, к примеру, дрова или ветряной вариант. Но мощность таких приборов незначительна, да и самих ресурсов понадобится довольно много, что становится затратным.

Специфика выбора и установки освещения

Перед тем как установить фару на мотоблок, необходимо определиться с используемым оборудованием. Выбор лампы для освещения зависит от сложности и характера проводимых работ, а также требованиям к освещению.

Также возникают технические особенности при установке фар. Если мощности генератора не хватает для того, чтобы обеспечить постоянный поток света, используют аккумуляторные батареи на 12 В. Рекомендуют применять легкое оборудование, чтобы не увеличивать нагрузку на мотоблок.

Для мотоблоков с ременной передачей

Особенностью техники с ременной передачей является отсутствие генератора. Поэтому владелец спецтехники должен самостоятельно установить электрооборудование с помощью слесарного инструмента и дополнительных запчастей. Их можно снять с автомобиля или другой техники.

Главное при установке – заменить шкив генератора на тот, что соответствует ременной передаче мотоблока. Для большего удобства электрооборудование крепят сзади, после чего проверяют его работоспособность и подключают освещение.

Отсутствие генератора является особенностью техники с ременной передачей

Для тяжелых мотоблоков

В тяжелых мотоблоках не используют генераторы и ременную передачу, поэтому для источника света применяют аккумуляторные батареи.

Единственный недостаток – необходимо самостоятельно изготовить и закрепить крепление для аккумулятора. Для этого подойдет железный профиль или уголки, сваренные в единую конструкцию. А для большей надежности изделие обрабатывают мягким материалом, после чего крепят батарею.

Самодельный мини-трактор с генератором

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке самодельного мини-трактора своими руками. Мини-трактор является отличным помощником в нелегких трудовых буднях сельского жителя, с его помощью можно вспахать и провести культивацию земельного надела, перевозить различные грузы на самодельном прицепе, так же в летнюю пору косить траву с помощью косилки, а зимой чистить снег лопатой-отвалом.

Для сборки мини-трактора были взяты узлы от Отечественный автомобилей, а именно КПП «Москвич-2140» Сухое однодисковое сцепление «Москвич-412» задний мост укороченный тоже с Москвича. Передние ступицы ВАЗ, задние колеса НИВА, передние от с/х техники. Двигатель «Садко GE-390» четырехтактный с верхним расположением клапанов (охлаждение воздушное) Вместимость бака 6.5 л. Рулевое управление от москвича, тормозная система установлена на задние колеса. Так же на тракторе имеется генератор заимствованный с 412 го Москвича сила тока 40 А напряжение 14 V АКБ 7 А. Данный генератор питает систему освещения трактора, а именно две передние фары, поворотники и стоп-сигнал.

Материалы

1. двигатель «Садко GE-390»
2. проф-труба
3. КПП «Москвич»
4. задние колеса НИВА
5. мост «Москвич»
6. ступицы ВАЗ
7. Рулевое управление «Москвич»

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей

Поэтапное фото сборки мини-трактора своими руками.

Источник

Генератор самодельный из мотоблока

Многие сталкиваются с отключением электроэнергии в жилых помещениях, и это не редкость. Кто-то спасается традиционными методами, используя свечи, бензогенераторы и т.д. Но существует иное решение проблемы: изготовленный из мотоблока электрогенератор своими руками, способный вырабатывать электроэнергию. Для этого пригодится асинхронный электрический двигатель. Частота оборотов ‒ 800-1600 в минуту с мощностью до 15 кВт. Он соединяется посредством приводного ремня и шкивов с мотором, снятым с мототехники. Чтобы частота оборотов электродвигателя была на 15% больше технического значения, необходимо выбрать шкив с подходящим диаметром. Звездой объединяем обмотки двигателя, в свою очередь конденсатор включаются параллельно к каждой из них. Выходит треугольник. Для исправной работы обязательно нужно иметь одинаковую емкость для всех генераторов. Создавать генератор нужно по следующей видеоинструкции: В продаже есть много хороших моделей мотоблоков – Нева, Кентавр, Зубр и прочие. Но, к сожалению, большинство из них идёт без штатного освещения. И если вам посчастливилось купить не электрифицированный агрегат – не отчаивайтесь! Решить проблему с отсутствием света будет не сложно, и мы расскажем вам, как это сделать. Небольшая модернизация только улучшит ваш аппарат, а главное, повысит его безопасность, когда придётся возвращаться с поля в тёмную пору суток.

Что это такое?

Прежде чем приобрести, и уж тем более произвести установку и подключить генератор для мотоблока, очень важно знать, что он из себя представляет. Генератор состоит из нескольких составных элементов

Генератор состоит из нескольких составных элементов.

1. Статор. Является «сердцем» электрогенератора и представляет собой обмотку со стальными листьями. С виду напоминает плотно упакованный пакет.
2. Ротор. Представляет собой две втулки из металла, между которыми расположена обмотка возбуждения, в форме стального вала. Проще говоря, ротор – стальной вал с парой втулок. Провода обмотки бывают припаяны к контактным кольцам.
3. Шкив. Представляет собой ремень, помогающий передавать вырабатываемую механическую энергию с мотора на вал электрогенератора.
4. Щеточный узел. Пластиковая деталь, помогающая соединять цепь ротора с другими цепями.
5. Корпус. Это защитный короб. Чаще всего делается из металла. Выглядит как металлический блок. Может иметь одну или две (заднюю и переднюю) крышки.
6. Ещё один значимый элемент – насадка регулятора напряжения. Она стабилизирует напряжение тока, если нагрузка на генератор становится слишком большой.

Стоит отметить, что генераторы для мотоблока мало чем отличаются от генераторов для другого транспорта или габаритных устройств, основным различием является лишь мощность.

Как правило, генераторы напряжения в 220 вольт, рассматриваемые в этой статье, в автомобиле или тракторе используются для зажигания лампочки или фар, а установленные в мотоблок, они включают двигатель, который позже заряжает остальные приборы.

Неисправности и ремонт генератора мотоблока

Проблемы в работе генератора мотоблока обычно возникают из-за отсутствия напряжения, которое может пропасть в силу следующего ряда причин.

• После самостоятельной установки на мотоблок дополнительного электрооборудования, которому при запуске необходимо больше энергии, чем вырабатывает генератор, при переводе его в рабочий режим ток будет отсутствовать (подберите другое подходящее устройство).
• Из-за превышения допустимой мощности (перегрузки) при исправном моторе (могут перегореть диоды или обмотка, неисправный элемент потребуется заменить).
• Напряжение внезапно начинает падать во время работы (перегорание диодного моста или электростартера, которые необходимо заменить на новые).

Ремонт генератора своими руками

Чтобы разобрать один из самых важных узлов мотоблока для проведения ремонтных работ, нужно сначала снять ротор, на валу которого установлен шкив. Для этого, открутив фиксирующую гайку, нужно снять опорную втулку и шкив генератора. После этого ротор легко снимается, и открывается доступ к обмотке генератора и статору.

Обмотка (медный провод) накручена на пластмассовый каркас катушки генератора, который легко и быстро расплавляется при возникновении перегрева обмотки. Вследствие этого витки обмотки слипаются и происходит замыкание на статор.

Заменить катушку можно на самодельную (вырезается из текстолита или стекловолокна). Обмоточный провод необходимо подбирать такой же по диаметру, и наматывать по схеме. К примеру, первая взятая секция наматывается влево, следующая – вправо, третья – влево, а четвертая пропускается (через нее статор прикрепляется к корпусу генератора) – здесь провод необходимо пропустить через изоляционный кембрик. Идущая далее пятая секция должна иметь то же направление обмотки, что и первая, а шестая и седьмая – как 2-я и 3-я секции. А оставшаяся восьмая будет крепежной.

Заключительным этапом станет покрытие обмотки лаком в несколько слоев, что защитит ее от воздействия влаги, топливных паров и пыли. После высыхания лака проводится сборка генератора, и устройство тестируется.

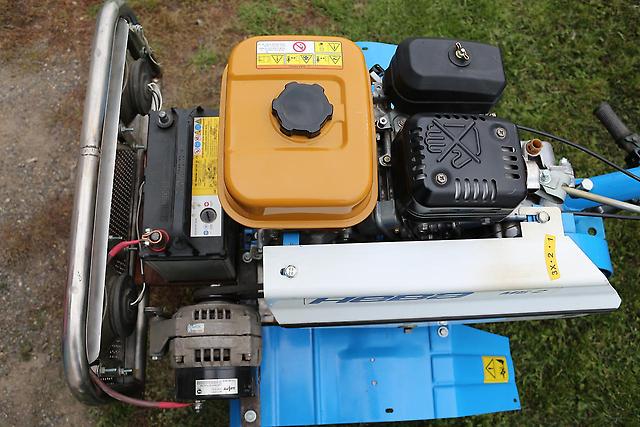

Как на мотоблок поставить генератор без посторонней помощи?

Уже имеющийся генератор легче всего установить, предварительно посмотрев соответствующие видео.

https://youtube.com/watch?v=Eo7CPu7Sohc

Если же такой возможности нет, следует воспользоваться нижеприведенной схемой.

Эта электрическая схема предлагает подключить генератор к мотоблоку с помощью двух проводков синего цвета (всего на блоке будет четыре, но для источника тока подходят лишь указанной расцветки). Оставшийся же красный проводок отвечает за вывод преобразованного напряжения – он идет на фары и сигнал, а также заряжает АКБ. А проводок черного цвета — подсоединить к массе мотора. Завершается же установка генератора на мотоблок своими руками в обязательном порядке проверкой тестировочным оборудованием (мультиметрами, тестерами или авометрами) сначала цепи, а затем и техники в целом в разных режимах работы.

Как сделать фару на мотоблок?

В качестве освещения на мотоблок многие владельцы спецтехники устанавливают фары отечественных и иностранных машин. Подобный вариант отличается дороговизной и ненадежностью. Исходящего света недостаточно, а сама система не прослужит больше нескольких месяцев. В качестве альтернативы разрабатывают фару на мотоблок своими руками, что позволяет получить нужное освещение и мощность оборудования.

Пошаговая инструкция для изготовления:

1. Приобрести старую недорогую фару. Подходит оборудование от советских автомобилей.
2. Снять с устройства стеклянную защиту и другие элементы, закрепленные пластиковыми крепежами.
3. Вылить с помощью гипса муляж фары, для чего готовый материал выливается внутрь устройства и остается до полного высыхания. После этого можно изъять слепок, сохранив его целостность.
4. На полученный шаблон наносят в три слоя стекловолокно, причем каждый раз обрабатывая материал эпоксидной смолой. После обработки будущая фара должна высохнуть в условиях вакуума. Фары отечественных машин многие владельцы устанавливают в качестве освещения на мотоблок
5. Затем приступают к самостоятельному изготовлению стекла. Для этого потребуется духовой шкаф, специальные рейки и стекловолокно. Из реек необходимо сделать платформу, которая помещается в разогретую духовку до 180-200 С°, куда ставят стекловолокно без защитной пленки.
6. Когда материал начнет деформироваться, его можно доставать для нанесения на обработанную заготовку. После выливания формы необходимо поместить будущую фару в вакуум.
7. После полного остывания проводится шлифовка изделия с помощью наждачной бумаги.
8. Завершительный этап – монтаж электрического оборудования, установка лампы.

Электрическая схема

Схема подключения фары достаточно простая и состоит всего из трех основных элементов:

• источника питания, включая зажигание, генератор или аккумулятор;
• коммутатор питания – простая кнопка, которая разрывает и включает цепь электрического питания для лампы;
• патрон для лампы, к которому присоединяют провода от источника питания через коммутатор.

Достаточно простая схема подключения фары на мотоблок Для большей надежности все провода помещают в специальную гофру. Материал защищает электропроводку от повреждений и позволяет закрепить оборудование таким образом, чтобы оно не мешало использовать мотоблок.

Необходимые инструменты для работы

Перед началом работ необходимо подготовить все материалы, включая проводку, фару, гофру, а также собрать набор инструментов:

• паяльник;
• отвертки и гаечные ключи;
• кусачки и канцелярский нож;
• изоленту и термоусадочную трубку;
• электрическую дрель и крепежные материалы.

Без электрогенератора

Среди операторов широко распространён и другой способ подключения освещения. Здесь можно будет обойтись и без использования генератора. Вам потребуется аккумулятор на 12 вольт и LED-лента.

Кроме исходников, вы должны заранее продумать, где будет крепиться данное приспособление. Если вы – владелец крупного транспорта, то идеальным решением будет монтаж аккумулятора между коробкой передач и двигателем.

Пошаговые действия:

1. При помощи сварки и железного уголка нужно сделать подставку для вашей гелевой батареи. Она крепится на раме минитрактора.
2. Изнутри устанавливается аккумулятор, который зажимается парой болтов и металлической вставкой.
3. От батареи к кнопке включения прокладываются провода. Все места стыков нужно запаять и изолировать термоусаживаемой лентой.

Такое освещение получится очень ярким. Однако у данного способа установки фар есть одна отрицательная сторона: полного заряда аккумулятора хватит буквально на пару часов работы, после чего его нужно будет вновь подзаряжать. Это очень значимый минус для тех, кто интенсивно работает с минитрактором.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

• автомобильный аккумулятор;
• винт, который может быть двух- или трехлопастным;
• электрический кабель;
• элементы опоры;
• крепеж;
• мачта.

Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.
