Основные разновидности
С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.
Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.
Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.
Простая конструкция
Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:
из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.
То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.
Многофункциональное устройство
Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:
листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.
Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.
Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:
Составить схему
Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.
Изготовить основные детали
К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.
Осуществить монтаж сидения
Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.
Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.
Виды тележек
Различаются такие приспособления как по размерам, так и по конструкции. Использоваться с мотоблоками могут прицепы:
- одноосные и двухосные;
- четырех и двухколесные;
- обычные и с откидными бортами.
Также в продаже сегодня имеются цельные тележки этого типа и разборные. Последний вариант пользуется популярностью у владельцев приусадебных хозяйств, благодаря тому, что его можно с удобством хранить или перевозить на другое место.
Различаться прицепы для мотоблоков могут и по назначению. В некоторых тележках допускается перевозить в том числе и сыпучие грузы. Это могут быть, к примеру, земля, песок, опилки и пр.
Другие тележки предназначены для транспортировки только обычных грузов. Отличительной чертой таких моделей является то, что у них нет сплошного дна. Тележку этого типа при желании, однако, можно усовершенствовать своими руками с помощью фанеры или жести. В этом случае модель можно будет использовать и для транспортировки сыпучих материалов.
Прицепы с откидными бортами стоят дороже обычных. Но при этом у владельцев загородных участков они все равно пользуются большей популярностью. Ведь выгружать сыпучие материалы из них гораздо проще. Размеры у прицепов-самосвалов для мотоблоков могут быть разные. Но чаще всего такой конструкцией отличаются все же достаточно большие модели.
Как сделать адаптер к мотоблоку своими руками?
После ознакомления с чертежами можно приступать к поэтапной сборке адаптера
Важно строго следовать описанному алгоритму
Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.
Рама собирается в определённой последовательности:
- К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
- Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
- К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
- Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
- Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.
Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.
Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:
- Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
- Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
- Опорные трубы соединяются со штангой блока и коробкой передач.
Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.
Поворотный кронштейн изготовляется, следуя такой схеме:
- Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
- Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
- Для свободной установки и снятия кронштейна можно приварить ручку.
Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.
Нужно приобрести готовый механизм – тормозную систему.
Устанавливается она по такой схеме:
- Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
- Создаётся прочный упор из стали;
- В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
- Мощная возвратная пружина устанавливается и закрепляется.
На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.
Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.
Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.
Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.
Прицепы для МТЗ
Так характеристики мотоблока МТЗ позволяет переводить до 300-500 кг груза, то не использовать эту возможность просто нельзя. Очень удобно переводить не только собранный урожай, но и различные материалы, инструменты и другие грузы.
Родные от производителя
Для мотоблоков Беларус Сморгонский механический завод представляет свой фирменный прицеп ПМ-00.000. Внешне телега представляет собой классический вариант исполнения, который использует в качестве крепления к мотоблоку сцепку. Достоинством модели является то, что есть сиденье, выполненное в виде бака, в который можно складывать инструмент. Сиденье очень удобное и с него легко дотягиваться до руля мотоблока.
Прицеп ПМ может осуществлять перевозку до 300 кг, при том, что его масса равна 200 кг. Устойчивость достигается за счет установки пневматических колес с дорожным просветом 27 м. При изготовлении кузова использовалась прочная сталь. Объем кузова составляет 0,705 куб.м. К недостаткам можно отнести особенности конструкции, не предусматривающей самосвальный вариант выгрузки, так как кузов приварен к раме.
Сторонние аналоги для МТЗ
Аналогом является усовершенствованная модель МП-480, которая обладает рядом достоинств: возможностью перевозки грузов весом до 500 кг и откидным типом кузова. Усиленная конструкция предусматривает предупреждение перекидывания прицепа во время транспортировки груза. В комплекте с телегой поставляются дополнительные щиты, которыми можно увеличить высоту борта, использовав специальные крепления. Сиденье выполнено в виде удобного ящика, в котором можно хранить необходимые инструменты.
От разных производителей можно найти большой количество прицепов не только разных форм, но и грузоподъемности. Беларусмаш представляет модели ТМ-360 и 350, Акимовский металлургический завод – ТМ 500-700. Принцип построения конструкции одинаков, но различия в некоторых нюансах, например, наличия крыльев над колесами или возможность откидывать борт кузова.
Самодельный вариант для МТЗ
Также, как и многое другое оборудование, телегу можно изготовить своими руками. Причем самодельный вариант ни в чем не будет уступать фирменному
Важно только внимательно изучить схему, представленную ниже
Техника изготовления прицепа:
- Изготовить раму из квадратной трубы.
- Самым лучшим вариантом является самосвальный кузов с откидными бортами, поэтому делать будем его. Кузов сварить из листов железа или алюминия, в зависимости от того, что есть под рукой.
- Прикрепить раму к кузову, предусмотрев возможность самостоятельного откидывания кузова.
- Установить сиденье спереди кузова. Оно необходимо для комфортного передвижения на мотоблоке. Необходимо рассчитать расстояние от руля до сиденья, чтобы было удобно осуществлять управление.
Видео обзор
В видео обзоре демонстрируется, как собрать самостоятельно прицеп для Беларуса
Обзор прицепа-самосвала для мотоблока МТЗ
Отзывы владельцев подтверждают, что использование мотоблока для перевозки грузов вполне реально и очень распространено. Фактически мотоблок может заменить трактор.
Александр:
Самостоятельно я изготавливать прицеп не собирался по той простой причине, что руки не с того места. Поэтому купил ТС-350 и не пожалел. Работать приходится чуть ли не каждый день, а с прицепом стало легче не только передвигаться, но и перевозить урожай. Управляться с ним легко. Под горку и на горку мой Беларус тянет отлично.
Валентин:
Использовать прицеп конечно хорошо, но тут важно на какой дороге. Если почва размыта и везде грязь, то Беларус может забуксовать
А при хорошей дороге и скорость до 10 км/ч получается. Если буксует, то нужно уменьшать количество груза. Но и это лучше, чем ничего.
Адаптер для мотоблока – это агрегируемое с одноосной тракторной техникой устройство, оснащенное механизмами для установки и закрепления различных видов навесного оборудования.
Внешне напоминающий одноосный прицеп мотоблочный адаптер позволяет значительно расширить возможности мотоблока и увеличить его производительность.
Превращая одноосный мотоблок в мини-трактор, он позволяет быстро и без особых усилий производить предпосевную обработку почвы, сев сельскохозяйственных культур, окучивание и культивирование посевов, а также может использоваться в качестве транспортного средства и устройства для уборки снега и мусора.
Изготовление других навесных конструкций
Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.
Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.
По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.
Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.
Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.
Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.
Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.
О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.
Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.
О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.
Как сделать своими руками полноприводный адаптер для мотоблока Нева
Безусловно, приобретение готового адаптера к мотоблоку Нева – это наиболее простой и оптимальный выход из ситуации. Однако, стоят они достаточно много, поэтому далеко не каждый дачник или фермер может себе позволить их приобретение. Неудивительно, что многие задают вопрос – как сделать адаптер к мотоблоку Нева?
В сети есть достаточно много рекомендаций, касающихся изготовления адаптеров, а также множество чертежей, позволяющих увидеть данное устройство более детально. Воспользовавшись ими, вполне реально изготовить такой агрегат в домашних условиях, применяя самый минимум материалов и инструментов.
Что понадобиться для изготовления самодельного адаптера
Для изготовления самодельного адаптера нам понадобится:
- колесная пара;
- стальные уголки, листы железа и трубы;
- кресло для водителя;
- сварочный аппарат;
- крепежные соединения и т.д.
Адаптер для мотоблока Нева, сделанный своими руками, чертежи которого будут представлены позже, можно изготовить, используя этот минимальный перечень. Прежде чем приступать непосредственно к изготовлению устройства, нужно изобразить его схему.
На ней должны быть предусмотрены степени нагрузки разных частей рамы, а также общие размеры устройства. Заняться этим можно самостоятельно, а можно воспользоваться чертежами тех, кто уже с успехом осуществил сборку самодельного адаптера.
Переходим к изготовлению конструкции. Разделим всю работу на несколько основных шагов:
- Нам понадобится квадратный металлический профиль, длина которого должна составлять примерно 1800 мм. Поперек данного профиля нужно приварить такой кусок, но меньшего размера – порядка 600 мм. К этому куску профиля будут крепиться колесные стойки.
- Высота стоек, при этом, должна составлять порядка 300 мм.
- Далее нужно приварить раскосы. Привариваются они к основной раме, а также к колесным втулкам. Угол их расположения относительно рамы можно делать любой, на ваше усмотрение.
- Дополнительно к металлическому профилю привариваем балку. Это нужно для усиления рамы.
- Конструкция рамы для навесного оборудования сваривается из швеллера номер 10. Соединяется он с колесной осью куском квадратной трубы, а швы завариваются сваркой.
- Далее привариваем к раме рычаг управления, обладающий тремя коленами. Соответственно, это 350, 550 и 200 мм. Прикрепляем к этому рычагу еще один размером 800 мм, который будет регулировать усилие. Рычаги соединяются между собой обычными болтами.
Конструкция адаптера
- К основной раме привариваем кусок трубы длиной примерно 300 мм – это будет наша подставка под сиденье. Наверху также завариваем два куса трубы перпендикулярно этой подставке. Это нужно для того, чтобы сидушка была более устойчивой и не оторвалась в процессе работы.
- Сиденье можно взять готовое, либо сделать из куса фанеры, затем оббить его поролоном или другим мягким материалом. Сиденье крепится к поперечным кускам трубы, приваренным к подставке под сиденье, а также к самой подставке. В качестве крепежа используем обычные болты.
- Спереди нужно приваривать механизм сцепки с мотоблоком.
Как мы видим, работа довольно простая, но потребуется навык работы со сварочным аппаратом, т.к. иного метода соединения всех составляющих не существует.
Можно немного усложнить конструкцию, сделав самодельный адаптер к мотоблоку Нева, у которого будет присутствовать рулевое управление. Для этого нам понадобится:
- листы железа;
- стальные трубы и уголки;
- сиденье;
- пара колес;
- сварочный аппарат.
В таком случае, рама адаптера должна быть хорошо сочленена с мотоблоком, чтобы конструкцию не вело по сторонам. В качестве руля можно взять готовое, от старых советских автомобилей (к примеру, от ВАЗа).
Адаптер с рулевым управлением
Адаптер к мотоблоку своими руками чертеж
Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.
Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.
Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:
- два колеса;
- уголок, лист и трубы стальные;
- сварочный аппарат;
- мягкое сидение;
- орудия для садово-огородных работ;
- набор инструментов.
Процесс трансформации мотоблока в мини-трактор включает следующие этапы:
1. Определение кинематической схемы мини-трактора
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева
Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).
- 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
- 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
- 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
- 5. Установка дополнительных навесных приспособлений (орудий труда).
- 6. Проверка работоспособности готового мини-трактора.
- 7. Покраска мини-трактора.
При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как: плуг; выкапыватель картофеля; окучиватели; борона; скребок для уборки снега и пр.
Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.
Самодельный прицеп к мотоблоку
На сегодняшний день когда сельское хозяйство проходит свое перерождение, а частные хозяйства становятся все более крупными, требуется и соответствующая вспомогательная техника. И на помощь сельчанину приходит мотоблок, раньше крестьянин пахал лошадью, а ныне пашет земельку мотоблоком). Времена меняются, а суть остается прежней. Мотоблок очень хороший помошник в ведении частного хозяйства, с ним хозяин выполняет не один ряд задач связанных с земледелием, покосом травы и заготовкой сена на зиму, полив, транспортировка грузов. Лучше помошника не найти.
Как и сам мотоблок все навески к нему продаются в специализированных магазинах, но если все покупать выйдет кругленькая сумма.И по причине экономии многие умельцы идут на хитрость и делают многие навески и агрегаты своими руками. К примеру прицеп стоит не менее 15000 рублей, а изготовив самостоятельно в 3 раза дешевле.
В основном их делают из металлического уголка, проф трубы сваривая раму и кузов, а колеса и ступицы используют от стареньких жигулей, или другой легковой машины.
Что бы понять как правильно нужно делать прицеп к мотоблоку, необходимо наглядно рассмотреть фото и чертежи. Перед тем как перейти к самоделке, рекомендуется изучить перечень необходимых материалов и инструментов.
Материалы
1) проф труба квадратного сечения 2) уголок 3) колеса 2 шт 4) мост 5) фанера 6) болты 7) гайки
Инструменты
1) болгарка 2) дрель 3) сварочный аппарат 4) молоток 5) набор гаечных ключей 6) токарный станок 7) кисть
Для начала автор предлагает ознакомиться с чертежами будущего прицепа.
А так же вот схема.

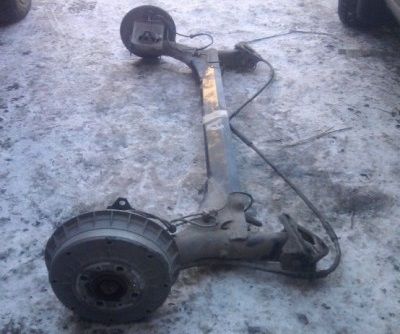

Далее автор подобрал подходящий мост.
Или же вот такой.

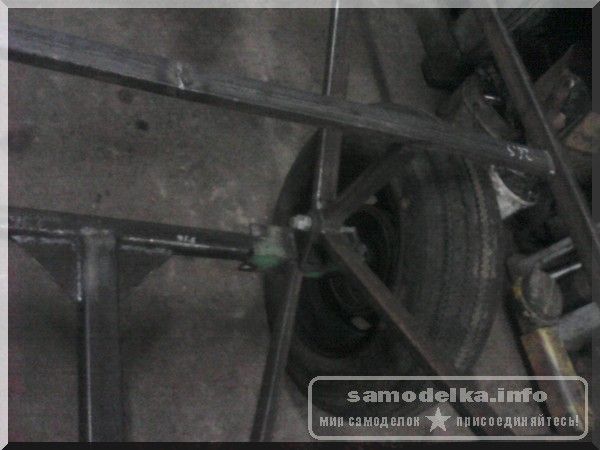

Затем производит сварку рамы.
Делает нижнюю часть.
Усиливает конструкцию.
Продолжает работы по кузову.
Замеряет расстояние под сиденье.
Проверяет крепление колес.
Так же на токарном станке автор выточил палец из прочной стали для сцепного устройства.
Все подогнал и проверил
Все отлично подошло.
Сделал усиление конструкции.
Произвел покраску.
Сделал самосвальный кузов.
Вот он в действие.
В сцепке с мотоблоком.
Кузов мастер покрасил в красный цвет.

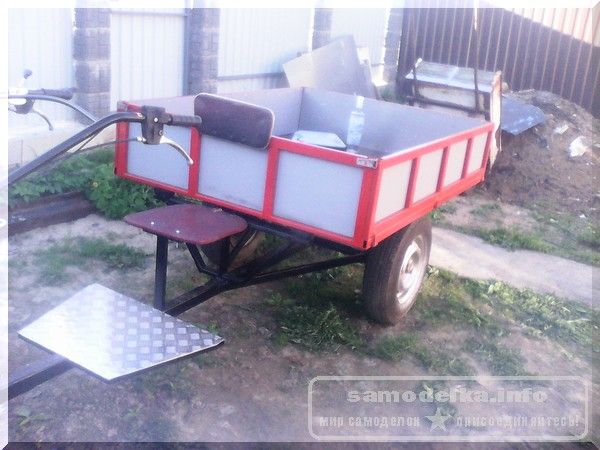

Вот такой красавец получился.
Далее из оцинкованного металла делаются борта.
Передняя часть.
Пол и боковые борта.
Сделано сиденье и подставка для ног.
Задний борт.
Борт автор сделал открывающимся.
Подставка из нержавейки.
Испытывает подъем.
Все работает исправно.
Вот собственно и все что хотелось описать, у автора получился отличный прицеп для мотоблока. Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Устройство тележки для мотоблока
Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с. до 12,0 л.с. Ходовая часть бывает одноосной (чаще всего) или двухосной.
Одноосный мотоблок ФОТО: hoztov.by Двухосный мотоблок с прицепом ФОТО: hoztov.by
Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.
Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.
Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.
Статья по теме:
Виды и особенности сцепных устройств
Сцепное устройство – это элемент, выполненный из прочного металла, предназначенный для закрепления на сельскохозяйственную технику дополнительного оборудования. Сцепка в общем виде состоит из стойки, корпуса сцепления с винтом и рукояткой, скоб и штырей, а скрепляются эти элементы между собой при помощи болтов с гайками.
Можно выделить несколько видов сцепных устройств для мотоблоков.
- Сцепку АПМ применяют в случае обработки земли плугом или окучником и сбора урожая копалкой. Сцепка для мотоблока «Нева» в этом случае осуществляется всего тремя болтовыми соединениями.
- Благодаря своей конструкции универсальная сцепка способна приподнимать мотоблок так, чтобы плуг или окучник перпендикулярно входил в почву. Кроме того, с её помощью можно присоединить не один, а два и даже три навеса. Универсальная сцепка снабжена механизмом регулировки угла наклона во всех плоскостях.
- Сцепное устройство «МК» создано исключительно для обработки посевных земель мотоблоками «Крот» и «ОН».
- Самодельные сцепки различных конструкций используются в тех случаях, когда оригинальные устройства невозможно приобрести по каким-то причинам.
