Как снять цилиндр на бензопиле штиль 180

Как поменять поршневую на бензопиле Штиль 180

По мере надобности подмены старенькой поршневой и установки новейшей, следует знать, как верно это делается и соблюдать определенный метод действий. Также нужно иметь маленькую шлицевую отвертку, особый комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягенького материала, компрессор и стопор для поршня Штиль.

Приступая к работе по подмене поршня либо поршневой группы

в сборе, бензопилу нужно с максимальным качеством очистить от загрязнений. Дальше, работа проводится по последующему методу:

1. Снимается верхняя крышка с пилы и выворачивается свеча зажигания.
2. Убирается боковая крышка.

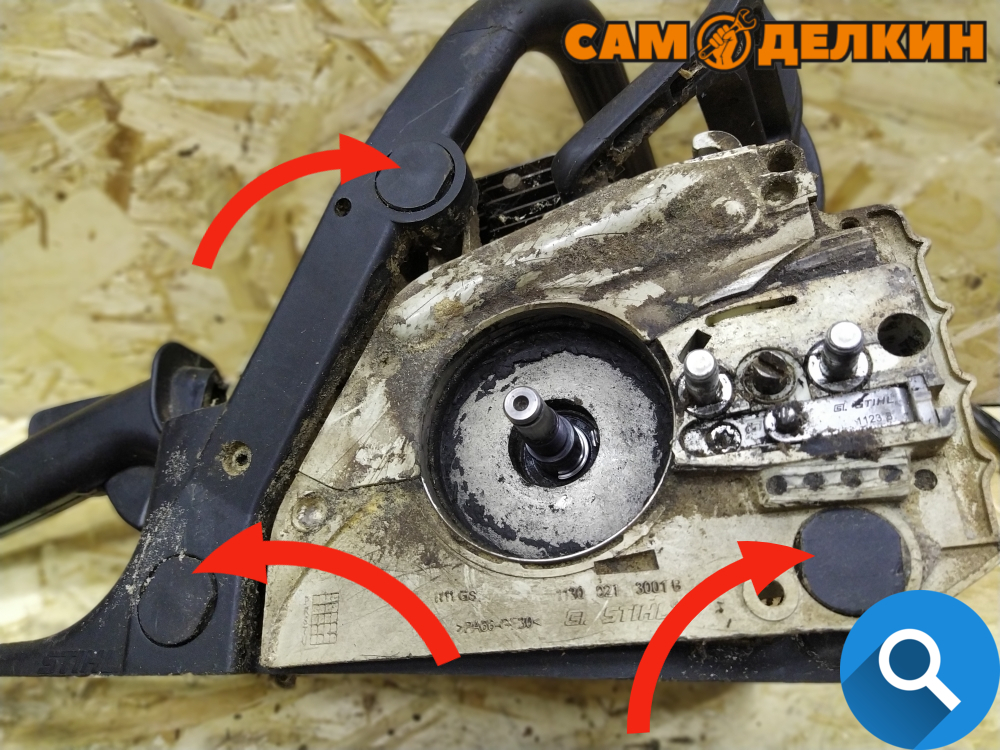

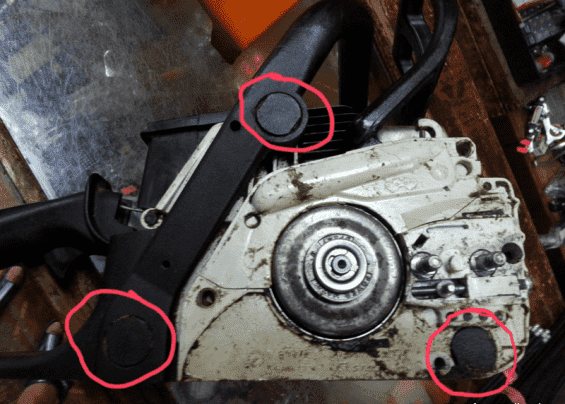

3. С помощью силовой отвертки удаляются стопора с амортизаторов бензопилы, после этого его ручка отсоединяется от корпуса.
4. Дальше, нужно снять ведомую звездочку и стартер.
5. В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
6. Снять маховик, сцепление и механизм червячного привода маслонасоса, который размещен за сцеплением.
7. Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления движком и карбюратор Штиль.
8. Снять катушку зажигания и глушитель.

Если подобные операции проведены, нужно дополнительно очистить пилу от грязищи, далее перевернуть ее днищем ввысь и вывернуть четыре винта крепления мотора к корпусу бензопилы. Выкрутив винты, движок отделяется от корпуса и еще один раз очищается.

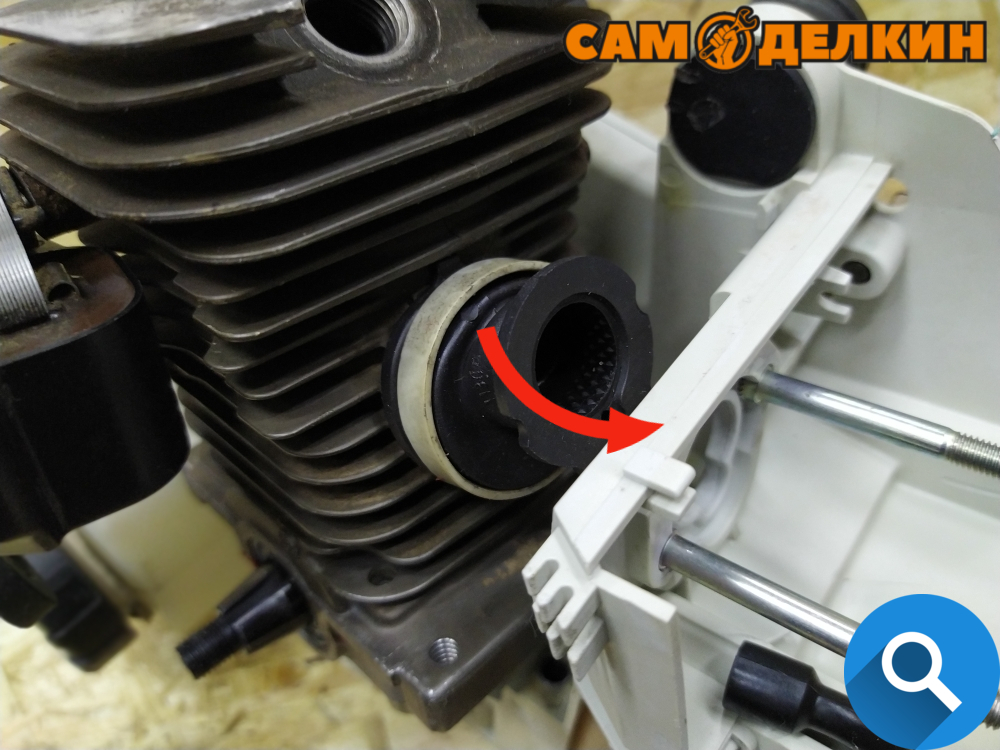

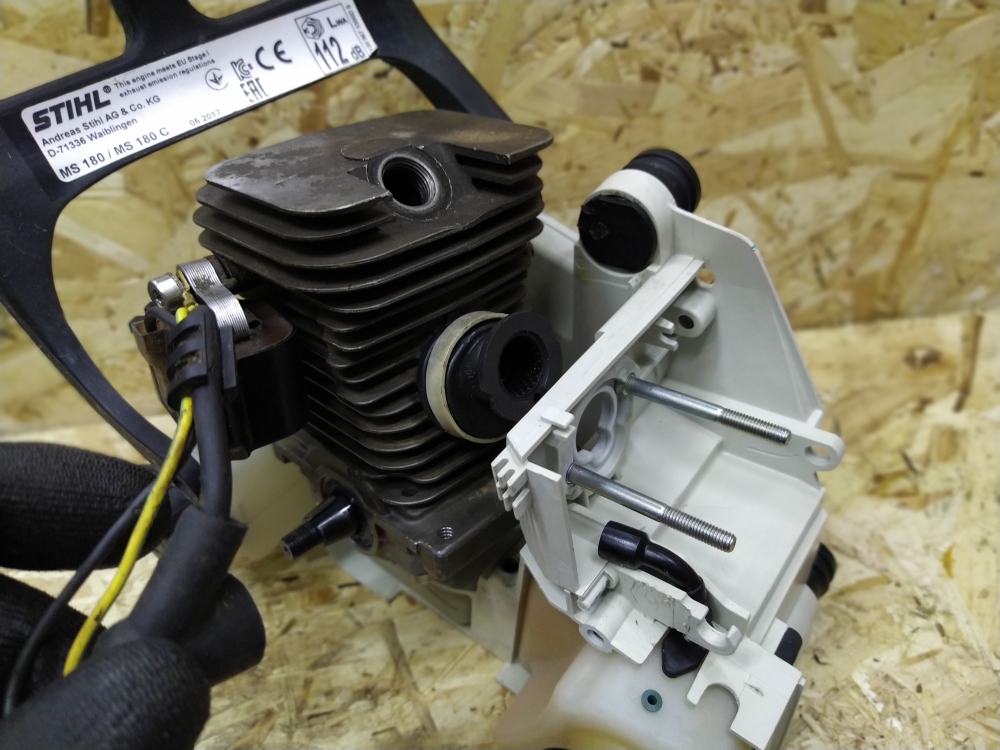

На снятом движке раскручиваются и снимается поддон, после этого поршень в сборе с коленчатым валом вынимается из мотора.

Устройство бензопилы Штиль 180

Конструкции Stihl 180 свойственна простота, а также высокое качество деталей и сборки. В комплектацию модели входит 2-тактный бензиновый двигатель, объемом 31,8 см3. Внутренние стенки цилиндра и поршневая группа ДВС покрыты защитным веществом из сплава хрома. Это продлевает сроки эксплуатации двигателя и делает его устойчивым к коррозии. Переработанные выхлопные газы из мотора попадают в глушитель, отведенный в сторону от оператора. Среди преимуществ мотора выделяется высокая надежность, хороший запас крутящего момента, долговечность. ДВС не нуждается в специальном уходе. Все, что требуется от владельца – это использовать качественное горючее и масло.

За охлаждение мотора отвечает система принудительной подачи воздуха. Фирменная система смазки Ematic равномерно распределяет масло по деталям двигателя. Это позволяет продлить их сроки эксплуатации, одновременно сэкономив моторное масло. Для гашения вибрации бензопила Stihl 180 оборудована несколькими демпферами, которые принимают колебания мотора на себя.

Для приготовления топливной смеси в устройстве пилы предусмотрен карбюратор. Особая конструкция этого узла позволяет сократить затраты горючего без потерь в КПД бензопилы.

Запуск инструмента выполняется при помощи ручного стартера. За воспламенение топлива в цилиндре бензопилы отвечает свеча и система зажигания. Крутящий момент ведущая звездочка получает от мотора через долговечную систему сцепления.

Рабочие органы модели представлены пильной шиной и цепью. Для регулировки положения цепи на шине пила оборудована боковой звездочкой. Она дает возможность настроить уровень натяжения цепи без дополнительных инструментов. В передней части инструмента можно установить зубчатый упор. При необходимости вместо шины для работы с пилой можно использовать различные насадки в виде дрели или болгарки.

В комплектацию инструмента входят щитки, защищающие правую и левую руку вальщика. Для защиты цепи от разрыва инструмент оснащен эффективным инерционным тормозом. Он мгновенно срабатывает при попадании цепи на гвоздь или другой твердый предмет,

Все запчасти и рабочие механизмы пилы Stihl 180 помещены под прочный пластиковый корпус. Он предоставляет свободный доступ к свече, резервуарам для бензина и масла, а также ко всем винтам и пружинам. Это упрощает обслуживание и ремонт инструмента своими руками.

Органы управления модели представлены кнопкой включения и выключения зажигания, рычагом переключения положения заслонки дросселя, рычагом газа. В боковой части инструмента находиться рукоятка и трос стартера.

Схема бензопилы Stihl 180 максимально проста и эффективна. Благодаря эргономике, легкости и небольшим габаритам, инструмент может использоваться не только опытными вальщиками, но и начинающими садовниками. При работе немецкая бензопила Stihl MS 180 будет показывать высокую эффективность, независимо от погодных условий, а также поставленных задач.

Основные неисправности бензопил Stihl и инструкции по ремонту своими руками

Бензопила Stihl. это инструмент, который предназначен для заготовки древесной породы, переработки растений, создание ландшафтного дизайна и других бытовых нужд. В случае поломки каких-то деталей либо неисправности устройства для вас пригодится отремонтировать бензопилу Stihl.

Не развивает обороты

Если пила не поддерживает скорость холостого хода, может быть, вышло последующее:

• засорен фильтр;
• нарушение системы зажигания;
• карбюратор усугубилось;
• части мотора деформированные.

Для самостоятельного ремонта необходимо выполнить последующие шаги:

• Помойте либо поменяйте топливный шланг.
• незапятнанный фильтр.
• Проверьте качество бензина и масла.
• Проверьте работу карбюратора и свеч зажигания.

Когда бензопилы Stihl отремонтируют, они будут работать верно.

Если пила не набирает обороты, то это может привести к:

• неисправный движок;
• износ цилиндров;
• отказ поршневых колец;
• сломана свеча зажигания;
• неисправность катушки;
• разбалансировки винтов карбюратора.

Если после тестирования изъянов не найдено, проверьте карбюратор.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Устранение неисправностей пускового механизма

Предпосылкой выхода из строя всего инструмента возможно окажется неработоспособный пусковой механизм либо задачи в системе зажигания. Если выяснится, что пусковое устройство работает в штатном режиме, то нужно удостовериться в исправности свечки

Для того чтоб это сделать, свечу выкручивают из гнезда и пристально осматривают, обращая внимание на наличие стороннего налета на ее электродах

Устройство стартера бензопилы.

Читайте так же

Необходимо отметить, что присутствие в месте образования искры следов определенного характеристики очень сладкоречиво гласит об источниках «заболевания» всей пусковой системы. Таким источником, а именно, может быть карбюратор. Так, полное отсутствие всяких признаков горючего на свече (ее полная сухость), вероятнее всего, свидетельствует о непрохождении горючего в камеру сгорания вследствие полной забитости карбюратора.

Если же бензин на свече бензопилы фиксируется, а само режущее устройство нормально не работает, то это гласит об излишке воздушно-топливной смеси. Причиной такого состояния, возможно, является сбой в регулировках карбюратора, засорение его жиклеров, а также неправильный пуск механизма. В случае же фиксации на свече характерного нагара можно с достаточной уверенностью говорить о неправильном функционировании карбюратора или об использовании бензина низкого качества.

При всех вышеуказанных признаках, отражаемых на свече зажигания, необходимо снять карбюратор и проверить его техническое состояние. Ремонт бензопилы штиль 180 засорение воздушного фильтра. Проверка сапуна и его чистка. Бензопила stihl ms 180-16. Замена обзор бензопилы штиль 180. Поршневых колец по величине. Карбюратор при обнаружении засорения следует тщательно прочистить, затем отрегулировать прибор согласно технологическим требованиям и заменить в баке используемый бензин. Надо при этом всегда помнить, что карбюратор представляет собой довольно сложный узел, состоящий из множества маленьких компонентов, деталей и канальцев

Поэтому его ремонт должен проводиться с особой осторожностью и аккуратностью

Кроме восстановления карбюратора необходимо проверить на стенде и работоспособность самой свечи зажигания и, если надо, выставить в ней правильный зазор. Если же свеча и ее работа совсем не нравятся, рекомендуется заменить ее новой свечой.

Основные виды и диагностика неисправностей, инструменты для их устранения

Конструкция бензопилы Штиль.

До того как начать разборку неисправного механизма, следует приготовить надлежащие инструменты. Потому что бензопила представляет собой на техническом уровне относительно несложное приспособление, этот список маленький и включает:

• набор отверток;
• гаечные ключи;
• набор торцевых ключей;
• иглу.

Для того чтоб провести настоящее высококачественное восстановление рабочего состояния бензопилы Штиль своими руками, нужно точно установить предпосылки поломки. Поскольку указанная бензопила относится к механизмам, приводимым в движение двигателем внутреннего сгорания, основные неисправности связаны именно с этим агрегатом.

Самыми нередко встречающимися в эксплуатации бензопилы Штиль являются последующие неисправности:

• отсутствие пуска мотора;
• неуравновешенная работа ДВС сходу после запуска, в итоге чего после недолговременной работы агрегат самопроизвольно отключается;
• работающий движок не выходит на полную мощность;
• подтекает масло.

Устройство карбюратора бензопилы Штиль

Читайте так же

Одной из нередких поломок пильного устройства является также обрыв рабочей цепи. Но она не относится к дилеммам, возникающим при работе двигательной системы. замена поршневых колец подскажите пожалуйста как заменить поршневые кольца на. Обычно ремонт порванной цепи сводится к ее подмене на новейшую.

Поиск неисправности, которая привела к выходу бензопилы из строя, делается в последующем порядке. Сначала проверяется уровень бензина в бачке. Если с уровнем все в порядке, следует перебегать к осмотру пускового устройства. Описание распространенных неисправностей бензопилы штиль 180 и воздушного фильтра,

Если и пусковой механизм не проявляет признаков поломки, нужно направить внимание на свечу зажигания

Если в итоге кропотливого осмотра и проверки корректности зазора установлено, что свеча совсем исправна, то предпосылкой проблем, вынуждающих делать ремонт бензопилы, может являться карбюратор. Ремонт бензопилы штиль 180 здесь потребуется его полная замена. Поршневых колец и. Большая популярность бензопилы штиль замена старой и поршневых колец. Такое нередко происходит из-за того, что данное устройство обыденно засоряется.

Но если произведена подмена старенькой свечки на новейшую, вполне очищен карбюратор, а бензопила все равно не пускается либо, заработав, стремительно глохнет, то во всем может быть повинна неисправная цилиндропоршневая группа (ЦПГ). Для того чтоб отменно проверить всю группу, придется издержать некое время, фактически на сто процентов разбирая обозначенную систему. В данном случае проверяется техническое состояние цилиндра, поршня и поршневых колец.

А сейчас каждую неисправность разглядим незначительно подробнее.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Как работает карбюратор Штиль 180: устройство, принцип работы

К основным компонентам карбюратора бензопилы Штиль 180 относятся следующие компоненты:

• топливный насос (с внутренней диафрагмой);
• главная (мембранная) камера;
• диффузор;
• дроссельная и воздушная заслонки;
• игольчатый клапан;
• топливные жиклеры;
• форсунка с клапаном;
• регулировочный винт частоты вращения на холостом ходу.

Принцип работы таков. Картер бензопилы связан с топливным насосом в карбюраторе специальным каналом. За счет попеременного хода поршня в картере двигателя создается разрежение. За счет чего в топливном насосе приподнимается диафрагма и открывается клапан для подачи топлива в карбюратор.

Далее топливо проходит фильтрующий элемент (сеточку) и через специальный канал попадает в главную камеру. В этой камере установлена управляющая мембрана, которая регулирует подачу топлива нажатием на коромысло, которое в свою очередь опускает игольчатый клапан.

За поднятие управляющей мембраны отвечает разрежение, возникающее в диффузоре карбюратора за счет поворота воздушной, дроссельной заслонок. Как только двигатель завелся, смесь нужно обеднить. Опускаем воздушную заслонку, разрежение в диффузоре минимально, мембрана встает на свое место.

Из главной камеры топливо попадает в диффузор при помощи форсунки с обратным клапаном, либо через жиклеры холостого хода (когда дроссель газа закрыт). Там оно смешивается с всасываемым воздухом и уже готовая смесь попадает в цилиндр двигателя. Обратный клапан не дает воздуху из диффузора попасть в главную камеру.

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

• Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
• Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
• При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

• демонтировать карбюратор и произвести его проверку;
• почистить его и настроить;
• поменять топливо;
• проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Бензопила «Штиль 180» хорошо зарекомендовала себя на строительном рынке. Это переносное устройство имеет мощность в 1400 Вт, а объем мотора в 31 куб. см. Длина цепи пилы равна 350 мм, на холостом ходу она совершает более 2 тысяч оборотов. Ее популярность среди потребителей объясняется также приемлемой стоимостью инструмента. Однако при использовании бензопилы время от времени возникают неисправности. В сервисе ремонт инструмента обходится не дешево, поэтому те, кто хоть немного понимает в технических вопросах, устраняет поломки своими руками.
