Как заменить подшипник в редукторе триммера huter

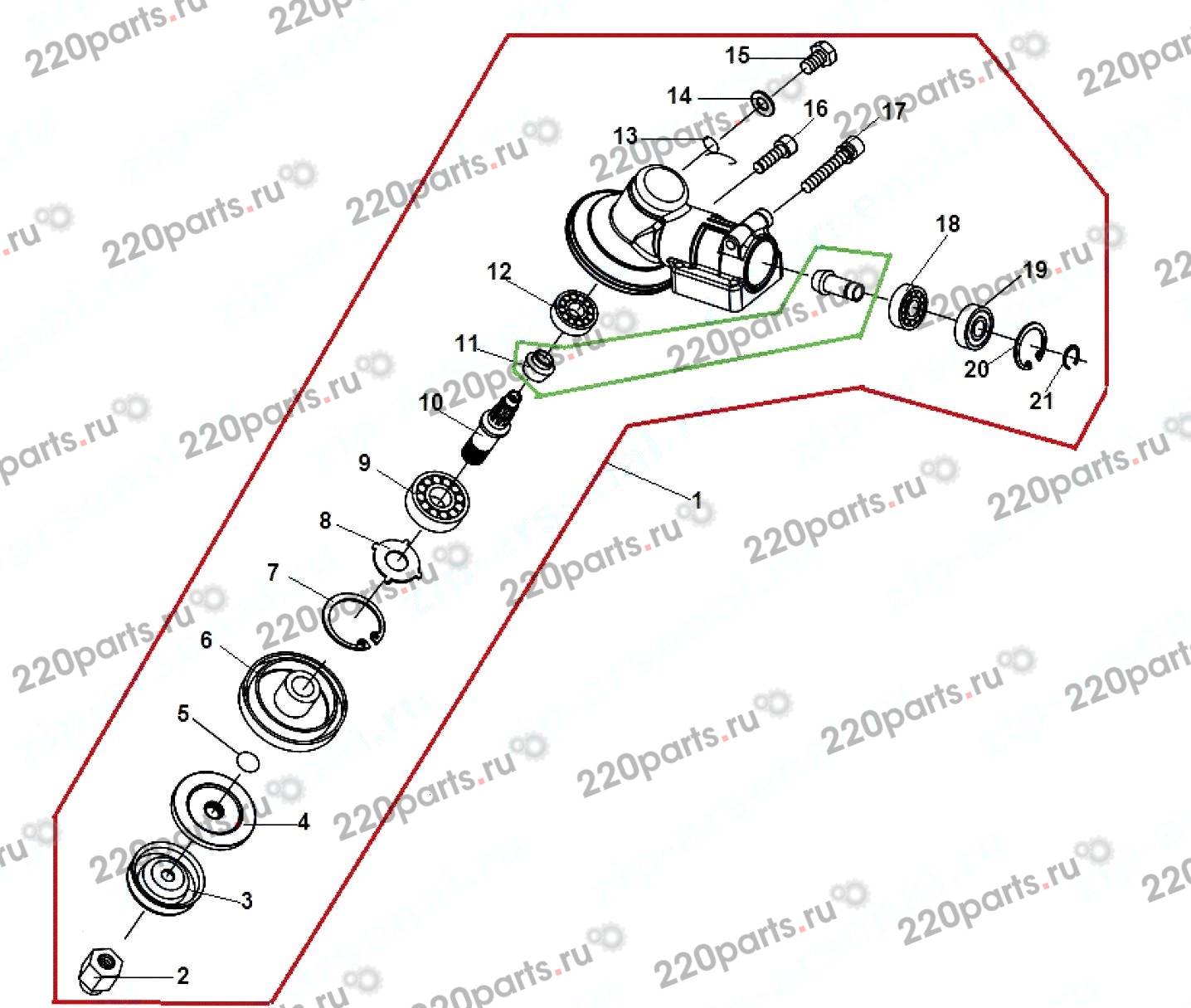

Устройство редуктора триммера

Редуктор триммера – это узел, который передает вращательное движение вала двигателя ножу либо леске. Он расположен на нижнем конце штанги мотокосы. Передаточный узел также предназначен для понижения оборотов двигателя триммера.

Механизм состоит в зависимости от модели мотокосы из нескольких шестерен, вращающихся с большой скоростью. В результате этого они нагреваются из-за сильного трения. Если смазки недостаточно, либо ее вообще нет, то процесс приводит к сильному перегреву и выходу из строя деталей, и, соответственно, необходимости проводить сложный ремонт. Чтобы этого не происходило, следует вовремя смазывать передаточный узел. Разобранный редуктор представлен на фотографии ниже.

Редукторы современных триммеров разных моделей от различных производителей отличаются друг от друга конструкцией и размером посадочного места. Оно бывает:

Мотокосы оснащают редукторами с разными типами передач:

• коническими;
• червячными;
• спироидными;
• цилиндрическими;
• планетарными;
• волновыми;
• комбинированными.

Вал привода и редуктор – это сильно нагружаемые узлы триммера, которые в значительной степени подвержены износу. Между ними движение передается из-за сцепления зубьев шестерней, расположенных под разными углами друг к другу. Эффективно зубчатая передача работает только в том случае, если отсутствуют механические повреждения. При этом механизм не должен перегреваться, иначе может произойти его заклинивание.

Не самый удачный вариант смазки. Мало чем отличается от низкобюджетной “графитки”.

Залог долгой работы любого механизма- правильно подобранная и качественная смазка. Сейчас на рынке множество подобной продукции и цена не всегда показатель качества.

Сложней подобрать смазку узкой направленности т.к. на них меньше спрос и продавцы не любят забивать ими склады.

После покупке триммера была приобретена смазка 3ton для редукторных передач.

смазка 3ton для редукторных передач

Упаковка в 100 гр. обошлась в 250 рублей. Для такого уровня смазки это дорого, но при покупке триммера нужного производителя не оказалось. Пришлось ехать на строительный рынок и с большим усилием найти хоть какую-то смазку для редуктора триммера.

На деле данная смазка оказалась дефицитным товаром и как только мне предложили 3ton, тут же его купил. Хотя поздней всё же сменю на более достойный вариант.

Смазка произведена в России в Московской области.

На самом деле, данная фирма неплоха в плане косметики по уходу за автомобилем, но для смазки техники я бы ее не купил.

В виду того, что триммер был практически без смазки решил рискнуть.

Кстати, данную смазку можно использовать для редукторов мотобуров т.е. она способна работать как на больших, так и на малых оборотах.

Цена всё же завышена т.к. за 200-250 рублей можно приобрести высококачественную смазку от именитого производителя.

Переходим к распечатке и использованию.

Сняв защитный колпачок мы видим конусообразный хоботок.

Открывание тюбика (придется резать) Тут сразу сказывается бюджетность бренда т.к. без дополнительного инструмента мы не сможем открыть тюбик. В моделях подороже тюбик открывается с помощью обратной стороны закрывного колпачка.

Кстати, каждая торговая марка триммера ориентируется на собственные бренды масел и смазок. Это делается специально для реализации своей продукции. На самом деле можно брать смазки любого бренда. Главное что бы они подходили по допускам.

Не поленился и отыскал старую смазку от известного бренда. Вот на мой взгляд это лучший вариант для работы механизма. Иными словами даже визуально видно превосходство одной смазки над другой.

В случае же с 3Ton внутри оказалось что-то сильно напоминающее смазку “ШРУС” с вкраплением графита. Даже запах один в один. Я конечно не проводил хим. анализ но с 98% долей вероятности могу сказать, что внутри тюбика обычная смазка для шарниров угловых скоростей.

В сравнении с нормальной смазкой

Как следствие, мы убеждаемся, что переплатили еще больше т.к. “ШРУС” стоит вообще копейки.

Нагнетается смазка удобно за счет конусной формы насадки.

Процедура смазки проста. Заправляем смазку, проворачиваем вал и заливаем еще. При снятом редукторе смазка может сочится с обратной стороны. Это даже неплохо т.к. таким образом вытесняем кислородную пробку из редуктора.

Набивка редуктора Так же этой смазкой промазал сам вал мотокосы. Вод для этой цели она подойдет оптимально.

Что в итоге?

Изначально обкосил 12 соток. Смазка в редукторе не утекла и осталась практически на прежнем уровне. Единственное- редуктор шумный. Тут не могу сказать точно, толи это от низкокачественной смазки, толи огрехи производства (коса новая).

По большому счету это обычная “графитка” и переплачивать за нее нет смысла.

Я использую ее как временный вариант и в ближайшее время заменю на более достойный образец.

Если бы у этой смазки цена была рублей 80, то я бы мог ее посоветовать, но за 250 покупать обычную графитовую смазку не имеет смысла. Поэтому, 3ton хорош в виде автокосметики. В качестве смазок и масел я предпочту что-то иное.

Достоинства

относительно удобно нагнетать в редуктор

Недостатки

• обычная графитовая смазка
• цена

В чём особенности шестерни

Шестерня — это важнейший элемент редуктора. Для его изготовления применяют разные виды материалов. В бытовых моделях самым распространённым решением является шестерня из бронзы, которая имеет диаметр 19 мм и 20 зубцов. В профессиональных и более габаритных снегоуборщиках используют шестерни на 41 зубец и диаметром 25 мм.

Когда внезапно блокируется шнек на снегоочистителе, такая небольшая шестерня принимает на себя возникающую нагрузку, и защищает тем самым силовой агрегат.

Бронзовые шестерни на снегоуборочных машинах — это расходник. Потому при поломке, которая возникает не так редко, требуется покупать новую аналогичную шестерёнку. Причём с таким же количеством зубцов.

Так что выбор шестерни хорошего качества имеет большое значение.

Как часто нужно смазывать редуктор бензокосы?

В большинстве случаев внесение нужной порции масла или полную его замену производят 1 раз в году – перед началом сезона или в его конце. Этого вполне достаточно, если хозяйственный триммер используется для скашивания травы около 3–4 дней в месяц.

Если мотокоса регулярно используется для скашивания молодой травы на крупных территориях, то смазывать редуктор необходимо не реже 1 раза в 30–45 моточасов. А если триммер нужен для ежедневного скашивания не только молодой травы, но и старых высоких одеревеневших сорняков, то менять смазку в его редукторе требуется не реже раза в 20 моточасов.

О том, что редуктор бензокосы нуждается в смазке, подскажут такие факторы, как повышенная шумность и перегрев. В этом случае необходимо снять механизм, разобрать его и проверить внутренние детали. Если во время осмотра было обнаружено, что смазки в узле достаточно, значит, ее нужно заменить целиком. Если масла слишком мало, то оператору потребуется добавить недостающее количество смазочного средства.

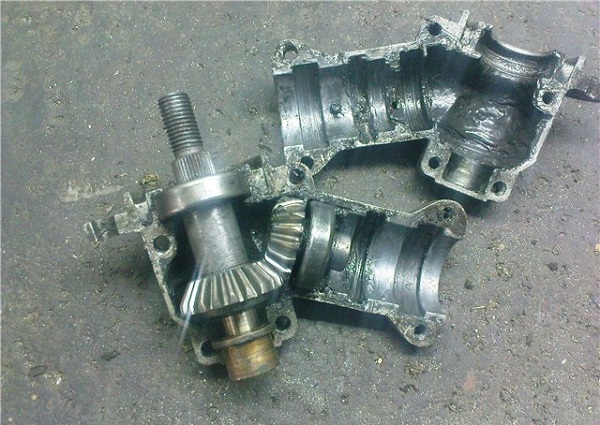

Какие поломки бывают в редукторе, как их устранить

Рассмотрим, какие виновники поломки возможны, и попробуем их удалить.

Узел передачи часто перегревается. Причиной проблемы может быть использование некачественного смазочного материала, приобретенного в непроверенных магазинах или на стихийных рынках. Возможно вообще отсутствие смазки. Решением в данном случае является применить качественный продукт и тщательно смазать все поверхности.

Также перегрев этого узла возможен из-за установки новых шестеренок, которые должны притереться между собой. Чтобы исправить эту проблему, поработайте с инструментом не слишком активно, не перегружайте косу, делайте частые перерывы для остывания устройства.

Когда вал вращается – появляется люфт и стук, вал стопорится или заклинивается. Это определенно означает, что какой-то подшипник износился, его требуется заменить на новый.

Механизм передачи держится нестабильно или вообще вылетает из штанги – у него поврежден корпус, требуется произвести полную замену. Иногда, если повреждение не слишком значительное, про помощи металлического хомута можно соединить это место и разлом.

Редуктор не зафиксирован с трубой. Значит, износилось место, на котором пристыкован редуктор. Можно сделать замену штанги, или просто примотать изоляционной лентой там, где вы видите крепление.

Вал и нож не крутится, или начинает движение, а потом при увеличении нагрузки происходит остановка вала. Это свидетельствует о том, что зубцы шестеренки сломаны или износились. В этом случае замените испорченные детали.

Как отрегулировать карбюратор на бензокосе

Дальнейшая настройка карбюратора бензокосы своими руками выполняется регулировочными винтами. Всего их три:

Правый (L) – регулировка топливной смеси для низких оборотов.

Нужно найти максимальные обороты на холостом ходу. Для этого неспешно выворачивают винт (L) вправо и влево.

Для регулировки поворачивают винт на четверть оборота обязательно против часовой стрелки.

Нижний (T) – отвечает за регулировку двигателя на холостом ходу.

• по часовой стрелке – увеличение,
• против часовой – уменьшение.

Для правильной регулировки именно холостого хода характерно:

• устойчивая работа холодного двигателя,
• не завышенные обороты горячего двигателя,
• для триммерной головки большой запас оборотов,
• устойчивая работа двигателя при смене положения (резкое подъем или спуск ножа).

Левый (Н) – регулировка смеси на высоких оборотах. (Винт настраивают последним).

От левого винта (Н) зависит общая регулировка максимальных оборотов, мощности двигателя, температуры и расхода бензина.

Настройка карбюратор бензокосы с последним винтом выполняется так:

1. Открыть дроссель на полную, при этом выдать полный газ. Поворачивать винт по часовой до тех пор, пока не упадут обороты (в этом случае ориентируют на слух).
2. Повернуть винт как можно медленнее против часовой до неровной работы двигателя.
3. Затем обратно повернуть совсем немного, едва услышав стабильную, ровную работу.
4. Для более наглядного применения навыков удобнее рассмотреть работу опытного пользователя:

Интересно, что с точки зрения автора видео, настройку (ее правильность) определяют по цвету свечи, а не только по оборотам и стабильности двигателя.

Типы редукторов

Если говорить про снегоуборочные машины, то для них предусмотрена возможность применения 2 типов редукторов.

• Обслуживаемые. Их можно разбирать и собирать своими руками. Делают это с целью заменить изношенные компоненты, либо поменять смазочный материал внутри. Элементы обслуживаемых редукторов обычно изготовлены из бронзы, из-за чего процесс износа у них довольно длительный. Обслуживаемый редуктор считается более надёжным, поскольку при соблюдении основных правил эксплуатации, а также ухода, он может прослужить длительный период времени. Потому производители из таких стран как США, Япония и ряда европейских государств отдают предпочтение обслуживаемым редукторам при сборке своих снегоуборщиков.
• Необслуживаемые. Здесь уход не требуется. Но конструкцию нельзя разобрать для ремонта или профилактики. У необслуживаемого редуктора ограниченный срок службы. В случае поломки не остаётся ничего другого, кроме как снять его и заменить. Иных вариантов не предусмотрено. Чаще всего необслуживаемые элементы встречаются на бюджетных корейских снегоуборщиках, а также на китайской технике.

Фактически выбор очевиден. Если хотите получить более ресурсный и долговечный снегоуборщик, отдавайте предпочтение моделям, где используется обслуживаемый вид редуктора.

Что делать если не заводится двигатель

Если не удается завести бензокосу, то первым делом надо проверить наличие топлива в баке и его качество. Для заправки инструмента рекомендуется использовать качественный бензин, приобретенный на автозаправочных станциях, марка которого должна быть не ниже АИ-92. Экономия на дешевом топливе может привести к поломке цилиндро-поршневой группы, на ремонт которой может уйти треть от стоимости самой мотокосы

Не менее важно и правильно готовить топливную смесь из бензина и масла. Пропорциональное соотношение данных компонентов смеси указано производителем в руководстве. Не стоит готовить топливную смесь в больших объемах, так как при долгом хранении теряются ее свойства

Лучше использовать свежеприготовленную смесь

Не стоит готовить топливную смесь в больших объемах, так как при долгом хранении теряются ее свойства. Лучше использовать свежеприготовленную смесь.

При приготовлении топливной смеси масло заливаем в бензин с помощью медицинского шприца, позволяющего точно соблюсти необходимую пропорцию компонентов. Загрязнение топливного фильтра в баке может также препятствовать работе двигателя бензокосы. Поэтому при возникновении проблем с запуском мотора проверьте состояние фильтра. При необходимости произведите замену фильтра. Запрещается входящий патрубок оставлять без топливного фильтра.

Также в проверке нуждается и воздушный фильтр. При загрязнении деталь снимается, в полевых условиях промывается в бензине и ставится на место. На даче или дома фильтр можно промыть в воде, используя моющие средства. После этого фильтр прополаскивается, отжимается и сушится. Высушенный фильтр смачивают небольшим количеством масла, используемого для приготовления топливной смеси. Излишки масла удаляются путем сжатия фильтра руками. Затем деталь устанавливается на место. Снятая крышка ставится обратно и закрепляется винтами.

Воздушный фильтр, промытый в топливной смеси, отжатый и высушенный, устанавливают на место в пластмассовый корпус и закрывают крышкой

Если все вышеперечисленные процедуры проведены, а двигатель не заводится, то отрегулируйте его обороты на холостом ходу, подкручивая винт карбюратора

В видеоролике, размещенному в начале статьи, этому вопросу уделяется внимание

Неисправности и способы устранения

1. Сильный (или быстрый) нагрев. Основная причина – отсутствие смазки. При обнаружении такой неисправности следует добавить смазывающий материал и обкатать инструмент в щадящем режиме.
2. Повышенная вибрация, пошатывание редуктора. Причина – механическое повреждение. Устраняется путем стягивания корпуса или его замены.
3. Присутствие стука, люфта или заедания при вращении вала. Причины неисправности – разрушение подшипника, повреждение пыльника. Для предотвращения появления таких дефектов следует смазывать редуктор триммера. Чем и с какой частотой производить смазку – указано в инструкции от производителя.
4. Заклинивание ножа триммера при высоких нагрузках. Причина – износ зубьев. Устранить данную неполадку невозможно. Требуется полная замена механизма.

Виды редукторов на триммер

1. Волновые.
2. Цилиндрические.
3. Планетарные.
4. Червячные.
5. Спироидные.
6. Конические.
7. Комбинированные.

Стоит отметить, что базовыми компонентами цилиндрических механизмов являются зубчатые цилиндры. Большинство триммеров оснащаются червячными редукторами, но многое зависит от решения производителя и прочих особенностей.

Особенностью планетарного типа передач является соосное расположение валов, тогда как конические объекты имеют перекрещивающееся размещение. Зубчатая передача актуальна только для тех агрегатов, которые используются в определенных температурных условиях. Более того, для них любое механическое повреждение может стать фатальным.

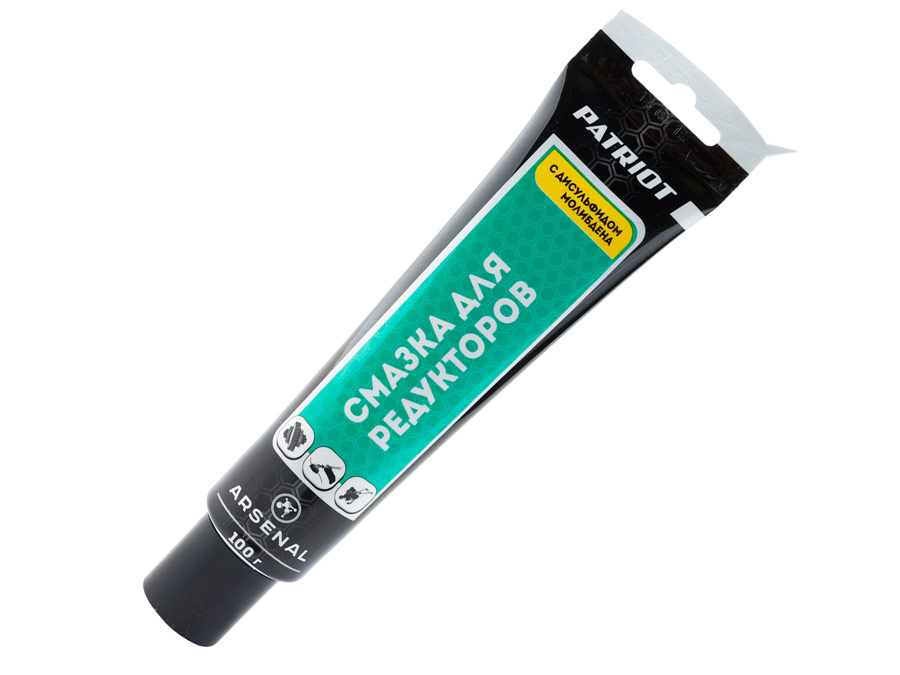

Смазка для редуктора триммера. Чем и как смазать?

Иногда, в разгар интенсивных работ по скашиванию травостоя, ваш триммер начинает издавать неприятные, скрежещущие звуки. Это жалуется на отсутствие смазки редуктор – наиболее интенсивно нагруженный узел устройства. А вскоре за этими «предупреждениями» может последовать и заклинивание привода…

Какую смазку следует использовать для редуктора триммера?

В процессе работы механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травы (иногда – с грязью), динамическими, ударными нагрузками вследствие постоянно изменяющегося крутящего момента. Смазка для редуктора триммера должна в полной мере учитывать эти особенности, поэтому подбор марки должен быть строго индивидуальным.

В расчёт принимаются следующие факторы:

1. Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки…
2. Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
3. Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
4. Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

Расход смазочного материала зависит также от температуры, при которой он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки достаточно.

Считается, что универсальной смазки для редуктора триммера не существует, однако это не совсем так. На самом деле подходящим смазочным составом будет тот, в котором присутствуют следующие компоненты:

• Противоизносные добавки, в составе которых отсутствует токсичный свинец;
• Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
• Только минеральные (неорганические!) масла, с высокой степенью очистки.

Упомянутым требованиям в полной мере отвечают литиевые смазки Gear Grease OREGON или Champion EP-0, отечественные композиции Олео-Мас, Литол -24, либо Азмол 158, а также те, что рекомендуются производителем конкретной модели триммера.

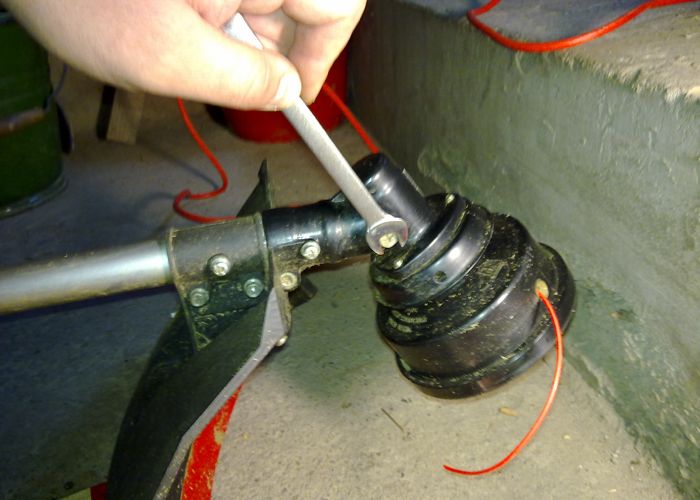

Как смазывать редуктор триммера?

В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,5…2 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.

После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 10…15 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.

Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. И только потом наносить новую смазку. После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.

Типовые неисправности электрических триммеров

Триммер не режет траву. Чаще всего виновником проблемы является вышедший из строя режущий инструмент. Если вы используете триммер с металлическими ножами (фрезами), скорее всего, они затупились и нуждаются в заточке. Если трава срезается триммерной леской – замените изношенную леску новой.

Устройство сильно вибрирует при работе. Скорее всего, частицами скошенной травы забилось посадочное гнездо катушки или же она сама вышла из строя. В первом случае следует снять катушку и очистить от засора посадочное гнездо. Во втором – заменить вышедшую из строя деталь исправной. Если не имеете опыта разборки триммера, лучше поручите это сделать профессионалам.

Электрический двигатель триммера не включается в работу. Первым делом проверьте наличие напряжения в сети электропитания, исправность вилки и шнура

Особое внимание обращайте на следы оплавления, перегиба кабеля и нарушенную его изоляцию. Если они исправны, возможно, износились графитовые щетки двигателя

Неисправные элементы следует отремонтировать или заменить новыми.

Лопастной нож перестал вращаться. Если электрическая часть не виновна, то будет лучше обратиться за помощью в сервисный центр.

Качественный сервис и правильное хранение бензосилки

Как правильно эксплуатировать, производить сервисное обслуживание в домашних условиях, и условия хранения данного механизма, мы расскажем об этом далее.

Когда вы используете и эксплуатируете свою незаменимую косилку, смотрите, в каком состоянии находится система, которая охлаждает двигатель. Чистота – залог успеха. Все детали должны быть не загрязнены, вовремя удаляйте лишнюю грязь, и избыточную налипшую траву. Цилиндрические ребра, корпус стартера также постоянно держите в чистоте.

Не пренебрегайте данными правилами, и двигатель в вашем устройстве прослужит достаточно длительное время, так как он не будет перегреваться.

Перед тем, как начнете очищать двигатель, оставьте его на некоторое время, чтобы у него была возможность охладиться. Сверху загрязнения очищайте щеткой, у которой имеется мягкий ворс. Все пластмассовые детали желательно обработать при помощи специальных растворителей. Или можете применить любое моющее средство. Керосин тоже подойдет.

Весенний, летний сезон закончился. Вашу бензокосу нужно подготовить на хранение. Время до следующего сезона достаточно долгое. Что для этого требуется сделать?

Сливаете абсолютно все топливо из бака. Небольшое количество топливной смеси все равно останется. Чтобы избавиться от него, запустите двигатель, и пусть некоторое время он будет включен. Все остатки топлива в карбюраторе сгорят без остатка.

Теперь настало время тщательно вычистить от грязи и пыли бензокосилку. Со спокойной совестью инструмент прячется в кладовку и ждет нового весеннего сезона.

Как правильно выбрать смазку

Теперь о том, чем нужно смазывать на снегоуборщиках редуктор шнека и какие требования предъявляются к смазочному материалу.

Редуктор имеет подвижные элементы. И для их слаженной и эффективной работы требуется качественная смазочная жидкость.

Если заглянуть в руководство по эксплуатации, а также почитать комментарии производителей снегоуборочной техники, то многие из них сходятся во мнении, что оптимальным решением для смазки редуктора выступает трансмиссионное масло. А вот от Литола и других похожих составов, которые привлекают покупателей в основном доступной ценой, лучше отказаться. Да, в других механизмах они могут справляться с возложенными обязанностями. Но в случае с редуктором снегоуборщика дешёвая смазка не даёт нужный уровень защиты. А при низких температурах и вовсе замерзает. Для редукторов предусмотрены специальные смазочные материалы. Именно на них и следует опираться.

Касательно масел для редукторов снегоуборщиков есть несколько требований, которыми должны соответствовать используемые составы.

• Морозостойкость. Одно из главных требований. И это легко объяснить. Снегоуборщики созданы для работы со снегом. А потому эксплуатируют их в зимний период, часто при отрицательных низких температурах. Чтобы смазка справлялась со своими задачами, она должна быть стойкой в отношении даже сильного мороза. Структура состава не должна нарушаться.
• Текучесть. Достаточная текучесть обеспечивает возможность рабочей жидкости проникать во все щели и зазоры, пазы и отверстия. Так трущиеся элементы будут постоянно смазанными. А это означает снижение трения и увеличение срока службы.
• Вязкость. Нужен баланс между текучестью и вязкостью. Если за счёт текучести смазка проникает ко всем элементам, то за счёт вязкость на поверхностях образуется прочная защитная плёнка.

Если вы не знаете, чем лучше смазывать редуктор шнека на своём снегоуборщике, первым делом загляните в руководство по эксплуатации снегоуборочной техники. Производитель должен указывать, какое масло заливать в двигатель, что использовать для обслуживания редуктора, его периодичность и прочее.

Выбор смазки во многом зависит от того, какой тип редуктора используется на конкретном снегоуборщике.

Чтобы узел прослужил максимально долго и эффективно, отдавайте предпочтение специальным смазкам. В приоритете редукторные или графитовые. А вот солидол и подобные ему составы лучше не применять. Да, цена будет внушительная, но она себя оправдает в полной мере.
