Какой бензопилы подходит катушка зажигания

Устройство заводской системы зажигания бензопилы

Система зажигания бензопилы изначально состоит из нескольких постоянно работающих элементов.

В их перечень входит:

  • свеча штатного зажигания;
  • магнето;
  • электрическая проводка, соединяющая оба элемента между собой;
  • клавиши управления, которые нужны для отключения работающего двигателя.

Магнето – это один из стандартных видов генератора, образующих переменный ток. Оно необходимо для подачи электрической не переменной энергии на штатную свечу зажигания. Непосредственно магнето состоит из заводского постоянного магнита и обмотки блока индуктивности, установленной неподвижно. Магнит крепиться на заводском маховике, который приводиться в движение одновременно с началом вращения коленчатого вала двигателя бензопилы.

Электронное магнето в заводских системах зажигания хозяйственных бензопил изначально могут быть двух видов:

  • контактные магнето – у них к штатной свече подключен непосредственно первый штатный вывод заводской высоковольтной обмотки. При этом второй вывод ориентируется на землю непосредственно через встроенный механический выключатель. В нужный момент отдельный элемент устройства принудительно разводит контакты. Чтобы предотвратить перегрев и случайное окисление заводских контактов электропроводки прерывателя, к электросхеме системы зажигания изначально подключается отдельный конденсатор.
  • бесконтактные магнето – основными их элементами служат управляющие элементы, которые выступают в роли регулировщиков подачи напряжения. В устройство входит туристор, который пропускает только ток, напряжение которого не превышает заданную величину. Во время открывания туристора конденсатор начинает разряжаться, в результате чего в витках первичной величины образуется ток. Вся электрическая сеть бесконтактного магнето функционирует в режиме кратковременных импульсов. Каждый импульс образуется одновременно с полным оборотом коленчатого вала двигателя и движением цилиндра бензопилы.

Независимо от типа магнето, система каждой бензопилы требует регулярного осмотра и регулировки. Это помогает избежать сложной поломки и дает возможность продлить сроки эксплуатации узла.

Выставление зазора катушки зажигания.

В большинстве современных моделей бензопил и триммеров не требуется выставлять угол опережения зажигания. Он задается специально определенными местами для проточек на маховике и хвостовике коленвала под шпоночное соединение этих двух деталей. В месте соединения этих деталей нередко возникают следующие неисправности:

      • разбиваются посадочные места под шпонку на маховике и коленвале
      • шпонка изнашивается и коленвал проварачивается на шпонке

В результате обе детали (в зависимости от состояния) в случае неисправности потребуется заменить. К таким проблемам нередко приводит и слабо затянутая гайка, удерживающая маховик на коленвале.

Необходимо лишь правильно выставить зазор между маховиком и катушкой зажигания. В зависимости от модели инструмента величина зазора может быть разной. Обычно он составляет 0,2-0,4мм

Важно
: зазор устанавлливается со стороны магнитов и модулем зажигания. Поскольку маховик круглый, то обычный автомобильный щуп для этих целей не подойдет

Технически грамотно было бы выставлять зазор по специальному шаблону. Но не всегда есть возможно его приобрести. Покупать столь недешовый шаблон для одноразового применения неразумно. Вместо фирменного шаблона можно использовать полоску от пластиковой бутылки из-под воды. Вырезайте полоску из бутылки в том месте, где нет рельефного тиснения. Можно использовать и пластиковую карту (не слишком толстую).
Далее действия по выставлению зазаора примерно одинаковые как для бензопил, так и для триммеров:

  1. Ослабьте болты крепления зажигания.
  2. Подведите магниты на маховике к катушке зажигания
  3. Зажав между маховиком и катушкой пластину затяните крепежные болты.
  4. Удалите полоску
  5. Прокрутите маховик на 360 градусов несколько раз, контролируя, чтобы он нигде не цеплял за катушку.

Все. Зазор между катушкой и маховиком выставлен. Перед сборкой проверните маховик и убедитесь, что он нигде не цепляет.

Замечание: не используйте в качестве шаблона бумагу. Она не обладает должной упругостью, при затяжке обязательно деформируется и зазор будет неверным.

Ремонт катушки зажигания невозможен и нецелесообразен. Ниже приводится список катушек зажигания, которые можно купить на нашем сайте.

Проверьте состояние и при необходимости замените на новые

– на удивление нужный инструмент, с помощью которого можно выкосить не только лишь маленькую поляну перед домом, да и целый газон больших размеров. К огорчению, в этом мире нет ничего нескончаемого, а поэтому вы сможете столкнуться с тем, что триммеры бензиновые
не заводятся.

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

  • магнето, или заводской катушки зажигания;
  • свечи с предустановленным колпачком;
  • электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
  • клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

  • контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
  • бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

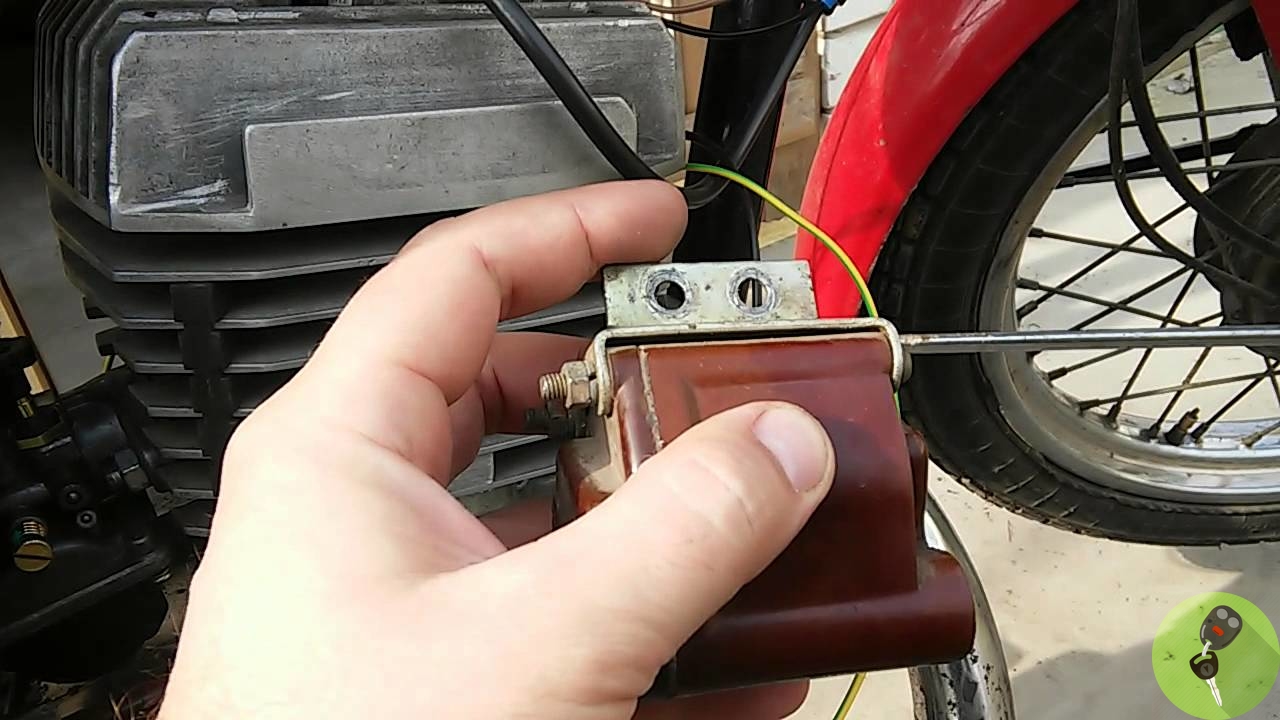

Особенности выбора мотоциклетных катушек зажигания

Повышающими трансформаторами для искрообразования оснащаются не только автомобильные двигатели внутреннего сгорания, они присутствуют в:

  • лодочных моторах;
  • мопедах и мотоциклах;
  • газонокосилках;
  • бензопилах;
  • электрических генераторах.

Если вы подбираете катушку зажигания для мопеда Верховина, обычно в нем устанавливалась Б-300, то обратите внимание, что устройство с похожим названием Б-300Б имеет меньшее количество витков в обмотке возбуждения. Поэтом замена Б-300 на Б-300Б невозможна

Обычно двигатель даже не заводится. Но если Б-300 заменить аналогичным устройством от мотоцикла ИЖ, мотор будет отлично работать.

В советских мотороллерах типа «Муравей», «Турист» использовались бобины Б-51. От автомобильных устройств, она отличается, тем, что на первичную обмотку подается не 12, а 6 вольт. Своим устройством Б-51 ничем не отличается от других мотоциклетных катушек. Многие владельцы мотороллеров с катушками Б-51 меняют их на автомобильные 12-вольтовые. Коэффициента трансформации достаточно, что бы образовывать качественную искру, не хуже чем от Б-51.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

  • Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
  • Заметно упала мощность бензопилы;
  • При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
  • Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
  • Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

  • Выкрутите свечу, наденьте на нее кабель зажигания;
  • При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
  • Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

  • Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
  • Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
  • Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
  • Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
  • Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

  • Диагностируем неисправность;
  • Демонтируем защитную крышку;
  • Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
  • Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
  • Определяем на маховике участок с магнитом;

  • Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
  • Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
  • Устанавливаем защитную крышку и проверяем наличие искры на свече;
  • Ввинчиваем свечу, заводим бензопилу;

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

  1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
  2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
  3. Затяните болты до конца.

Регулируем зажигание: с чего начать?

Если в один прекрасный момент бензопила вдруг не завелась и это не единственный такой случай, значит регулировка зажигания бензопилы будет как никогда к стати. Ее необходимо производить в такой последовательности:

Исследовать свечу на неисправности

Работоспособные свечи всегда сухие.
Обнаружив, что свеча достаточно влажная, стоит переключить свое внимание на карбюратор, неполадки которого могут привести к заливу свечной части и предотвращать искропоявление. Наличие темноватого налета — сигнал о том, что имеются проблемы в цилиндропоршневых элементах мотора.
Если же предыдущий пункт проверки не дал видимых результатов, следующим шагом нужно проверить, есть ли искра

Чтобы это сделать, необходимо к цилиндру придвинуть кабель, идущий от свечи. В момент малого зазора между этими частями обязательно выделяется искра.
В случае отсутствия искры, переходим к проверке напряжения. Его отсутствие может означать лишь одно – целостность провода нарушилась.
Если высоковольтный кабель исправен, стоит перепроверить угол установки зажигания, ведь его несоблюдение может стать причиной того, что искра либо «спешит», появляясь слишком рано, либо «запаздывает», не успевая зажечь топливо.
Ведь все ведущие специалисты делают акцент на том, что отрегулированный зазор между маховиком и катушкой зажигания – основа своевременного образования искры, и как результат – беспроблемного пуска мотора и бесперебойной работы.
Другой вариант, который необходимо учитывать, проверив и исправив все предыдущие пункты, — это сама свеча, которая могла износиться и требовать замены на новую. Доброкачественная искра от новой работающей свечи внешне напоминает молнию. Если же она тусклая, стоит подробно изучить качество искры.

Для этого высоковольтный провод подсоединяют напрямую к свече. Далее рывкообразными движениями запускают стартер. По итогам наблюдений можно сделать вывод, нужно ли менять свечу, или нет.

Назначение и принцип работы

Катушка зажигания позволяет преобразовать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого невозможно получить искру. Она может иметь от 1 до 3 лепестков в затворе электрического пробоя. В зависимости от технических характеристик силовой установки, зазор пробоя может находиться в пределах 0,4−1,1 мм.

Чтобы обеспечить уверенное зажигание, напряжение электрического импульса должно составлять минимум 10 кВ. При этом следует помнить о возможном падении напряжении в проводниках и поэтому катушка должна вырабатывать импульс в 12−20 кВ.

Такое напряжение может представлять серьезную опасность для людей и особенно это касается тех, кто страдает различными сердечными недугами

Выполняя проверку неисправной катушки, необходимо проявить максимальную осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

Принцип работы этого элемента напоминает автотрансформатор. Для создания первичной обмотки используется медный провод, покрытый изоляционным лаком. Чаще всего количество витков составляет 100−200. Вторичная обмотка состоит из более тонкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки вращается кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит короткое размыкание, через первичную обмотку проходит ток большой силы. Это приводит к появлению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечи.

Сегодня ситуация изменилась и производители активно используют вместо прерывателей более надежные устройства, например, датчик Холла. Если пользователю нужно знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что выполняется для тестирования автомобильных свечей.

Способы проверки модуля зажигания.

Единственно верный способ диагностики исправности катушки зажигания это замена ее на заведомо рабочий тестовый образец: если после замены все работает как надо, то дело было в катушке. Если у вас таковой нет, то движемся дальше.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, на время проведения проверки отсоединить управляющие провода от катушки.

  1. Измерение сопротивлений катушки.
    Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Как говорилось выше, их неисправность может проявлятся только при нагреве. Для корректного измерения модуля необходимо отключить от него бронепровод и колпачек, что сделать без последствий не получится. Одним словом, достоверные измерения возможны, когда известны правильные параметры и проводятся они в рабочих условиях.
  2. При помощи прибора, проверяющего наличие искры.
    Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах. Как пример, тестер системы зажигания от Штиля ZAT 4. Цена 30-50$.
  3. При помощи свечи.
    Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот метод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не “под давлением” и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
  4. “Варварский” способ
    . Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка – его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.

расположите гвоздь в 6-7мм от цилиндра.

«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.

смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.

Важные моменты:

Свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Если имеются электронные узлы в системе зажигания, то такой метод может вывести их из строя

Расстояние между гвоздем и цилиндром моделирует компрессию и диэлектрические свойства топливной смеси. Расстояние 6-7мм примерное и может отличаться на разных моделях изделий.

Философия способа: должен быть большой зазор между гвоздем и цилиндром, искра должна быть «сильная» и ярко голубая

Чтобы не пользоваться гвоздем можно самостоятельно изготовленный пробник. Для этого понадобиться новая заведомо рабочая свеча. Увеличте в ней зазор до 4-5 мм. Далее одеваем на нее колпачек, прикладываем к двигателю и оцениваем качество искры. Она должна быть “сильной” – четка и яркая. В условиях высокого давления и температуры она сможет поджечь топливную смесь.
Слабая же искра это не сделает. Воспламенение происходит позже или не происходит вовсе. Возникает неровность в работе двигателя, мотор не набирает обороты, возникает вибрация, детонация, в стартере может появиться эффект “обратного удара”.

Какой карбюратор стоит на бензопиле Дружба-4

На всех бензопилах Дружба-4 старого образца стоят карбюраторы КМП-100.

КМП-100 примечателен тем, что это был единственный в стране карбюратор для бензопил. Его ставили и на бензопилу Урал. А кроме бензопил Дружба и Урал никаких других в стране не выпускалось и не завозилось. Поэтому карбюратор КМП-100 у нас хорошо знаком. Он прост, надежен, сконструирован с большим запасом прочности.

На моделях бензопил Дружба-4 выпуска после 1993 г можно встретить карбюраторы КМП-100А и КМП-100АП. Сегодня такие карбюраторы можно найти в продаже как в «безымянном» варианте, так и под брендом Rezer. Варианты А и АП существенно отличаются как между собой, так и от КМП-100 и 100У.

Устройство

КМП-100 можно считать карбюратором нового поколения, несмотря на возраст. На нем впервые в стране была применена эластичная мембрана вместо поплавка. До того на бензопилах применялись поплавковые карбюраторы, как на всех двухтактных двигателях (мопеды, мотоциклы и т.д.). В поплавковом карбюраторе при наполнении накопительной камеры карбюратора всплывает поплавок, и его игольчатая ось перекрывает подачу топлива.

Карбюратор КМП-100 выполнен по классической схеме.

  • Корпус с каналами для поступления топлива и воздуха, накопительной топливной камерой и камерой смешения топливно-воздушной смеси (труба Вентури).
  • Крышка корпуса.
  • Дроссельная (газовая) заслонка.
  • Жиклер с калиброванным отверстием.
  • Эластичная мембрана.
  • Коромысло с клапаном, перекрывающим подачу топлива из бензобака при наполнении камеры карбюратора.
  • Два регулировочных винта.
  • Прокладки.

Принцип работы

Карбюратор КМП-100 обеспечивает работу ДВС в трех режимах:

  • Холодный запуск.
  • Малые и средние обороты.
  • Максимальные обороты (газ на всю).

До запуска двигателя подача топлива в двигатель перекрыта мембраной, связанной с клапаном.

Перед запуском топливо подкачивают вручную кнопкой подкачки (подсос или праймер).

При запуске и работе двигателя ход поршня создает разрежение в диффузоре карбюратора. Из-за разницы давления мембрана изгибается, давит на клапан и открывает подачу топлива.

Топливо смешивается с воздухом и за счет вакуума, образовавшегося при ходе поршня, засасывается в камеру сгорания.

Чрезмерно обогащенная смесь может не выгорать полностью из-за недостатка кислорода. Это приводит к перерасходу топлива или к заливу свечи зажигания.

В обедненной смеси мало бензина. Двигатель не может работать на полную мощность, смесь сухая, поршневая система перегревается и быстрее изнашивается.

Обороты двигателя регулируются положением дроссельной заслонки в карбюраторе. Когда она открыта полностью, топливно-воздушная смесь поступает без ограничений (газ на всю).

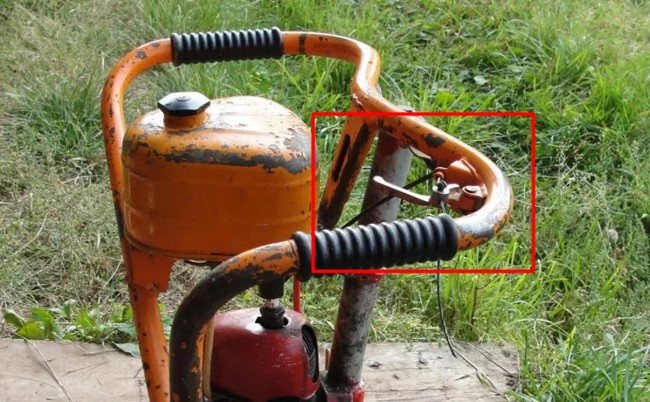

Курок газа, который регулирует открытие заслонки

Когда она закрыта, топливо поступает по минимуму и двигатель работает на холостых оборотах.

Из какого материала сделан карбюратор бензопилы Дружба-4

При сборке карбюратора КМП-100 используют детали из разных металлов.

  • Корпус карбюратора КМП-100 отлит из сплава алюминия и цинка.
  • Винты регулировки и крепления выполнены из стали.
  • Жиклер с калиброванным отверстием сделан из латуни.
  • Мембрана сделана из эластичного бензостойкого пластика.
  • Дроссельная заслонка выполнена из сплава на основе стали, с добавками для устойчивости к окислению и коррозии.
  • Прокладки вырезаны из паронита.

Корпус более современных карбюраторов КПМ 100У мог быть отлит из алюминиевого сплава с добавлением магния для облегчения веса.

Как Проверить Катушку Зажигания Газонокосилки

Как проверить катушку зажигания газонокосилки

Запчасти для бензопил и триммеров с доставкой почтой Рф по всей стране наложенным платежом. СДЭК, ПЭК, Деловые полосы по предоплате

  • Запчасти для бензопил
  • Цилиндро-поршневые группы бензопил
  • Карбюраторы бензопилы
  • Стартеры для бензопил
  • Катушки зажигания бензопил
  • Крышки тормоза цепи бензопил
  • Натяжители цепей
  • Сцепление бензопил
  • Маслонасосы
  • Коленвалы бензопил
  • Маховики бензопил
  • Подшипники бензопил
  • Сальники и прокладки бензопил
  • Рессоры бензопил
  • Остальные узлы и детали бензопил
  • Пробки (крышки) баков бензопил
  • Глушители бензопил
  • Запчасти для триммеров
  • Цилиндро-поршневые группы триммеров
  • Карбюраторы для триммеров (бензокос)
  • Стартеры для триммеров (бензокос)
  • Катушки зажигания триммеров (бензокос)
  • Сцепление триммеров (бензокос)
  • Маховики триммеров (бензокос)
  • Редукторы триммеров (бензокос)
  • Коленвалы триммеров (бензокос)
  • Элементы штанги и ручки
  • Сальники и прокладки триммеров
  • Глушители триммеров (бензокос)

Отбор по моделям

  • Бензопилы
  • Запчасти на китайские бензопилы 45, 52 куб.см
  • Запчасти на китайские бензопилы 38 куб.см
  • Запчасти на китайские бензопилы 25 куб.см
  • Запчасти на китайский Штиль 660
  • Запчасти на Партнер 350, 351, 352, 371
  • Запчасти на Партнер 340S, 350S, 360S
  • Запчасти на Хускварна 137, 142
  • Запчасти на Хускварна 230, 235, 236, 240
  • Запчасти на Хускварна 365, 372
  • Запчасти на Штиль 180
  • Запчасти на Штиль 210, 230, 250
  • Запчасти на Штиль 290
  • Запчасти на Штиль 361
  • Триммеры
  • Запчасти на китайский триммер 33, 43, 52 куб.см
  • Запчасти на китайский триммер 26 куб.см
  • Запчасти на Хускварна 125, 128
  • Запчасти на Фаворит Т283, Т284

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

  • зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
  • загрязенность токопроводящих частей и узлов
  • исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
  • проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть «подручными» способами. Помните: любые «сопли» в этом месте понижают качество электронной дуги свечки
  • проверьте исправность свечки. Качество нашего бензина не позволяет свече «длительно жить»
  • проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

  1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
  2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
  3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
  4. Далее оператор должен аккуратно извлечь шаблон.
  5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
