Варианты исполнения выгребной ямы
Существуют два основных варианта исполнения выгреба:
- без дна;
- с дном.
При устройстве выгребной ямы своими руками без откачки, подразумевается впитывание отходов через открытое дно в почву. Для сборки такого выгреба могут использоваться бетонные кольца, старые покрышки, металлические бочки, кирпич, монолитный бетон или бетонные блоки. В случае с выгребом, который требуется периодически откачивать, используют готовые пластиковые емкости.
Чтобы выбрать подходящий вариант для участка, нужно разобраться в особенностях и ключевых отличиях двух систем.
Выгреб с естественной фильтрацией
Чаще всего выгребные ямы без дна собирают из железобетонных колец. Этот материал долговечен, не боится агрессивной среды, легко монтируется.
Такая система подойдет как для сезонного, так и постоянного проживания. Кольца устанавливают на песчано-гравийную подушку, которая осуществляет фильтрацию стоков, пропуская их через себя в почву. Для повышения качества очистки, в такие выгребы рекомендуется заливать растворы с анаэробными микроорганизмами.
Яму с открытым дном размещают на расстоянии не менее 5 м от фундамента строения и 20 м от источника водоснабжения. Глубина котлована зависит от уровня пролегания грунтовых вод, нижняя часть должна быть ниже УГВ не менее чем на 0,5 м.
Выгребы с открытым дном следует согласовывать в соответствующих службах, в противном случае владельцы рискуют получить штраф.
Сравнение выгреба и септика мы уже проводили в этой статье.
Выгреб с дном
Системы с дном устанавливают на территориях с глинистыми почвами и низким УГВ. В этом случае фильтрация стоков через грунт невозможна, а поэтому применяют накопительный вариант. Размеры емкости должны соответствовать уровню водопотребления в доме, но если постоянно проживают более 4 человек, потребуется приобретать специальные канализационные системы.
Материалы: из чего сделать выгребную яму ↑
Самые распространенные материалы для изготовления стенок выгребных ям – бетонный раствор, готовые кольца, кирпич или блоки. Из заводских резервуаров – пластиковые ПВХ емкости, еврокубы.
Заливка бетонного резервуара
Пластиковые емкости: герметичность и простота монтажа ↑
Легкие и простые в транспортировке полимерные резервуары – оптимальный выбор для герметичной канализационной ямы или септика в частном доме. Многослойные стенки – герметичны, а прочность – не уступает бетонным кольцам. Материал не нужно герметизировать и дополнительно утеплять: воздушная подушка между стенками емкости выполняет функцию термозащиты. Выпускают баки различных форм, что позволяет без труда подобрать оптимальный вариант для домашней выгребной ямы.
Монтаж полимерного бака
Малый вес позволяет установить емкость любого размера без помощи специалистов. Монтаж выполняют на подготовленное основание: песчаную подушку или бетонную плиту, установленную на дне. Для дополнительной фиксации пластиковые баки якорят – привязывают к основанию строительными или брезентовыми ремнями. Перед засыпкой котлована обязательно набирают до половины объема воды, чтобы не произошло сдавливания стенок.
Расчет количества и размеров колец для приемного колодца ↑
По заранее просчитанному объему выбирают размер колец для выгребной ямы. Заводские изделия выпускают в диаметрах до 200 см. Соответственно, при выборе герметичной конструкции подбирают максимальный диаметр, чтобы не превысить допустимую глубину.
Емкость из заводских колец
Чтобы упростить процесс обустройства канализации, выбирайте сборные изделия:
Герметичные кольца с дном для укладки без основания – в котлован.
Стеновые изделия с замками позволяют нарастить необходимую высоту без дополнительной герметизации.
Горловины с крышками и встроенными лестницами – для организации доступа к внутренней части.
Альтернатива: кирпич и бетонный раствор ↑
Если устройство приемника происходит одновременно с другими строительными работами на участке, то вместо готовых емкостей используют стандартные материалы – раствор и кирпич. Бетонный раствор – материал, который может быть применен для заливки ямы любого типа. Кирпич – пористый материал, который желательно использовать только для фильтрационных емкостей без дна.

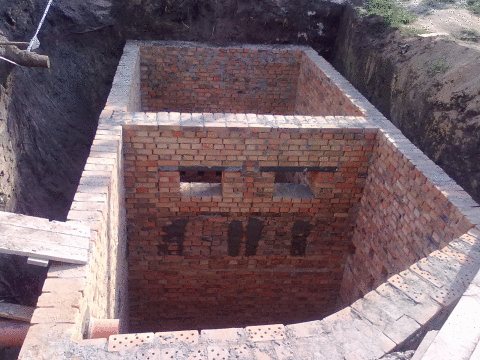

Кирпичная двухкамерная яма с дном
Расчет количества кирпича для обустройства выгребной ямы осуществляют по аналогии с расчетом для строительства стен. После выбора типа кладки просчитывают периметр сооружения и квадратуру каждой стенки. Умножают на количество кирпича в кладке на квадратный метр.
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой.
Сделать это можно двумя способами:
- Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
- Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).
Как установить дренажный колодец?
В дренажном колодце вода проходит третью стадию очистки. Из ёмкости она поступает в почву. Санитарный объект представляет собой яму без дна. Она закрыта со всех сторон слоем песка, мелкого и крупного щебня, геотекстилем:
- выкапывают котлован;
- дно утрамбовывают;
- укладывают на него геотекстиль, песок, мелкий щебень;
- все слои закрывают материей и повторяют насыпку;
- сверху располагают щебень крупной фракции;
- подобную подушку делают и с боковых сторон колодца;
- чтобы вода свободно выходила из ёмкости, в стенах делают отверстия.
Дренажный колодец устанавливают на песчанике. Он хорошо впитывает воду. Если в колодце задерживается жидкость, то необходимо проверить дренажный слой. Он может заиливаться. В этом случае его промывают водой под большим напором.
Выгребная яма предназначается для сбора стока. В ней обязательно делают дно, чтобы нечистоты не выходили наружу. Основание делают из монолитного бетона. В дренажном колодце внизу укладывают подушку, которая задерживает остатки илистого осадка.
Особенности монтажа и эксплуатации септика
К каждой модели септика обязательно прилагается подробная инструкция по его установке. К тому же многие фирмы предлагают свои услуги не только по подбору оптимальной модели, но и оказывают помощь в последующей установке и налаживании системы. Следует отметить, что основные проблемы, возникающие во время эксплуатации септика, связаны именно с неправильным проведением монтажных работ, что наталкивает на мысль доверить все подобные процедуры профессионалам в данной области.
Процедура установки подобного оборудования состоит из следующих этапов:
- Обустройство котлована, предназначенного для размещения основной части системы — септика. Размер и параметры ямы напрямую зависят от модели оборудования и типа грунта, но в любом случае делается донная песочная насыпь высотой около 150 мм (в некоторых случаях укладывается фундамент или плита из бетона). Затем устанавливается септик, наполняется нужным уровнем воды для выравнивания давления и делается боковая песочная засыпка толщиной не меньше чем в 300 мм. Если используется септик-отстойник, то необходимо выкопать фильтрационное поле, которое согласно санитарным нормам располагается на расстоянии не менее 50 м от питьевых источников, 30 м от водохранилищ и 5 м от дома;
- Работы по прокладке труб. Сперва выкапывают траншеи на глубине около 500 мм, в которые, на предварительно сделанную песочную 250 мм насыпь, укладываются все подводящие трубы. Сверху трубы засыпаются примерно таким же слоем песка и при необходимости дополнительно утепляются. В случае использования аэрационного поля, трубы прокладываются по траншеям более значительной глубины, которая зависит от особенностей грунта и подступающих вод.
Стоимость монтажных работ напрямую зависит от приобретённой модели и типа грунта. Например, для установки септика глубокой очистки Тверь 1ПМН рассчитанного на пользование семьёй до 5 человек, стоимость монтажных работ может варьироваться от 20 тыс. руб. в песок до 31 тыс. руб. в плывун. Рассматривая установку септика Танк 3, который является более дешёвым септиком-отстойником предназначенным для использования таким же количеством людей, стоимость монтажа может составлять около 63 тыс. руб., включая работы по организации фильтрационного поля.
ежегодная одноразовая чистка резервуара
Налаживание канализационной системы — это сложная и трудоёмкая работа, конечный результат которой зависит от профессионального подхода и выбора наиболее качественного оборудования. Не смотря на достаточно высокую стоимость септиков их использование крайне приветствуется, ведь именно они позволят создать комфортные условия проживания и обезопасить окружающую среду от негативного влияния результатов жизнедеятельности человека.
Как пройти плывун при рытье колодца?
Плывун – это герметично закупоренная в толще грунта и находящаяся под давлением смесь песка, супесей, коллоидных и глинистых частиц с водой. Толщина такого пласта, залегающего на глубине нескольких метров от поверхности, может быть 2-10 м. Признаком присутствия плывуна можно считать внезапное появление провалов в стволе шахты, её медленное или быстрое заполнение текучей пластичной мокрой песчаной массой.
Почему нельзя трогать плывун?
Плывуны обладают огромной разрушительной силой. Вязкая кашеобразная песчаная масса может очень быстро поглотить человека, находящегося внутри шахты, полностью.
Защита от плывуна
Колодец с плывуном можно достроить, если сразу внутрь шахты опустить бетонное кольцо чуть меньшего диаметра, чем ствол. Дальнейшие работы надо проводить с постепенным осаживанием элементов стены, подкапывая их снизу.
Стыки, во избежание разрывов по швам и деформации шахты, нужно усиленно скреплять металлическими скобами.
Можно при помощи съёмной передвижной опалубки сделать монолитную заливку бетоном.
Чтобы вовремя оказать помощь копателям в случае необходимости, работать нужно бригадой.
Что делать при оползне?
Когда при копке образовывается мощный плывун, шахта почти мгновенно разрушается. Невозможно преодолеть такую полость в грунте даже при помощи промышленного бурения. Лучше, если площадь участка позволяет, попробовать выкопать колодец в другом месте.
Технология установки септика из железобетонных колец
Независимо от того, какой септик по принципу работы (механическая или химическая очистка), общие принципы устройства системы несложные. Например, даже конструкции, состоящие из нескольких отсеков, выстраивают по прямой линии. При этом отсек для приема стоков и следующие резервуары ставят ближе друг к другу, а фильтрующую колонну — на рассчитанном расстоянии.
Установленные септики из железобетонных колец.
Замеры и проектирование
Для расчетов принято использовать трехдневный объем сточных вод, поскольку в течение этого времени они будут проходить очистку внутри системы.
Кроме того, так же, как при устройстве скважины, делается расчет мощности насоса
Принимается во внимание показатель суточного расхода воды, а он составляет 200 л при условии активного использования бытовой техники. Т.е
суточный расход на небольшую семью из 3 человек составляет не менее 2 м³, а на семью из 5 человек понадобится 3-4 м³.
Подготовка необходимых материалов и инструментов
Понадобятся:
- ж/б кольца;
- канализационные трубы;
- изоляционные материалы (причем как рулонные, так и в виде застывающих растворов);
- песок;
- емкость, в которой будет готовиться раствор.
Из инструментов необходимы лопата, кисть, перфоратор, мастерок и др.
Рытье котлована и обустройство дна
Копка котлована для установки септика.
Земляные работы рекомендуется начинать осенью, после того, как наступят первые заморозки. Хотя некоторые считают, что лучше проводить монтаж в самые жаркие летние месяцы .И в том, и в другом случае вынимать грунт будет удобно, поскольку уровень вод низкий. Земляные работы можно выполнять вручную.
Расчеты будут такими же, как в случае со скважиной. Диаметр котлована должен на 50-80 см превышать размеры кольца, чтобы потом можно было делать наружную гидроизоляцию. Что касается глубины, то нужно учитывать высоту колец и фильтрующей подушки (около 30 см).
Установка колец и заделывание швов
Первое кольцо ставят так, чтобы ориентация его стенок была строго вертикальной. Это поможет обеспечить конструкции прочность и устойчивость.
Если для септика выбрали кольцо без дна, то сначала нужно бетонировать дно котлована. Для этого готовят бетонный раствор. Толщина стяжки составляет 30 см. При этом диаметр дна должен быть на 20 см больше, чем размер устанавливаемого кольца.
Затвердевание бетона требует времени. В среднем на это уходит не менее 2 недель. Как только бетон наберет должный уровень прочности, в ствол скважины опускают 1 кольцо. Такие элементы весят много, так что на спуск изделия потребуются усилия 2-3 человек.
Обработанные стыки септика.
Стыки между основанием септика и нижним кольцом нужно промазать слоем гидроизоляции. Чаще всего это водостойкий цементный раствор. Для гидроизоляции используется битумная мастика и пропитка, которая глубоко проникает в бетонные поры.
Ни в коем случае нельзя наносить в качестве пропитки токсичные составы, поскольку они устранят бактерии, необходимые для разложения стоков.
Кольца дополнительно фиксируют с помощью металлических скоб.
Верхнюю часть конструкции утепляют пенополистиролом или изделиями из специальной изолирующей скорлупы.
Монтаж труб перелива
В основе принципа действия переливного септика — движение вод самотеком. Поэтому значение имеет расположение самой высокой точки канализации. Она должна находиться ниже уровня промерзания грунта.
На противоположной стенке резервуара уровень перелива делают на 15-20 см ниже, чем точка подачи.
Для того чтобы подвести канализационную систему, необходимо перфоратором сделать отверстие в стенке кольца. Фиксация осуществляется с использованием монтажной пены, которая удерживает влагу и играет роль демпферной прокладки. Размер отверстия и диаметр конструкции должны соответствовать друг другу.
Этот вход в резервуар нужно тщательно герметизировать. Кроме того, входные трубы, ведущие к дому, и переливные обязательно оснащаются тройниками. Это обеспечит легкий доступ к системе в тот момент, когда нужно прочистить ее от засоров. Обеспечивают и теплоизоляцию.
Труб перелива для перелива самотеком.
Ввод в строй
Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.
После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.
Гидроизоляция
Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.
Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)
Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.
Чистка стенок и внутренняя герметизация швов
Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.
Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.
Соединение колец металлическими (лучше из нержавейки) пластинами
После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.
О некоторых особенностях копки колодцев и его чистки смотрите в видео.
Как выбрать место под септик из бетонных колец
До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.
Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых развиваются бактерии, разлагающие органику на безопасные элементы. В
ыбор места под септик регулирует главным образом СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».
Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.
Согласно этим документам, правильный септик из бетонных колец должен строиться как минимум в 50м от скважинной или колодезной шахты, а сброс воды с септика должен быть на расстоянии минимум 30м.
Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.
Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.
Методы рытья и необходимые инструменты
Для копки траншеи используется 2 метода:
- ручной;
- механизированный.
Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.
Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.
Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.
Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.
При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.
В механизированной копке участвует:
- экскаватор;
- баровая машина;
- навесной траншеекопатель.
Процесс и технология рытья траншеи
Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.
Сам процесс рытья несложный:
Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.
Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб
Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления. Разметка траншеи
Разметка траншеи
Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.
Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.
Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.
Схема канализации в траншее:
Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.
Установка бетонных колец
Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.
При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.
На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.
Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист
Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:
- Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
- Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
- После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
- Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.
Рис. 9 Установка бетонных колец для канализации – основные этапы
