Кран Пионер кп 1000, кп 500. Технические характеристики

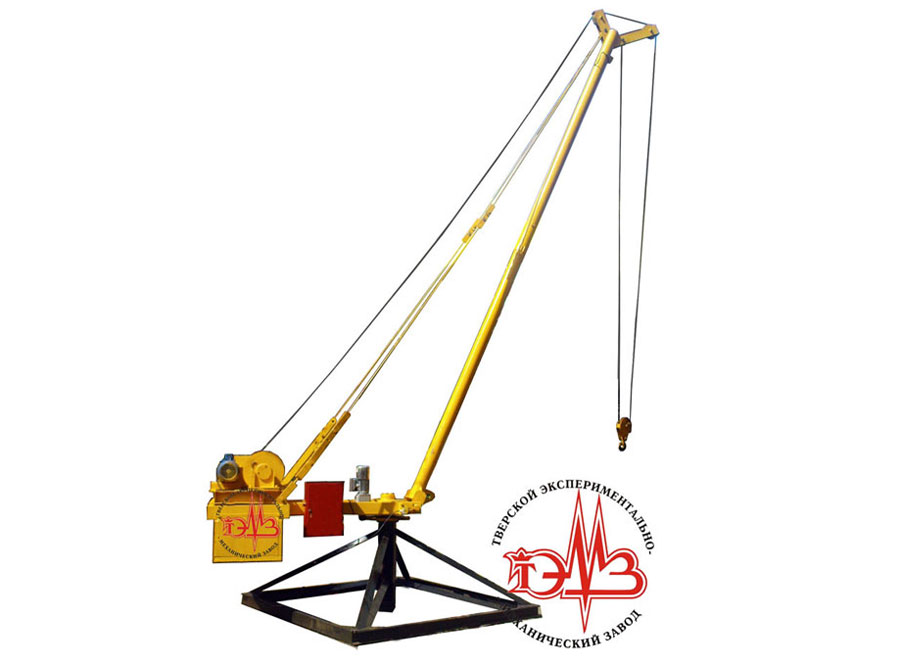

Стреловой кран Пионер

Кран стреловой Пионер

предназначен для подъема различных грузов массой до 500 кг при строительстве и ремонте зданий и сооружений. Самыми популярными и распространенными являются краны Пионер, так как они имеют высокую степень производительности и грузоподъемности, более того, они отличаются особой надежностью.

Краны Пионер станут Вашими незаменимыми помощниками, если Вы планируете заняться строительством здания, в особенности, здания с малым числом этажей. предлагает Вашему вниманию широкий выбор кранов Пионер, грузоподъемность которых варьируется от 500 до 1000 кг. Мы предлагаем аренду крана Пионер.

Краны пионер переставные используются для перемещения и подъема грузов при строительстве жилых домов, магазинов, развлекательных комплексов, при проведении работ по ремонту или отделке. Краны пионер переставные могут быть установлены как на землю, так и на перекрытия зданий.

Особенности крана стрелового Пионер:

— допустимая скорость ветра: при работе — 14 м/с, для нерабочего состояния — 33 м/с (эксплуатация в I-V ветровых районах по ГОСТ 1451-77) — климатическое исполнение «У» категории I по ГОСТ 15150-69 (при температуре окружающего воздуха от -40°С до +40°С). — поставляется без противовесов.

Стрелочный Кран Пионер КЛ-1 — Грузоподъемная техника | Сота-Сталь производство оборудования в Киеве

Краны «Пионер» используются для осуществления механизации погрузочно-разгрузочных и строительно-монтажних работ при сооружениях и зданиях.

Основными элементами конструкции крана «Пионер» являются поворотная рама, стрела, опорная рама, электролебедка и пульт управления. Кран «Пионер» представлен в виде разборной конструкции, что очень удобно при транспортировке и монтаже крана на разных строительных участках.

Прайс-Лист от 01.10.2018 года:

Грузоподъемность до 1 тонны

Цена: 98 000 грн. (с НДС)

(фото может отличатся)

Купить

Грузоподъемность до 1 тонны

Цена: 106 000 грн. (с НДС)

(фото может отличатся)

Купить

Кран «Пионер» можно устанавливать на перекрытиях строящихся зданий, крышах сооружений, в котлованах и т.д. Если кран установлен на перекрытии зданий, то высота подъема ограничивается только длинной троса и емкостью канатоукладчика. При помощи подвесного пульта осуществляется управление краном.

Стреловой кран Пионер — это один из наиболее распространенных кранов применяемых в строительстве. Главными отличиями данного крана являются производительность и грузоподъемность.

Для выполнения грузоподъемных работ на строительных участках, логистических и складских комплексах используют краны «Пионер». Параметры крана «Пионер» регламентируются по ГОСТ 1451-77.Стреловой кран «пионер» можно оснастить как грузоподъемным крюком, так и другими механизмами.

Данный тип кранов выпускается с грузоподъемностью 500, 750, 1000 килограмм, но возможно изготовление кранов с большей грузоподъемностью.

(стационарное исполнение, процесс сборки)

Фото №1 (Кран Пионер)Фото №2 (Кран Пионер)Фото №3 (Кран Пионер)

Условия эксплуатации Крана Пионер:

Для установки крана допустимым уклоном площадки является 3°.Допустимая скорость ветра 14 м/с для рабочего состояния либо 33 м/с для нерабочего состояния.

Температура окружающей среды -40° С до +40° С .

Наше производственное предприятие «Сота-Сталь» производит и разрабатывает почти все модификации кранов «Пионер» согласно регламенту ГОСТ 1451-77, как стандартные проекты, так и по заказу клиентов.

Возможно производство кранов «Пионер» с механическим или ручным поворотом крана. Также кран по заказу можно изготовить с разборной стрелой. Ходовая рама может быть представлена в стационарном исполнении либо оборудована колесами.

Цены, наличие, сроки изготовления и условия поставки кранов «Пионер» Вы можете узнать у наших менеджеров. Телефоны отдела продаж находятся в шапке сайта.

Технические характеристики Крана Пионер КЛ-1

НаименованиеПараметры
Грузоподъемность:1 тонна
Высота:4 м.
Максимальная грузоподъемность на вылете 2,5 метра при двухкратной запасовке:1,0 тонны
Максимальная грузоподъемность на вылете 3,0 метра при двухкратной запасовке:0,8 тонны
Максимальная грузоподъемность на вылете 4,0 метра при двухкратной запасовке:0,5 тонны
Максимальный радиус поворотной платформы:2 метра.
Скорость поворота платформы:1,88 об/мин
Максимальная глубина опускания крюка при однократной запасовке:100 метров
Максимальная глубина опускания крюка при двукратной запасовке:50 метров
Опорный контур:2х2 метра
Максимальная скорость подъема (опускания) груза при однократной запасовке:44,4 м/мин.
Максимальная скорость подъема (опускания) груза при двукратной запасовке:22,2 м/мин.
Угол поворота платформы:360 град.
Привод поворота платформы:ручной

Противовесы в комплект поставки не входят, комплектация производится за дополнительную плату.

Кран «Пионер» удобен в эксплуатации, может работать в комплекте со строительным оборудованием: ящик строительный, бадья для бетона, бетономешалка, и т. д.

Кран Пионер в работе у клиентов:

Телефоны нашего завода:

+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30

Владимир Алексеевич

director@gidropress.com

С этим оборудованием покупают:

  • Стропы грузоподъемные канатные
  • Стропы грузоподъемные текстильные
  • Стропы грузоподъемные цепные
  • Комплектующие для строп грузоподъемных
  • Скобы такелажные
  • Грузовые захваты
  • Средства для крепления грузов
  • Тали

Приглашаем к сотрудничеству представителя в России и Белоруссии!Поможем с реализацией продукции!

Кран пионер 1000 технические характеристики — Спецтехника

Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.

Грузоподъемность, кг5007501000(800;500)в зависимости от наклона стрелы
Высота подъема, м 505050
при установке на земле, м4,54,56
Скорость подъема, м/мин16,88,411,8
Мощность привода, кВт4,04,04,75
Габаритные размеры, м4,2 х 1,7 х 5,44,2х2,0х5,46,1 х 2,14 х 6,5
Масса без к/г, кг3955301070
Масса полная, кг8309651820
Диаметр каната, мм6,9 (ГОСТ 2688)6,9 (ГОСТ 2688)7,8 (ГОСТ 3077)
Количество к/г (48кг.), шт.9915
Вылет, м2,52,52,5;3,0;4,0
Транспортные габариты, мм
Ходовица с поворотной рамой, мм.L-2450хW-1770хH-1325L-2670хW-2180хH-1350L-2850хW-2135хH-1600
Стрела, мм.разборнаяL-5200;Ø-102 L-2700х2L-5200;Ø-102L-2700×2L-6450; Ø-133L-3350×2
Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:

  • на высоту до 4,5 метров с грузоподъёмностью 500 кг и 750 кг;
  • на высоту до 6 метров с грузоподъёмностью 1000 кг.

Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:

  • Целая стрела, имеющая длину 5,2 метра, а также диаметр 102 миллиметра.
  • Разборная стрела на болтовом соединении, имеющая длину 5,2 метра, а также диаметр 102 миллиметра. Болтовое соединение упрощает транспортировку оборудования.

Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:

  • на колесах;
  • без колесной базы (переставной вариант).

Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:

  • 2,5 метра;
  • 3 метра;
  • 4 метра.

С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.

  • отсутствие надобности в регистрации техники в надлежащих органах;
  • в процессе работы, а также обслуживания кранов не нужна специальная квалификация работников;
  • обслуживание производится при минимальных расходах;
  • транспортировка оборудования является быстрой и удобной;
  • стоимость изделий является довольно недорогой;
  • система управления является простой, надёжной.

Стреловой кран «Пионер»

На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.

Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.

Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.

Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото

Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.

Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.

Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.

Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.

Применение

Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.

Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.

На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.

Фото подъемника типа Пионер

Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.

Плюсы и минусы

Преимущества:

    • Простая и максимально надежная конструкция, удобство эксплуатации.
    • Быстрота сборки и разборки – не более получаса.
    • Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
    • Нет надобности регистрировать подъемник в Ростехнадзоре.
    • Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.

Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.

Низкая стоимость, небольшой расход энергии.

Недостатки:

  • Гибко подвешенный груз не всегда создает удобные и безопасные условия.
  • Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).

Устройство

Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:

  1. Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
  2. Страховочные растяжки, грузовой канат, контргруз, электрический привод.
  3. Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
  4. Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).

Схема подъемников типа Пинер

Принцип работы

Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.

Технические характеристики подъемников «Пионер» представлены в таблице:

На видео подъемник «Пионер» в действии:

Стреловой кран «Пионер»

На сегодняшний день является одним из крупнейших производителей грузоподъемного оборудования в России.

Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.

Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.

№ппНаименование продукцииГ/П, кгВ/П крюка, мГлубина опускания, мВылет стрелы, мУгол поворота, градСтоимость, руб. с НДС
1«Пионер-500» стационарный, неразборная стрела5004,5602,736091 000,00
2«Пионер-500» стационарный, разборная стрела5004,5602,736095 500,00
3«Пионер-500» на колёсах, неразборная стрела5004,5602,736095 500,00
4«Пионер-500», КС-500 на колёсах, с разборной стрелой5004,5602,736099 500,00
5Кран КС-500 на колесах, с разборной стрелой, с контргрузами Взять в аренду!5004,5602,5360116 500,00
6Кран КРСП-500 с разборной стрелой, с контргрузами. ПОЛНОСТЬЮ РАЗБОРНЫЙ! Возможно поднятие вручную! В НАЛИЧИИ!!!5004,5502,5360126 500,00
7«Пионер-750» стационарный, неразборная стрела7504,5602,7360127 500,00
8«Пионер-1000» стационарный, неразборная стрела10006603360158 000,00
9«Пионер-1000» стационарный, с разборной стрелой10006603360165 500,00
10«Пионер-1000» на колесах, с неразбоной стрелой10006603360165 500,00
11«Пионер-1000» на колесах, с разборной стрелой10006603360175 500,00
12«Пионер-1000» на колесах, с разборной стрелой, с контргрузами10006603360191 000,00
13Кран КЛ-3 на колёсах, с разборной стрелой (регулируемый вылет стрелы), эл.поворот платформы10007505006602,434,0360205 000,00
14Кран КЛ-3 на колёсах, с разборной стрелой(регулируемый вылет стрелы), эл.поворот платформы, с контргрузами В НАЛИЧИИ!!!10007505006602,434,0360218 500,00
15Кран «Пионер-2000» на колесах, с разборной стрелой, электрический поворот платформы. В НАЛИЧИИ!!!2000170015004,34,54,651004,14,44,6360405 000,00

Пересмотрев многие конструкции стреловых кранов типа «Пионер» (КЛ-3) мы конструктивно поменяли все механизмы крана, уйдя от советских систем конструирования, где закладывались безумные массы конструкций, оставив два принципа – надежность и безопасность эксплуатирования. Все получилось, кран стал востребован многими отраслями промышленности.

Применение

Согласно паспорту, который прилагает к этому стреловому крану производитель, устройство способно легко перемещать всевозможные предметы, практически беспрерывно работая в условиях жары либо мороза. Оборудование легко поднимает на крышу, любой этаж сооружения стройматериалы или монтажные конструкции, которые требуются для выполнения работ, необходимый инвентарь с инструментом, специализированное оборудование.

При выполнении обустройства кровли такой агрегат, имеющий удобную стрелу, способную поворачиваться вокруг оси, поможет быстро и без проблем доставить на поверхность крыши требуемый объем жидкой мастики, современной рулонной кровли, больших тюков утепляющего материала.

Промышленные предприятия нередко используют кран с целью организации ремонтных работ, моментального перемещения всевозможных материалов, неподъемных вручную металлических конструкций. Пользуются такими подъемниками также крупные торговые предприятия, множество оптовых складов.

Краны помогают там быстро выполнять отгрузку потребителям тяжелых товаров, различных пиломатериалов, паллет, загруженных керамической плиткой либо сантехническим оборудованием.

Технические параметры

Подъемные краны моделей «Пионер» являются мобильными поворотными установками, оснащенными электроприводом. Они активно применяются на большинстве строительных площадок. Несомненными достоинствами такой спецтехники стали следующие показатели:

  • простота перемещения оборудования и его сборки;
  • минимальный расход электроэнергии (не более 1,5 кВт);
  • угол поворота стрелового механизма неограничен;
  • грузоподъемность варьируется в зависимости от модификации агрегата;
  • надежность конструкции;
  • присутствие систем безопасности, позволяющих обеспечить безаварийное функционирование техники.

Паспортные технические параметры наиболее распространенных модификаций крана сведены в таблицу:

Параметры5007501000
Стреловой вынос в метрах2,52,54
Допустимая грузоподъемность в момент выноса стрелы на 2,5 м, т0,50,751
Допустимая грузоподъемность в момент выноса стрелы на 3 м, т0,8
Допустимая грузоподъемность в момент выноса стрелы на 4 м, т0,5
Максимальный подъем в момент выноса стрелы на 2,5 м, м4,54,56,2
Максимальный подъем в момент выноса стрелы на 3 м, м6
Максимальный подъем в момент выноса стрелы на 4 м, м5,3
Разница высот между платформой и грузом, ммаксимум 50максимум 45максимум 50
Рабочая скорость передвижения, м/мин16,88,411,8
Угловая величина поворота платформы, °360
Мощность электропривода, кВт444,75
Двигатель для подъема, типэлектрический, асинхронный
Напряжение электросети для подключения, В380
Вариант стрелового поворотаручнойна электрической тяге
Количество противовесов, ед.9915
Полная масса, т1,3451,3551,82
Диаметр троса, мм6,96,97,8
Наружные габариты оборудования в метрах4,2*1,7*5,44,2*2,0*5,46,1*2,14*6,5
Транспортная ширина при передвижении, м1,772,182,135
Транспортная длина в метрах при передвижении2,452,672,85
Транспортная высота в метрах при передвижении1,3251,351,6
Тип стрелыL-5200L-6450
Максимальная толщина в сантиметрах стрелы10,210,213,3

Пионер-2000

Самым усовершенствованным вариантом крана «Пионер» стала модификации 2000. После выполнения модернизации величина допустимой для подъема массы способна достигать показателя в 2 т. Такую спецтехнику производитель выпускает по спецзаказам. Она стала весьма востребованной при ремонте фасадных сооружений, для выполнения монтажа панелей и больших витринных окон на высоте.

Особенностями этой конструкции являются такие параметры:

  1. Наличие электромагнитного гидротормоза.
  2. Обеспечение электрического поворота стрелы.
  3. Присутствие редуктора на силовом агрегате.
  4. Установка лебедки, обладающей четырехкратным резервом прочности.

Учитывая значительную консоль, образуемую стрелой, максимально допустимая грузоподъемность у оборудования следующая:

  • когда вылет 4,6 м — допустимая масса груза 1,5 т;
  • при значении 4,4 м — 1,7 т;
  • с минимальным вылетом в 4,1 м добиваются максимального показателя — подъема 2 т.

Крюк у оборудования можно поднимать на такую высоту:

  • при максимальном вылете — 4,3 м;
  • для среднего значения — 4,5 м;
  • при минимальном вылете — 4,65 м.

Опускать крюк для подъема тяжестей допустимо на 100 м.

Монтаж и эксплуатация механизмов крана

Вначале на подготовленное основание устанавливают опорную раму, в центральное отверстие которой вставляется поворотная ось. Перед этим производят тщательный осмотр подшипников, при необходимости очищают их внутренние поверхности от загрязнений и смазывают.

На ось устанавливается поворотная рама, которая фиксируется на ней при помощи клинообразной втулки. Монтируются противовесы. Горизонтальную поверхность рамы выверяют при помощи строительного отвеса (лучше – лазерного): допустимая неперпендикулярность не должна превышать 35…50% от зазоров, имеющихся между осью и внутренней поверхностью подшипников.

Далее при помощи винтовых стяжек производится установка грузовой стрелы. Для разборных вариантов стрела для проверки работоспособности устанавливается максимально допустимой длины. Стяжки позволяют компенсировать незначительный уклон площадки, где располагается кран «Пионер».

После проверки правильности монтажа стрелы устанавливается механизм подъёма, подключается энергопитание привода лебёдки, и проверяется действие кранового останова: вначале – при холостом перемещении стрелы, а затем – в режиме подъёма и опускания груза с предельной массой.

Завершающим этапом подготовки крана к эксплуатации является установка конечных и путевых выключателей. Конечный выключатель является ограничителем высоты подъёма груза и крепится к стреле. Путевой выключатель управляет электродвигателем намотки каната на барабан, и предотвращает срыв крюка с подвески.

Поворот платформы для крана грузоподъёмностью 500 кг производится вручную, при этом контролируется лёгкость её перемещения. Для остальных модификаций вращение платформы начинается нажатием соответствующей кнопки на пульте управления.

Из соображений техники безопасности запрещается производить все наладочные и основные грузоподъёмные операции во время перемещения крана на колёсиках.

Схема крана

Для изготовления надежного основания с рамой необходимы швеллеры с прямоугольной трубой. Дополнительно нужно приварить уголки, чтобы максимально усилить базу. Поворотные рамы изготовить можно также из швеллера, необходимо только уметь пользоваться сваркой либо пригласить специалиста. Чтобы собрать телескопический узел, требуется смонтировать скользящие направляющие, смазать их специальными средствами, чтобы снизить трение.

После сваривается небольшая площадка прямоугольной конфигурации для балласта. Поднимать груз удобно электромотором, если соединить его вал с лебедкой. Чтобы обеспечить функционирование конструкции, необходимо подобрать минимально допустимые по диаметру тросы.

Шасси, на которое крепится стрела, рекомендуют изготавливать из швеллера. В него устанавливается вал из металлического кругляка на подшипниках, затем вырезается для стрелы посадочное место. Остается закрепить пятиметровый брус металлическими стяжками, а затем поставить на самый конец стрелы шкив, через который перекинуть трос.

Кран Пионер-1000 (380В / без к/г)

Кран Пионер-1000 (380В / без к/г) предназначен для подъема, перемещения, удержания на высоте грузов весом до 1000 кг. Его можно устанавливать на земле и на перекрытиях объектов. При условии монтажа на земле оборудование поднимает груз на высоту до 6 м, при установке на перекрытиях высота подъема составляет 60 м.

Сфера применения:

  • строительство частных домов, коттеджей, малых архитектурных форм;
  • возведение конструкций высотой до 60 м;
  • логистика, погрузочно-разгрузочные операции на производствах и промышленных объектах;
  • реконструкция, ремонт, интервальное обслуживание сооружений, т.д.

Кран адаптирован к условиям российского климата.

Он стабильно работает при температуре от – 40 до +45 С. Его можно использовать в помещениях и на открытых площадках, но при условии, что влажность воздуха не будет превышать 18%, а скорость ветра – 12 м на секунду. Монтаж оборудования проводится на высоте над уровнем моря до 1000 м на горизонтальной поверхности с максимальным уклоном до 3 градусов.

Общее описание, комплектация

Кран Пионер-1000 (380В / без к/г) представляет собой разборную конструкцию, состоящую из ходовой и поворотной рамы, двух лебедок с электроприводом, подвески, стрелы, предохранительного и грузового каната, пригруза. Она может быть смонтирована на колесной раме для удобного перемещения по периметру рабочей площадки. Стрела крана разборная. Она поворачивается на 380 градусов вокруг своей оси. Механизм поворота – ручной. Вылет стрелы по горизонтали – 2,7 м. За секунду оборудование поднимает груз со скоростью 0,2 м. Электропривод в системе работает от трехфазной сети напряжением 380В.

Особенности:

  • Прямоугольная конфигурация опорной рамы. Техника устойчива.
  • Четыре пневматических колеса в базовом комплекте. Кран свободно перемещается по устойчивому, ровному основанию.
  • Вертикальная ось, жестко прикрепленная к опорной раме. Оборудование выдерживает большие эксплуатационные и механические нагрузки.
  • Износостойкие подшипниковые узлы. Поворот платформы осуществляется с минимальным усилием.
  • Регулируемая грузовая стрела. Ее длину можно изменять для адаптации установки под конкретные условия работы.
  • Наличие противовесов в базовой комплектации. Они выполнены из бетона, поэтому гарантируют высокую устойчивость оборудования при подъеме, перемещении грузов разного веса.
  • Страховочная подвеска с опорными стяжками. Предотвращает аварийное падение грузов при подъеме.
  • Грузовая лебедка с большими тягловыми показателями и мощным электродвигателем. Гарантирует высокую скорость подъема.
  • Удобное управление со стационарных выключателей и пульта. Наличие кнопочной станции.

Чтобы оформить заказ на Кран Пионер-1000 (380В / без к/г) в ГК «Станкомаш», свяжитесь с менеджерами. Мы предоставляем гарантию на продукцию, доставляем ее по всей РФ.

Сертификаты соответствия международным стандартам и российским требованиям на кран есть.

поделиться

Технические характеристики продукции
Артикул12393
Контргрузы нет      аналогов 10 шт.
Наличие колёс да      аналогов 19 шт.
Стрела разборная      аналогов 21 шт.
Механизм поворота с руч. пов. стрелы
Грузоподъёмность, кг 1000      аналогов 7 шт.
Высота подъёма при установке на земле, м 6      аналогов 7 шт.
Высота подъёма при установке на перекрытии, м 60      аналогов 15 шт.
Вылет по горизонтали, м 2.7      аналогов 11 шт.
Скорость подъёма, м/с 0.2      аналогов 11 шт.
Напряжение, В 380      аналогов 13 шт.
Мощность двигателя подъёма, кВт 3.0      аналогов 5 шт.

Завод-изготовитель гарантирует исправную работу оборудования в течении срока указанного в паспорте на изделие, при условии соблюдения потребителем правил эксплуатации и технического обслуживания.

Качество:

Завод-изготовитель гарантирует соответствие оборудования техническим требованиям изложенным в технических условиях или национальном стандарте. Ознакомиться с национальными стандартами на предлагаемую продукцию можно в разделе инжиниринг госты.

Введите параметры груза: Габаритные параметры груза влияют на расчет стоимости его забора/доставки. При расчете, кроме объема и массы груза, укажите его длину/ширину/высоту.

Длина, мШирина, мВысота, мОбъем, м3Масса, кг

  Добавить место

Дополнительные услуги

пломба   паллеты    страхование    ночь Объявленная стоимость груза Просим проверить и указать объявленную стоимость груза

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

  • быстрая транспортировка к месту эксплуатации;
  • доступная сборка;
  • возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Смотрите » Обзор модификаций автомобильного крана КС-45717 на базе разных шасси

Перед процессом приямки не изготавливают, анкерами не пользуются.

Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.

Недостатками модулей являются:

  • груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
  • максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
