Крючок для вязки арматуры своими руками. фото и видео

Что такое крючок для вязки

Крючок для вязки — приспособление, значительно облегчающее связывание арматурных прутьев между собой. Выглядит оно в виде крючка, поэтому так и называется.

Его можно приобрести в магазине, либо изготовить самому из подручных средств.

Выглядит он в виде стержня, как правило металлического, у которого немного изогнут кончик для захвата проволоки в процессе вязания. В магазине такой крючок будет стоить в пределах 100-300 руб.

Не думайте, что если вы купили крючок для вязки в магазине, то он идеально вам подойдет. Очень часто случается так, что изгибы металлического стержня не совсем правильные и Вам будет не удобно им вязать, иногда просто стержень слишком тонкий и при затяжке вязальной проволоки, он сам будет гнуться.

Для того, чтобы крючок идеально подходил для Вас, и значительно упрощал процесс вязки, его можно изготовить самому.

Крючок из электрода

Самый простой вариант – изготовить крючок из обычного электрода толщиной от 4мм.

Такой крючок подойдет только в том случае, если у вас небольшой объем работы, а также тонкая вязальная проволока, потому что от использования такого крючка может очень быстро устать кисть. Если же Вы вяжете арматуру для фундамента дома или гаража, то целесообразнее будет изготовить более качественный и надежный крючок, например, из арматуры.

Крючок из арматуры

Второй вариант – изготовление вязального крючка из арматуры или похожего по свойствам металлического стержня.

Для изготовления такого крючка для вязки арматуры нам понадобится:

• арматура, либо стальной стержень с похожими характеристиками, толщиной 6-8мм;
• две гайки и две шайбы подходящего под арматуру диаметра;
• какая-нибудь ручка, например, от отслужившего свое валика, большой отвертки, мастерка или чего-то похожего;

Я думаю, процесс изготовления такого крючка не стоит подробно описывать, на фото и так все понятно, необходимо только уточнить, что кончик крючка следует заточить, а гайки хорошо закрепить, чтобы ручка не выскакивала.

Кстати говоря, отверстие в ручке должно быть больше диаметра арматуры, так как она должна свободно вращаться относительно арматуры.

Этот вариант немного сложнее, но его использование сможет значительно упростить и ускорить вязку даже по сравнению с крючком из электрода. Такой крючок для вязки арматуры прослужит вам очень долго, а его изготовление практически не требует финансовых затрат.

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

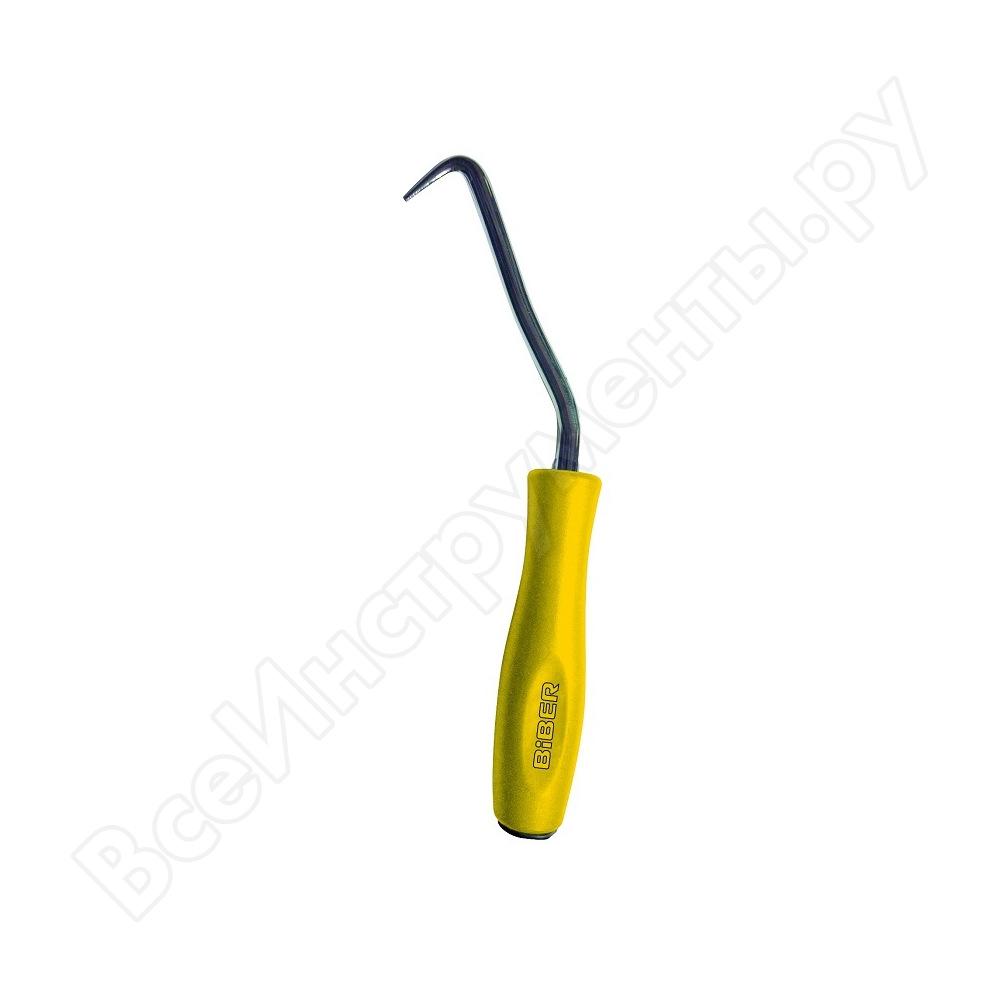

Фото покупного крючка. Ручка вращается свободно.

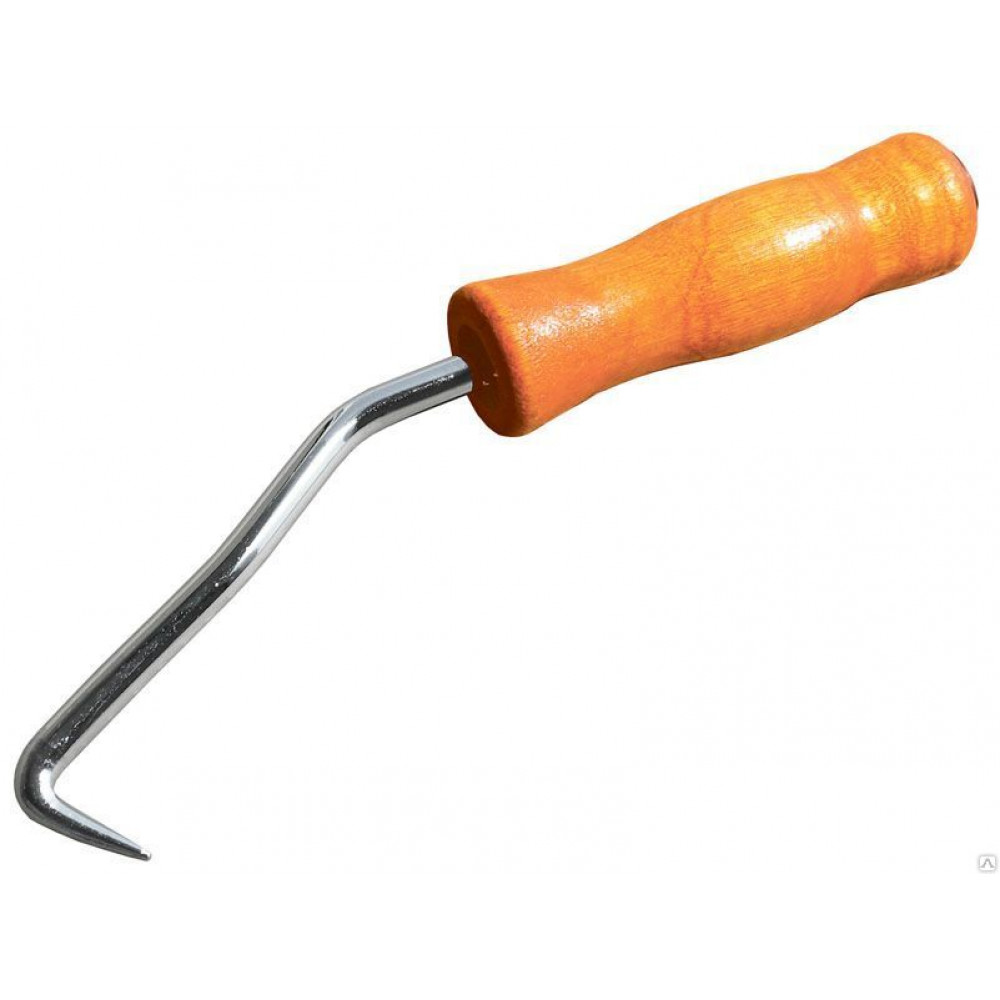

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Проволока для вязки арматуры

Самым главным инструментом в вязке фундаментного каркаса является проволока, от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

Вязальная проволока изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Есть также требования к диаметру проволоки по диаметру арматуры:

• для арматуры ∅ до 12 мм используется вязальная проволка ∅ 1,2 мм;
• для каркасов из арматуры ∅ 16-18мм используют проволку ∅ 1,6 мм;
• для арматуры более ∅ 18мм используется проволка ∅ 2мм или 2х1,2.

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

• самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
• для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
• рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

• без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
• с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

• Удалите рабочее покрытие.
• Отступите с одного края пару сантиметров и загните под прямым углом.
• Сформируйте держатель прямоугольной формы с размерами 4х10 см.
• Заточите рабочую часть и придайте ей конусообразную форму.

Вяжем арматуру под перекрытие своими руками Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

• стальная проволока диаметром 8 мм и длиной 0,4 м;
• заготовка из древесины для изготовления рукоятки;
• шайбы и гайки, соответствующие диаметру стержня;
• электросварка;
• плоскогубцы;
• болгарка;
• электродрель;
• лист наждачной бумаги;
• острый нож.

Алгоритм сборки:

• Изготовьте рукоятку.
• Просверлите в ней отверстие.
• Отшлифуйте поверхность.
• Приварить гайку к торцу прутка.

Крючок для вязки из арматуры своими руками

• Наденьте шайбу и вставьте в отверстие ручки.
• Установите шайбу и приварите следующую гайку.
• Придайте концу стержня необходимую конфигурацию, заточите край.
• Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

• ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
• полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;

Вязальные крючки для арматуры

автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Обвязка металлическими скобами

Обвязка арматуры может производиться при помощи специальных металлических скоб.

Достоинства:

• высокая скорость выполнения связки;
• инструмент для вязки арматуры не требуется (все делается руками);
• работу может выполнить даже неподготовленный человек;
• одинаковая плотность связанных соединений.

Недостатки:

• необходимость приобретения комплекта специальных скоб для производства вязки арматуры определенного диаметра;
• ограниченная область применения: только для крепления простых перекрестных соединений;
• недостаточная прочность крепления (в основном подходит для нетяжелых горизонтальных конструкций, например для армирования стяжек).

Как привезти арматуру длиной 12 м на автомобиле ГАЗель

Мерная арматура самых ходовых марок (диаметром от 10 мм) продаётся в хлыстах длиной по 11.7 м, поэтому для её доставки используется длинномерный автотранспорт. Это не всегда удобно. Грузовику может не хватить места для въезда на узкий участок с крутым поворотом, или застройщику невыгодно заказывать и платить за доставку длинномера, чтобы привести с десяток хлыстов.

Обычно в таких случаях арматуру режут на хлысты примерно по 6 м. Это неэкономично, а также увеличивает трудоёмкость работ по сращиванию арматурных каркасов при изготовлении фундаментов с длинными сторонами. В связи с этим интересен опыт пользователя портала с ником newman1, который привёз на участок арматуру длиной почти в 12 метров на ГАЗели.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов
