Лазерный уровень своими руками: пошаговое руководство, как сделать самодельный уровень в домашних условиях

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

Шурупы корпуса нужно выкручивать осторожно, плавным усилием. Для снятия уплотнительных колец не стоит применять клещи

Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.

Корпус на защелках не стоит разбирать отверткой или приложением усилий

Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

  1. Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
  2. Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
  3. Луч направляется на противоположную.
  4. Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Совет! Желательно для такой юстировки выбрать комнату, в которой залиты ровные полы. Если этого сделать не получается, для прибора стоит соорудить установочные площадки, поверхность которых подстраивается на выверенный при помощи водяного уровня горизонт.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

  • ослабить винты, фиксирующие вертикальный излучатель;
  • прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
  • зажать винты;
  • повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Простейшие варианты самодельного лазерного уровня из подручных материалов

Нивелир из пузырькового уровня

Для изготовления понадобится строительный уровень и лазерная указка. К пузырьковому уровню крепится указка, на которую одевается зажим для фиксации кнопки. В качестве штатива для лазерного уровня можно использовать треногу от фотоаппарата. Уровень выставляется строго по горизонту, затем производится юстировка штатива.

При вращении строительного уровня, пузырек воздуха должен всегда оставаться в верхнем положении. После чего можно производить разметку горизонта от любой точки лазера на стене.

Подвесная штанга своими руками из лазерной указки

В качестве основы используется брусок, желательно из тяжелого дерева. На одном конце сверлится отверстие для лазерной указки, это будет нижняя часть прибора. Верхняя часть бруска подвешивается на любом приспособлении. Правильно отцентрованный нивелир, при вращении рисует горизонтальную плоскость на стенах.

Нивелир на поплавковой основе

Это самый простой вариант лазерного уровня, выполненный на скорую руку. В широкую емкость (миску или глубокую тарелку) наливается вода, практически до краев. Сверху кладется кусок пенопласта с закрепленной горизонтально лазерной указкой. При вращении пенопласта луч лазера всегда будет на одном уровне.

Такие указатели уровня подойдут для несложных работ. Например – при строительстве забора или рытье котлована для бассейна. Если вы затеяли ремонт в квартире, понадобится более точный инструмент.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

  • обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
  • пузырьковый строительный уровень;
  • деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
  • небольшой кусок резины;
  • лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

  1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.

  2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
  3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
  4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
  5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
  6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Как сделать лазерный уровень самому

Для лучшего понимания процесса изготовления нивелира, желательно знать, как пользоваться лазерным уровнем фабричного исполнения, а все работы по производству разбить на последовательные этапы.

Преобразование излучателя

Как уже говорилось выше лазерный уровень, изготовленный из подручных материалов, может проектировать на стеновой поверхности контрольные точки (для проектирования линий требуется применение цилиндрических линз), ввиду чего вначале следует преобразовать излучатель (лазерную указку) таким образом, чтобы луч, мог фокусироваться в четкую точку на расстоянии до 5 метров. А все что необходимо для решения данной задачи – это переделать стандартную насадку (без фигурных вырезов). Для чего достаточно заклеить имеющееся отверстие в насадке при помощи плотной бумаги, а затем проколоть в центре небольшое отверстие. Установив такую насадку на стержень указки, следует убедиться, что на стене проецируется яркая четкая точка.

Фиксация указки на уровне

Далее указка устанавливается на пузырьковый уровень. А для того чтобы качественно закрепить излучатель на корпусе строительного уровня, вполне достаточно использовать кабельные (многоразовые) стяжки, а для возможности корректировки, между строительным уровнем и лазерной указкой следует проложить пористый материал (например, резину) как это показано на рисунке.

Изготовление корпуса нивелира

Является важным шагом, ведь от качества его проведения зависит правильность производимых измерений. В целом же в качестве корпуса, в самодельном уровне может использоваться тренога или заостренный брусок, к торцевой части которого следует прикрутить при помощи одного шурупа технологическую площадку из фанеры или пластика.

Причем выполняя указанную процедуру, следует следить за тем, чтобы площадка могла свободно вращаться вокруг своей оси, не изменяя угла наклона (постоянство угла 90⁰ между площадкой и опорой).

Вдобавок, необходимо добиться такого условия, чтобы конструкция обладала достаточной жесткостью и не отклонялась в процессе измерений.

Финальной частью работ является фиксация строительного уровня с указкой к основанию площадки, для чего можно также применять кабельные стяжки или аналогичные крепежные материалы (скотч, проволоку, пластилин и т.п.).

Как сделать лазерный уровень на треноге

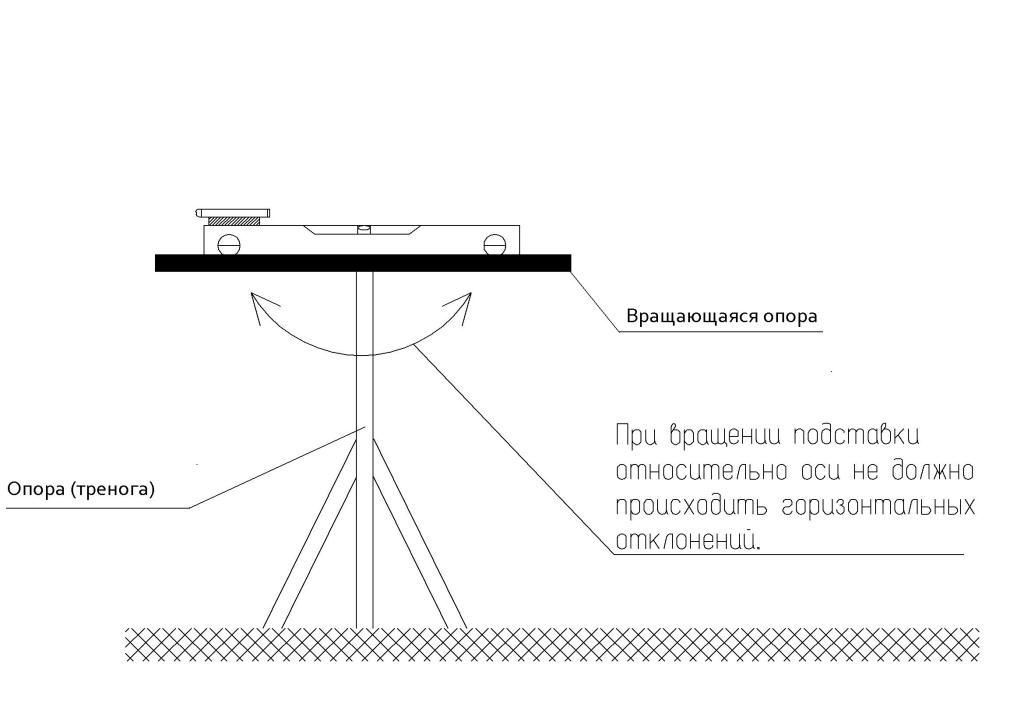

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

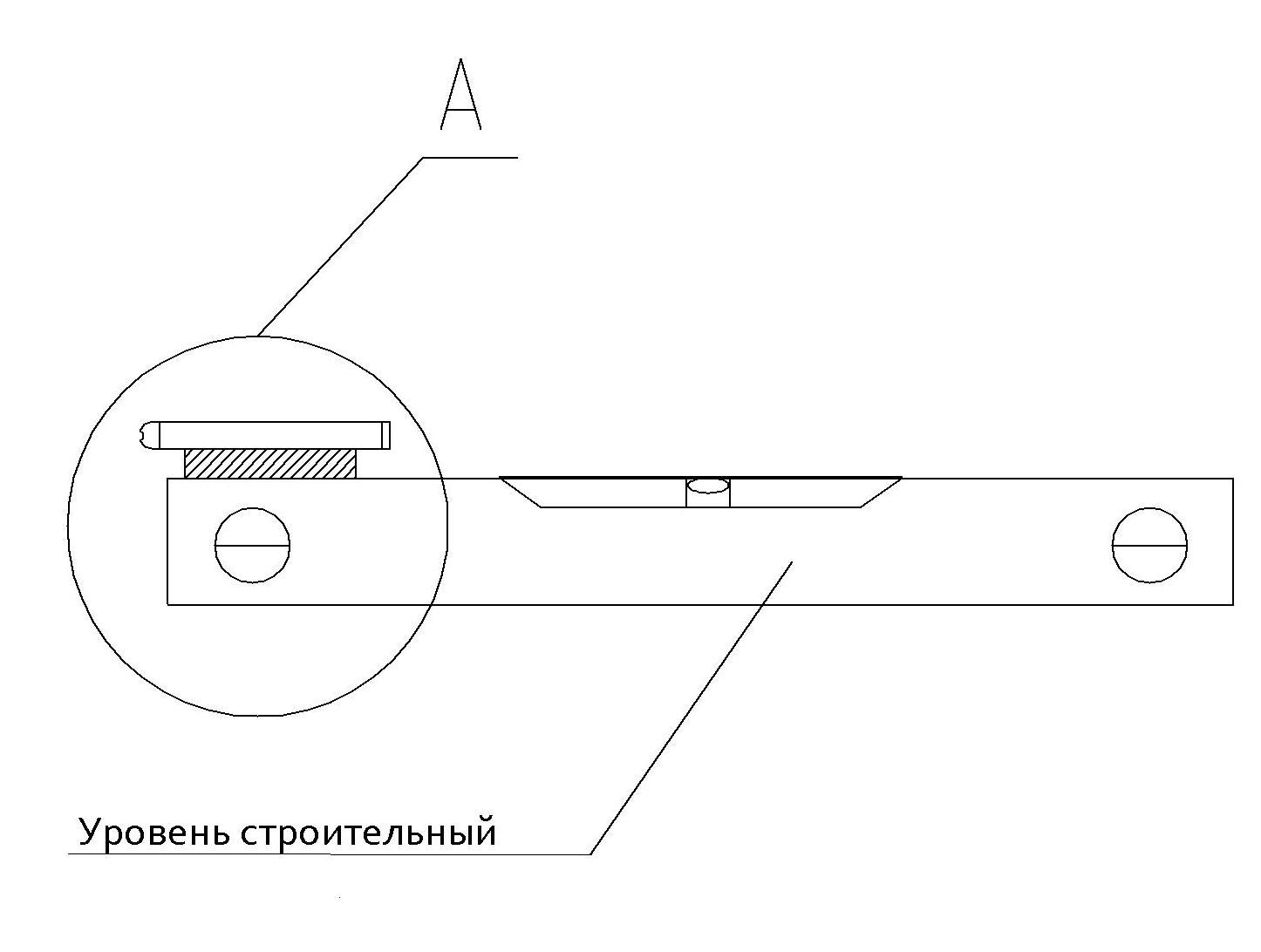

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

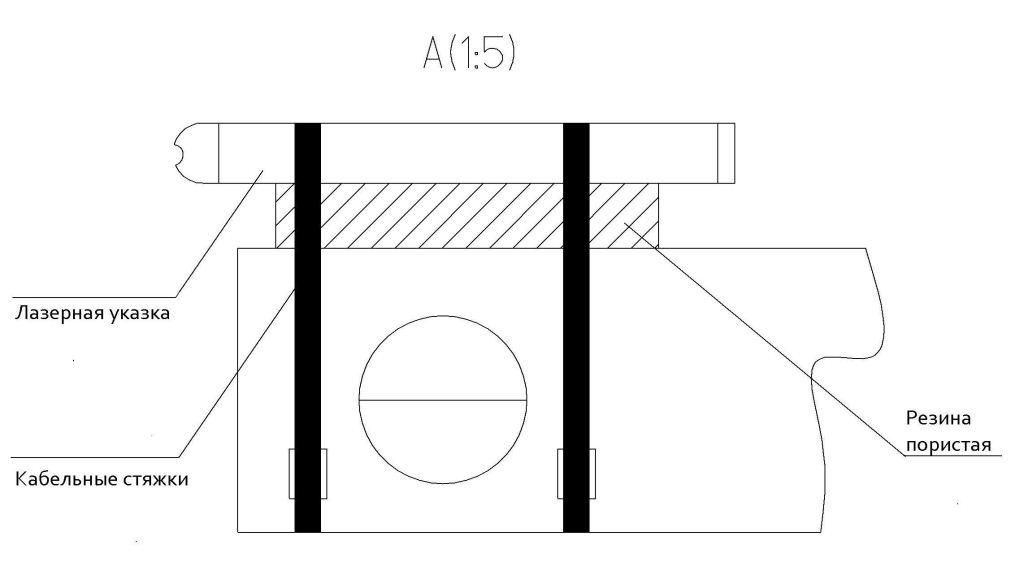

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.


Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

  • Подготовить небольшую миску или ведро с водой;
  • Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
  • Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

  • деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
  • строительный шнурок из шелка, синтетики;
  • стержень из металла или дерева для опоры уровня;
  • электрическая дрель;
  • трубка по длине и сечению указки;
  • простой моторчик от детского автомобиля;
  • аккумулятор «крона»;
  • клеммная колодка;
  • выключатель;
  • зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

  • лазерный прибор;
  • обрезок пенопласта;
  • изолента, пластилин для крепления;
  • сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

  • лазерные приборы (указки) 4 штуки;
  • штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
  • компакт-диски — 3 шт.;
  • привод от компьютера, плеера;
  • изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

  • находят маятник от старого джойстика, или берут другое подобное устройство;
  • лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
  • делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

  • палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
  • угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
  • вверху штанги крепят кронштейн с указкой.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

  • указатель лазерный;
  • брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
  • шнур, предназначенный для строительных работ;
  • дрель для просверливания отверстий;
  • опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

  • Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
  • Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
  • В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Точечный

Самый простой тип лазерного уровня. В конструкции такого устройства не предусмотрен вращающийся излучатель, поэтому прибор проецирует один луч, который определяется на поверхности в виде точки. Благодаря тому, что луч получается более четким, чем рассеянный, радиус действия может достигать 70 метров без улавливателя и до 400 метров с улавливателем. Точечные уровни способны выдавать лучи в трех разных плоскостях, с помощью этой функции легко перенести разметку с пола на потолок, вертикальные проекции между этажами и т. д. Такой тип устройства может найти применение в помещениях с большой площадью, производственных цехах, торговых центрах. В ремонте могут быть использованы приборы с плоским корпусом, в таком случае можно направить луч вдоль стены и получить прямую линию. Такой способ удобно использовать при укладке плитки, размещении картины или полки, для наклеивания обоев.

Преимущества:

Монтаж и настройка занимает всего 5-7 минут. Регулировка осуществляется вертикально и горизонтально для совпадения распила пилы и линии луча. Устанавливается с помощью вкручивания в крепления саморезов, либо болтов. Включаете указатель в розетку, и он проецирует яркую линию распила от начала до конца заготовки. Оператор видит толщину снимаемого пиломатериала и может регулировать положение пилы или самой заготовки для более экономичного расхода материала. Лазерные указатели долговечны. Срок службы от 15000 часов. Гарантия 5 лет. Компактные размеры. Работают в интервале температур от -20 до +40 градусов. Линию реза видно при любом освещении. Выполнены из материалов высокого качества. Срок окупаемости от 14 дней.

Характеристики:

ХарактеристикиЛазерный указатель (красный)Лазерный указатель (зеленый)
Условия эксплуатацииПомещение, пасмурная погодаОткрытый воздух, ясная погода
Напряжение питания220В
Мощность лазерного излучения100 мВт250 мВт
Угол раскрытия луча110 градусов120 градусов
Расходимость1 мрад1 мрад
Длина линии6 метров10-12 метров
Цвет линиикрасныйзеленый
Форма лучалиниялиния
Стаб. Выходной опт. Мощности %2020
Длина волны лазерного излучения, нм500532

Основные плюсы прибора

Конечно же, ждать, что уровень, созданный своими руками, будет выполнять все сложные операции разметки не нужно. Но для применения в бытовых условиях такой прибор вполне сгодится и даже во многом превзойдёт по своему качеству водяное устройство. Также такой прибор обеспечен следующими функциями:

  • большая длина излучаемой проекции;
  • минимальный показатель недочёта при сравнительной лёгкости применения;
  • увеличение скорости разметки пространства.

Но главным плюсом такого устройства станет проецирование луча на горизонтальную плоскость. Именно с помощью такого свойства строитель может с точностью определять вертикальную и горизонтальную разметку как пола, так и стен с потолком. Кроме этого, такой прибор можно применять для разметки дачного участка, фасадов дома либо при создании забора.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный

Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не “хватала” воздух, не пользоваться мутным рукавом

Как сделать своими руками водяной строительный уровень

Самая простая разновидность строительного уровня – водяной, и его можно без труда сделать своими руками:

  • Для начала возьмите два шприца, на которых не будет иголок и объем которых равен 20 мл, а также тонкий шланг любой длины. В качестве шланга можно использовать даже обычную капельницу.
  • Достаньте из одного шприца поршень, а после соедините его с любым концом шланга.
  • Подготовьте для наполнения уровня жидкость, и для этого потребуется обычная водопроводная вода, которая будет слегка подкрашена чайной заваркой.
  • Далее следует при помощи второго шприца наполнить водой систему, и полностью должен быть наполнен и шланг, и первый шприц.
  • Достаньте поршень из второго шприца, но заранее следует соединить и его со шлангом. Водяной уровень готов и можно использовать его для работы. конструкция представляет собой два шприца, которые наполнены вводов и соединены шлангом между собой.

Работать устройство будет по принципу соединяющих сосудов, и для разметки горизонтальной поверхности потребуется:

  • Отмерьте и отметьте на одной из стен требуемый уровень высоты.
  • Приложите к метке один из двух шприцов таким образом, чтобы уровень воды точно совпадал с меткой. Далее следует закрепить шприц на стене при помощи скотча, а если выполнять работу не в одиночку, то нет смысла крепления прибора скотчем, так как напарник поможет подержать.
  • Приложите второй шприц к стенам и отметьте уровень воды. Все метки, которые будут получены, соответствуют одному уровню над поверхностью моря. Во время соединения получается идеальная горизонтальная поверхность.

Основными достоинствами сделанного своими руками строительного уровня водяного типа является:

  • Низкая стоимость прибора.
  • Простота создания.
  • Простота в выполнении работ.

Теперь рассмотрим, как сделать своими руками строительный уровень лазерного типа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
