Мальтийский механизм

Количество лопастей[править | править код]

Мальтийский крест кинопроектора 23КПК

В подавляющем большинстве кинопроекторов применяется мальтийский механизм с четырёхлопастным крестом. Это обусловлено максимальным КПД при относительно низких ускорениях ведомого звена, важных с точки зрения износа перфорации. Четырёхлопастный мальтийский механизм обладает рабочим углом 90° — минимальным из всех возможных, не считая трёхлопастного, рабочий угол которого 60°. Но трёхлопастный крест развивает недопустимо высокие ускорения при транспортировке киноплёнки, делающие его непригодным в кинотехнике. Мальтийские механизмы с бо́льшим количеством лопастей имеют более низкий КПД, обладая большим рабочим углом. В кинопроекторах, оснащённых двухлопастным обтюратором с одной холостой лопастью от КПД скачкового механизма зависит полезный световой поток, попадающий на экран, поэтому четырёхлопастный мальтийский крест — наилучший компромисс. Работающий обтюратор такого кинопроектора уменьшает световой поток всего вдвое, имея коэффициент обтюрации 0,5.

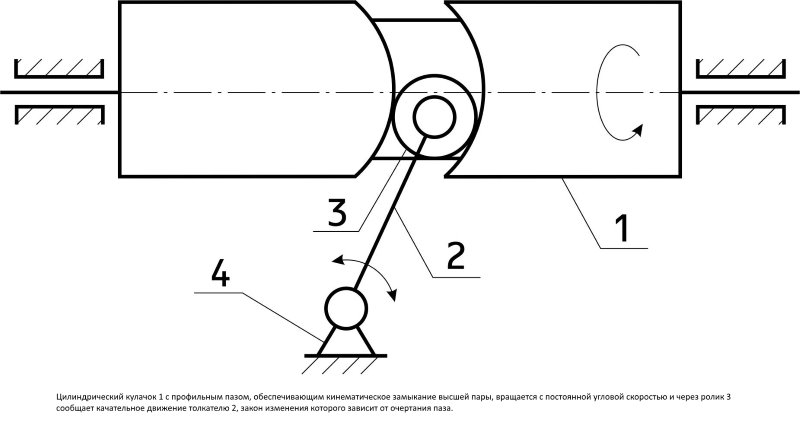

Виды кулачковых пар

Разработано множество различных видов кулачковых механизмов. Они объединяются по разным признакам.

По основной функции:

  • приводящие исполнительный орган в движение по определенной траектории;
  • обеспечивающие простое перемещение (линейное или качающее) толкателя на заданное расстояние.

По пространственной конфигурации:

  • плоские, все траектории лежат в одной плоскости;
  • пространственно кулачковый механизм, двигается по сложным траекториям.

По типу толкательного механизма различают:

  • плоский;
  • дисковый;
  • ролик;
  • сферический;
  • остроконечный.

По траектории его движения:

  • линейные;
  • качающиеся.

По траектории кулачка:

  • линейная;
  • качающееся;
  • вращение (винтовое движение).

Кулачковый механизм с роликовым толкателем по признаку смещения осей подразделяется на:

  • аксиальные (ось вращения диска находится в плоскости толкателя)
  • дезаксиальные оси вращения и линия движения толкателя разнесены в пространстве.

Дистанцию такого разнесения называют дезаксиалом (e).

Кулачковые регулировочные механизмы часто строятся по дезаксиальной схеме.

Структурный анализ рычажных механизмов

Проводя исследование рычажного механизма следует уделять внимание возможности выбора двух основных направлений, одно из которых связано с непосредственным анализом, другой синтезом. Оба понятия существенно отличаются друг от друга, что нужно учитывать

Структурный анализ – процесс определения структурных особенностей, который может заключаться в следующем:

  1. Определении кинематической пары.
  2. Изучение структур групп.
  3. Определение особенностей связи кинематической цепи.

Сегодня анализ проводится для определения дефектов структуры, которые в дальнейшем при необходимости могут устраняться.

Каждый случай исследования по-своему уникален

В рассматриваемом случае уделим внимание плоскому рычажному механизму, характеризующийся нерациональной структурой. Его особенности заключаются в нижеприведенных моментах:

  1. Работоспособность механизма сохраняется исключительно при определенном соотношении длины звеньев. Образующаяся фигура в ходе построения напоминает параллелограмм.
  2. Для исключения вероятности эксплуатации устройства с дефектами следует точно знать о наличии или отсутствии избыточных взаимосвязях, возможности пассивного распространения и их количества. Стоит учитывать, что они могут возникать исключительно в кинематических цепях замкнутого контура.
  3. На сегодняшний день выделяют два основных типа контуров: замкнутые и зависимые. Независимым считается вариант исполнения, у которого хотя бы один элемент контура отличается от других.

Зависимые варианты исполнения дублируют друг друга. Для определения числа контура применяется специальная формула.

Также для исключения вероятности появления дефекта проводится расчет количества структурных групп и некоторые другие моменты. В общем можно сказать, что проводимый анализ направлен на достижение следующих задач:

  1. Построение различных механизмов. При этом проводится определение подвижности и маневренности, так как подобные параметры считаются основными.
  2. Создание плоских механизмов. Процедура подразумевает анализ состава структуры, а также определяет подвижности.

В целом можно сказать, что преследуемые цели зачастую направлены на определение возможной деформации структуры. Провести полноценный анализ можно только при всестороннем рассмотрении механизма.

Расчет храпового колеса

Провести расчет храпового колеса можно самостоятельно. Среди особенностей процедуры отметим нижеприведенные моменты:

  1. Во все случаях проводится расчет коэффициента, который представлен соотношение ширины зуба к показателю модуля. Большие значения применяются для устройств, во время работы которых может возникать существенная ударная нагрузка. Ширина собаки составляет 2-4 мм, за счет чего компенсируется вероятность неточности проведения монтажных работ.
  2. При расчетах могут применяться самые различные формулы, все зависит от того, какие данные известны в начале расчетов.
  3. Проводится расчет сопротивления на изгиб при рассмотрении зуба как балки, так как на него будет оказываться высокая нагрузка.

Можно встретить просто огромное количество различных формул, которые могут применяться при проведении расчетов.

Недостатки кулачковых механизмов

Самым заметным минусом служит сложность и высокая себестоимость производства деталей механизма. Наиболее трудоемким является изготовление управляющего профиля. Технологический процесс начинается с отливки заготовки из высокопрочных стальных сплавов, обладающих особой устойчивостью к переменным механическим напряжениям, истиранию и перепадам температуры. Далее требуется провести высокоточную механическую обработку с последующей шлифовкой и полировкой поверхностей. Упрочнение рабочей поверхности достигается термообработкой и цементацией. Такие распредвалы или кулачки привода масляного насоса обходятся дорого, но зато смогут отработать сотни тысяч километров пробега.

Еще одним минусом считается небольшая нагрузка, которую может толкнуть толкатель. Это происходит из-за большого трения в сопряжении пары, кроме того, возникают значительные боковые нагрузки на шток. Этот недостаток ограничивает мощностные возможности исполнительного органа устройства.

Для борьбы с этим недостатком используют роликовый толкатель, размещенный на шариковом или игольчатом подшипнике. Для крупных двигателей с большим диаметром клапанов и мощными возвратными пружинам используют коромысленную схему. Разная длина плеч коромысла работают как рычажная система, трансформируя больший ход на одном плече в большее усилие на другом.

Планетарный механизм: назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

  • солнечная шестерня;
  • коронная шестерня
  • сателлиты;

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

  • в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
  • во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Статья в тему: Распредвал

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Построение КПМ

Построение эффективно работающих кривошипно- ползунных устройств, несмотря кажущуюся простоту их конструкции, требует большой расчетной и конструкторской работы.

В ее ходе учитывают такие моменты, как:

  • эффективность и коэффициент полезного действия;
  • рациональное использование материалов, оптимальные весогабаритные характеристики;
  • финансовые параметры производства и использования устройства;
  • надежность и периодичность технического обслуживания;
  • точность работы и виброактивность;
  • безопасность и охрана труда.

Поскольку перечисленные аспекты взаимосвязаны и влияют друг на друга, проектирование ползунного четырехзвенного механизма представляет собой многоэтапный итеративный процесс. Зачатую конструктору приходится возвращаться на более ранний этап проектирования рычажного механизма и уточнять параметры схемы по результатам расчетов на более поздних стадиях процесса.

Иногда даже приходится менять вид кривошипно- ползунного механизма. В высокооборотных дизелях требуется снизить скорость движения поршня на некоторых фазах рабочего цикла. Как правило, это требуется при прохождении верхней части цилиндра, чтобы обеспечить более полное сгорание топливной смеси. Для этого применяют дезаксиальную схему кривошипно-ползунного устройства. В ней оси цилиндров расположены со смещением смещена относительно оси коленвала на некоторое расстояние по ходу вращения.

В ней прицепного шатун бокового цилиндра сопряжен с шатуном главного цилиндра. Это позволяет снизить вес, размеры и момент инерции части подвижных звеньев.

Построение включает в себя такие расчетно- модельные процедуры, как:

  • кинематический расчет, оптимизация числа кинематических пар;
  • силовое моделирование;
  • статический расчет, включая уравновешивание.

Обязательным этапом является проверка на соответствие нормам безопасности и охраны труда.

Традиционный расчет и построение такого сложного механизма, как кривошипный, представляет собой трудоемкий процесс, требующий от конструктора внимательности и достаточного опыта. Современные элементы программных продуктов семейства CAD — CAE позволяют избавиться от большей части рутинных и однообразных ручных операций, графических построений и расчетов. Конструктору достаточно выбрать из библиотеки трехмерную модель того или иного типа кривошипно- ползунной пары и провести параметрическое моделирование, задав необходимые размеры. Модуль графической симуляции проведет и статическое уравновешивание, и кинематический расчет, и выдаст рекомендации по оптимизации звеньев.

https://youtube.com/watch?v=hQLAZ0dcWMs

Перечень неисправностей КШМ

Главные неприятности, которые могут случится с кривошипно-шатунным механизмом:

  1. Как шатунные, так и коренные шейки коленчатого вала подвержены износу и механическим повреждениям.
  2. Износ, механические повреждения и даже расплавление могут угрожать и вкладышам (подшипникам) шеек коленвала.
  3. «Болезни» поршневых колец – это закоксовывание не до конца сгоревшими продуктами горения (углеводороды окисляются только до углерода), их залегание и даже поломки, что может привести к фатальным последствиям.
  4. Цилиндропоршневая группа также подвержена износу. В современных «движках» это не так заметно, всё-таки они созданы по последнему слову техники, но у каждой детали имеется конечный ресурс.
  5. На днище поршня может отложиться нагар.
  6. В деталях могут появиться трещины, они могут прогореть, обломиться и даже расплавиться.
  7. Двигатель может даже заклинить.

Проектирование (производство) кулисного механизма

Несмотря на кажущуюся простоту устройств кулисного механизма, для того, чтобы он работал эффективно, требуется провести большую работу по его расчету и проектированию. При этом рассматриваются следующие основные аспекты:

  • производительность и КПД;
  • себестоимость производства и эксплуатации;
  • отказоустойчивость и межремонтный ресурс;
  • точность действия;
  • безопасность.

Учитывая сложность взаимовлияния этих аспектов друг на друга, расчет кривошипно-кулисного механизма представляет из себя многоступенчатую итеративную задачу.

В ходе проектирования проводят следующие виды расчета и моделирования:

  • расчет кинематики;
  • динамический расчет;
  • статический расчет.

Обычно проектирование и расчет  разбивается на следующие этапы:

  • Определение требуемого закона движения расчетно-аналитическим или графоаналитическим методом.
  • Кинематическое моделирование. Выполнение общего плана, скоростного плана, графическое моделирование моментов инерции, графика энерго-массовых зависимостей.
  • Силовое моделирование. Построение плана ускорений, эпюр сил, приложенных к звеньям в нескольких положения.
  • Синтез кулисно-рычажного механизма. Построение графиков перемещения, скорости, ускорений графико-дифференциальным методом. расчет динамики кулисного механизма и его динамический синтез.
  • Проверка на соответствие закону движения. Окончательное профилирование кулис.
  • Проверка на соблюдение норм безопасности и охраны труда.
  • Выпуск чертежей.

Расчет и проектирование кулисного механизма долгое время представлял собой весьма трудоемкий процесс, требовавший большого сосредоточения и внимательности от конструктора. В последнее время развитие средств вычислительной техники и программных продуктов семейства CAD-CAE существенно облегчил все рутинные операции по расчету. Конструктору достаточно выбрать подходящую кинематическую пару или звено из поставляемых производителем программ библиотек и задать их параметры на трехмерной модели. Существуют модули, на которых достаточно отобразить графически закон движения, и система сама подберет и предложит на выбор несколько вариантов кинематической его реализации.

Механизм – мальтийский крест

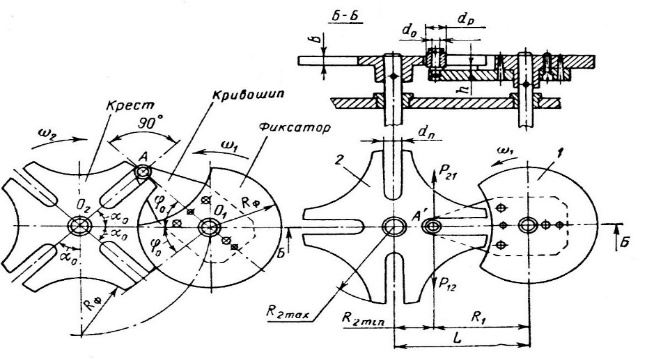

Схема механизма мальтийского креста с внешним зацеплением.

Механизмы мальтийских крестов выполняются как с внешним, так и с внутренним зацеплениями.

Механизмы мальтийских крестов по своим разновидностям делятся на механизмы с внешним ( рис. IX.

Схема механизма мальтийского креста с ьнешним зацеплением.

Механизмы мальтийских крестов выполняются как с внешним, так и с внутренним зацеплениями.

Механизм мальтийского креста применяется чаще всего в автоматах для периодического поворота шпиндельного блока револьверной головки, в станках с периодическим вращением стола и пр.

Схема звездчатого механизма с различными периодами движения.| Схема механизма мальтийского креста с внешним зацеплением.

Механизмы мальтийских крестов выполняются как с внешним, так и с внутренним зацеплениями.

Механизм мальтийского креста ( рис. 290, и) служит для преобразования непрерывного вращательного движения водила / в прерывистые повороты мальтийского креста 2 на определенный угол. Ведущий вал / несет на себе водило 1, палец 5 которого описывает окружность радиуса R. Палец 3 входит в паз мальтийского креста 2 и поворачивает его до тех пор, пока палец не выйдет из паза.

Механизмы мальтийских крестов являются кулисными механизмами периодического действия. Эти механизмы в машинах-автоматах используются в основном в качестве приводных механизмов внутримашинных транспортеров периодического действия.

Механизм мальтийского креста поворота револьверной головки позволяет посредством установки второго ролика производить поворот револьверной головки через позицию, что сокращает расход времени на холостые ходы при изготовлении простых деталей, требующих для своей обработки не более трех комплектов режущих инструментов, которые в этом случае устанавливаются в револьверной головке через гнездо.

Механизм мальтийского креста поворота револьверной головки позволяет посредством установки второго ролика производить поворот револьверной головки через позицию, что сокращает расход времени на холостые ходы при изготовлении простых деталей, требующих для своей обработки не более трех комплектов режущих инструментов, которые в этом случае устанавливаются в револьверной головке через гнездо.

С помощью механизма мальтийского креста, который позволяет сделать барабану только 4 оборота, выбирают этот прямолинейный участок. Повернув барабан примерно на 1 оборот, устанавливают палец в начальное положение. Через 4 оборота палец упирается в выступ звездочки, и происходит остановка механизма часов; таким образом это устройство как бы отрезает концы характеристики. Палец крепят на квадрате вала. При ремонте необходимо убедиться, что он не трется своей поверхностью о крышку барабана с одной стороны и о выточку платины – с другой.

Для увеличения производительности механизма мальтийского креста вместо одного водила устанавливают несколько, которые могут монтироваться симметрично и несимметрично. В обоих случаях угол между двумя соседними водилами должен быть больше рабочего угла фр, так как палец водила должен заходить в паз при остановленной шайбе.

Механизм мальтийского креста.

Область применения

Сегодня храповик как деталь применяется при создании различных промышленных агрегатов с компонентами инженерных конструкций. При этом может обеспечиваться стабильная работа различных небольших элементов инструментов. Этот момент указывает на универсальность применения храповых механизмов.

С точки зрения технической интеграции устройство обходит многие другие варианты исполнения.

Очень часто производители используют храповик в качестве элемента, через который проводится установка рабочих параметров. Примером можно назвать фиксацию шага реза в определенном диапазоне. Кроме этого, установка проводится при непосредственном изготовлении станочного оборудования.

В последнее время установка проводится в станках для круглой шлифовки, устройство обеспечивает радиальную подачу. Встречается механизм в домкратах и различных лебедочных системах, заводных автомобилях и других устройствах.

Что в итоге

Как видно, планетарная АКПП и другие узлы на основе планетарного механизма активно используются в современной автоиндустрии. Более того, массовое производство автоматических планетарных коробок практически вытеснило в развитых странах механические КПП.

Благодаря удобству и качеству работы АКПП пользуются большой популярностью, продолжая вытеснять МКПП даже из бюджетного сегмента (например, китайские авто с автоматом).
