Можно ли торцовочной пилой пилить металл

Технические характеристики

В выборе стоит проанализировать целый комплекс параметров, которые помогут составить представление о наилучшем выборе. Основной перечень характеристик можно представить так:

Мощность. Средняя величина находится в диапазоне 1000-3000 Вт. Если ставка делается только на металл, то желательно приобретать аппарат с потенциалом не менее 1500 Вт. На пониженной мощности можно будет работать лишь с тонколистными мягкими заготовками.
Частота вращения. На производительность этот показатель не влияет. Пиковая тяга все равно определяется мощностью. Но возможность изменения скорости может пригодиться как раз в случаях, если планируется обрабатывать заготовки разного типа. Максимальная же частота достигает 5000 об/мин.
Типоразмер диска. Диаметр варьируется в среднем от 150 до 355 мм. Причем диск на торцовку по металлу отличается присутствием напаек из твердотельных сплавов. Они повышают эффективность и качество обработки.
Тип заточки

Важно иметь в виду, что форма зуба пильного полотна может иметь положительный или отрицательный угол. Для металлов используют только противоположную, то есть отрицательную заточку.

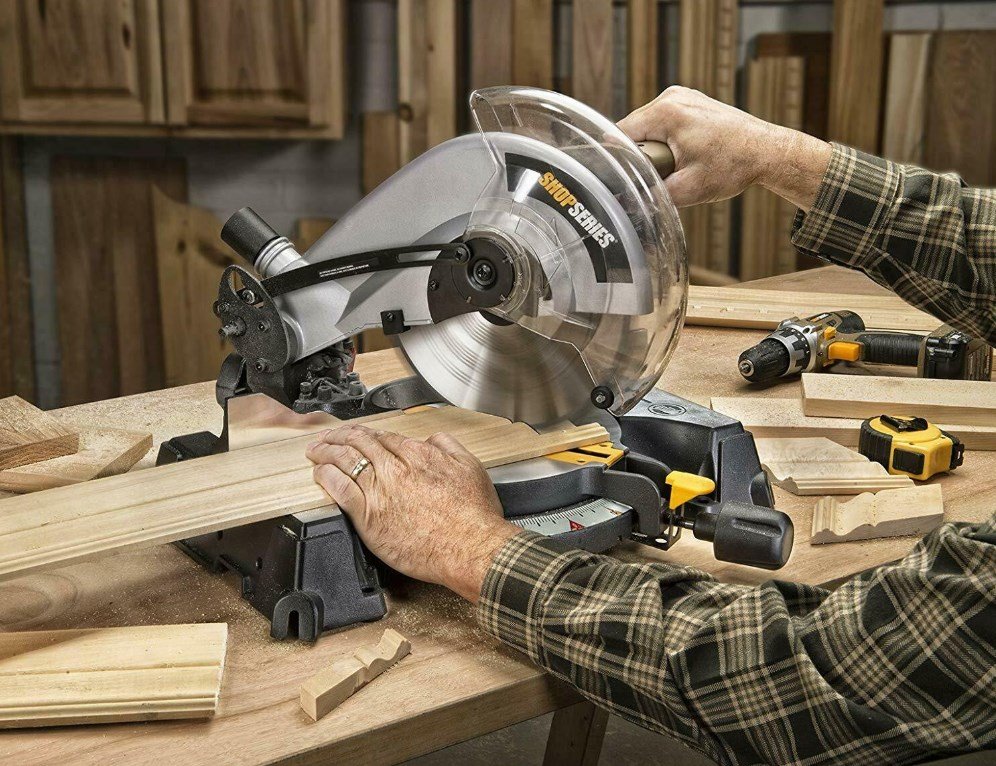

Торцовочная пила

Этот инструмент называют ещё маятниковой пилой из-за его характерной конструкции: режущий диск качается вместе с электродвигателем над основанием как маятник.

Все маятниковые пилы устанавливаются для работы на столе, на верстаке или на полу. Для удобства работы и большей устойчивости станину лучше даже прикрепить к столу с помощью струбцин или шурупами.

Электромотор с пильным диском может поворачиваться над станиной в специальном маятниковом механизме вокруг трёх взаимно перпендикулярных осей. Угол поворота отсчитывается по имеющимся шкалам. Благодаря этому пила может разрезать заготовки точно под заданным углом. Например, дверные наличники запиливаются под углом 45 градусов для ровного и красивого соединения «на ус».

Не менее важно в столярном ремесле, чтобы торцы деталей были строго перпендикулярны. Эта операция называется торцеванием и выполняется как раз с помощью торцовочной пилы – «торцовки»

Чтобы сделать сравнение двух инструментов более наглядным, мы сделали для вас таблицу:

 Циркулярная пилаТорцовочная пила
НазначениеБыстрая резка деревянных деталей в любом направлении (прямолинейно)Чистовая резка деревянных деталей под заданным углом
Требования к рабочему местуОператор держит инструмент в рукахИнструмент устанавливается на поверхности стола и т. п.
Ограничение размера заготовок по длинеНетНет
Ограничение размера заготовок по ширинеНетЕсть, зависит от диаметра рабочего диска и конструкции пилы
Ограничение глубины пропилаЕсть, максимальная глубина ограничена диаметром дискаМаксимальная толщина заготовок ограничена диаметром диска
Пиление вдоль волоконВозможноВ комбинированных моделях
Пиление поперёк волоконВозможноВозможно
Пиление под углом к плоскости деталиВозможноВозможно
Пиление под заданным угломНетДа
Модели с питанием от аккумулятораЕстьНет
Цена на Яндекс Маркетеот 2100 до 14100 руб.От 3200 до 40000 руб.

Циркулярная пила

Это ручной электрический инструмент. Разные модели различаются по размеру и диаметру рабочего диска, но все они предназначены для работы «по месту». Оператор держит инструмент в руках и ведёт его вдоль линии распила. Поскольку пила перемещается вдоль линии распила вручную, точность пиления почти целиком зависит от навыков оператора.

К каждой циркулярной пиле прилагается параллельный упор, но использовать его можно далеко не всегда. Он помогает, если нужно нарезать из ровной широкой доски несколько одинаковых реек или, наоборот, заузить широкую деталь, отрезав от неё «лишнюю» ширину. Однако он не поможет сделать из необрезной доски обрезную.

Пилить можно вдоль волокон древесины и поперёк. Конструкция пилы даёт возможность регулировать угол наклона диска к поверхности распиливаемой заготовки. Учтите, что максимальная глубина пропила при этом уменьшается в полтора раза.

Ещё одна фишка циркулярной пилы – регулировка глубины пропила. Это даёт возможность, например, выбирать четверть, выбирать пазы и делать пропилы для снятия напряжения в деревянных конструкциях.

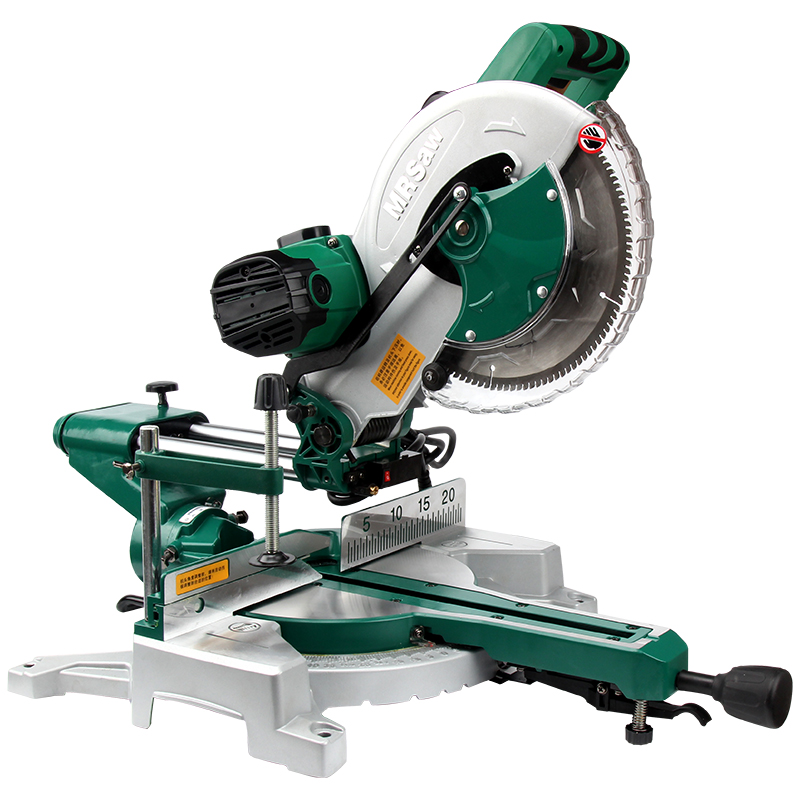

С протяжкой или без

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Для чего нужна торцевая пила

Кому-то этот вопрос может показаться наивным, но в нем нет ничего зазорного. Торцовки давно вышли за пределы столярки, расширив границы своего использования. Поэтому вполне уместно остановиться на том, как сегодня используют этот инструмент.

Торцовка, она же торцовочно-усовочная или маятниковая пила, — это станок для поперечного раскроя длинных заготовок под нужным углом. Главное достоинство инструмента — возможность с хирургической точностью соблюдать заданные углы реза. Пильный узел поворачивается вправо и влево, таким образом можно распиливать заготовки пополам строго под 90° или с любым другим заданным углом. Также пилу можно наклонять в сторону — это позволяет обрезать торцы прямо или с нужным скосом. Установки поперечного и косого раскроя задают на шкале вертикального и горизонтального распила. Все функции по выдерживанию заданных параметров резания выполняет механика.

Этим инструментом работают в первую очередь с древесиной: раскраивают доски, брус, вагонку, ламинат и т.д. Торцовка незаменима для резки плинтусов, багетных и карнизных профилей и любых других пильных работ, где нужны гарантии точного и плотно подогнанного соединения на ус. Модели с ограничителем глубины реза удобны для создания столярных соединений — с их помощью выбирают пазы и вырезают шипы. При установке соответствующих дисков станок можно использовать для распила композитных материалов, тонкостенных труб и легких металлических профилей.

Особенности

Прибор представляет собой конструкцию, в основе которой лежит специальный вращающийся диск. С помощью прибора можно распилить деревянные, стальные, керамические и другие поверхности. Также очень часто монтажники используют его во время бетонных работ с фундаментом, для разрезания арматурного стержня, при изготовлении керамогранита или при работах с полнотелым кирпичом. Такой инструмент пользуется популярностью только на стройках или на производстве, так как в домашних условиях нет необходимости в разрезке крупногабаритных материалов в большом количестве. Пользоваться устройством следует очень аккуратно, а перед началом работ его нужно грамотно настроить, иначе даже опытный оператор может получить травму.

Отрезные машины применяются в промышленных целях, когда необходимо быстро и качественно распилить арматурные пруты или доски. Инструмент для профессиональной деятельности обладает большим диаметром резца, способным справиться с резкой огромного количества объектов.

Компании-производители представляют на рынке и малогабаритные варианты прибора, созданные специально для бытового использования. Здесь предусмотрены несколько этапов защиты для безопасности оператора. Главной составляющей прибора является неподвижное основание станка – благодаря этому обеспечивается идеальная резьба. Рама имеет закрытый корпус – это гарантирует защиту рук работника от резцов и летящих во все стороны отходов.

Стоит отметить и такие важные элементы машины, как прочный корпус и режущий диск. Эти конструкции можно разделить на подгруппы в зависимости от назначения и направления вращения резца:

  • вертикальные приборы;
  • горизонтальные;
  • устройства, способные осуществлять разрез под разными углами.

В крупных компаниях на производстве используются электрические автоматизированные машины, отличающиеся высокой ценой. Существуют и другие варианты – это малогабаритные приспособления, требующие постоянного присутствия оператора. Такие модели на предприятиях встречаются чаще всего. Основной особенностью конструкции является высокое качество, а также износостойкость. Изготовители заявляют, что такой прибор при постоянных нагрузках и аккуратном использовании будет служить около 15 лет. Агрегат способен обрабатывать любую поверхность на больших скоростях, не создавая дефектов и повреждений.

Варианты выбора.

Для большинства отделочных работ будет достаточно пилы с мощностью двигателя 1400-1800 Вт. Такие предлагаются по ценам от 4000 до 68000 рублей.

Резка отделочных материалов под углом – задача, скажем прямо, не из легких, и практически у всех людей с ее решением возникают проблемы. А между тем, большинство отделочных материалов требует именно такой подход к своей установке, к примеру, вагонка, плинтусы, багеты и даже металлоконструкции, собираемые из профильной трубы. В общем, таких материалов много, и диагональную их порезку приходится решать, иногда даже с очень высокой точностью. В этой статье вместе с сайтом stroisovety.org мы изучим такой инструмент, как торцовочная пила, которая позволяет справиться с задачей диагональной подрезки. Мы ознакомимся с устройством этого инструмента, критериями оценки, что позволит приобрести подходящую для работы модель и разберемся с пильными дисками, используемыми вместе с этим инструментом.

Пила электрическая торцовочная фото

Премиальные модели

МодельХарактеристики
Bosch GCM 8 SJL Professional

Профессиональная «торцовка» с отличным набором функций, значительно ускоряющих процесс качественной обработки различных материалов с небольшим сечением.

Основные характеристики: мощность — 1,6 кВт, скорость вращения пильного диска — 5500 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 70 мм. Ширина пропила — 312 мм.

Оснащение: протяжка, ограничитель глубины реза, наклон головки влево 47° и вправо на угол 2°, поворот стола влево/вправо — 45°/45°.

Функционал: лазерный маркер, двухточечная система пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 17,3 кг.

Средняя стоимость 32700-39900 руб.

Достоинства:

  1. Высокая производительность;
  2. Отличное качество сборки и конструктивных элементов;
  3. Надежность;
  4. Хорошие углы;
  5. Большая протяжка;
  6. Удобные фиксаторы.

Недостатком считается сравнительно небольшая мощность и диаметр пильного диска.

Makita LS 1216

Профессиональная торцовочная пила с отличным функционалом и высоким качеством реза. Мощность — 1,65 кВт, скорость вращения шпинделя — 3200 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 107 мм. Ширина пропила — 363 мм.

Особенности: протяжка с двойными направляющими на линейных шариковых опорах, наклон режущего узла вправо/влево на угол 45°, поворот стола влево 52° вправо — 60°.

Функционал: поддержание оборотов под нагрузкой, «плавный пуск», регулировка глубины пропила, патрубок пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 26,1 кг.

Стоимость в пределах от 44900 до 50700 руб.

Достоинства:

  1. Длинная протяжка;
  2. Отличный набор функций;
  3. Высокое качество сборки.

Недостатки:

  1. Нет лазерного маркера;
  2. Нет подсветки рабочего стола;
  3. Не самая удачная реализация блокировки направляющих.
Dewalt DWS 780

Профессиональная модель с большим пильным диском регулировкой числа оборотов.

Основные характеристики: мощность — 1,675 кВт, скорость вращения пильного диска 1900-3800 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 112 мм. Ширина пропила — 349 мм.

Оснащение: протяжка, наклон головки влево/вправо на угол 49°, поворот стола влево — 45°, вправо 60°.

Функционал: электронная регулировка частоты вращения оснастки, регулировка глубины реза, система пылеудаления, подсветка рабочей зоны, система позиционирования линии пропила XPS, удлинитель рабочего стола и струбцина для фиксации материала. Вес — 24,8 кг.

Средняя стоимость 53900-65390 руб.

Достоинства:

  1. Высокое качество сборки;
  2. Система позиционирования;
  3. Точный рез под различными углами;
  4. Сравнительно низкий уровень шума;
  5. Большой диаметр пильного круга.

Недостаток — высокая стоимость.

Циркулярная пила

Выбор лучшей циркулярной пилы в нашем обзоре.

Называемая также дисковой, эта пила оснащена зубчатым или абразивным диском, который позволяет резать различные материалы вращательными движениями, двигаясь вокруг оси.

Для чего используется дисковая пила? Циркулярная пила обычно используется в различных проектах, связанных с работами по дереву. Однако задачи резки в значительной степени зависят от типа диска, который установлен на циркулярной пиле. Эта пила может выпускаться как под левую, так и под правую руку. При работе циркулярка в значительной степени опирается на ту часть конструкции в которой расположен двигатель.

Плюсы Дисковые пилы имеют очень компактные размеры, что позволяет легко перемещать их. Обычно, вы переносите циркулярную пилу на заготовку, и, наоборот, в случае торцовочных пил вы берете материал туда, где пила уже установлена. Эти пилы способны делать длинные продольные резы. Минусы Этот тип пилы намного сложнее в использовании, чем торцовочная пила. Дисковая пила требует больше навыков, и требуется большой опыт, чтобы использовать её. С точки зрения безопасности торцовочная пила является лучшим выбором, чем циркулярная.

Особенности инструмента

Торцовочные пилы имеют немало конструкционных и функциональных отличий от станков и лобзиков. Что касается устройства инструмента, то ключевой особенностью является наличие поворотного стола. Именно благодаря этой платформе оператор получает возможность резки под углами. Для обеспечения высокой точности торцовки на этом же столе предусматривается шкала с мелкой градуировкой, избавляющая от необходимости выполнения замеров отдельными приспособлениями. Более того, последние версии от крупных изготовителей снабжаются лазерными указателями, обозначающими линию раскроя. В некоторых исполнениях торцовка по металлу также допускает выполнение автоматической протяжки. В процессе распила не пользователь двигает заготовку, а специальные захваты на определенной скорости. Для упрощения последующих мероприятий по обслуживанию рабочего места в качестве опции производители оснащают торцовки и системами пылеудаления. Через выносной патрубок подключается строительный пылесос (обычно этой же марки), который в ходе выполнения операции выдувает стружку с мусором в мешок.

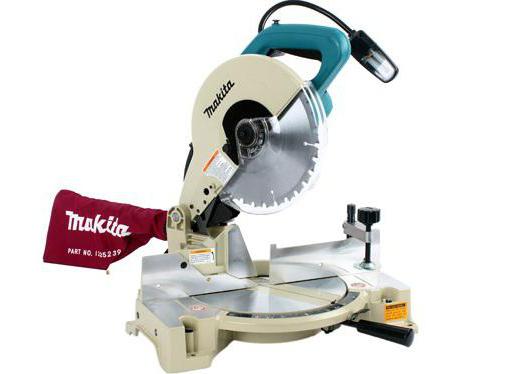

Модель «Макита LS1040F»

Данный инструмент является универсальным. Его главное достоинство заключается в способности качественно справляться с торцовкой мягкого металла, древесины и пластика. Силовой потенциал у модели средний (1650 Вт), но его хватает для обеспечения глубины пропила более 90 мм. Надо подчеркнуть, что данная торцовка по металлу едва ли подойдет для профессиональной резки материала в строительстве или на крупном производстве. Скажется нехватка мощности и выносливости при работе в поточном режиме. Но этот недостаток компенсируется следующими преимуществами:

  • Широкая комплектация, включающая диск на 255 мм, направляющие, лампу для освещения, мешок для пылесоса и т. д.
  • Дополнительный функционал в виде блокировки шпинделя и системы плавного запуска.
  • Надежность конструкции.

https://youtube.com/watch?v=gTkGXkoDchA

Количество оборотов

Количество оборотов, или частота холостого хода — еще одна важная характеристика, определяющая эффективность инструмента. У разных моделей этот показатель лежит в диапазоне от 3200 до 6000 об/мин. Чем выше частота холостого хода, тем качественней рез дает торцовочная пила.

В моделях профессиональной категории предусмотрена функция регулировки оборотов

На нее имеет смысл обратить внимание в первую очередь краснодеревщикам и всем, кто использует торцовку для столярных нужд. Регулировка оборотов пильного диска позволяет подстроить процесс пиления под особенности конкретного материала: различных пород древесины, ДСП и т.д

При «потоковой» распиловке работают на высоких оборотах, добиваясь большей скорости и производительности

Снижая обороты, вы получаете больший контроль над пилением, что важно при раскрое ответственных деталей

Несколько полезных советов

  • Очень часто производитель комплектует инструменты недорогими дисками для быстрого чернового реза. Если для вас важна чистота реза, его лучше сразу заменить.
  • Следите за остротой режущих кромок зубьев. Затупившийся диск режет некачественно, нагрузка на электромотор при этом тоже сильно увеличивается.
  • Не перегревайте электроинструменты – делайте в работе перерывы. Включите пилу несколько раз без нагрузки – встроенный вентилятор ускорит охлаждение.
  • Толстые детали можно распиливать циркулярной пилу в два прохода: сначала делается пропил на половину толщины детали, затем она переворачивается и прорезается на оставшуюся толщину.
  • Не ленитесь делать точную и ясную разметку, особенно на крупномерных заготовках. Упоры и направляющие помогают, но не всесильны.

Эксплуатация

Резка металла ленточнопильным станком требует соблюдения определённых особенностей:

  1. Учитывать скорость подачи заготовок, чтобы не повредить пильное полотно.
  2. Проверять надежность закрепления заготовки в тисках на рабочем столе.
  3. Если нет системы подачи охлаждающей жидкости, поливать место обработки, пильное полотно водой во время разрезания деталей.
  4. Использовать защитные очки, чтобы металлическая пыль не попала в глаза.
  5. Смазывать подвижные элементы маслом раз за месяц.
  6. Очищать оборудование после проведения работ.

Нельзя перегружать ленточную пилу, длительное время работать на максимальной мощности без остановок.

Ленточнопильные станки позволяют разрезать металлические заготовки под разными углами. С их помощью из листов вырезаются пластинки сложной формы. Чтобы эффективнее работать с оборудованием, требуется ознакомиться с характеристиками, узнать особенности технологического процесса.

Как пилить ламинат циркулярной пилой

Такой инструмент приобретет не каждый, но тем, у кого он есть, работа с ней доставит удовольствие.

  • большая скорость работы;
  • возможна работа сразу с несколькими ламелями.

Мощность устройства для распила намного выше, чем у других электроинструментов. Поэтому, если выбирать, чем лучше пилить прочный и твердый ламинат коммерческого класса, то стоит остановиться на выборе циркулярной пилы.

Последовательность действий при работе с циркулярной пилой для распила ламинированных досок:

  • диск для циркулярного устройства выбираем с мелкими зубцами;
  • на декоративную поверхность доски нанести разметку для обрезки;
  • доски располагают кверху декоративным слоем по очереди одна за другой на станок, придерживая панель за край, медленно направляют ее вперед, к вращающемуся диску.

Циркулярный пильный станок

Для полноты картины нужно упомянуть ещё один инструмент, который обязательно есть в любой столярной мастерской. Это циркулярный пильный станок.

Он может иметь разное исполнение, но во всех случаях он представляет собой стационарный инструмент, совершенно не приспособленный для перевозки с места на место. Как правило, он оснащается довольно мощным электродвигателем и пильным диском большого диаметра. Благодаря этому он быстро режет даже толстые заготовки.

Рабочая платформа большого размера и бесступенчатая регулировка высоты и наклона пильного диска дают возможность выполнять продольное пиление заготовок с высокой точностью.

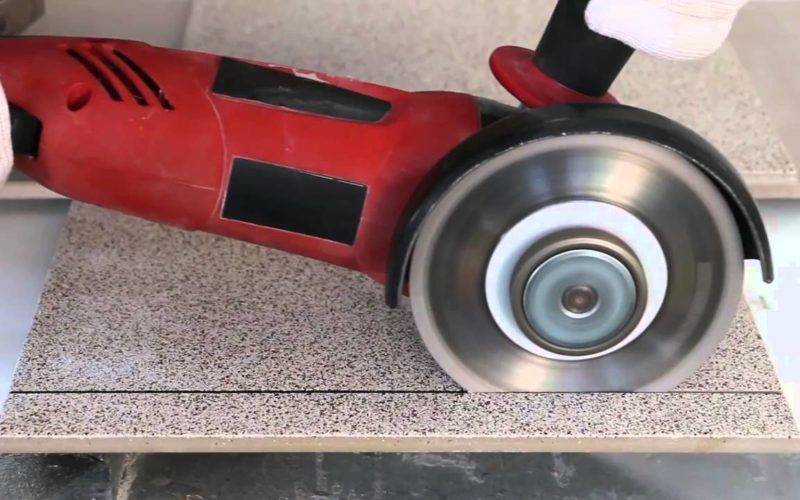

Классификация дисков на болгарку по размерам и материалам

Выбор дисков для болгарки может показаться совсем непростой задачей. Их классификация основана на множестве параметров.

Материал для обработки:

  • по металлу;
  • по дереву;
  • по бетону;
  • по керамике.

Вид выполняемых работ:

  • обдирочные диски и насадки;
  • отрезные круги;
  • полировальные и шлифовальные круги.

Материал для изготовления и его особенности:

  • цельнометаллические алмазные (сплошные и секционные);
  • цельнометаллические с зубьями;
  • абразивные.

Маркировка абразивных кругов:

  • основным цветом и соответствующей надписью обозначен материал образца: синий — для реза по металлу, зелёный — для работы с камнем;
  • первыми буквами обозначен материал, из которогозготовлен диск: А, C, AS (корунд, карбид кремния, электрокорунд);
  • цифровые обозначения – размер зерна абразива. Чем мельче зерно, тем ниже скорость реза и выше точность;
  • последней буквой обозначена твёрдость связки. А – наиболее мягкая, далее по алфавиту показатель увеличивается;
  • скорость вращения обозначена цифрами на цветной полосе и не должна превышать скорость работы болгарки.

Маркировка абразивного круга

Линейные характеристики и размеры разных видов дисков

Для болгарок разных размеров и мощностей применяются круги с соответствующими линейными характеристиками:

  • внешний диаметр: 115, 125, 150, 180, 200, 230, 300, 365 мм;
  • диаметр посадочного кольца: 22.2 (наиболее распространён), 22, 32 мм;
  • толщина: 1.0, 1.2, 1.6, 1.8, 2.0, 2.5, 3.2 мм.

Для тонкой и ровной линии реза наиболее подходящим является диск толщиной ≈ 1.0 мм. Но у него имеется существенный недостаток – повышенная гибкость, приводящая к слому при излишнем нажатии. Оптимальная толщина для реза, в среднем, составляет 1.6 мм.

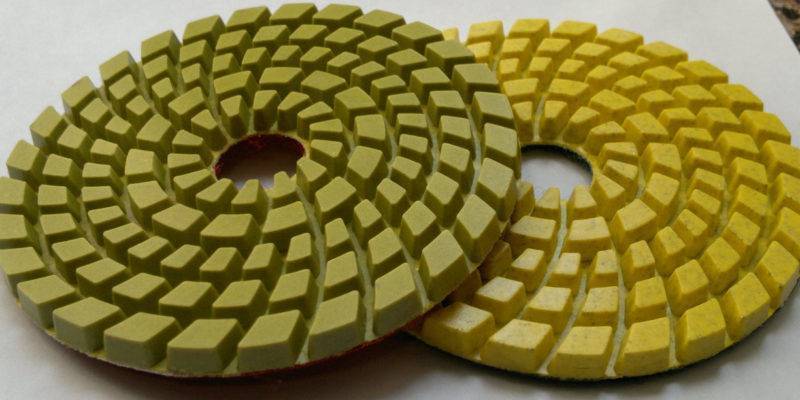

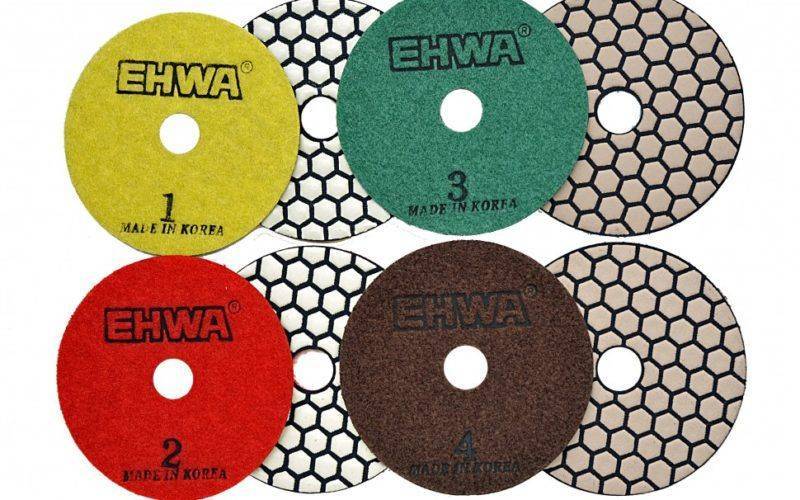

С помощью шлифовальных и полировальных дисков можно достичь необходимого результата в обработке поверхностей. Такие круги имеют толщину большую, чем те, которые используют для резки металла. В зависимости от необходимого результата, на одну из сторон крепятся сменные накладки:

  • наждачная бумага;
  • ткань;
  • войлок;
  • губчатый материал.

Необходимым дополнением являются специальные мелкоабразивные пасты и жидкости.

Также существуют диски для затачивания инструмента и обдирочные насадки для болгарки:

  • алмазные обдирочные (работа по бетону, камню и цементу). Не могут использоваться для обработки металла;
  • лепестковые шлифовальные;
  • абразивные заточные;

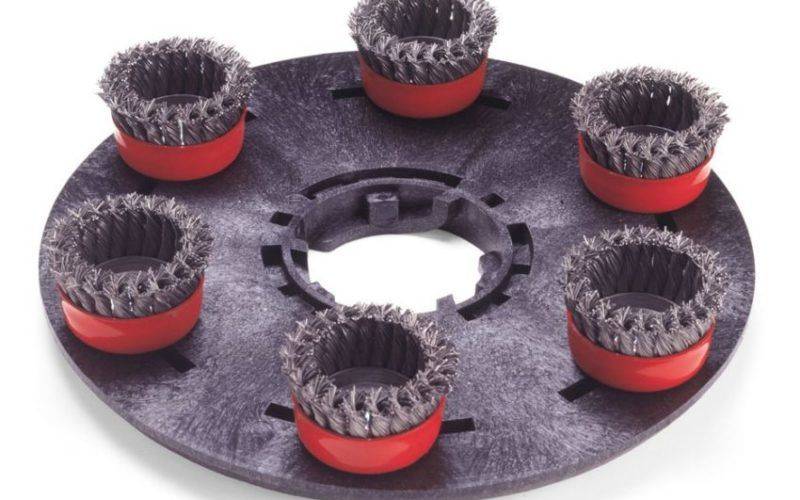

  • витые шарошки (обдирка загрязнений с металлических, бетонных и каменных поверхностей).

Абразивные заточные круги используются для грубой обработки металла:

  • оплавление сварного шва;
  • заточка разнообразного режущего инструмента (например, зубья дисковой пилы).

Лепестковые шлифовальные диски гораздо мягче абразивных. По этой причине появляются трудности в удалении твёрдых выступов, но повышается качество шлифовки рельефных поверхностей.

Технические характеристики

Оборудование, используемое для обработки металла, имеет ряд технических характеристик

У ленточнопильных машин есть несколько параметров, на которые необходимо обратить внимание при выборе:

  1. Мощность — от этого показателя зависит производительность оборудования. Нельзя забывать, что чем он выше, тем больше электроэнергии будет потреблять ленточная пила. От мощности двигателя зависит работа охлаждающей системы.
  2. Максимальная глубина, ширина реза. От этих показателей зависит то, насколько большие заготовки можно обрабатывать с помощью ленточных пил.
  3. Вариант расположения ленточного полотна. Оно может быть горизонтальным, вертикальным. От расположения рабочей части изменяется конструкция оборудования.
  4. Скорость движения пилы.

Нельзя забывать обращать внимание на вес, габариты конструкции

Несколько полезных советов

  • Очень часто производитель комплектует инструменты недорогими дисками для быстрого чернового реза. Если для вас важна чистота реза, его лучше сразу заменить.
  • Следите за остротой режущих кромок зубьев. Затупившийся диск режет некачественно, нагрузка на электромотор при этом тоже сильно увеличивается.
  • Не перегревайте электроинструменты – делайте в работе перерывы. Включите пилу несколько раз без нагрузки – встроенный вентилятор ускорит охлаждение.
  • Толстые детали можно распиливать циркулярной пилу в два прохода: сначала делается пропил на половину толщины детали, затем она переворачивается и прорезается на оставшуюся толщину.
  • Не ленитесь делать точную и ясную разметку, особенно на крупномерных заготовках. Упоры и направляющие помогают, но не всесильны.

Как настроить пилу для ровного распила?

Пильный диск должен стоять строго перпендикулярно опорной платформе. Это видно и по положению диска, и по шкале градусов на регулировочной дуге. Если диск стоит под углом:

  • Отпускается винт-фиксатор.
  • Платформа наклоняется в нужное положение.
  • Винт фиксируется.

С затяжкой следует быть внимательнее. На некоторых моделях при чрезмерной затяжке можно сорвать резьбу или отломить головку.

Далее зависит от того, как и что пилить.

Доску поперек

При таком пилении точной должна быть длина заготовки. Рулеткой замеряется нужный размер. Карандашом (маркёром, острым предметом) делаются две отметки – вначале будущего пропила и в конце. Метки соединяются линией. Это место будущего пропила.

На передней части (торце) платформы каждой ручной циркулярки есть риска-выемка. Она располагается напротив диска и показывает, куда будет идти пропил. Риску совмещают с разметкой пропила и пилят, следя за тем, чтобы риска шла по разметке.

Иногда удобнее сделать полосу-разметку не по месту пропила, а по левому краю платформы. Тогда будет проще контролировать точность пропила. При такой разметке отмечают полную длину заготовки, приставляют к ней диск выключенной пилы и слева делают отметку по краю платформы.

При пилении проблемных заготовок (твердая, толстая, запаренная или свилеватая древесина с перекрученными волокнами) есть вероятность ухода диска от отметки. В таких случаях вместо отметки, с края платформы прикручивают на саморезы или прижимают струбцинами направляющий брусок. Пилят, прижимая платформу к бруску.

Доску вдоль

Проще всего сделать пропил по всей длине на обрезной доске. Для этого используется опорная планка на двух стержнях, которая входит в комплект поставки большинства моделей. Также, его еще называют параллельный упор.

Параллельный упор

Стержни вставляют в проушины на платформе. Устанавливают нужную ширину пропила и фиксируют стержни винтами. Пилят, прижимая опорную планку к обрезной доске. Разметки карандашом при этом не нужны.

Они требуются, когда от обрезной доски нужно отрезать клинообразную заготовку (один конец шире, другой уже) и для распила вдоль или обрезки обзола необрезной доски. В этих случаях дисковой пилой проводят по разметке, аналогично тому, как и при вышеописанном поперечном пропиле. Но при этом надо помнить, что продольные пропилы во много раз длиннее поперечных.

Двигатель при этом работает с достаточно большой нагрузкой, особенно на толстых досках (35-50 мм). Поэтому пилят, перемещая циркулярку с такой скоростью, чтобы двигатель не терял оборотов, а диск успевал выбрать древесину и выбросить опилки из пропила.

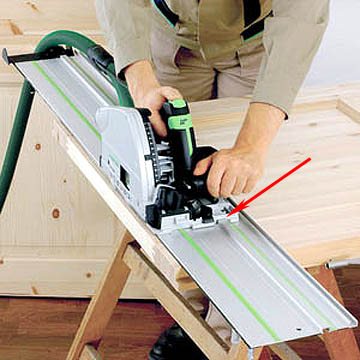

Ручная с рейсшиной

Глубоко и «длинно» пилить домашнему мастеру приходится нечасто, а ручная циркулярка и сама по себе штука полезная. Кроме того, ручной циркулярной пилой с направляющей-рейсшиной можно резать дерево и поперек, и вдоль волокон, и под любым углом. А длины реза до 1,5-2 м вполне достаточно для почти всех отделочных работ и овеществленного творчества.

Рейсшин для ручных циркулярок в продаже достаточно, и стоят они недорого, но универсальной нет. Принцип устройства фирменной рейсшины иллюстрирует рис.: опорная плита (башмак) пилы изготавливается с продольным пазом, а рейсшина штампуется с соотв. гребнем (показано стрелкой на рис.).

Использование ручной циркулярной пилы с направляющей-рейсшиной

В работе удобно: нужно только прижимать инструмент сверху, а вбок и на перекос он не уйдет. И в ходе конкурентной борьбы тоже удобно: делаем свои пилы так, чтобы на направляющие «партнеров» они не садились.

Неудобно мастерам – рейсшину подешевле не подберешь. А циркулярка с пазом под направляющую стоит несоразмерно дорого сравнительно с такой же, но с гладким башмаком. Любители делают наоборот: рейсшину с пазом из ламинированной фанеры, а к башмаку крепят пару бобышек (поз. 2б на большом рис. в начале). Но для этого, во-первых, нужен фрезерный стол по дереву, который надо еще сделать (непросто) или купить (за дорого). Во-вторых, и так небольшая глубина реза уменьшается на 16-20 мм. В-третьих, если инструмент еще гарантийный, то от сверления отверстий в башмаке гарантия сгорает. В-четвертых, если пила арендная, то ничего дорабатывать в ней нельзя.

Есть еще один способ, но инструмент в работе нужно будет удерживать в 3-х плоскостях: прижимать, от ухода вбок и от проворота. Фанерное основание направляющей с таком случае может быть тоньше, 6-8 мм. Собственно рейсшиной будет закрепленная на нем ровная рейка (или отрезок стального уголка и т.п.), см. след. рис.:

Как самому сделать направляющую для ручной циркулярки

«Наладка» приспособления сводится к тому, что циркуляркой просто отрезают лишнее от основания. Крепится такая направляющая к доске/листу материала струбцинами, как и фирменная. При работе на верстаке под основание подкладывают проставки толщиной чуть больше таковой материала; глубина реза от этого соотв. уменьшается.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
