Как работать торцовочной пилой с протяжкой

Торцевая пила – назначение, устройство, разновидности

Прежде чем начать выбор торцовочной пилы, необходимо узнать, совпадает ли цель ее применения в конкретных условиях с назначением. Нелишним будет изучить ее устройство и познакомиться с основными разновидностями. Рассмотрим эти аспекты более детально.

Назначение

Торцевая пила внешне похожа на циркуляционную. В основе обоих лежит пилящий диск. Однако последняя предназначается для раскроя преимущественно древесины вдоль волокон. Рассматриваемый же вариант способен пилить заготовку в любом направлении материала. По сути механизм представляет собой стационарную дисковую пилу с подвижным режущим элементом.

При этом лучшие торцовочные пилы способны раскраивать материал и в вертикальной, и в горизонтальной плоскости, и по диагонали, а также выпиливать пазы. Благодаря этому они находят широкое применение в различных отраслях:

  • В столярных производствах.
  • На строящихся объектах.
  • Для оснащения столярных любительских мастерских.
  • Изготовление оконных и дверных конструкций.
  • Монтаж полов.
  • Производство мебели.
  • Наружная и внутренняя отделка.

Мастерская с торцовочной пилой Источник ytimg.com

Устройство

Функциональный модуль торцовки включает электромотор, высокопрочный диск для распиловки, редуктор для их соединения и управляющую ручку с клавишей включения. Сам блок базируется на станине с прорезью под пилу. Именно на нее укладывается заготовка, которую требуется распилить. На нем имеется специальное устройство для выставления угла реза. Здесь же расположен упор. Станина-основание может изготавливаться из различных сплавов.

Однако, к примеру, лучшие торцовочные пилы с протяжкой по дереву известных брендов, оснащаются легким алюминиевым или магниевым основанием. Это существенно облегчает вес изделия и делает его более мобильным, хотя и значительно повышает цену.

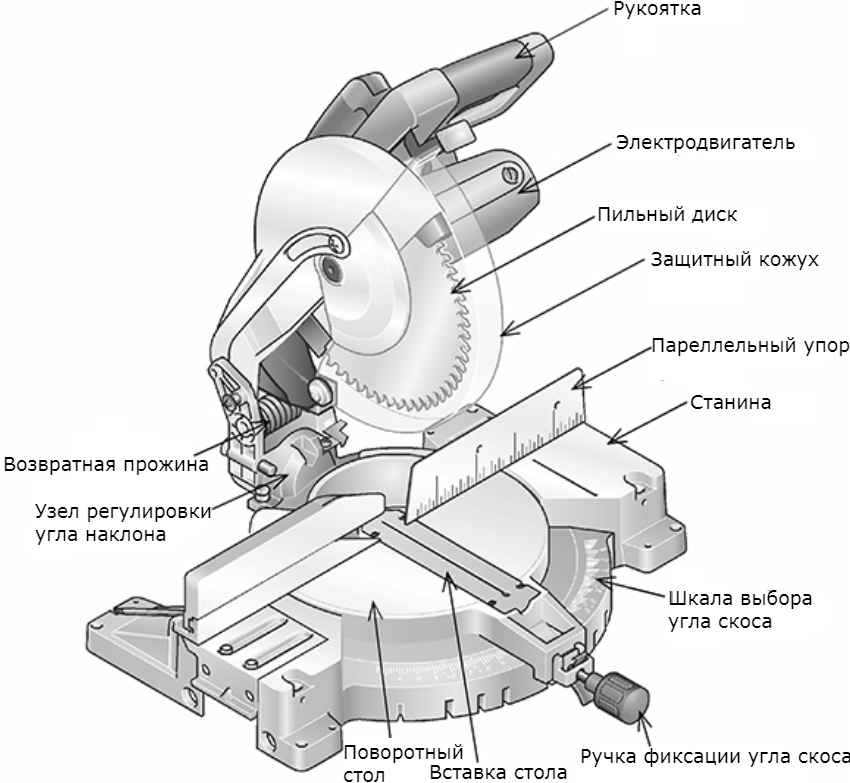

Устройство торцевой пилы Источник orgstanki.ru

Функциональный модуль крепится к станине через поворотный рычаг-маятник, обеспечивающий его перемещение к заготовке. Современные модели также комплектуются механизмом вращения рабочего стола. Более совершенные модели оснащаются дополнительно механизмом вертикального вращения рычага-маятника. Это позволяет задавать угол распила сразу в двух плоскостях, что существенно расширяет технические возможности установки.

Разновидности

Современная торцовочная пила, выбор параметров которой определяется исходя из конкретных условий применения, характеризуется рядом технических параметров:

  • Типом двигателя.
  • Разновидностью редуктора.
  • Системой улавливания пылевидных отходов.
  • Защитным кожухом.
  • Величиной глубины пила.
  • Наличием лазерной разметки.
  • Подсветкой рабочей зоны.
  • Плавным пуском.
  • Предупреждением заклинивания.
  • Регулятором частоты вращения.
  • Поддержанием стабильности работы при перегрузке.

Торцевая пила с протяжкой Источник cdnmedia.220-volt.ru Помимо этого, торцовки различаются по главной своей части – режущему инструменту. Пильные диски классифицируются по ряду параметров – внешнему и посадочному диаметру, типу материала, толщине, числу и габаритам зубьев, их форме, углу, а также рекомендуемой частоте вращения.

Выбор подходящей торцовочной пилы

При выборе торцовочной пилы следует учитывать несколько факторов:

  • Скорость оборотов. Некоторые модели имеют возможность регулировки оборотов работы двигателя. Это позволяет оптимально настроить станок для работы материалами разной твердости.
  • Глубина реза. Чтобы рез был глубже, нужен агрегат с большим распиловочным диском. В технике для бытового применения обычно устанавливают диск, диаметром 20 см, в профессиональных – 25 см.
  • Ширина паза под диск. Паз – это специальное место, в которое уходит диск. От ширины паза зависит качество работ. Если он составляет не больше 10 мм, то рез будет качественным, с минимальным количеством сколов и опилок.
  • Максимальный угол, под которым ваша пила может скосить, определит детали, которые вы можете разрезать с ее помощью, потому что производительность торцовочной пилы тем больше, чем больше ее максимальный угол под углом. Пила обычно режет перпендикулярно детали, поэтому она начинается под углом 90 градусов. Приведенные значения для максимального угла скоса конкретной пилы — это то, насколько далеко пила может повернуться в любом направлении.
  • Ширина протяжки. Отрезок, который сможет пройти пила по заготовочному материалу. Тут все просто: чем шире протяжка – тем шире заготовки можно обрабатывать на станке. Выбирать нужно с учетом того, какие материалы будут обрабатываться: для плинтусов хватит пилы с протяжкой до 100 мм, если изделия крупнее, то и станок потребуется с большей протяжкой.
  • Функции безопасности, такие как: удаление пыли, блокировка работы при замене пильного диска, электродинамический тормоз для плавной остановки мотора при выключении, автоматическая остановка станка в аварийных ситуациях.
  • Особенности точности. Если у вас есть торцовочная пила с обычными угловыми ограничителями и лазерной направляющей, вы можете легко настроить ее на правильный угол скоса / скоса за пару секунд. Затем вы можете выровнять заготовку, чтобы убедиться, что вы режете до нужной длины. Этот тип функций точности может сэкономить вам часы на выпуске продукта в промышленных масштабах, потому что ваша работа будет по существу сведена к размещению предмета у забора и рубке.
  • Поворотная конструкция пилы. К конструкции торцовочной пилы есть направляющие, которые позволяют регулировать угол наклона при резе. У профессиональных устройств угол наклона составляет до 57°, у более простых вариантов – 45°.
  • Вес. От него во многом зависит мобильность агрегата. Чем меньше он весит, тем проще его брать на выездные работы к объектам.
  • Особенности производительности. Это полностью зависит от ваших предпочтений и от того, как вы будете использовать торцовочную пилу! Вы можете искать функции повышения производительности, которые облегчат вашу работу.

Некоторые из самых популярных — это покупка беспроводного набора, покупка дополнительных лезвий или мощности двигателя (в основном, чем мощнее двигатель, тем легче пила прорезает твердый материал).

Итак, торцовочная пила с протяжкой – это обычная пила с дисковым лезвием, которое может опускаться вниз, чтобы сделать поперечный пропил под прямым углом.

Ознакомившись с основными техническими характеристиками, популярными производителями и моделями торцовых пил – выбор будет сделать несложно. Главное, чтобы станок отвечал требованиям производительности и был удобным в работе.

Советы по выбору

Подбор подобного инвентаря для профессиональной или бытовой эксплуатации стоит основывать на следующих рекомендациях специалистов:

первоочередной задачей является четкое определение цели, для которой в дальнейшем будет эксплуатироваться устройство; для редкой и простой работы правильнее будет остановить свой выбор на агрегатах со стандартным перечнем возможностей, для больших нагрузок понадобится мощная и профессиональная пила, способная справиться с серьезными нагрузками;
в ходе подбора стоит уделить внимание вопросу безопасности, для этих целей устройство обычно укомплектовывается защитным кожухом, которые закрывает пильный диск в ходе работы;
немаловажным моментом являются габариты и масса пилы – с тяжелым инструментом, как правило, работать будет в разы сложнее, в особенности при минимальном опыте эксплуатации оборудования, поэтому вопрос эргономичности будет актуальным и для профессионалов, и для домашних мастеров;
следует обратить внимание на диаметр пильного диска, которые не должен быть меньше 20 мм;
важной характеристикой инструмента являются параметры воспроизводимого ее среза на материале; именно в зависимости от глубины и ширины среза подбирается оборудование, а корректировать данные показатели можно размерами используемого диска в работе устройства.

Для домашнего использования владельцы чаще всего приобретают:

  • пила торцовочная «Зубр» зпт 210 1400 л, серия «Мастер», 1400 Вт;
  • торцовочная пила «Зубр» зпт 190 1100 Л, 1900 Вт, серия «Мастер»;
  • пила торцовочная «Зубр» 210 1300 л 02 — серия ЗПТ, 1300 Вт;
  • пила торцовочная «Зубр» 210 1300 л 02 — серия ЗПТ, 1300 Вт.

Для профессионального использования владельцы выбирают:

  • торцовочные пилы по дереву с протяжкой, например, «Зубр» 255 1800, 255 1800 плр — серия ЗПТ;
  • комбинированные пилы торцевые «Зубр», например, зптп 255 1800, зптк 210 1500. Комбинированные пилы обычно хороши тем, что рабочую часть можно быстро и плавно заменить другой, то есть, перейти с обычной торцевой пилы на настольную и обратно.

Торцовочный станок марки «Зубр» — ЗПТП 255:

Подобные станки применяются для профессиональной работы с материалом, удобен тем, что можно перемещать, ставить в гараже, на балконе, в малых рабочих помещениях. Сочетает качества настольной, дисковой, торцовочной и станковой пил. Мощность станка составляет 1800 Ватт. Вес данного сооружения — 36 кг в собранном виде без упаковки. Подключение к сети осуществляется через сетевой кабель (2 метра), требуемое для работы напряжение — 220 Вольт.

В комплектации станка имеются следующие детали: струбцина, диск, кожух, толкатель, продольная направляющая, угловой упор, пылесборник, пылеотводящее колено, гаечный ключ, мануал. Станок в собранном виде может опираться на колесики, таким образом, устройство можно перевозить, удерживая за две опорные ножки.

Конструкция, основные узлы и элементы.

Любая модель состоит из широкого толстостенного алюминиевого основания, на котором установлен поворотный стол. От станины отходит стойка, несущая электродвигатель и пильный блок, заканчивающийся рукояткой управления.

Мощность и количество оборотов

Мощность торцовочных пил может варьироваться в зависимости от модели от 800 до 2500 Вт. Золотой серединой считается 1600–1800 Вт – инструменты именно такой мощности наиболее востребованы сегодня, ведь они одинаково хорошо справляются со своей задачей как в домашних мастерских, так и на небольшом производстве.

Что нам дает знание величины такого параметра, как потребляемая мощность? Во-первых, правильное соотнесение мощности торцовочной пилы и структуры обрабатываемого материала позволит избежать перегрузок инструмента, что продлевает время его активной эксплуатации.

Во-вторых, чем больше мощность пилы, тем больше диаметр диска, который можно на нее устанавливать. В качестве примера, подтверждающего это заявление, сравним две торцовочные пилы от Bosch. На модель PCM 7, чья мощность составляет 1100 Вт, следует подбирать диск диаметром не больше 190 мм. А вот для GCM 10 J Professional мощностью 2000 Вт подойдет диск диаметром 254 мм. Следует иметь в виду, что с увеличением мощности пилы и наружного диаметра ее диска возрастают габариты и вес инструмента. Так, первая из приведенных в качестве примера моделей весит 9 кг, а вторая уже 14.5 кг.

Еще одной технической характеристикой, на которую стоит обратить внимание при выборе торцовочной пилы, является количество оборотов пильного диска. Значение этого параметра лежит в диапазоне от 3200 до 6000 об./мин

Чистый и качественный рез (без сколов покрытия, отщепления волокон древесины и т.д.) возможен только при работе на высоких оборотах.

Так, например, при диаметре пильного диска 260 мм его угловая скорость должна быть не меньше 2800 об./мин. В дорогих профессиональных моделях угловая скорость, как правило, бывает не ниже 4000-5000 об./мин. даже при больших диаметрах дисков. Ряд производителей предлагают торцовочные пилы, количество оборотов у которых можно регулировать в зависимости от типа выполняемой в данный момент работы.

Устройство и функциональные возможности торцовочной пилы

Устройство торцовки несложно понять из рисунка, на котором указаны основные составные части инструмента. Все остальное – лишь дополнения, не изменяющие принцип работы, а лишь улучшающие функциональность и удобство использования.

1. Рукоятка с кнопкой включения. 2. Пильный диск. 3. Защитный кожух. 4. Струбцина для крепления заготовки.

5. Упоры для заготовки. 6. Механизм фиксации стола под заданным углом. 7. Шкала регулировки горизонтального угла. 8. Стол.

9. Механизм регулировки вертикального угла. 10. Пылесборник. 11. Двигатель. 12. Ручка для переноски.

Основными элементами торцовочной пилы являются электродвигатель и пильный диск, изготовленный из высококачественной сверхпрочной стали. Двигатель, пильный диск и соединяющий их редуктор составляют функциональный блок, здесь же расположена ручка с тумблером включения.

Весь блок крепится к основанию – станине, на которую кладется распиливаемая заготовка. На основании закреплены поворотный круг, перемещающейся при выставлении угла реза, и упор. Станины сравнительно дорогих аппаратов изготавливают из прочных и легких алюминиевых или магниевых сплавов, что обеспечивает не только надежность основания, но и мобильность всего инструмента за счет снижения веса.

Функциональный блок соединен со станиной через поворотный рычаг с помощью подпружиненного шарнира. Поворотный рычаг именуют маятником, а сами торцовочные пилы такого типа – маятниковыми.

Маятник обеспечивает перемещение рабочего модуля. Для выполнения реза необходимо рычаг опустить вниз, «утопив» пильный диск в неподвижной заготовке (для беспрепятственного пиления в поворотном круге станины имеется прорезь). Это самый просто вариант торцовочной пилы. Как правило все современные модели оснащены механизмом обеспечивающим вращение рабочего стола вместе со всеми механизмами, в горизонтальной плоскости.

Таким образом направляющие и элементы стола остаются неподвижными, а сам инструмент изменяет положение в горизонтальной плоскости. Использование такого инструмента дает больше возможностей по торцеванию.

У пил комбинированного типа имеется еще один шарнир, позволяющий вращать рычаг относительно вертикальной оси (т. е. у таких пил угол реза можно менять в двух плоскостях). Часто поворот вокруг горизонтальной оси допускается только в одну сторону – противоположную от электропривода.

Но существуют модели позволяющие делать наклон в обе стороны.

Такие технические решения многократно расширяют список функциональных возможностей инструмента. Наклонное по отношении к вертикали резание позволяет торцевать заготовки высота которых больше, чем активный радиус диска.

Ширина реза у торцовочной пилы относительно небольшая, особенно при работе под углом или наклоном. Например, среднестатистическая маятниковая пила с 10-дюймовым диском под прямым углом распилит брус 95×95 мм или доску 69×135 мм (при установке любых других углов допустимый размер заготовки уменьшается). Иными словами, торцовочная пила непригодна не только для продольного распила, но и для поперечного распила широких заготовок.

Чтобы увеличить ширину реза, пилу оснащают тяговой функцией. Рабочий блок у торцовки с такой функцией перемещается не только вокруг оси шарнира, но и вдоль линии реза по направляющим штангам, благодаря чему максимальная ширина пропила под углом 90° увеличивается с 80-180 мм до 280-340 мм. Такие инструменты называют торцовочными пилами с протяжкой или пилами с горизонтальным перемещением.

При этом механизмы реализующие перемещение пилы вдоль заготовки различаются в зависимости от производителя и модели устройства.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

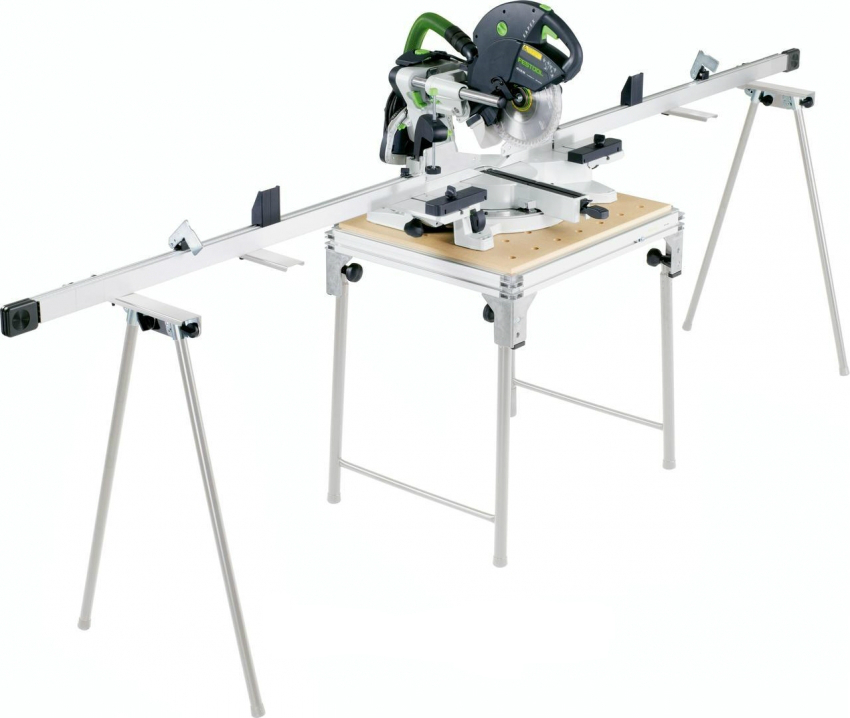

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Электрическая безопасность

  • При работе на открытом воздухе запрещено использовать торцовочную пилу во время осадков (снега или дождя), а также касаться её подключённой в сеть мокрыми руками.
  • При повреждении сетевого шнура его следует незамедлительно вынуть за вилку из розетки.
  • Запрещается вытягивать вилку из розетки за шнур, а также использовать розетки подходящего типа (не использовать переходники).
  • Для подключения в сеть на удалении разрешается использовать удлинители только промышленного типа с диаметром поперечного сечения провода не меньше, чем у сетевого кабеля торцовочной пилы. Переноски барабанного типа должны полностью разматываться.

Цени силу, которую держишь в руках

Митровая пила не обладает такой же свободой перемещения, как циркулярная пила, но она заслуживает такого же уважения. Это может испортить вашу работу, если вы не будете держать ее ровно во время резки, но это также приведет к короткой работе ваших пальцев, если вы не будете заботиться о том, как вы держите работу. Помните, что торцовочная пила предназначена только для поперечных надрезов – никогда не пытайтесь делать надрезы. Следуйте этим советам для безопасного использования:

Электроника для самоделок вкитайском магазине.

Держите пальцы на расстоянии не менее 6 дюймов от лезвия, чтобы избежать травм.

Эксплуатируйте пилу на ровной устойчивой поверхности. Не ставьте его на землю или на шаткий стол. Удостоверьтесь, что область хорошо освещена и свободна от беспризорной древесины и другого мусора.

Убедитесь, что все защитное оборудование пилы, включая защиту лезвия, моторный тормоз и поворотные замки стола и пилы, установлено и работает правильно.

Одной рукой зафиксируйте работу на заборе, а другой рукой управляйте пилой. Никогда не режь от руки. Держите пальцы на расстоянии не менее 6 дюймов от лезвия.

Поддерживайте концы длинных кусков дерева, которые нависают над столом пилы более чем на половину их общей длины. Это обеспечивает более чистый порез и предотвращает скольжение пальцев. Не режьте куски дерева длиной менее 8 дюймов.

Носите защитные очки, чтобы защитить глаза от расщепленной древесины и опилок.

Подождите, пока лезвие не перестанет вращаться, прежде чем убирать древесину со стола. Никогда не касайтесь лезвия, пока оно еще вращается.

подсказки

Прочитайте руководство своего владельца. В нем приведен ряд других советов и рекомендаций по технике безопасности, которые вам необходимо знать перед использованием вашей пилы.

Установщики обрезки используют торцовочную пилу для резки углов на концах плинтусов.

Срез под углом может быть определен как угловой разрез, сделанный поперек зерен древесины. Вы можете отметить угол, нарисовав линию на куске дерева, или вы можете использовать угловой индикатор на столе. Проведение линии самостоятельно обычно дает наиболее точные результаты, потому что настольные датчики на всех, кроме самых дорогих пил, как правило, отключаются на один или два градуса. Однако при наклоне концов широких досок, таких как плинтусы, с использованием функции торцовки необходимо полагаться на угловой датчик.

  1. Нарисуйте линию на дереве, используя скос или линейку.
  2. Положите дерево на стол и прижмите его к забору. Выровняйте дальний конец метки примерно по центру открытого горла забора.
  3. Ослабьте фиксатор стола и поверните пилу на нужный угол, затем опустите лезвие и точно отрегулируйте угол в соответствии с направлением линии. Надежно затяните замок. Отрегулируйте древесину так, чтобы лезвие находилось рядом с ним со стороны обрезки.
  4. Поднимите лезвие, нажмите на курок и подождите, пока лезвие не достигнет максимальной скорости вращения. Опустите эту руку и вращающееся лезвие вниз в лес и продолжайте опускать его, пока он не опустится дальше.
  5. Отпустите спусковой крючок, поднимите лезвие и подождите, пока он перестанет вращаться, прежде чем снимать дрова.

подсказки

Не начинайте резку, пока лезвие не достигнет своей полной скорости вращения. Если вы начнете раньше, лезвие может сломать дерево и испортить деликатные предметы, такие как молдинги или плинтусы.

Лучшие производители

Обзор торцовочных пил не будет полноценным без знакомства с лучшими на сегодня производителями данной отрасли. Среди них особенно популярны следующие компании:

  • Hammer. Чешская линейка профессионального электрооборудования. Экземпляры отличаются частотой вращения до 5 тыс. об/мин., минимальным рабочим шумом и защитой от перегрева. С их помощью можно пилить не только дерево, но и металл.
  • Makita. Японская компания со 100-летней историей. Выпускает удобные качественные торцевые установки. Средние характеристики моделей – частота 3-6 тыс. об/мин., мощность 1,6 кВт, диск 200 мм.

Торцевые установки от Макита Источник makitaclub.ru

  • Bosch. Немецкая марка премиум-сегмента. Пилы характеризуются небольшими габаритами, малым весом, эргономичностью, хорошим качеством сборки, удобным управлением, стойкими режущими элементами.
  • Зубр. Отечественный производитель эргономичных, надежных и дешевых торцовок. Модели отличаются высокой мощностью, дисками большого диаметра, универсальностью настроек угла реза.
  • Metabo. Выпускает высококачественные торцевые пилы с мощными моторами, стойкими на износ дисками и множеством полезных функций.

Грамотный выбор пилящего диска обеспечит результат Источник ytimg.com

Средний сегмент (от 4000 до 20 000 руб.)

Makita LS1040

  • Кабель 3,5 м;
  • Поворотная линейка на алюминиевом столе;
  • Электроторможение движка;
  • Пылесборная система и подключение внешнего устройства.
  • Энергозатратная;
  • Шумит.

Надежный инструмент весит 11 кг с диском 260 мм (4600 об/мин). Жесткая конструкция и мощный (1,65 кВт) движок помогают в продольной и поперечной резке по дереву, пластику и тонкому алюминию с глубиной 93 мм и шириной 130 мм распила. При наклоне влево можно вертикально резать при 45°. Горизонтальный поворот влево/вправо под углом 45°/52°.

ЗУБР ЗПТ-190-1200 ПЛ

  • Гарантия 5 лет;
  • Подключается пылесос и есть пылесборная система;
  • Компактность.
  • Требует настройки;
  • Защита кожуха;
  • Нет лазера.

Читать также: Сверла конические по металлу гост

Модель 9 кг из топа лучших имеет 1,1 кВт мощности и пильный диск 190 мм (5000 об/мин) с посадкой 20 мм. Способна распилить дерево, пластик, алюминий с глубиной 30 мм с углом наклона 45° и шириной 220 мм.Прямой угол дает 50 мм/305 мм. Годится для проф. уровня. Поворотный угол — 47°.

BOSCH PCM 8

  • Встроенный яркий лазерный маркер;
  • Точный рез;
  • Качественно регулируется наклон;
  • Подсоединяется пылесос.
  • Без протяжки.
  • Неудобная шкала настройки.

Торцовочно-усовочная пила 7,9 кг имеет мощность 1,2 кВт и дисковый круг 216 мм. Относится к полупрофессиональной категории. Режет алюминиевый профиль, пластик и дерево. Жесткая фиксация установки на стол, без люфта. Ширина реза 120 мм.

Настройка торцовки и ее регулировка

Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком

В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать

Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.

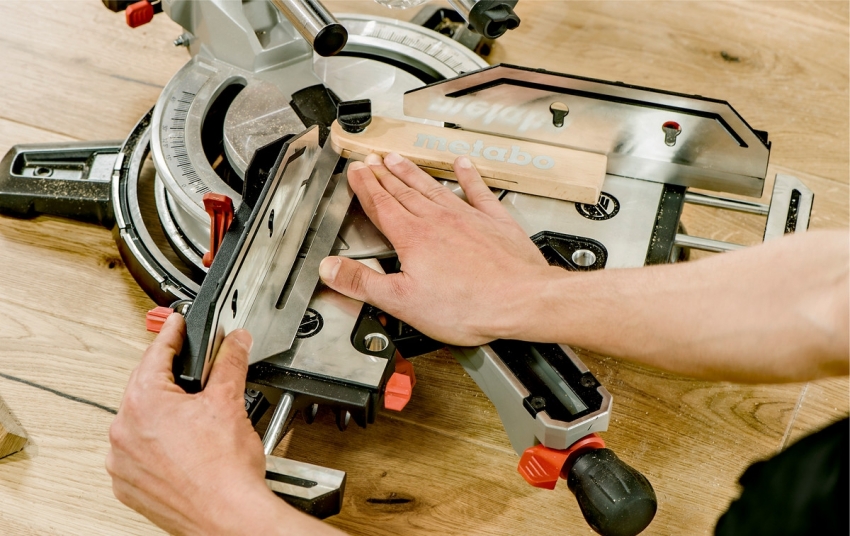

Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.

Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.

Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.

Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.

Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.

Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.

Лучшие торцовочные пилы среднего класса

На такие изделия приходится наибольший спрос и их выбор на рынке как раз самый богатый. Они могут применяться и для выполнения мелких работ, и для профессионального использования. В рейтинге представлены варианты, отобранные с учетом эффективности, безопасности, удобства эксплуатации и др.

Hammer STL1200/210C

…Мы протестировали Hammer STL1200/210C и можем сказать, что она аккуратно режет заготовки и пыли при этом образовывается самый минимум…
Мнение эксперта

Бюджетная торцовочная пила Hammer STL1200/210C лучшая в 2021 году по универсальности, она подходит для косого, наклонного, поперечного, продольного раздела дерева, в том числе с пластиковым покрытием. Несмотря на свою среднюю мощность в 1200 Вт, инструмент режет материалы надежно, качественно и точно. Удобство и эффективность ее использования заключается в немалой ширине и высоте хода диска – 12 см и 5.5 см. Устройство работает только от сети, поэтому нужен доступ к розетке.

Достоинства

  • Дополнительный упор в комплекте;
  • Скорость вращения – 4500 об/мин;
  • Хороший сбор пыли;
  • Адекватный уровень шума;
  • Гибкие настройки;
  • Качественная сборка.

Недостатки

  • Нет плавного пуска;
  • Отсутствие подсветки.

Makita LS1040F

Устройство от Makita отличается компактностью размеров и достаточной мощностью для выполнения сложных работ по угловому, поперечному, продольному резу полотен. При полной нагрузке двигатель работает стабильно и почти не греется, что увеличивает срок службы инструмента. Большой диаметр диска обеспечивает заглубление в поверхность на 9.3 см. Удобство и эффективность использования гарантируют дополнительные упоры в комплекте, которые особенно актуальны при работе с длинными заготовками. Высокая точность объясняется столом из литого алюминия с поворотной линейкой.

Достоинства

  • Эффективный сбор пыли;
  • Прозрачный защитный кожух;
  • Отличная видимость реза;
  • Надежная блокировка включения;
  • Точная система торможения двигателя;
  • Чистота рабочей зоны.

Недостатки

  • Высокая цена;
  • Немного пыли после удаления все же остается.

Bosch PCM 8 S

Bosch PCM 8 S является настольной моделью и подходит для домашнего применения. Это торцовочная пила с протяжкой, гарантирующей более аккуратный и точный раскрой крупных заготовок. Также хорошие результаты связаны с использованием лазерной разметки, расширителя опоры и зажима для фиксации материалов. Этот вариант особо удобен для подготовки пазов благодаря наличию ограничителя глубины. Инструмент оснащен мощным двигателем на 1200 Вт, справляющимся и со сложными задачами. Изделие легко транспортировать в силу удобной ручки и компактных размеров.

Достоинства

  • Прочная конструкция;
  • Надежная система торможения двигателя;
  • Острый диск;
  • Плавный поворот;
  • Выдерживает высокие нагрузки;
  • Не греется.

Недостатки

  • Не низкая цена;
  • Вес – 11.4 кг.

В отзывах отмечают, что при использовании Bosch PCM 8 S рабочая поверхность всегда остается чистой за счет пылесборника в комплекте, представленного в виде мешка.

Зубр ЗПТ-190-1200 ПЛ

Недорогая торцовочная пила Зубр ЗПТ-190-1200 ПЛ подходит для всех видов работ – резки под прямым и косым углом, для комбинированной обработки. Устройство имеет подвижную головку, которая позволяет увеличить ширину охвата полотна за один подход. В комплекте имеется поворотный стол, который может фиксироваться в любом положении, что облегчает использование инструмента. Рабочее место остается чистым благодаря эффективному отводу опилок, что также предотвращает их попадание в глаза. Мощность устройства равна 1100 Вт, питается оно от сети, длина кабеля – 2 м.

Достоинства

  • Компактные размеры;
  • Гарантия на 60 месяцев;
  • Хорошее пылеудаление;
  • Самостоятельно закрывающийся защитный кожух;
  • Прочность конструкции;
  • Вес в 9 кг.

Недостатки

Отсутствие лазерной подсветки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
