Проверка и регулировка карбюратора
В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.
Однако, нарушение фиксации регулировочных винтов иногда случается.
Причины нарушения регулировки карбюратора бензопилы:
- Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
- Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
- Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.
Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:
- Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
- Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.
Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

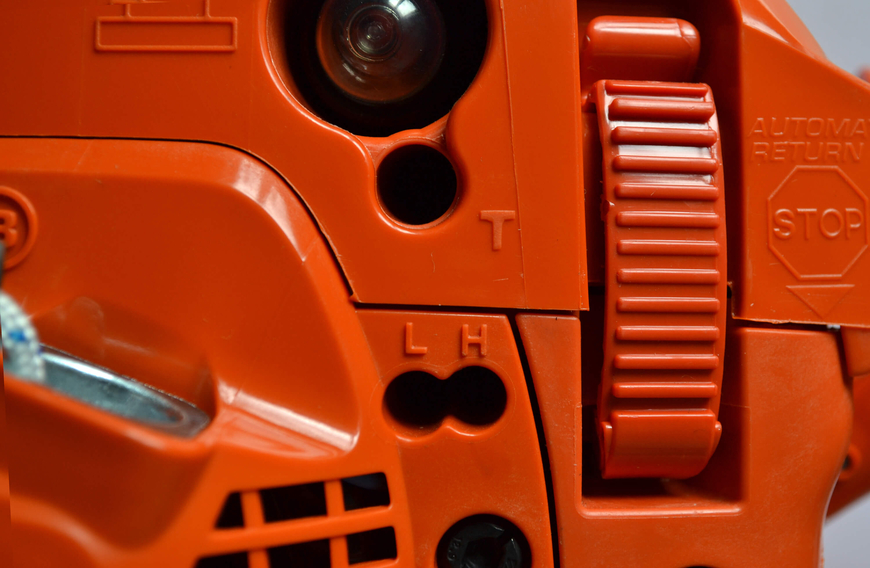

Отрегулировать карбюратор нам помогут три винта:
- “L” – low, для настройки низких оборотов
- “H” – high, для настройки верхних оборотов
- “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)
При регулировке карбюратора бензопилы следует соблюдать следующие правила:
- Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
- Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.
Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя
Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).
Проверка искры на свече зажигания и зазора между катушкой и магнето
Свеча зажигания — это важнейшая деталь, которая отвечает за воспламенение топливной смеси, подающейся в камеру цилиндра. Если свеча отслужила свое, то она будет выдавать слабую искру или вовсе ее не выдавать. Проверить это можно следующим способом:
- Выкрутить свечу зажигания
- Положить ее на цилиндр, подключив к подсвечнику
- Включить зажигание
- Дергать ручку стартера
Если искра возникает постоянно, то это говорит об исправности свечи. Причем исправна не только свеча, но и система зажигания — катушка и высоковольтный провод. Если искра на свече возникает, но с перебоями (прерывисто), то такая деталь подлежит замене. Предварительно надо проверить зазор между контактами. Величина зазора должна составлять от 0,5 до 1 мм.
Для каждой модели бензопилы производители указывают рекомендуемую величину зазора, поэтому нужно воспользоваться справочником. Измерить зазор можно специальным щупом или листом бумаги, сложенным в несколько раз.
Отсутствие искры на свече говорит о неисправности системы зажигания, поэтому перед тем, как заменить деталь, следует убедиться в исправности катушки зажигания и высоковольтного провода. Не заводиться бензопила может по причине засорения электродов свечи. Наличие черного нагара на свече или мокрые электроды — все это может говорить о следующих неисправностях:
- Черный нагар — карбюратор бензопилы отрегулирован неправильно. В составе поступающей смеси в цилиндр присутствует много топлива и мало воздуха. Устранить неисправность можно путем очистки нагара на электродах свечи с последующей регулировкой карбюратора
- Если свеча мокрая (ее заливает), то это может свидетельствовать о следующем — либо неисправна система зажигания (в том числе и сама свеча), либо же в цилиндр поступает избыточное количество топлива, тем самым заливается свеча. Для начала нужно убедиться в том, что свеча дает хорошую искру, и только после этого произвести регулировку карбюратора. Мокрую свечу методом прокаливания сушить не рекомендуется, поэтому ее следует насухо вытереть, а затем дать ей подсохнуть на солнце
- Если свеча имеет красный или розовый нагар на электродах, то это говорит о том, что используемый бензин содержит большое количество присадок. Обычно такой эффект дает бензин марки АИ-95 и выше, увеличение октанового числа в котором достигается за счет добавления присадок
Когда свеча имеет коричневый цвет (кирпичный), то это говорит не только о правильно отрегулированном карбюраторе бензопилы, но еще и об исправности системы зажигания. Если используется новая свеча зажигания, которая при проверке выдает слабую искру (или искра вовсе отсутствует), то это признак неисправности катушки зажигания. Катушку необходимо заменить вместе с высоковольтным проводом.
Это интересно! Проверить необходимо величину зазора между катушкой зажигания и магнитом. Разные производители бензопил указывают рекомендуемую величину зазора (обычно величина составляет 0,25 мм), если это значение выше нормы, то его следует откорректировать, воспользовавшись щупом.
Неисправность системы смазки цепи в бензопиле
Какие бывают поломки в системе смазки цепи:
- Непоступление или малое поступление масла
- Подтекание масла
В первом случае вначале осмотрим каналы, по которым масло подается на шину, и прочищаем их. Их забивка – достаточно распространенное явление.
При значительном вытекании масла (небольшое подтекание масла является нормальным у всех бензиновых пил) следует проверить герметичность трубок и штуцеров масляного насоса. Трубки могут спадать и даже трескаться. Нарушение герметичности трубок устраняют их заменой или заделкой герметизирующим материалом.
Что касается масляных насосов, то у разных моделей бензопил они могут быть разной конструкции, и привод также осуществляется по-разному (как правило, привод осуществляет ведущая звездочка или специальная шестеренка на коленчатом вале). Если проблема с маслонасосом, то чаще всего не придется полностью заменять весь этот узел, достаточно будет заменить его движущуюся часть (плунжер), именно она чаще всего выходит из строя из-за попадания большого количества грязи и опилок.
Самое серьезное повреждение – это трещина на корпусе масляного насоса. В таком случае придется его полностью заменить.
Заточка цепи бензопилы
Это, пожалуй, самая сложная задача при обслуживании пильных цепей. Для выполнения заточки понадобятся:
- напильники (круглый и плоский);
- оправка;
- калибр.
Заточка цепи производится непосредственно на пильной шине. Для этого с учётом угла заточки фаски (10-30 о ) на режущую кромку зуба выставляется оправка. Главное при выполнении процедуры соблюдать этот угол. Сам напильник при этом должен устанавливаться перпендикулярно шине так, чтобы соблюдался небольшой выступ над зубом. Заточка выполняется строго поступательными движениями. При завершении работы с одним резцом, цепь прокручивается так, чтобы обеспечить достаточное пространство для работы со следующим.
После обработки резцов можно приступать к правке ограничителей. Если они выступают, цепь будет «гладить» материал, ну а при слишком заглубленном положении пила будет застревать в нём. Правка ограничителей выполняется с помощью калибра, который устанавливается на режущую кромку. Его торцевая планка с прорезью должна находиться на уровне ограничителя, в противном случае последний подтачивается.
Для заточки пильных цепей не всегда удобно использовать наборы, поставляемые в комплекте с инструментом или же подручные средства. Если резцы основательно затуплены, резонно использовать специальный станок – он может быть как ручным, так и электрическим.
Обслуживание пильной цепи – одна из важнейших задач, стоящих перед оператором инструмента. От того, насколько качественно установлена и заточена гарнитура, напрямую зависит эффективность и безопасность работы. Добиться существенного увеличения срока службы инструмента можно следуя рекомендованным производителями бензопил алгоритмам натяжки и заточки цепи, а также поддерживая тормозную и смазочную системы в исправном состоянии.
Устройство и принцип работы стартера бензопилы
Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной
Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства
Стартер для бензопилы представляет собой несложный механизм, состоящий из:
- Барабана.
- Тросика.
- Рукоятки, соединяющейся с тросиком.
- Каркаса с возвратной пружиной.
Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.
Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.
Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.
Бензопила плохо заводится на холодную
Нарушение последовательности действий при пуске на холодную
Если не заводится новая бензопила на холодную, то причина может быть в неправильной последовательности пуска двигателя. Как правило, каждый производитель в инструкции к бензопиле, указывает порядок действий при проведении пуска бензопилы на холодную. В основном он схож для всех двухтактных двигателей внутреннего сгорания, которые устанавливаются на бензопилы, и представляет собой следующий порядок действий.
Закрытие воздушной заслонки (необходимо для обогащения топлива при пуске).
Подсос топлива с применением для этого специального праймера (на некоторых моделях бензопил, праймер не предусмотрен конструкцией, и следовательно для них этот пункт отсутствует).
Включение зажигания (если про это забыть, то можно ошибочно посчитать инструмент неисправным).
Провести несколько движений стартера, до первой «вспышки» двигателя (важно не упустить этот момент, иначе возможно «залить» двигатель).
Установить воздушную заслонку в положение открыто.
Произвести запуск двигателя бензопилы.
Проблемы с топливом
Как при варианте затрудненного пуска на горячую, проблемы в топливной системе могут повлиять и на запуск или не возможность его произвести и на холодную. Регулировка карбюратора, загрязнение топливного фильтра и магистрали, все это причины, которые вызывают затруднения при пуске.
Провести диагностику топливной системы, это первое что нужно при затрудненном пуске на холодную.
Стоит обратить внимание и на качество топлива, т.к. при использовании смеси бензина с маслом, в которой имеется небольшое количество воды, может существенно затруднится запуск или сделается невозможным
Неисправности в двигателе
Задиры ЦПГ, залипание колец, износ ЦПГ, подсос воздуха через сальники и прокладки, понижение компрессии, все эти проблемы могут сделать запуск бензопилы невозможным или существенно его затруднить. Например, при не значительном износе ЦПГ, компрессия в двигателе снижается. В таком случае, запуск на «холодную» будет значительно затруднен, либо пила может перестать заводится, а на «горячую», инструмент будет заводиться хорошо.
Точно диагностировать проблемы в двигателе связанные с проблемами в его запуске достаточно сложно, и лучше для этого обратится к специалисту в этой области.
Бензопила плохо заводится на холодную
Нарушение последовательности действий при пуске на холодную
Если не заводится новая бензопила на холодную, то причина может быть в неправильной последовательности пуска двигателя. Как правило, каждый производитель в инструкции к бензопиле, указывает порядок действий при проведении пуска бензопилы на холодную. В основном он схож для всех двухтактных двигателей внутреннего сгорания, которые устанавливаются на бензопилы, и представляет собой следующий порядок действий.
Закрытие воздушной заслонки (необходимо для обогащения топлива при пуске).
Подсос топлива с применением для этого специального праймера (на некоторых моделях бензопил, праймер не предусмотрен конструкцией, и следовательно для них этот пункт отсутствует)
Включение зажигания (если про это забыть, то можно ошибочно посчитать инструмент неисправным).
Провести несколько движений стартера, до первой «вспышки» двигателя (важно не упустить этот момент, иначе возможно «залить» двигатель).
Установить воздушную заслонку в положение открыто.
Произвести запуск двигателя бензопилы.
Проблемы с топливом
Как при варианте затрудненного пуска на горячую, проблемы в топливной системе могут повлиять и на запуск или не возможность его произвести и на холодную. Регулировка карбюратора, загрязнение топливного фильтра и магистрали, все это причины, которые вызывают затруднения при пуске.
Провести диагностику топливной системы, это первое что нужно при затрудненном пуске на холодную.
Стоит обратить внимание и на качество топлива, т.к. при использовании смеси бензина с маслом, в которой имеется небольшое количество воды, может существенно затруднится запуск или сделается невозможным
Неисправности в двигателе
Задиры ЦПГ, залипание колец, износ ЦПГ, подсос воздуха через сальники и прокладки, понижение компрессии, все эти проблемы могут сделать запуск бензопилы невозможным или существенно его затруднить. Например, при не значительном износе ЦПГ, компрессия в двигателе снижается. В таком случае, запуск на «холодную» будет значительно затруднен, либо пила может перестать заводится, а на «горячую», инструмент будет заводиться хорошо.
Точно диагностировать проблемы в двигателе связанные с проблемами в его запуске достаточно сложно, и лучше для этого обратится к специалисту в этой области.
Запуск без стартера
Часто многие домашние мастера интересуются тем, можно ли привести в действие бензопилу без помощи стартера. Ответ очень простой: это сделать в принципе нельзя.
Ни один из производителей не предусмотрел других альтернативных способов запуска. Поэтому даже если вы снимете стартер и попробуете запустить машину как-то по-другому, работать она все равно не будет, поскольку в системе охлаждения произойдут нарушения. В данной системе стоит улитка для передачи потока холодного воздуха от крыльчатки маховика в сторону цилиндра. Если ее не будет, то двигатель будет перегреваться и в итоге заклинит.
Как отремонтировать бензопилу
Когда причины поломки диагностированы, инструкция по эксплуатации изучена, можно приступать к ремонту бензопилы самостоятельно. Для этого потребуется разобрать бензопилу, удалить поврежденный элемент или починить его, если есть способы устранения без замены
При покупке деталей на инструмент обращайте внимание на характеристики, размеры и другие параметры, которые должны совпадать для надежной работы устройства
Как разобрать
Для разбора стоит ознакомиться с основными деталями и группами устройства, среди которых:
- двигатель;
- сцепление;
- цепной механизм;
- тормозная система;
- уловитель цепи;
- масляный насос.
В зависимости от изготовителя схемы могут отличаться. Некоторые устанавливают двигатель вертикально, другие — горизонтально. Наиболее сложное устройство у профессиональных инструментов. Для его ремонта понадобятся оригинальные запасные части, которые стоят достаточно дорого.
Например, для демонтажа двигателя бензопилы понадобятся специальные съемники, ключи. Их изготовление своими руками требует много времени. Проблема состоит в том, что информацию по ремонту в полной мере для зарубежных агрегатов найти сложно. Хорошо будет, если удастся найти схему разборки. Последовательность действий:
Демонтируем пильную гарнитуру
Сливаем горючее и масло из баков, удаляем загрязнения из труднодоступных мест изделия.
Разборка бензопилы требует особой осторожности при работе с карбюратором. Множество мелких частей аккуратно снимается и складывается на белый лист бумаги
Комплектующие промываются и собираются в обратном порядке.
Демонтаж поршневой группы. Необходимо снять резьбовой крепеж, перевернуть пилу набок.
Пусковое устройство. Изношенные детали подлежат замене. Одна фирменная шина вырабатывает свой ресурс через 3 пильных цепи.
Поломки стартера и способы их устранения
Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.
Внешний вид устройства
Распространенные поломки пускового механизма агрегатов и их устранение:
Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм
Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера
После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.
Читать также: Регулятор оборотов для асинхронного двигателя 380в
Немного теории: что такое электростартер
Стартер автомобиля – это компактный электродвигатель постоянного тока, коллекторного типа, на валу которого стоит шестерня, совпадающая по профилю с зубьями на маховике. На корпус этого электромотора прикручено тяговое реле (соленоид), сердечник которого в момент поворота ключа толкает шестерню в зацепление с маховиком и одновременно – смыкает контактную пластину – делает «мостик» для питания обмоток.

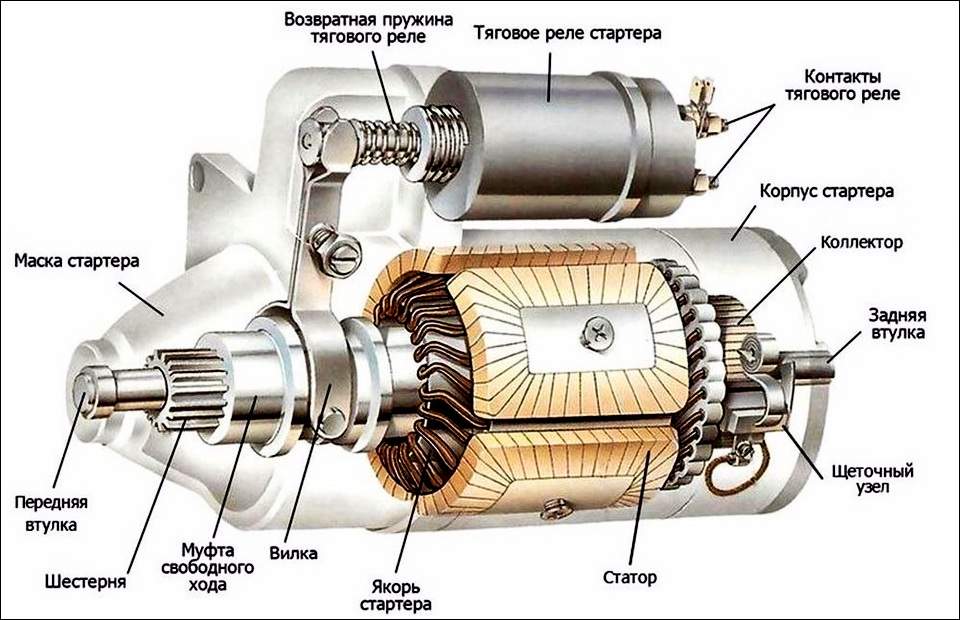

Устройство стартера
Ротору остается только приложить усилие, провернуть маховик и запустить двигатель. Прилагается усилие обычно через понижающий редуктор, поскольку штатная скорость вращения моторчика – высокая. Пока пусковой механизм будет крутиться, шестерня бендикса будет прижиматься к маховику. Чтобы двигатель не начал после запуска вращать сам стартер, эту шестерню посадили на обгонную муфту, которая размыкает зацепление, когда скорость маховика станет больше скорости шестерни. В зацепление бендикс приводится «вилкой-рычагом», которую качает сердечник «тягового». Как только происходит запуск ДВС, и ключ возвращается в предыдущее положение — ток в обмотке реле — пропадает, шестерня возвращается под корпус, оставаясь там зафиксированной.
Ремонт бензопилы Хускварна 240. Ремонт бензопилы Хускварна 240
У бензопилы Хускварна 240 два болта, на которые шина ставится. один поджимается после установки крышки, а один, который справа, не крепится и при работе вываливается. вчера слетела цепь из-за этого. Что делать? почему так происходит? Цепь, скорее всего, слетела из-за слабого натяжения, да ещё при работе нагрелась и удлинилась. Я слышал что есть автоматические масляные насосы которые работают только тогда когда начинает вращается цепь, а то у меня на холостых насос работает, масло зря течет. Автоматические — это маслонасосы, у которых подача масла для смазки цепи во время работы пилы происходит без помощи работающего с этой пилой человека. У меня на 435-й модели привод на масляный насос работает от барабана сцепления совмещённого с ведущей звёздочкой. Т. е. звёздочка и, соответственно, цепь движутся — масло идёт, остановились и подача масла прекратилась. А вот в 240-й модели, посмотрел по деталировке, больше похоже на то, что привод выполнен через червяк напрямую с коленвала, т. е. насос работает всё время пока вращается коленвал. Подскажите пожалуйста, как заводить бензопилу Хускварна 240e. Надо сначала поставить на тормоз, выдернуть подсос, завести до первого чиха, убрать подсос (на половину или полностью?) затем как заведется газануть или не газовать? убрать тормоз или нет? и 30 сек греть, после чего убрать тормоз и подсос? или после 30 сек. прогрева газануть нужно? 1. Перед тем как заводить потяните рычаг тормоза на себя (выключите его), это делается, чтобы не сжечь сцепление. Фирмачи просто перестраховываются, когда советуют заводить при включённом тормозе. 2. Выдвинуть подсос и дёргать за стартёр до первого чиха. 3. Задвинуть подсос до половины или совсем (пробуйте так и так, как лучше заведётся) и заводите пока мотор не заработает на холостых (цепь будет быстро крутиться). 4. Нажать на газ и мотор заработает без вращения цепи. Прогревайте около минуты и пилите. Не забывайте про тормоз. При нажатии на газ при включённом тормозе, сожжёте сцепление и т.д.
Что делать
В случае, если двигатель бензопилы не заводится, а на электродах свечи зажигания есть следы топлива и масла, необходимо установить причину их появления. От этого будет зависеть, что надо делать для ее устранения. Если заброс топлива произошел при пуске агрегата, то необходимо удалить скопившуюся в картере двигателя топливную смесь. Для этого выворачивают свечу, бензопилу переворачивают цилиндром вниз и ручным стартером проворачивают коленвал. Таких манипуляций нужно сделать не менее 25-30 раз.
После этого снятую деталь устанавливают на место и запускают двигатель в соответствии с инструкцией по эксплуатации. Если в процессе работы агрегата возникают перебои, то это говорит о дефекте свечи. Со временем электроды искрообразующего устройства обгорают, в результате чего увеличивается зазор между ними. Это приводит к появлению слабой искры, которая не может воспламенить топливо.
Регулировка зазора проводится с применением щупа. Для двухтактных двигателей расстояние между электродами должно составлять 0,7-0,9 мм. Забрызгивание контактов может произойти из-за чрезмерно обогащенной смеси. К этому приводит нарушение регулировки карбюратора или засорение воздушного фильтра.
Настройку устройства проводят на прогретом двигателе. Путем вращения винтов добиваются максимально возможных устойчивых оборотов. Если владельцем агрегата регулировка карбюратора не проводилась, то тогда стоит обратиться к специалисту.
