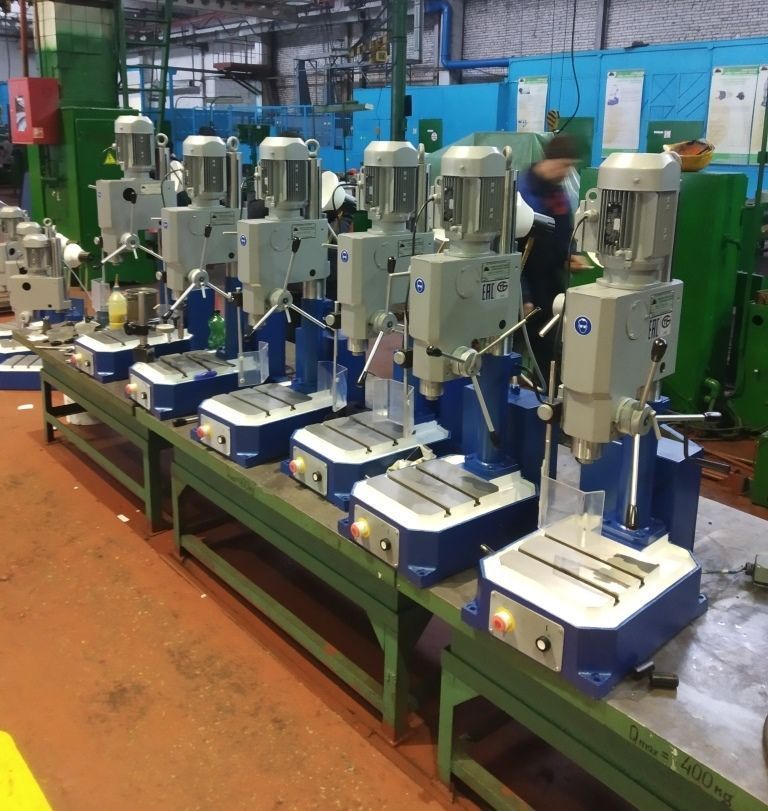

Настольно-сверлильный станок ГС2116К

ГС2116К станок сверлильный настольный. Назначение и область применения

Сверлильный станок ГС2116К предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.

Станки ГС2116К позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Шпиндель сверлильного станка ГС2116К

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

Сведения о производителе настольно-сверлильного станка ГС2112

Производителем настольно-сверлильного станка модели ГС2112 является , основанный в 1961 году.

Завод уже более 50 лет выпускает станки токарные с ЧПУ; станки токарно-винторезные; станки сверлильные; узлы станков.

В 1970 году завод приступил к изготовлению узлов к токарно-винторезным станкам: коробки подач и фартуки.

С 1976-1991 годы завод входил в состав Московского производственного объединения «Красный Пролетарий».

В 1972 году освоен выпуск радиально – сверлильных станков модели 2Е52.

В настоящее время ОАО «Гомельский завод станочных узлов» производит металлорежущие станки и комплектующие к ним.

Технические характеристики станка ГС2112

Наименование параметра	2М112	ГС2112
Основные параметры станка
Наибольший диаметр сверления, мм	12	12
Наименьшее и наибольшее расстояние от торца шпинделя до стола	0..400	50..400
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	190	190
Рабочий стол
Ширина рабочей поверхности стола, мм	250	250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Шпиндель
Наибольшее перемещение шпиндельной головки (бабки), мм		250
Ход гильзы шпинделя, мм	100	100
Частота вращения шпинделя, об/мин	450..4500	450..4500
Количество скоростей шпинделя	5	5
Конус шпинделя	Морзе В18
Привод
Электродвигатель привода главного движения Мощность, кВт	0,55	0,55
Габарит и масса станка
Габариты станка (длина ширина высота), мм	795 х 370 х 950	340 х 690 х 960
Масса станка, кг	120	100

Список литературы

Станок настольно-сверлильный ГС2112 и его модификации. Руководство по эксплуатации 044.000.000 РЭ, 1995

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Панов Ф.С. Работа на станках с ЧПУ, 1984

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

ГС2116К станок сверлильный настольный. Назначение и область применения

Сверлильный станок ГС2116К предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.

Станки ГС2116К позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Шпиндель сверлильного станка ГС2116К

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

Кинематическая схема сверлильного станка ГС2116К

Кинематическая схема сверлильного станка гс2116к

Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.

Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

Технические характеристики станка ГС2116К

Наименование параметра	ГС2112	ГС2116К
Основные параметры станка
Наибольший условный диаметр сверления, мм	12	18
Наибольший диаметр сверления в стали 45, мм	12	18
Наибольший диаметр сверления в чугуне СЧ20, мм		20
Нарезание резьбы в стали 45, мм	–	М16
Наименьшее и наибольшее расстояние от торца шпинделя до стола	100..450	100..400
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	190	190
Диапазон нарезаемой резьбы	–	М4..М12
Рабочий стол
Размер рабочей поверхности стола, мм	250 х 250	250 х 250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Шпиндель
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм	250	200
Ход гильзы шпинделя, мм	100	100
Частота вращения шпинделя, об/мин	450, 800, 1400, 2500, 4500	200, 320, 560, 800, 1200, 2100
Количество скоростей шпинделя	5	6
Конус шпинделя наружный по ГОСТ 9953-82	Морзе В18	Морзе В18*
Конус шпинделя внутренний по ГОСТ 25557-82	–	Морзе 2
Наибольший крутящий момент на шпинделе, Нм		30
Наибольшая осевая сила резания, Н		4000
Привод
Электродвигатель привода главного движения, кВт	0,55	0,75
Электродвигатель насоса СОЖ, кВт	–	0,18*
Габарит и масса станка
Габариты станка (длина ширина высота), мм	780 х 420 х 952	640 х 460 х 1260
Масса станка, кг	135	175

Список литературы

Станок настольно-сверлильный ГС2116К и его модификации. Руководство по эксплуатации 036.000.000 РЭ, 2007

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Панов Ф.С. Работа на станках с ЧПУ, 1984

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Кинематическая схема сверлильного станка ГС2116К

Кинематическая схема сверлильного станка гс2116к

Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.

Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

Особенности использования станка в работе

Настольно-сверлильный станок ГС2116К используется для проведения таких работ:

• нарезка резьбы;
• зенкерование;
• сверление;
• рассверливание;
• развертывание.

Простота структуры станка обеспечивает легкость во время процесса эксплуатации. К числу преимуществ этого станка также относят надежность и износостойкость.

Для того, чтобы успешно выполнять сверлильные работы, работник может рассчитывать отсчет глубины по плоскостной шкале или упору. Такие операции, как реверс вращения, включение и отключение регулируются рукояткой для реверсных работ шпинделя.

Кинематическая схема сверлильной головки станка ГС2116К

Производитель станка обеспечивает поставку дополнительных комплектующих, среди которой есть:

• ключ к электрическому шкафу;
• втулка;
• лампа;
• клин.

Потребитель может заказать и другие комплектующие при условии доплаты:

• патрон для нарезки резьбы;
• тиски;
• оправку;
• монтажную станковую головку;
• патрон для выполнения сверлильных работ.

Тиски настольно-сверлильного станка ГС2116К

В стандартную комплектацию также входит электрическое оборудование, которое применяется для питания из трехфазной электросети переменного тока с установленным напряжением в 380В и частотой в 50 Гц. Работу механизма обеспечивают асинхронные трехфазные электрические двигатели:

• электронасос с предельной мощностью в 0.18 кВт;
• основной двигатель с рабочей мощностью 0.75 кВт.

Чтобы не допускать аварийных ситуаций, поломок, замыканий, настоятельно рекомендуется ознакомиться с инструкцией по эксплуатации. В случае несоблюдения правил эксплуатации потребитель лишается гарантийных обязательств.

Для того, чтобы начать правильную работу со станком, требуется соблюдать осторожность. Во время включения рукоятка реверсного механизма должна пребывать в нейтральном расположении

Механизм начала работы со станком следующий:

1. Реверсная рукоятка поворачивается в одно из рабочих расположений. Во время изменения режима работы запускается один из встроенных пускателей посредством конечных контактных выключателей.
2. Оба пускателя приводят в рабочее состояние основной электродвигатель. Шпиндель перестает работать в том случае, когда рукоятку реверса обращают в нейтральную позицию.
3. Когда на станке размещают электронасос, он запускается посредством одного из переключателей на управляющем пульте.
4. Если возникает необходимость, можно воспользоваться установленным на станке светильником. Светильник включается посредством тумблера, который расположен при его основании.
5. Для того чтобы упредить возникновения поломок, в механизм устройства встроен толкатель красного цвета. Также можно остановить работу при помощи вводного переключателя.

Разработчиками устройства предусмотрены механизмы защиты от короткого замыкания, которые встроены в электрическую схему. Защита трансформатора и двигателя реализована посредством выключателя с автоматическим механизмом.

Двигатель защищен не только от замыканий, но и от рабочих перегрузок. Для целей защиты электрического механизма от таких негативных явлений в устройство встроены срабатывающие тепловые реле.

Во время эксплуатации настольно-сверлильного устройства может возникнуть аварийная ситуация, когда выходит из строя какой-либо элемент. В технических характеристиках оборудования описаны такие защитные механизмы:

• имеется возможность нажать на кнопку экстренного прекращения работы;
• тепловые реле;
• защита нуля, благодаря которой исключается возможность непроизвольного продолжения работы после возникновения перерывов напряжения, скачков в электропитании;
• устройство не может включиться, если рукоять реверса располагается не в нейтральной позиции.

Электрическая схема настольно-сверлильного станка ГС2116К

Монтажные работы по установке станка возможны исключительно электриком. Только он может с достаточной безопасностью осуществить подключение электростанка к сети. Для подключения к сети подойдет не всякий кабель, а только четырехжильный, поперечное сечение которого должно составлять хотя бы 1.0 мм кв. Если такого кабеля нет, можно воспользоваться жгутовым материалом из изолированных проводов меди.

Перед тем, как использовать станок для разного рода работ, потребитель должен проверить общее рабочее состояние механизма. При выявлении какого-либо брака потребителю следует сообщить о нем продавцу, чтобы получить возможность своевременно заменить неисправный прибор.

Сверлильные аппараты для использования в производственных условиях

Достаточно взглянуть на чертежи или фото производственных сверлильных станков, чтобы понять, что они представляют собой значительно более сложные устройства, чем бытовые модели. Большая часть моделей таких станков – это универсальное оборудование, позволяющее выполнять не только сверление по металлу и прочим материалам, но и ряд других технологических операций.

Многошпиндельный сверлильный станок GILLARDON RF 25

К производственным сверлильным станкам относятся устройства следующих категорий.

Станки настольного типа

Такие станки отличаются небольшими размерами и незначительным весом. Их применяют для сверления отверстий, имеющих небольшой диаметр.

Вертикально-сверлильные (колонные) станки

Эти станки используют для оснащения мелкосерийных и единичных производств. С их помощью можно получать в заготовках из металла отверстия, диаметр которых находится в интервале 18–75 мм.

Радиально-сверлильные аппараты

Данное оборудование служит для обработки массивных деталей из металла или заготовок, в которых необходимо сформировать отверстия с центрами, расположенными по дуге окружности. Устройство сверлильного станка этой категории характеризует достаточно большой вылет шпиндельного узла, величина которого может доходить до 1300–2000 мм.

Координатно-сверлильные устройства

Использование таких станков актуально в тех случаях, когда предъявляются высокие требования к точности расположения нескольких отверстий в детали.

Горизонтально-сверлильные аппараты

На этих устройствах обрабатывают отверстия, отличающиеся значительной глубиной (валы, оси, штоки и др.).

Центровальные станки

Такое оборудование используется для формирования центровых отверстий, расположенных на торцах обрабатываемых деталей.

Многошпиндельные станки

На агрегатах, оснащенных несколькими шпиндельными головками, может одновременно выполняться обработка множества отверстий, расположенных в вертикальной, горизонтальной и наклонной плоскостях.

Комбинированные станки

На устройствах сверлильно-фрезерной, сверлильно-токарной, сверлильно-долбежной и ряда других категорий могут одновременно выполняться различные технологические операции.

Универсальный сверлильно-фрезерный станок Stalex-LM1450-2

Наиболее распространенными считаются станки вертикально- и горизонтально-сверлильной группы. Многие современные модели сверлильных станков оснащают системами числового программного управления, что позволяет серьезно повысить производительность такого оборудования и обеспечить высокую точность обработки. Станки с такой системой управления используют преимущественно для оснащения серийных и крупносерийных производственных предприятий.

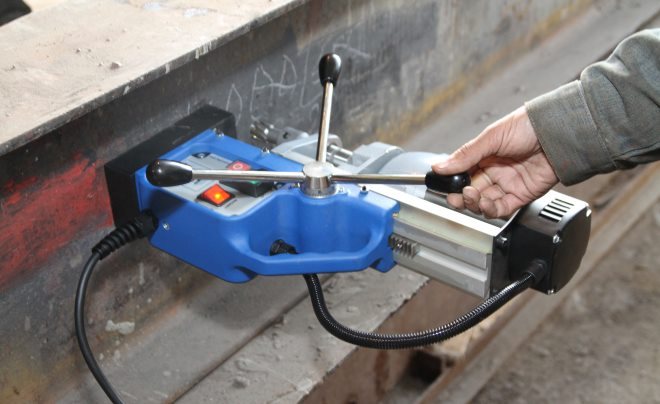

Среди специального сверлильного оборудования следует упомянуть магнитные станки, которые применяются для получения отверстий в крупногабаритных деталях. Такие устройства, оснащенные специальным магнитным основанием, размещаются непосредственно на поверхности обрабатываемой детали и надежно удерживаются на ней за счет мощного магнитного поля. Большим преимуществом станков данной категории является то, что их можно располагать в любом пространственном положении.

Уникальная конструкция магнитных станков предоставляет возможность обрабатывать металл там, где это невозможно сделать обычным оборудованием

Несмотря на то, что любой станок сверлильной группы можно использовать для получения отверстий в заготовках из различных материалов, для деревообрабатывающих и мебельных фабрик создаются особые модели, которые могут оснащаться одним или несколькими шпинделями, в том числе и рабочими головками поворотного типа. При помощи такого оборудования можно не только делать отверстия в деталях из древесины, но и создавать гнезда, пазы, удалять сучки.

Меры безопасности

Во избежание возникновения травматизма следует помнить о правилах работы со сложным электромеханическим оборудованием:

1. Запрещено использовать станок людям, которые не имеют соответствующего уровня обучения.
2. Перед началом первой работы следует ознакомиться с инструкцией по эксплуатации электроприбора.
3. Запрещено обрабатывать заготовки, которые не закреплены надлежащим образом в тисках.

Станок ГС2116 – отличное приобретение для любого предприятия. Благодаря встроенной противоаварийной системе он отличается хорошей износостойкостью. Единожды купив станок, его можно использовать на протяжении многих лет.

Лучшие настольные сверлильные станки

Не всегда задачу по сверлению отверстий можно решить с помощью дрели. Требуется одновременно держать инструмент и заготовку, что сказывается на точности выполнения работы. Устранить такой недостаток поможет настольный сверлильный станок. С его помощью можно сделать сквозное или глухое отверстие, увеличить его размер, нарезать резьбу, провести другие операции. Расскажем: какие модели подобного оборудования потребители считают лучшими, назовём их плюсы и минусы.

Калибр СС-16/550 00000045685

Это универсальный станок отечественного производителя, который можно использовать для рассверливания и нарезания резьбы, зенкерования и выполнения развёртки, а также вырезания дисков. Для проведения этих операций вполне хватает мощности Калибра СС-16/550 – 550 Вт. Его можно использовать для обработки дерева, металла, полимерных материалов.

Плюсы станка:

1. Возможность установки дополнительного оборудования за счёт делительной головки.
2. Регулировка стола по горизонтали и вертикали.
3. Максимальный диаметр сверла 16 мм.
4. Повышенный уровень безопасности: наличие прозрачного защитного экрана, кожухов, закрывающих травмоопасные механизмы.
5. Издаёт мало шума при сверлении.
6. Точность обработки.
7. Сравнительно небольшой вес позволяет с удобством транспортировать станок в автомобиле.

Минусы станка:

1. Греется двигатель на холостых оборотах.
2. Отсутствие смазки.
3. Небольшой люфт шпинделя в шкиве.
4. Плохое качество крепёжных элементов.

Jet JDP-8L-M 10000355M

В этой модели много сделано для безопасности работы оператора. Механизм сверления закрыт прозрачным экраном, ременной привод – металлическим кожухом. О качестве выполнения работы заботится рифлёная рукоятка станка, которая не выскальзывает из руки, обрабатываемую деталь надёжно зажимают тиски. Размер рабочего стола: 160х160 мм разрешает сверлить детали солидных размеров.

Плюсы станка:

1. Компактные размеры (в упаковке): 500х360х250 мм.
2. Небольшой вес: 19 кг.
3. Энергосберегающая мощность: 350 Вт.
4. 5 рабочих скоростей.
5. Широкий диапазон частоты вращения шпинделя: 580-2650 об/мин.
6. Приемлемая цена.

Минусы станка:

1. Попадаются изделия с некачественной сборкой: разбитые подшипники, люфты, крепёжные детали из «сырого» металла.
2. Нешлифованная станина.
3. Небольшой максимальный диаметр сверления – 13 мм.
4. Нет подсветки рабочей зоны.
5. Недостаточная мощность мотора.
6. Небольшая толщина рабочего стола, прогибается под нагрузкой.

Bosch PBD 40 0603B07000

Возможность переключения частоты оборотов позволяет оператору производить работы в диапазоне 200-850 и 600-2500 об/мин. Несмотря на солидные характеристики, устройство обладает небольшими габаритами: 750х378х273 мм (в упакованном виде). Сам станок весит всего 11,2 кг, что позволяет с удобством переносить его в удобное для работы место. Максимальный диаметр используемого сверла – 13 мм.

Плюсы станка:

1. Быстрозажимной тип патрона для сверления.
2. Достаточные для работы размеры основания: 330×350 мм.
3. На цифровом встроенном мониторе отображается информация о скорости вращения шпинделя.
4. Возможность сверления отверстий в металле – до 13 мм, дереве – до 40 мм.
5. Наличие подсветки.
6. Достаточная глубина сверления.
7. Оригинальный дизайн.
8. Отличная эргономика.
9. Наличие лазера улучшает точность выполнения работ.

Минусы станка:

1. Замечания высказываются по поводу некритичных люфтов патрона, шпинделя, рукоятки.
2. Повышенная стоимость товара.

Ставр CC-16/550

Продукт российско-китайского сотрудничества отличается повышенной прочностью основания и рабочего стола, выполненных из чугуна. Мощность мотора 550 Вт позволяет владельца оборудования производить обработку металла, древесины сверлом до 16 мм. Достоинством модели можно считать её компактные габариты: 490х220х610 мм, вес станка:18 кг.

Плюсы станка:

1. Удобство конструкции: можно изменять положение по высоте и регулировать угол наклона.
2. Надёжность изделия – длительный срок его эксплуатации.
3. Симпатичный внешний вид.
4. Малошумная работа.
5. Тиски в комплекте.
6. Возможность работы на 9 скоростях.
7. Важным преимуществом этой модели покупатели считают её доступную стоимость.

Минусы станка:

1. Греется мотор на холостых оборотах.
2. Люфт пиноли.
3. Тонкая труба колонны.
4. Мотор не «тянет» сверло по металлу 16 мм.

Технические характеристики станка ГС2116К

Наименование параметра	ГС2112	ГС2116К
Основные параметры станка
Наибольший условный диаметр сверления, мм	12	18
Наибольший диаметр сверления в стали 45, мм	12	18
Наибольший диаметр сверления в чугуне СЧ20, мм		20
Нарезание резьбы в стали 45, мм	–	М16
Наименьшее и наибольшее расстояние от торца шпинделя до стола	100..450	100..400
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	190	190
Диапазон нарезаемой резьбы	–	М4..М12
Рабочий стол
Размер рабочей поверхности стола, мм	250 х 250	250 х 250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Шпиндель
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм	250	200
Ход гильзы шпинделя, мм	100	100
Частота вращения шпинделя, об/мин	450, 800, 1400, 2500, 4500	200, 320, 560, 800, 1200, 2100
Количество скоростей шпинделя	5	6
Конус шпинделя наружный по ГОСТ 9953-82	Морзе В18	Морзе В18*
Конус шпинделя внутренний по ГОСТ 25557-82	–	Морзе 2
Наибольший крутящий момент на шпинделе, Нм		30
Наибольшая осевая сила резания, Н		4000
Привод
Электродвигатель привода главного движения, кВт	0,55	0,75
Электродвигатель насоса СОЖ, кВт	–	0,18*
Габарит и масса станка
Габариты станка (длина ширина высота), мм	780 х 420 х 952	640 х 460 х 1260
Масса станка, кг	135	175

Список литературы

Станок настольно-сверлильный ГС2116К и его модификации. Руководство по эксплуатации 036.000.000 РЭ, 2007

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Панов Ф.С. Работа на станках с ЧПУ, 1984

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Спецификация органов управления станка ГС2112

1. Кнопка “Стоп”
2. Кнопка включения прямого вращения шпинделя
3. Кнопка включения обратного вращения шпинделя
4. Рукоятка перемещения шпиндельной бабки
5. Рукоятка натяжения ремня
6. Рукоятка перемещения шпинделя
7. Рукоятка зажима шпиндельной бабки на колонне

Аналоги настольного сверлильного станка ГС2112

ЕНС12 – Ø12 – производитель Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 – Ø12 – производитель Оренбургский станкозавод, г. Оренбург

НС-12Б, НС-12-М – Ø12 – производитель Барнаульский станкостроительный завод

ШУНСС-12 – Ø12 – производитель Мукачевский станкостроительный завод, с. Кольчино

ГС2112 – Ø12 – производитель Гомельский завод станочных узлов

ЗИМ1330.00.00.001 – Ø12 – производитель Завод им. Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 – Ø12 – производитель СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 – Ø12 – производитель Беверс, г. Бердичев

ВС3-5016 – Ø12 – производитель Воронежский станкозавод

Р175М – Ø12 – производитель Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М – Ø13 – производитель АвтоСпецОборудование

ВИ 2-7 – Ø14 – производитель Волгоградский инструментальный завод

MD-23 – Ø14 – производитель Каунасский станкостроительный завод “Нерис”

ГС2112 сверлильный станок настольный. Назначение и область применения

Настольный сверлильный станок ГС2112 изготовлен согласно ТУ РБ 00222479-101-95.

Сверлильный станок ГС2112 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Принцип работы и особенности конструкции станка ГС2112

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Станки ГС2112 позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание – нет
• нарезание резьб – нет

Указание мер безопасности

1. При распаковке станка, его расконсервации, транспортировке, установке, подготовке к работе, эксплуатации и ремонте необходимо соблюдать соответствующие требования безопасности, установленные инструкциями на проведение каждого из видов работ.
2. Станок ГС2112 должен быть надежно заземлен, согласно п.7.5 настоящего руководства, электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка не должно превышать 0,1 Ом.
3. Перед обработкой детали необходимо надежно закрепить сверлильную головку на колонне рукояткой зажима, деталь на столе станка (в тисках) и инструмент на шпинделе станка.
4. Во время работы на станке не разрешается:

• Работать при открытом кожухе ременной передачи
• Производить выбивку патрона при вращении шпинделя
• Производить остановку вращения выключенного шпинделя рукой

Время остановки вращения шпинделя после его выключения не превышает 5 сек.
На кожухе, закрывающем ременную передачу, установлен знак “Осторожно! Прочие опасности” и предупреждающая табличка “При включенном станке не открывать”.
Освещенность рабочей поверхности в зоне обработки в системе комбинированного освещения (общее плюс местное) должна быть не менее 1000 Лк (обеспечивается потребителем с установкой на подставку (верстак), на которой установлен станок, светильника местного освещения).
Конструкция и исполнение станка обеспечивают требования по виброакустике и шуму

Защитный кожух ременной передачи сблокирован с приводом станка для его отключения при открытии кожуха. При этом электродвигатель станка может быть запущен в ход только после закрытия кожуха.

В таблице частот вращения шпинделя приведена предупреждающая символика, указывающая на недопустимость переключения рукоятки управления при вращении шпинделя. Для подключения к сети питания на станке установлен штепсельный разъем, около которого установлен предупреждающий знак “Электрическое напряжение” и табличка с характеристикой питающей сети, цепей управления, величиной плавкой уставки предохранителей для зашиты от короткого замыкания.

Шпиндель сверлильного станка ГС2112

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Гайка на конце шпинделя предназначена для снятия сверлильного патрона с конуса шпинделя.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

Спецификация составных частей сверлильного станка ГС2112

1. Плита – 045.0000.012
2. Колонна – 044.0200.000
3. Шпиндельная бабка – 044.0000.000
4. Механизм подъема шпиндельной бабки – 044.0000.000
5. Электрооборудование – 045.0500.000

Спецификация составных частей сверлильного станка НС-12

1. Плита
2. Колонка
3. Хобот (шпиндельная бабка)
4. Гильза (пиноль) шпинделя
5. Шпиндель
6. Рукоятка подачи пиноли шпинделя
7. Зубчатая рейка
8. Электродвигатель
9. Плита электродвигателя (подмоторная плита)
10. Стопор устройства натяжения ремня
11. Башмак (кронштейн крепления колонки к плите)

Краткое описание конструкции и работы настольного сверлильного станка НС-12

Станок состоит из следующих основных частей: плита 1; колонка 2; хобота со шпиндельной группой 3; электрооборудования 8.

На плите

закрепляется башмак 11, в отверстии которого устанавливается колонка 2.Колонка закрепляется путем затяжки башмака.

По периметру плиты расположен желоб для сбора охлаждающей жидкости. В нижней части желоба имеется спусковое отверстие с пробкой. При подключении станка к централизованной подаче эмульсии вместо пробки может быть завернут ниппель с резиновым шлангом.

Внутри плиты вмонтирован понижающий трансформатор и корпус пакетного выключателя (для местного освещения), а снаружи — кнопочная станция (для электродвигателя станка).

На колонке

закреплена рейка 3 (рис. 4) (m = 2), в зацеплении с которой находится шестерня, вмонтированная в хобот, жестко закрепленная с рукояткой 4 (см. схему расположения органов управления). При повороте рукояток 3, 4 (рис. 6) хобот перемещается по колонке. После установки хобота на необходимую высоту рукояткой 3 хобот зажимают.

На хоботе

закреплены шпиндельная группа 5, электродвигатель 8 с плитой и натяжное устройство 10 для клинового ремня.

Шпиндель

, разгруженный от шкива, установлен в гильзе 4 (пиноли) на прецизионных радиальноупорных подшипниках.

Гильза

перемещается при повороте рукоятки 6 (рис. 1).

Передача вращения от шкива шпинделю осуществляется при помощи двух призматических шпонок.

Пятиступенчатый шкив шпинделя

закреплен с помощью втулки на двух радиальных подшипниках.

Электродвигатель

закреплен на подмоторной плите, направляющие которой свободно входят в соответствующие расточки в хоботе. После того как ремень накинут на соответствующую ступень шкива, эта плита оттягивается от хобота до нормального натяжения ремня и в этом положении фиксируется прижимными винтами.

Расположение органов управления сверлильного станка НС-12
