Применение и его особенности

В основном теодолит применяется в геодезии, строительстве, астрономии. И даже появление оборудования, позволяющего получать максимально точные результаты не позволяет специалистам отказаться от его использования. Помощь теодолита, позволяющего получить довольно точные результаты, незаменима при разметке профилей дорожного полотна, контуров строений, расстояний между объектами и пространственных углов между ними. Иногда теодолиты используются в лесном хозяйстве, мелиорации. Особая роль отводится прибору при проведении оценки состояния старых строений: он позволяет выявить возможную деформацию строения, а также влияние на данный разрушительный процесс как веса здания, так и природный явлений.

Теодолит — один из первых приборов, с которым строители, а до них и геодезисты, приходят на строительную площадку. На начальной стадии ведения работ и возведения фундамента, он используется для определения рельефа, оценки его наклона. Именно при помощи теодолита гарантируется строгая вертикаль высотных конструкций.

Теодолиты незаменимы для выполнения расчетов и различных измерений при строительстве туннелей, шахт, мостов и т.д. Современные устройства с лазерным лучом могут использоваться даже в условиях слабой освещенности, позволяют в более краткие сроки провести целый комплекс самых разных измерений с высокой точностью результата.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Как работать с лазерным нивелиром, ликбез для новичков

Данное приспособление достаточно простое в эксплуатации, однако, начиная работы, следует изучить руководство.

Работа с лазерными нивелирами ФОТО: domavlad.ru

Как измерить расстояние лазерным нивелиром

Ряд приспособлений обладают специальными дальномерами, что даст возможность строить плоскость в авторежиме, а также считать расстояние. Иначе понадобится использовать обыкновенные рулетки.

Измерение расстояния ФОТО: postroibanu.ru

Как пользоваться лазерным нивелиром при устройстве пола

Нивелир является незаменимым во время обустройства лаг для пола. После запуска  прибора по периметру появится так называемый нулевой уровень.

Применение нивелира во время обустройстве пола ФОТО: yserogo.ru

Как использовать при работе со стенами

Области применения нивелира обширны. Его можно использовать для контроля укладки кирпичной кладки, устанавливать осветительные приборы и полки, выравнивать перила у лестниц, укладывать панели, для других работ, где требуется определение точного положения предмета по отношению к какой-либо плоскости.

Применение нивелира во время работ со стенами ФОТО: sami-stroim.com

Как проверить погрешность лазерного нивелира

Чтобы проверить точность приспособления, есть большое количество методов. Наиболее простой – проверка в маленькой комнате, которую возможно без труда измерить самому, чтобы уточнить расчёты. Устанавливается устройство точно по центру двух стен, которые находятся примерно на расстоянии 20 м между собой. Включается уровень и отмечается на стене точка, которая указана лазерным крестом. Построитель плоскостей поворачивается на 180 градусов, делается отметка на стене напротив.

Далее следует перенести прибор к какой-либо из стен, установить на дистанции 60–70 см от стены и сделать аналогичные отметки, как указано выше.

Замеряется дистанция между точек а1 и а2, между точек b1 и b2. Вычитается расстояние из другого (а1 и а2) − (b1 и b2), готовый показатель сравнивается с указанной точностью. Когда данные не превысят точность в руководстве, следовательно, уровень функционирует надлежащим образом.

Отметка точки А1 и А2 ФОТО: youtube.comОтметка точек B1 и В2 ФОТО: youtube.comСравнение расстояния ФОТО: youtube.com

Измерение и фиксация значений

Измерение через нивелир производится путем выбора точки отсчета и последующей коррекции значений положения других точек на основе данных об исходной точке. Пример: измерительная рейка устанавливается на самую высокую точку измеряемой плоскости. Затем производится наведение нивелира на шкалу рейки.

Для удобства снятия показаний рейка перемещается вверх или вниз так, чтобы перекрестие линий в объективе встало на целое число, указанное на шкале рейки. Данное значение фиксируется. После этого рейка переносится на другую точку измерения. В новом положении необходимо найти зафиксированное значение на шкале – оно должно также совпасть с перекрестием объектива. После совмещения этих показателей, нижний край рейки станет точкой, по которой будет выставляться отметка.

В большинстве случаев такие отметки проставляются на реперах – специальных конструкциях, между которыми протягиваются строительные шнуры (применяются, например, при заливке фундаментов или кладке кирпичных стен). В зависимости от показателей совмещения перекрестия нивелира и значения шкалы рейки может понадобиться перенести репер или сместить его по вертикальной оси. В конечном итоге все ключевые точки отмечаются по нижнему краю рейки и совпадают с первой точкой отсчета по показателям уровня.

Нивелир позволяет выставлять измерительные точки на один уровень на больших площадях, что невозможно сделать с применением каких-либо других измерительных приборов. Расстояние, которое может ограничивать действие прибора, определяется его техническими возможностями и характеристиками линзы. Кроме того, нарушить процесс измерения может неправильно подобранная высота установки штатива. Если имеет место превышение допустимой высоты положения, а измерения необходимо провести в низине, длина измерительной рейки может оказаться недостаточной. Это приведет к тому, что в объективе нивелира будет отсутствовать линейка – провести замеры будет невозможно.

При этом необходимо избегать распространенных ошибок, способных снизить эффективность прибора.

Характеристика устройств

Итак, давайте по очереди рассмотрим оба аппарата и начнём с теодолита.

Теодолит – оптическое устройство из геодезической группы, предназначенное для измерения углов, вертикальных и горизонтальных. Основными составляющими теодолита являются:

  • лимб – стеклянный диск с изображением шкалы, на котором указаны градусы от 0 до 360;
  • алидада – во многом схожий с лимбом диск, расположенный на той же оси, вокруг которой свободно вращается, имеет свою шкалу;
  • оптика – объектив, линза и сетка нитей, необходимые для наведения на измеряемый объект;
  • подъёмные винты – применяются для регулировки прибора в процессе наведения;
  • система уровней – позволяет установить теодолит в вертикальном положении.

Также можно выделить корпус, в котором располагаются вышеназванные детали, подставку и штатив на трёх ногах.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

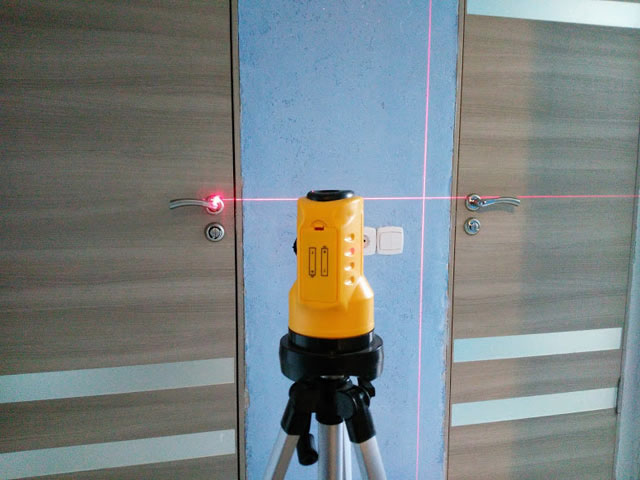

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.

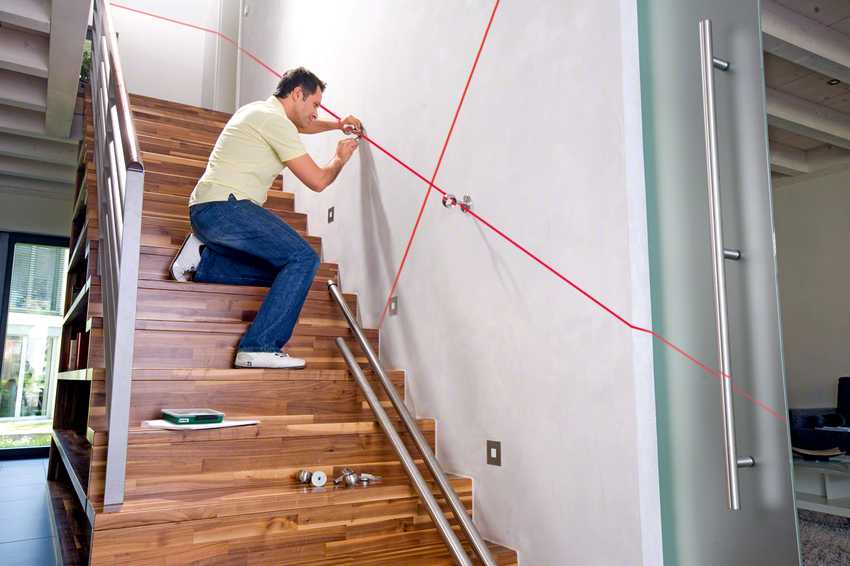

  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.

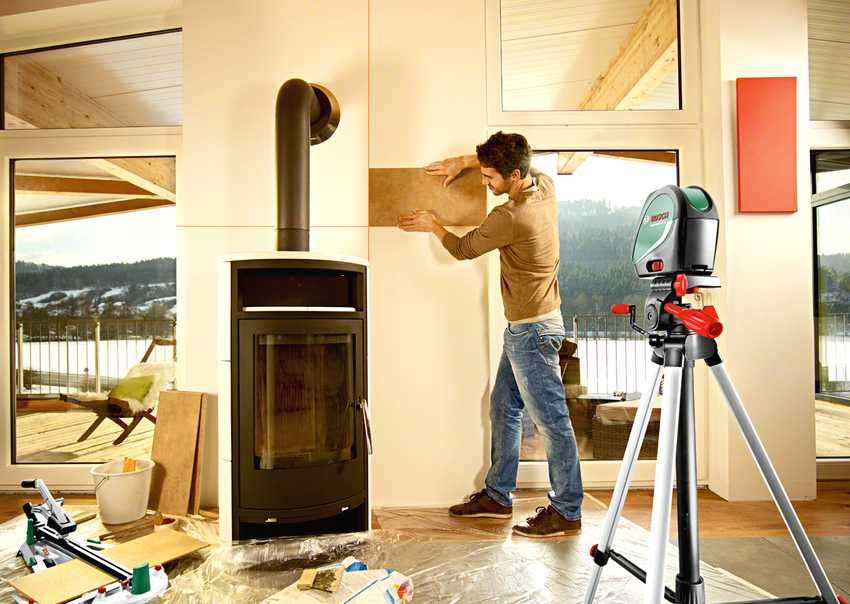

  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Это интересно: Как правильно поставить цепь на бензопилу — правила, основные трудности

Дефекты лазерных уровней и способы их самостоятельного устранения

При покупке измерительного инструмента возникает вопрос о том, какой выбрать для ремонта прибор. Ведь для предотвращения поломок уровня, надо еще на стадии покупки решить, какой инструмент подойдет для выполнения тех или иных работ. Если купить нивелир для работ в помещении, и при этом использовать его на улице, то долго он не прослужит. Кроме того, не стоит выбирать дешевые модели, если возлагаете большие надежды на прибор. При частой эксплуатации китайских дешевых подделок они быстро выйдут из строя.

Однако ломаются не только дешевые нивелиры, но и дорогостоящие, требующие соответствующего ремонта. Когда требуется самостоятельный ремонт нивелира, узнаем подробно:

  1. Когда при включении прибора, луч лазера имеет не прямолинейную форму, а изогнутую в форме дуги
  2. Если не загорается светодиод, за счет которого создаются вертикальные и горизонтальные проекции
  3. При неисправности кнопок управления
  4. В случае появления дефектов на корпусе, возникшие по причине механического воздействия
  5. Если при запуске не вращается электрический привод
  6. Луч лазера становится тусклым и слабозаметным

Если прибор упал на землю или был поврежден тяжелыми видами инструментов или строительных материалов, то даже если он не подает признаков неисправностей, все равно следует произвести его диагностику. Из строя также может выйти система настройки положения, и особенно самонастраивающийся механизм.

Это интересно!Возможность проведения ремонта лазерного уровня зависит от того, что конкретно вышло из строя в измерительном инструменте. Если поломка серьезная, а прибор при этом стоит дорого, то его ремонт можно доверить профессионалам из сервисного центра. Однако не стоит торопиться, так как починить измеритель можно попытаться самостоятельно.

Поверки круглого уровня

В нивелирах, да и других геодезических приборах, полевые измерения производят, как правило, относительно определенных точек отсчета. Таковыми можно считать отвесные линии. Так вот, контролем отвесности положения нивелиров служит круглый уровень, точнее его воздушный пузырек, который обязан находиться в центре ампулы. Обычно корпус нивелира выставляют в положение, при котором он будет находиться вдоль двух подъемных винтов. Их вращением выставляют пузырек посередине ампулы круглого уровня в направлении третьего подъемного винта. После чего этим винтом выводят пузырек к центру ампулы, периодически поправляя его положение двумя другими винтами. Такую процедуру проделывают, пока пузырек не установится в центральном положении внутри ампулы уровня.

Проверкой того, что пузырек будет находиться по центру, будет разворот корпуса нивелира под 180 градусов. Вероятно, пузырек сместится с центра и отклонится за линию окружности, за которую не должен смещаться. Тогда требуется визуально определить расстояние смещения пузырька от центра. И половина его величины устранить вращением подъемных винтов. При этом, в зависимости от направления его смещения, выбирать каким именно подъемным винтом это осуществлять. Вторую половину значения отклонения пузырька исправляют юстировочными винтами. Затем поверку повторяют пока пузырек не будет находиться по центру уровня.

Лучшие точечные лазерные уровни

Точечные лазерные нивелиры — наиболее простые в плане конструкции, они применяются для строительства или ремонта дома. Их функция — выстраивание точек, количеством от одной до пяти. С их помощью можно выполнить разметку для крепления полок, картин или поклейки обоев. Рассмотрим несколько моделей, что поможет выбрать инструмент для домашнего пользования.

BOSCH PLL 1 P

Компактный, легкий лазерный уровень для вертикальной и горизонтальной разметки. Лучи могут выходить с двух сторон уровня: спереди проецируется небольшая полоса, сзади — точка. Весит он всего 190 грамм и способный работать на расстоянии до 5 метров с точностью ±1 мм/м.

Его используют для проверки чернового выравнивания путем крепления к стене на специальной магнитной подставке, которая идет в комплекте. В конструкции BOSCH PLL 1 P встроены пузырьковые уровни, а в комплекте идет крепление, к которому инструмент крепится на магнит.

Стоит обратить на него внимание, если нужен простой и дешевый лазерный уровень для дома без функций построения нескольких линий или плоскостей на замену обычному пузырьковому. Его средняя цена составляет 2200 рублей. Характеристики BOSCH PLL 1:

Характеристики BOSCH PLL 1:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует небольшую горизонтальную полосу спереди и точку сзади. Одновременно можно включить либо точку, либо линию.
Дальность лучаДо 5 метров в режиме линии, до 20 метров в режиме точки.
Точность измерения±0.5 мм/м.
Время работыДо 15 часов от 2 батареек ААА.
СамовыравниваниеНе предусмотрено.
Резьба под штатив1/4″ на настенном креплении.
ТемператураОт 5 до 40 °C.

CST Berger MP3

Лазерный точечный нивелир CST Berger MP3 способен проецировать на поверхность три лазерных точки: спереди, сверху и снизу. Верхняя с нижней точки образуют между собой своеобразный лазерный отвес, который используется, например, в электромонтаже, чтобы перенести на потолок разметку сетки светильников, выполненную, для удобства, на полу.

Прорезиненный корпус защищает начинку от ударов, что позволяет продлить срок его службы. Максимальная дальность, при которой видно проекции без приемника, составляет 30 метров с погрешностью измерения ±0.2 мм/м. В комплекте идет сумка для транспортировки, кронштейн, а так же мишень. Его средняя цена составляет 14000 рублей,

Характеристики CST Berger MP3:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует три точки: вперед, вверх и вниз (отвес).
Дальность луча30 метров.
Точность измерения±0.2 мм/м.
Время работыДо 40 часов непрерывной работы от трех пальчиковых батареек.
СамовыравниваниеАвтоматическое выравнивание на угол до 5°.
Резьба под штатив5/8″ и 1/4″.
ТемператураОт -10 до 40 °C.

Bosch GPL 5 Professional

Это универсальный построитель лазерных точек, способный проецировать 5 лучей с погрешностью не более 0,3 мм/м. Два луча направляются вверх и вниз образуя отвес или опорную точку, остальные: вперед, вправо и влево образуя прямые углы между собой.

Показатель максимальной дальности — 30 метров. Дополнительно Bosch GPL 5 Professional оснащен специальным выравнивающим механизмом — так компенсируются вертикальные и горизонтальные неровности. Есть возможность блокировки самовыравнивания.

Класс защиты — IP54, поэтому им допускается пользоваться в пыльном или влажном помещении. В комплект входит матерчатая сумочка и держатель с магнитным креплением, позволяющий удобно закрепить инструмент.

Это хороший точечный нивелир, используемый для проведения специфических работ: разметка фундамента или аналогичных сооружений. В условиях квартиры применяют его реже. Его стоимость, в среднем, составляет 8500 рублей. На данный момент это самая лучшая цена на точечные модели с 5 точками

Характеристики Bosch GPL 5 Professional:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует 5 точек: вперед, влево, вправо, вверх и вниз (отвес).
Дальность лучаДо 30 метров без приемника.
Точность измерения±0.3 мм/м.
Время работыДо 24 часов от трех пальчиковых батареек.
СамовыравниваниеКомпенсирует неровность установки до 5°.
Резьба под штатив1/4″.
ТемператураОт -10 до 40 °C.

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Как делать поверку нивелира

В работе с нивелирами я пользуюсь одной поверкой и если выявляется погрешность  более 4 миллиметров, то  с ним не работаю. Но всего 3 метода поверок:

  1. поверка круглого уровня;
  2. поверка работы компенсатора;
  3. поверка параллельности визирной оси относительно поверхности земли.

Поверку нивелира, я делаю третьим способом.  Выставляю нивелир,  в одном месте площадке  примерно на расстояние 15-25 метров ставят рейку. Снимаю показания, допустим, получаю 1435 мм по рейке, запоминаем первую точку съемки.

Вторую снимаем на расстояние 5-10 метров, от первой точки.  Я обычно выбираю такие точки, чтоб на глаз была видна их разница по высоте. Так же фиксируем место, куда поставили рейку для съемки второй точки. Вторая точка у меня оказывается выше первой и имеет значение 1254мм.

Проводим не сложный расчет 1435-1254= 181мм, первая точка ниже второй на 18,1 сантиметров. Далее переставляем нивелир на расстояние от 10 метров от места первой стоянки, в какую сторону разницы нет.

И снова снимаем первую и вторую точку, при вычитание полученных данных сумма должна быть равной 181милиметров плюс минус 3 миллиметра это допуск,  с которым можно работать, больше уже нельзя.

Например, после второй съемки наших точек получаем такие значения,  первая точка  имеет значение 1324мм, вторая 1143 мм 1324-1143=182мм. 181<182 это в пределах нормы можно спокойно работать с нивелиром.

Поверка работы компенсатора

Выставив  нивелир, наведите на четкую цель, лучше на рейку,  далее поверните подъемный винт на 1/8 оборота. Поворачивая подъемный винт, смотрите за смещением горизонтальной нити относительно цели.

Нить при таком не значительном подъеме, должна дернуться и вернуться на место. Если этого не произошло и нить поднялась вместе с окуляром, то нивелир не годен к работе.

Поверка круглого уровня

В моей практике не было случая, чтоб приходилось настраивать круглый уровень.  Как узнать, что уровень сломан? Настраиваете с помощью подъемных винтов пузырек в «нуль-пункте», центр и при повороте прибора на 180 градусов  он должен оставаться на месте.

Я обычно настраиваю пузырек в центре уровня и смотрю его положение в трех местах между двумя подъемными винтами. Если в каком-нибудь положение не много сместился, то подкручиваю винты.

Но как быть если не получается его нас троить и в разных положениях прибора он смещается от центра?  Подъемными винтами устанавливаем положение пузырька в середине уровня.

Другую половину смещения устраняем вращением юстировочных винтов уровня с помощью шестигранного луча. Эту процедура надо проделывать до полного устранения смещения пузырька при любом повороте прибора.

Пишите комментарии по  теме поверка нивелира.

Как пользоваться нивелиром: установка штатива

Работа подобных приборов обусловлена конструктивными особенностями. Принцип действия таких измерительных устройств довольно прост. Его изучение позволит понять, как пользоваться оптическим нивелиром. Оптическая ось приспособления располагается в строго горизонтальной плоскости.

Нивелир может использоваться как на штативе, так и без него.

Данная линия является статичной, поэтому ее отклонение невозможно даже в том случае, когда прибор находится в движении. Это качество значительно увеличивает эффективность устройства. Остановимся более подробно на вопросе о том, с чего начинается работа в случае применения такого приспособления.

Итак, рассмотрим, как пользоваться нивелиром при строительстве. В первую очередь выполняется установка устройства. Для этого необходимо разложить и поставить на ровную поверхность штатив. Концы ножек, которыми оснащается подставка, имеют острые наконечники. Если грунт на месте установки мягкий, их требуется вдавить в почву.

Затем следует отрегулировать длину ножек. Это позволит разместить прибор на удобной для оператора высоте. Площадка, находящаяся вверху штатива, нужна для установки рабочей части приспособления. Она должна располагаться строго горизонтально.

На заметку! Штатив имеет вертикальный уровень, благодаря которому снижается погрешность конечного результата измерений. Таким образом, положение держателя влияет на горизонтальный уровень, который отображается в рабочей части нивелира.
Точность измерений зависит от правильной установки прибора.

Точность измерений, безусловно, зависит от правильной работы с геодезической линейкой, но и начальный этап, предполагающий установку, тоже крайне важен. Телескопические опоры и специальные фиксаторные элементы (зажимы) позволяют повысить эффективность установки прибора на местности.

Виды нивелиров по принципу работы

Виды нивелиров

В зависимости от конструкции, различают следующие виды нивелиров:

  1. геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация. А отметка точек на местности производится при помощи специальных реек;
  2. тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке. При этом после снятия замеров необходимо выполнить сложные вычисления;
  3. гидростатические, наиболее простые по конструкции. Они используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;
  4. оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями. А также оптическая труба для снятия замеров;
  5. лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;
  6. цифровые, построенные на оптическом либо лазерном принципе. Кстати, в них расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Использование

Чтобы узнать, как пользоваться нивелиром оптическим, стоит освоить следующую инструкцию:

  • Установить штатив от нивелировочного прибора на нужную высоту, воспользовавшись тремя ножками его штатива.
  • Прижать подножки установки для жёсткой и прочной фиксации штатива.
  • Установить прибор на треногу, зафиксировав специальным винтом.
  • Развернув устройство так, чтобы два винты для регулировки (подъёмные) были перед глазами, по бокам измерительного прибора, начать вращать их до тех пор, пока пузырёк не окажется на осевой отметке.

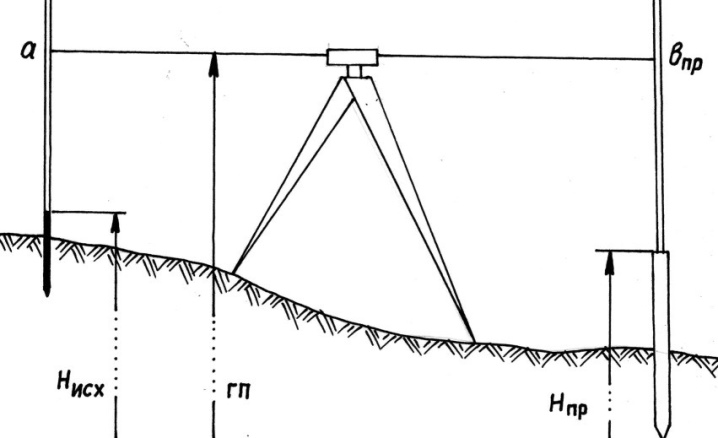

Установка и регулировка устройстваИсточник gis2000.ru

  • Прокручивая винт, который находится в передней части устройства, перемещать пузырёк по вертикальной оси.
  • Повернуть измеритель на 1800, проследив, чтобы контрольный пузырёк остался на месте (при смещении нужно отрегулировать его положение с помощью шестигранного ключа и двух винтов).
  • Установить специальную рейку с делениями (это должен делать второй человек) на некотором расстоянии от объектива вертикально (на первую из измеряемых точек), используя для контроля уровень пузырьковый, который встроен в эту рейку.
  • Посмотреть в объектив нивелировочного устройства и навестись на рейку, используя коллиматор, находящийся в верхней части приспособления.
  • Когда деления на рейке станут отчётливо видны через оптическую трубу, нужно заметить и запомнить, где находится тонкая горизонтальная полосочка, то есть в каком именно месте рейки она накладывается на получаемом изображении.
  • Также провести измерения для второй определяемой точки, перенеся рейку в иное, заранее намеченное место, зафиксировать в блокноте полученные числовые значения.
  • Сравнить всю зафиксированную на бумаге информацию, чтобы определить, какова разница в высоте расположения измеренных точек. На этом работа с нивелиром будет закончена.

Расчёты данных после замера нивелиромИсточник ppt-online.org

Чтобы сделать замеры с помощью лазерного нивелира в комнате или другом помещении, нужно поставить прибор на горизонтальную нешаткую поверхность либо на специальный штатив, проследив за тем, чтобы перед лазером не было преград

Важно помнить, что устройство необходимо ставить на расстояние, которое не превышает описанное в прилагающейся инструкции. После включения оно покажет направленный лазерный луч

На плоскости стены появится линия, на которой можно поставить отметку карандашом.

Цифровое нивелировочное устройство ещё проще применять. Для начала работы нивелиром следует установить его в нужном месте и навести на предварительно зафиксированную штрих-кодовую линейку. После этого на корпусе устройства нажимают кнопку. При этом на экране отображаются все нужные данные. Полученная информация записывается в память прибора, после чего она может быть перенесена в компьютер.

Во время работы или перевозки, переноски устройства следует помнить, что необходимо избегать любых повреждений. После окончания работы с нивелирующим прибором желательно протирать линзы специальной фланелевой тряпкой. Чаще всего она прилагается в комплекте устройства.

Подробнее о работе нивелира – в этом видео:

Коротко о главном

Нивелир – это прибор для замера уровня точек в пространстве. Применяется для строительных и ремонтных работ.

Различают три основных вида нивелировочных устройств – гидростатическое, лазерное и оптическое.

Тип нивелира выбирают в зависимости от необходимой точности предстоящих измерений, места их проведения.

Для работы лазерного нивелира нужно питание от розетки или аккумулятора, а для оптического – только специальная рейка с нанесёнными на неё делениями. Цифровое устройство способно самостоятельно проводить настройку или замер уровней.

При установке, настройке устройства, а также во время проведения измерений с его помощью следует придерживаться техники безопасности, правил работы и транспортировки прибора.

Виды нивелиров

Основные различия механизмов классом точности, принципом работы. Существую различные виды нивелиров, которые служат для разметки местности, монтажных, а также при строительных работах.

Разновидности нивелиров

  1. Геометрические приборы построены процессом излучения визирующего луча, произведенного в горизонтальном положении, что дает возможность измерить разницу между точками на местности. Разметка, местоположение точек указывается специализированными рейками, геометрическое нивелирование может быть использовано простым и сложным способами. Сложные работы подразумевают последовательно заменяемые точки при использовании прибора.
  2. Оптико – механические геодезические нивелиры определяют параметры точек с помощью света, совокупностью с заранее расставленными контрольными приборами. Оснащен прибор оптической трубой, расчет параметров производится визуально, что требует определённой подготовки.
  3. Теодолитные или тригонометрические механизмы работают за счёт наклонного луча, позволяют вычислить превышения между метками плоскости. Расчет параметров производится по специальной формуле, данные метод считается не точным при пересеченных местностях, на большом расстоянии.
  4. Гидростатические приборы работают за счёт нескольких сосудов с жидкостью, соединённых парой. Процесс измерения происходит наполненными трубками с жидкостью, соединенными между собой шлангом или трубой. При отклонении по высоте количество вещества в сосуде одной из емкостей будет больше. Метод определения высотных разниц достаточно точный, но ограничен длинной шланга или трубы.
  5. Цифровые приборы модификация лазерного типа, которая имеет повышенный функционал. Основываясь на данных излучателя, процессор обрабатывает информацию, выводит в цифровом виде. Показания возможно сохранить, скинуть на внешний носитель.
  6. Лазерные приборы считаются высокоточными, способны проецировать луч к различным поверхностям. Различные модификации позволяют работать с плоскостями при тяжелых условиях.

Некоторые виды измерений проводятся с помощью эхолотов, барометров, стереоскопов. Данные приборы требуют особых навыков при эксплуатации, точных расчетов. Строительный нивелир получил широкое распространение в виде цифрового устройства, цена высока, но предоставляется возможность производить измерение самостоятельно.

Классы точности нивелиров

Классификация по точности подразумевает использование на определенных местах работы. Существует три основные категории:

  • Технические устройства, допустимая квадратичная ошибка которых варьируется от 2 до 10 мм на 1 км двойного хода луча. Данные приборы используются для определения высотных параметров рельефа, привязки к определенным точностям.
  • Высокоточные, квадратичная ошибка на 1 км хода допустима в пределах от 0,2 до 0,5 мм. Применяются в строительных работах, небольших помещениях. Результат наиболее точен по сравнению с техническими конструкциями.

Нивелиры применяются во всех отраслях, где важно идеальная поверхность по каждой из плоскостей. Оборудование позволяет установить необходимый уровень наклона к сооружению или предмету

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм

В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния

Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
