Виды ножовок по металлу

Шаг зуба

Изменяется в числе зубьев на дюйм (даже в странах с метрической системой измерений, кроме, разве что, России и стран СНГ) и равен 18, 24 или 32 зуба на дюйм. При пересчете на сантиметр это составляет 7, 10 и 13 зубьев на сантиметр, соответственно.

Выбор шага зуба производится в зависимости от размеров и материала распиливаемой заготовки. В работе ножовочного полотна должно участвовать не менее 2 – 3 зубьев одновременно. Для соблюдения этого условия при пилении тонких листовых материалов следует пилить под острым углом к плоскости листа. Для определения оптимального размера зуба можно обратиться к таблице

Материал

Толщина заготовки
Более 5 мм Более 2-5 мм Менее 2 мм
Число зубьев на дюйм
Алюминий 18 18-24 24-32
Асбест 18 18-24 24-32
Бронза 18 24-32 32
Твердая резина 18 18 24
Медь 18 18-24 24-32
Латунь 18 24-32 32
Твердая пластмасса 18 18-24 24-32
Чугун 18 18-24 24-32
Мягкая сталь 18 24 32
Конструкцирнная сталь
низколегированная 18 24 32
высоколегированная 24 24 32
Инструментальная сталь
низколегированная 18 24 32
высоколегированная 24 24 32
Быстрорежущая сталь 24 24 32
Нержавеющая сталь 18 24 32

Виды

Ножовки бывают самыми разнообразными: для фанеры, бревна, по пластику, для ламината, по бетону, для пеноблоков, по гипсу, а также слесарные и плотницкие, пневматические, складные и многие другие.

Ручные ножовки бывают двух базовых типов: по дереву, а также по металлу. Приспособления, пригодные для обработки древесины, отличаются довольно большими зубьями и могут даже применяться для распиливания газобетона и гипсокартонных листов.

Инструменты по металлу могут пилить практически все типы материалов, включая древесину, пенополистирол, а также пенопласт и газобетон. У них довольно мелкие резцы, и место распила выходит довольно аккуратным, при проведении работ образуется мелкая стружка.

Выделяют несколько разновидностей ножовок по древесному материалу: классическая, выкружная, а также шиповая.

Классическая

Классическую ножовочную пилу еще называют стандартной, широкой. Она представляет собой традиционный распиловочный инструмент и используется для совершения продольных, а также поперечных резов. При помощи классической ножовки можно спилить сучки деревьев или укоротить доски. Такие пилы применяют в столярном и плотницком деле, она обеспечивает довольно быстрое и простое разрезание, а сам распил получается глубоким и весьма грубым, при этом образуется крупная стружка.

Выкружная

Выкружная пила считается специализированным инструментом, за счет незначительной ширины полотна она позволяет вырезать криволинейные детали. Основная задача подобного приспособления сводится к возможности распила листового материала, когда необходимо работать по четко заданным контурам.

Узкое полотно считается более маневренным.

Выкружные пилы довольно легкие и компактные, нередко резцы располагаются с двух сторон и могут при этом отличаться по размеру. Таким образом обеспечивается возможность среза разной степени чистоты. Если приобрести модель с мелкими зубьями, то распил получится гладким и ровным.

Шиповая

Шиповая ножовка часто называется обушковой или пасовочной. Это довольно своеобразный инструмент, базовая задача которого состоит в снятии всех выступающих пазов или шипов. Подобные пилы традиционно применяют в работе слесари и плотники для формирования идеально гладкого среза.

Полотно шиповой пилы довольно тонкое, потому канал пропила выходит довольно узким.

Чтобы полотно не начало сгибаться, на обратную от зубьев сторону крепят небольшой обушек (он необходим для придания достаточной жесткости).

Резцы инструмента сделаны в виде равнобедренного треугольника.

Пригоден лишь для поперечной распиловки, при этом толщина функциональной части не больше 1,5 мм.

По металлу

Отдельно стоит остановиться на ножовке по металлу. Она имеет свою конструкцию, которая включает в себя режущее полотно и раму для качественного сцепления.

Полотна, как правило, сменные, зубцы маленькие, проходят специализированную закалку.

Полотно производится из быстрорежущего стального сплава. Габариты не превышают 40 см в длину, глубина реза ограничена параметрами рамы.

Недостатком таких головок является быстрый износ, также пользователи отмечают, что нередки случаи поломки отдельных зубьев.

Критерии выбора

Главное назначение ручной пилы – продольный или поперечный распил древесины, а также материалов на ее основе или близких к ним по свойствам. При выборе инструмента прежде всего учитывается следующий ряд параметров:

  1. Назначение.
  2. Параметры зубьев.
  3. Тип стали полотна.
  4. Длина и геометрия полотна.
  5. Форма рукояти.

Разберем подробно особенности выбора по каждому их них.

Назначение

Первое, что необходимо знать, чтобы правильно выбрать ножовку по дереву – это тип выполняемых с ее помощью работ. При этом классифицируются они по двум признакам – типу распила и назначению. По характеру распила ручные пилы подразделятся на 3 основные разновидности:

  • Продольные. Оснащаются зубцами с углом заточки около 45-60 град. Обеспечивают однонаправленный равномерный точный срез. Поэтому применяются для финишной отделки, в изготовлении мебели, предметов интерьера.
  • Поперечные. Характеризуются углом заострения зубьев порядка 45-55 град. Используются для распила в обоих направлениях, преимущественно по сухому материалу.

Поперечный распил деревянной заготовкиИсточник domnomore.com

Универсальные. Полотно имеет два вида зубцов – полукруглой и треугольной формы. Первые задают направление движения, вторые – расширяют шов. Точность реза тем выше, чем ближе друг к другу расположены зубья.

По назначению ручные пилы различаются на классические, шипованные и выкружные. Первые применяются стандартно, вторые – для формирования технологических шип-паз-соединений, последние – для создания скругленных форм и отверстий.

Параметры зубьев

Второй важный критерий при выборе пилы – параметры зубьев. Это прежде всего их размер, который также напрямую связан с расстоянием между их остриями – шагом. Выделяются три основные группы:

  1. Мелкие. Величина зуба составляет 2-2,5 мм. При этом количество зубцов (индекс TPI) на заданную величину длины (обычно дюйм) составляет 7-9. Применяется для качественного точного распила.
  2. Средние. Зубцы размером 3-3,5 мм. Показатель TPI составляет 5-7. Применяется в столярных работах.
  3. Крупные. Габариты зубьев достигают 4-6 мм. TPI – 3-5. Ножовка по дереву с крупным зубом используется для грубой работы – распила дров, стройматериалов – когда требуется большая скорость.

Ручная пила для древесины с крупными зубьямиИсточник domnomore.com

Тип стали полотна

Несмотря на то, что пила по дереву эксплуатируется в мягких условиях, ее полотно все же изготавливается из качественных стальных сплавов. Это преимущественно такие марки, как – 8ХФ, 65Г, У7 – У10 и проч. Главная их особенность – прочность на износ, достигаемая включением в состав кремния и углерода.

Однако в целях экономии некоторые производители делают полотна из обычной стали, а режущую часть высокопрочной. При этом если зубья имеют прокаленную структуру, что обычно отражается в характерном черном их цвете, то после неизбежного износа они не подлежат ремонту. В то же время аналоги из не каленой стали могут периодически, по мере изнашивания подтачиваться.

Заточка режущей части ручной пилы по деревуИсточник domnomore.com

Длина и геометрия полотна

Для того, чтобы правильно выбрать ножовку по дереву для оптимального и быстро пила в соответствии с конкретными условиями применения, необходимо учитывать длину полота. Этот параметр, как правило, имеет прямую зависимость с характеристиками шага и размера зубьев, и подразделяет пилы на 3 основные категории:

  • Узкое полотно длиной 250-350 мм. Оснащается мелкими часто расположенными зубцами.
  • Универсальная пила с полотном 350-550 мм. Имеет зубья среднего размера.
  • Широкое полотно протяженностью 550-650 мм. комплектуется крупными зубьями с повышенным шагом.

Геометрия полотна также может варьироваться в зависимости от назначения. Так, стандартные пилы обладают формой скошенного прямоугольника. Специальные же модели оснащаются полотном изогнутой формы. Например, веткорез имеет вид кривой сабли, что делает ее легкой и удобной в работе над обрезкой садовых деревьев и кустарников.

Для обрезки веток садовых деревьев удобно использовать пилу специальной формыИсточник domnomore.com

Форма рукояти

По форме и размеру рукоятка может иметь самые разные вариации – это зависит от типа проводимых работ, условий, антропометрии и требований пользователя. Главное, чтобы она была удобна, эргономично сидела в руке и не скользила.

Рекомендации по применению

Правильное применение полотна гарантирует его максимально длительную эксплуатацию. В первую очередь это касается правильной натяжки на станок. Обязательно изучите инструкцию, как установить ножовочное полотно, как правильно осуществить натяг. Он должен быть достаточно сильным для работы и, в то же время, давать возможность для небольшого изгиба. Звук правильно натянутого полотна – приятный звон, при недостаточном — звук ниже, в перетянутом состоянии — заметно выше.

Приведём ещё некоторые рекомендации:

  • Полотно вставляется в рамку зубьями вперед.
  • При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
  • Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
  • Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
  • Избегайте поперечных изгибов и резких рывков.
  • Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
  • Используйте дополнительный груз при малой толщине заготовки.

Как выбрать инструмент и полотно

При выборе пилы следует обращать внимание на расстояние между креплениями. Необходимо приобретать инструмент, в который могут вставляться сменные детали различных размеров

При покупке ножовочного полотна по металлу учитывают следующие параметры:

  1. Прочность обрабатываемого материала. Если пила будет использоваться для резки мягких листов, используют полотно с минимальной твердостью, выполненное из стали марки Х6ВФ. Ножовка по металлу профессиональная оснащается деталями, выполненными из быстрорежущих материалов. Высокое качество резки обеспечивают пилки с алмазным или вольфрамовым напылением.
  2. Толщина обрабатываемого листа и качество срезов. Критерием выбора является количество зубьев, воздействующих на дюйм материала (PPI). Для резки тонкого листового металла, когда нужно обеспечить гладкость краев, рекомендуется выбирать детали с показателем PPI больше 24. Если скорость резки важнее, чем качество, индекс должен составлять менее 24. Параметр PPI повышается по мере увеличения частоты зубьев.
  3. Вид покрытия. Инструменты российского производства покрываются составом Хим.Окс.Прм. Реже можно встретить пилки с эмалевым покрытием. Нужно помнить, что при длительной работе эмаль может трескаться. Существуют биметаллические изделия, когда на стальную ленту накладывается полоса из быстрорежущего металла.
  4. Равномерность направления зубьев. Острия не должны отклоняться от оси более чем на 45% от шага зубцов.

Технические характеристики ножовки по дереву

Именно ножовка по дереву стала родоначальником для огромного количества ручных инструментов. За длительный период применения было выпущено просто огромное количество различных разновидностей, все они обладают собственными эксплуатационными свойствами

Рассматривая основные виды ножовок по дереву следует уделить внимание именно полотну, которое является рабочей частью инструмента. Сред особенностей отметим следующее:

  1. Длина полотна может существенно отличаться. При этом слишком большой показатель становится причиной большей упругости, однако это существенно усложняет пиление твердой древесины. Однако слишком малая длина делает процесс резки затруднительным. Чаще всего выбирают модели с длиной 25-30 см для применения в быту, а также 45-50 см для проведения строительных работ, где требуется больший ход для существенного увеличения производительности.
  2. Некоторые специалисты рекомендуют на момент выбора длины руководствоваться следующим правилом – длина должна превышать диаметр обрабатываемой заготовки примерно в 2 раза. Если это не так, то работа существенно усложняется. Для того чтобы освободить полотно требуется довольно большое усилие.
  3. В большинстве случаев при производстве выдерживается ширина изделия 10-20 см. Также в продаже встречаются варианты исполнения с узким полотном, однако ГОСТ 26215 не позволяет применять подобные варианты исполнения, так как они даже при незначительном усилии повреждаются.
  4. При создании основной части инструмента могут применяться самые различные сплавы. Чаще всего это инструментальная сталь, которая способна выдерживать достаточно серьезное воздействие. Также производители применяют легированные сплавы, в состав которых добавляются специальные вещества, за счет которых повышаются эксплуатационные свойства.

Подобная ножовка по дереву сможет выдержать длительное воздействие. Определить повышенную твердость можно за счет темного покрытия зубьев.

Лучшие ножовки по металлу

Узкое и тонкое лезвие ножовки по металлу способно проникнуть в самые труднодоступные места, где не подобраться с болгаркой. Делать пропилы в разных направлениях будет проще, если имеется возможность поворота полотна под нужным углом. Вот несколько эффективных инструментов.

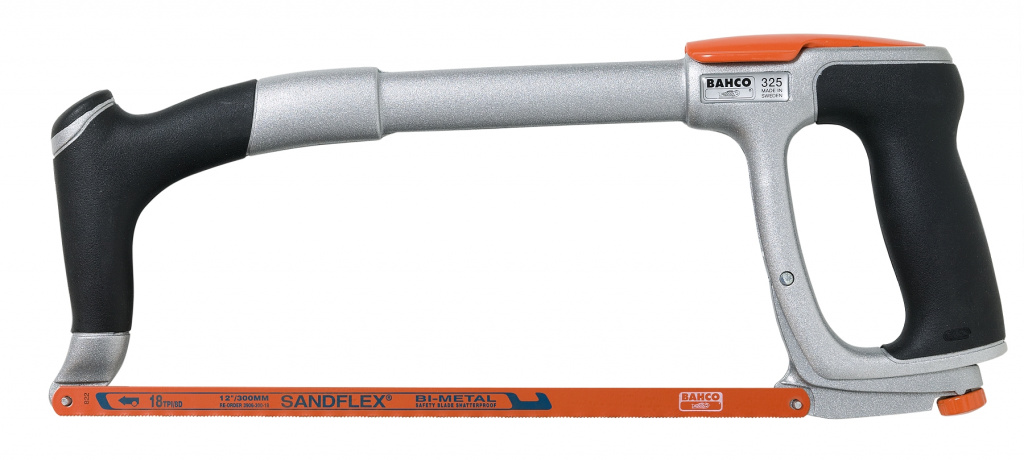

Bahco 325

Рейтинг: 4.9

Уникальной ножовкой по металлу для профессионалов является модель Bahco 325. Она имеет прочную алюминиевую раму с пружинным механизмом натяжения. Такая конструкция позволяет быстро и удобно осуществлять замену ножовочного полотна. После установки происходит центровка режущего элемента, в результате чего получается идеальный баланс. Полотно может устанавливать под углом 55 градусов. Производитель оснащается свое изделие биметаллическим полотном Sandflex длиной 300 мм. Благодаря высокой твердости острая заточка сохраняется длительное время.

Мастера считают ножовку Bahco 325 лучшим инструментом для резания металла. Эксперты высоко оценили качество изделия, отдав ему первое место нашего рейтинга.

  • высокое качество;
  • алюминиевая рамка с пружинным механизмом;
  • биметаллическое полотно;
  • два угла реза.

высокая цена.

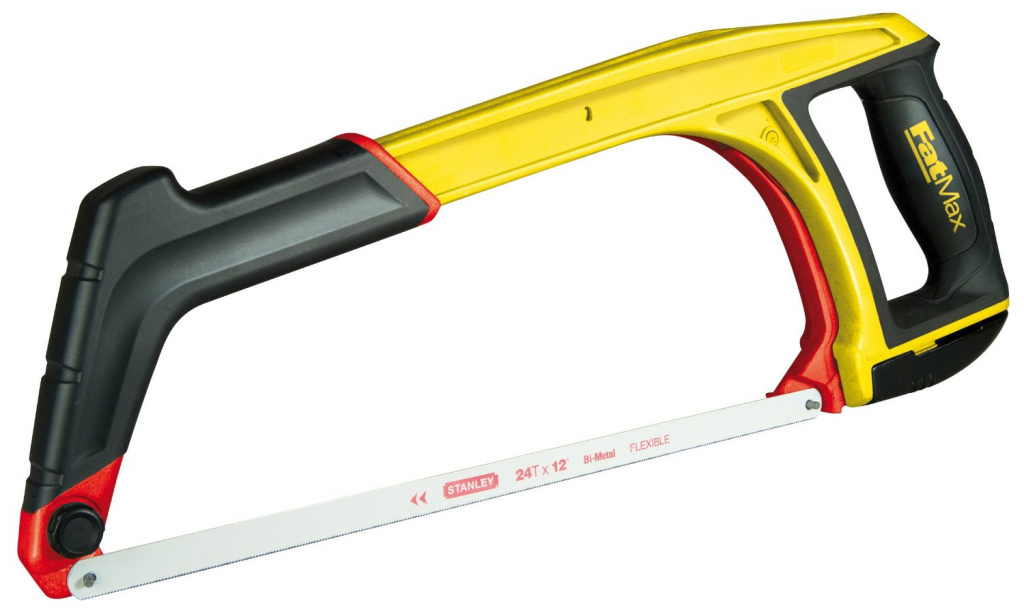

Stanley 0-20-108

Рейтинг: 4.8

Второе место нашего рейтинга эксперты отдали ножовке-трансформеру Stanley 0-20-108. Производитель разработал уникальную конструкцию рамы, которая позволяет выбрать одну из пяти конфигураций в зависимости от условий резания. С помощью пилки удается не только распиливать металлические заготовки, но и выравнивать кромки. Полотно можно также повернуть под углом 45 градусов. Основой ножовки становится стальная рама со стекловолоконным покрытием. В ней есть специальный отсек для хранения режущего полотна. Инструмент можно удерживать как двумя руками, так и одной. Комфортное удержание обеспечивает двухкомпонентная рукоять.

Ножовка заслужила похвалы за многофункциональность и от потребителей. Яркая окраска также является плюсом модели. Но качество сборки не позволяет изделию обойти лидера.

  • многофункциональность;
  • удобство пользования;
  • стильный дизайн;
  • прочность.
  • некачественная сборка;
  • большой вес.

Matrix 77593 300 мм

Рейтинг: 4.7

Ножовка по металлу рассчитана на использование полотен с длиной 300 мм. Механизм фиксации режущей части предусматривает быструю замену сточенной оснастки за счет откидывания нижней части рукоятки, ослабляющей натяжение. Винт на торце помогает создать оптимальную жесткость расположения пилы. Если необходим косой рез, то полотно устанавливается под углом 55 градусов. Основная рукоятка имеет толстую резиновую накладку, предотвращающую скольжение даже в голой руке. Прочная рама отлично выдерживает нагрузки от работы и не деформируется с годами. В верхней части инструмента есть полость, куда помещается 5 запасных полотен. Это удобно для транспортировки и экономит время, если оснастка сломалась. В отзывах покупатели отмечают отличное соотношение цены и качества товара, однозначно рекомендуя модель для резки металла к покупке.

Ножовка оптимальна для продолжительного распиливания труб, прутьев и других металлических предметов. Для надежного удержания при однотипных движениях у нее предусмотрены три выемки на второй рукоятке. Они идеально подходят для пучек пальцев и повышают надежность хвата. Благодаря этому Вы сможете удерживать инструмент строго вертикально и не сломаете полотно, а также не закосите линию реза.

  • противоскользящая накладка на основной ручке;
  • быстрая система натягивания полотна;
  • отсек для хранения запасной оснастки;
  • выемки для пальцев на второй рукоятке;
  • прочная конструкция.

запасные полотна звенят в корпусе во время манипуляций с инструментом.

Gross 77604

Рейтинг: 4.7

Пользователи в отзывах лестно высказываются относительно качества использованных материалов, приемлемой цены и рычажного механизма. Но качество полотна оставляет желать лучшего.

Характеристики

Существующие на сегодняшний день ножовки можно поделить на категории по двум критериям:

  • характеру использования;
  • наличию привода.

По первому критерию они бывают профессиональные и обычные, а по второму – ручные и электрические. Если говорить о ручных моделях, а, как правило, они являются более распространенными, то вне зависимости от своего строения и типа применения они должны быть сделаны по нормам ГОСТ под номером 17270-71.

Наиболее важными характеристиками данного типа ножовок будут шаг зубьев и размеры полотна.

Шаг и направление зубьев также необходимо знать по причине того, что по данному показателю обычно определяют, с какими именно по твердости и толщине материалами сможет справиться конкретное полотно ножовки. Как пример, можно сказать, что зубья, имеющие шаг в 3,5 миллиметра, будут отлично справляться с распилом древесины мягкого типа. А 5-миллиметровый вариант подойдет для твердых пород. Кроме того, такие решения могут быть как двух-, так и трехсторонними, что позволяет регулировать остроту части, отвечающей за резку.

Чем ножовка отличается от пилы?

Одной из основных и часто используемых разновидностей пил является ножовка. От других инструментов этой группы она отличается тем, что:

  1. Это исключительно ручной инструмент. Пила ножовка приводится в движение только возвратно-поступательными движениями рук мастера. Тогда как другие пилы могут быть электрическими или бензиновыми.
  2. При использовании ножовки применяются только возвратные движения, тогда как другие пилы могут быть циркулярными.
  3. В обычной комплектации у такого инструмента одна рукоять для работы мастера в одиночку.
  4. Имеет в основном прямое режущее полотно, тогда как у аналогов это может быть цепь, лента или диск.
  5. У ножовки на рабочей кромке только зубья, а у других разновидностей может встречаться абразив.

Схема работы с ручной ножовкой

При соблюдении определенных правил можно пользоваться ножовкой по металлу с исключением вероятности ее повреждения. При рассмотрении того, как правильно пилить ножовкой по металлу отметим нижеприведенные моменты:

  1. Корпус должен правильно быть расположенным относительно корпуса.
  2. Качественно зафиксированное полотно исключает вероятность появления различной вибрации на момент выполнения работы. Слишком сильная фиксация может стать причиной повреждения полотна.
  3. На момент пиления следует держать инструмент двумя руками. За счет этого исключается вероятность смещения ножовки по металлу относительно обрабатываемой поверхности. При движении вперед нужно прижимать поверхность сильнее, при обратном немного ослабевать нажим, за счет чего обеспечивается удаление стружки с места реза.
  4. Перед непосредственным проведением работы рекомендуется закрепить заготовку в тисках. Это существенно повышает качество полученного пропила.

В интернете можно встретить чертеж ножовки по металлу, по которому проводится создание самодельной конструкции. Однако не стоит забывать о том, что стоимость инструмента относительно невысокая, поэтому рекомендуется приобретать его.

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

  1. Разводка по каждому.
  2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Закрыть

Как правильно выбрать полотно для ножовки по металлу

Пильное оборудование в виде расходных материалов для ручных ножовок нужно выбирать, опираясь на такие показатели:

Тип инструмента. Ножовки по металлу бывают разными, поэтому перед тем, как купить ножовочное полотно, нужно измерить расстояние между фиксаторами корпуса инструмента. Если инструмент имеет опцию регулировки каркаса, тогда покупать можно любой длины гарнитуру
Прочность обрабатываемого материала — если планируется пиление мягких видов стали, как алюминий, медь, латунь и прочие, то нет необходимости покупать дорогие полотна, ведь с такими заготовками справятся углеродные устройства низкой твердости. В качестве основного материала, из которого изготавливается оснастка, является сталь типа Х6ВФ для отечественных и HCS для зарубежных. Если нужно разрезать более прочные материалы, как сталь, чугун и т.п., тогда применяется оснастка из быстрорежущих сталей
Толщина металла, который подлежит обработке, а также качество разрезаемого шва

Здесь внимание нужно обратить на TPI — количество зубьев на один дюйм. Здесь все просто — если необходимо получить качественный шов при распиливании тонких заготовок, то выбирать нужно оснастку, которая имеет величину TPI равную более 24

При этом продолжительность пиления материала увеличивается в несколько раз. Если качество реза не главное, а важней скорость достижения результата, тогда выбирать можно полотна с TPI менее 24 зубьев на дюйм. Чем больше зубьев на полотне, тем выше показатель TPI
Разводка зубьев — рассматриваемые устройства имеют соответствующее отклонение, которое влияет на скорость получения результата, а также толщину пропила. ГОСТ Р 53411-2009 регламентирует, что полотна выпускаются трех видов разводки: с отклонением по каждому зубу, через один зуб и по двум смежным через неразведенные звенья. Визуально выявить величину разводки звеньев практически невозможно. Для варианта разводки звеньев «по двум смежным через один» величина отклонения не превышает 0,15-0,25 мм. Для остальных случаев величина расхождения составляет от 0,6 до 0,9 мм. Измерить величину разводки можно при помощи электронного штангенциркуля, только при этом выявляемая величина будет в 2 раза больше, чем указано выше

Это основные параметры, которые нужно учитывать, чтобы выбрать грамотно механическое полотно под свой инструмент. Так как цена на устройство относительно невысокая, то можно купить набор устройств из разных материалов, и испытать их в действии. Поможет сделать правильный вывод при выборе полотен для ручной ножовки видео ниже.

Срок службы рассматриваемых устройств зависит от такого параметра, как тип покрытия. Наличие покрытие позволяет увеличить долговечность. Производители покрывают расходники для ручных пил химическими оскидными примесями, а также нитроэмалевым составом типа НЦ-25 и НЦ-132. Нитроэмалевое покрытие менее качественное, так как при увеличении нагрузки, возникают трещины.

Это интересно! Равномерность развода звеньев играет важную роль в процессе резки металла. Особенно это актуально для высококачественной продукции, равномерность разводки зубьев на которой должна быть не более 45% от параметров шага на длине 10 мм. Используя микрометр, можно произвести замер равновысокости зубцов, величина которых не должна быть более 0,1-0,15 мм.

Применение ножовки по металлу с высококачественным полотном актуально сегодня в следующих случаях:

  • Когда предстоит распилить водопроводную трубу, которая находится под давлением, например, для врезки тройника. Пользоваться электроинструментом в таком случае опасно, поэтому в ход берется ручная пилка
  • При резке пластиковых заготовок. Применение болгарки и прочих электроинструментов приведет к оплавлению материала, поэтому актуально использовать ручную ножовку
  • Когда отсутствует электричество или работы выполняются вдали от электричества

Из этого перечня видно, что важно всегда иметь в арсенале не просто ножовку, но и сменные полотна для нее, что позволит воспользоваться соответствующей гарнитурой в зависимости от поставленной задачи

Форма рукоятки

Немаловажным конструктивным элементом инструмента можно назвать рукоятку. Рукоятка ручных ножовок может также классифицироваться по достаточно большому количеству признаков. К особенностям отнесем следующие моменты:

  1. При изготовлении применяются различные материалы. В большинстве случаев рукоятка пластиковая, так как подобный материал легкий и выдерживает воздействие влаги. Также при изготовлении рукоятки может использоваться металл и дерево.
  2. Форма также существенно отличается. В некоторых случаях она представлена простой рукояткой, в других элементом с отверстием.

Важно, чтобы рукоятка была удобной в применении, так как в противном случае длительное пиление может создать массу трудностей. Кроме этого, она должна надежно крепится к рабочей части, так как в противном случае оказываемая нагрузка приведет к повреждению соединения

Для чего нужны ножовки ручные по металлу

Ручные ножовки по металлу предназначается для распиливания металлических материалов. Это не единственное назначение инструмента, так как он зарекомендовал себя хорошо по отношению к таким материалам, как пластик, ДСП, пенопласт, пенополистирол, оргстекло, керамика, ламинат.

Рассматриваемая пилка для распиливания металла – это очень нужный инструмент в хозяйстве, ведь при отсутствии болгарки, он всегда может помочь в сложившейся ситуации – отпилить шляпку окислившегося болта или перепилить стальную проволоку. Большим недостатком такого инструмента является большая затрата физической силы и времени. Наличие мелких зубцов отражается на времени достижения результата. Для получения результата от мастера требуется приложение не только титанической силы, но еще и терпение. Итогом продолжительной и упорной работы инструментом является максимально-точный результат, который порой превосходит рез болгаркой.

Важно обратить внимание! Линия разреза ножовкой по металлу ручной получается максимально тонкой, что связано с присутствием мелких зубьев в конструкции полотен

Характеристики

ГОСТ 6645-86 – стандарт, устанавливающий требования к типу, размеру, качеству пильных полотен по металлу.

Это тонкая, неширокая пластина с отверстиями, расположенными в противоположенных концах, на одной стороне расположены режущие элементы – зубья. Пилки изготавливаются из стали: Х6ВФ, Р9, У10А, с твердостью HRC 61-64.

В зависимости от типа работы ножовочные пилки делятся на машинные и ручные.

Длина пластины определяется по расстоянию от центра одного отверстия до другого, Универсальная ножовочная пилка для ручного инструмента имеет следующие размеры: толщину – 0,65-0,8 мм, высоту – 13-16 мм, длину – 25-30 см.

Стандартное значение длины полотна равно 30 см, но встречаются модели с показателем в 15 см. Короткие ножовки применяются в случае, когда стандартный большой инструмент не подходит для работы из-за размеров, а также для выполнения филигранных типов работ.

ГОСТ Р 53411-2009 устанавливает конфигурацию полотен для двух видов ножовок. Пилки для ручного оборудования выпускаются в трёх типоразмерах.

  • Одинарные 1 типа. Расстояние между сквозными отверстиями 250±2 мм, длина пилки не свыше 265 мм.
  • Одинарные 2 типа. Расстояние от одного отверстия до другого 300±2 мм, длина пластины до 315 мм.
  • Двойные, расстояние равно 300±2 мм, длина рабочей поверхности до 315 мм.

Толщина одинарной пластины — 0,63 мм, двойной – 0,80 мм. Высота пилки с одинарным набором зубцов равна 12,5 мм, для двойного – 20 мм.

ГОСТ определяет значения шага зубцов, выраженных в миллиметрах, количество режущих элементов:

  • для одинарной пластины первого типа — 0,80/32;
  • одинарное второго типа — 1,00/24;
  • двойного — 1,25/20.

Количество зубцов изменяется для инструментов большей длины — 1,40/18 и 1,60/16.

Для каждого типа работы может изменяться значение угла резца. В процессе обработки металла, обладающего достаточной шириной, достигаются довольно длинные пропилы: каждый резец пилки снимает опилки, заполняющие стружечное пространство, пока полностью не выйдет острие зубца.

Величина стружечного пространства определяется от шага зубца, переднего угла, заднего угла. Передний угол выражается в отрицательном, положительном, нулевом значениях. Величина зависит от твёрдости обрабатываемого изделия. Пилка с нулевым передним углом имеет КПД ниже по сравнению с передним углом, имеющим значение больше 0 градусов.

При разрезании наиболее твердых поверхностей применяются пилки с зубьями, которые заострены под большим углом. Для мягких изделий показатель может быть ниже среднего. Ножовочные полотна, оснащенные наиболее заостренными зубцами, являются самыми износостойкими.

Тип пилы классифицируется на профессиональный и домашний инструмент. Первый вариант обладает жесткой конструкцией и позволяет проводить работы под углами 55-90 градусов.

Как установить полотно на ножовку по металлу

Конструкция рассматриваемого инструмента позволяет проводить быструю замену ножовочного полотна. Стоит учитывать, что при допущении ошибки рассматриваемое изделие не прослужит в течение длительного периода. Как установить полотно в ножовку по металлу – весьма распространенный вопрос, так как этот инструмент встречается практически во всех домашних мастерских. Основными рекомендациями можно назвать следующее:

  1. Инструкция во многом зависит от применяемой системы крепежа в конкретном случае.
  2. Большое распространение получил резьбовой зажим, при котором ножовочное полотно устанавливается и натягивается. Резкая смена прилагаемой нагрузки становится причиной, по которой приходится периодически проверять степень натяжения.
  3. Встречаются инструменты с рычажным креплением. В этом случае установка существенно упрощается, так как достаточно отвести рычаг и установить ножовочное полотно по резке металла, после чего затянуть его в обратном направлении.

При рассмотрении того, как правильно вставить полотно в ножовку по металлу следует учитывать, что после соответствующего монтажа оно создает легкий звон при работе и может немного вибрировать. Однако, на момент пиления изделие не должно менять свое положение, так как это может стать причиной повреждения крепежных отверстий.

Как выбрать ножовку

Чтобы купить хорошую ножовку, необходимо учесть сферу и интенсивность применения, требования к качеству распила, прочностные характеристики материалов. Оценивается длина, качество используемой для производства стали. Производительность зависит от формы и размера зубьев, эргономики рукоятки, наличия отводящих каналов. Только учитывая эти особенности можно купить хороший инструмент, который поможет решить поставленные задачи.

Предназначение

Выпускают разные виды ножовок для работы по дереву, металлу и сплавам, которые отличаются термостойкими характеристиками полотна, размером зубьев. Для садовых работ производят модели со специфической эргономикой, которая позволяет с комфортом пилить ветки в кроне деревьев и ухаживать за жестким кустарником. Для тонких, аккуратных распилов небольшой ширины предназначены японские пилы, которые напоминают обушковые модели. С их помощью можно выполнять сложные столярные работы.

Полотно

Изготавливается из инструментальной стали разных сортов, которая отличается прочностью, гибкостью, устойчивостью к термическим нагрузкам. Для дополнительного улучшения технических характеристик лучшие производители используют закалку. От коррозии металл должен иметь защиту. От длины зависит производительность, сфера применения. Модели 25-35 см используют в саду, при работе с брусом 100х100 мм, неширокой доской.

Кровельщикам, плотникам лучше выбрать инструмент длиной более 40 см, это обеспечит высокую производительность, позволить работать с брусом 150х150 мм и доской, шириной 20-25 см.

Форма и размер зубьев

Для распиловки доски, бруса, используемых при монтаже силовых конструкций, крупногабаритных заготовок применяется крупная ножовка по дереву. Большие зубья обеспечивают высокую производительность, но ширина распила может составлять несколько миллиметров. Для аккуратных работ с евровагонкой, плинтусом, шпунтованной половой доской, галтелями рекомендуются модели со средним зубом. Лучший выбор отделочника – пила с мелкими – в начале полотна и средними по основной длине. Такой формат поможет делать аккуратные запилы.

Форма в виде равнобедренного треугольника предназначена для поперечного распила. Для продольного реза используют модели с зубьями в форме ассиметричного треугольника. Остроконечный зуб со сточенной вершиной универсален, одинаково хорошо пилит вдоль и поперек древесных волокон. При ярко выраженном наклоне только в одну строну, работать с инструментом будет легче, но только в одном направлении.

Рукоятка

Должна обеспечивать удобный, надежный хват. Производители профессиональных моделей учитывают анатомические особенности ладони, благодаря этому снижается вибрационная нагрузка на кисть, отсутствуют мозоли. Чтобы рукоятка не скользила, при производстве применяют композитное соединение двух материалов: ударопрочный и прорезиненный пластик. Лезвие крепят в нескольких местах, что защищает от люфта, сильных вибраций в процессе пиления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
