Паяльная станция с феном своими руками: инфрокрасная модель

Особенности и преимущества

Особенностью ИК паяльной станции является то, что, в отличие от индукционного устройства, в работе отсутствует материальный контакт с радиодеталью, по сравнению с феном, нет давления воздушного потока. Весь процесс пайки происходит полностью в бесконтактном режиме.

К преимуществам ИПС надо отнести следующие достоинства:

в отличие от других конструкций, инфракрасный паяльник обеспечивает быстрый монтаж или, наоборот, снятие припоя в условиях полного контроля уровня нагрева обрабатываемой радиодетали;
сфокусированный пучок инфракрасного излучения позволяет точечно направить тепловой энергопоток в нужное место платы;
ИПС даёт возможность установить режим ступенчатого роста температуры нагрева в рабочей зоне;
инфракрасная пайка надёжно восстанавливает нарушенное соединение площадки микросхемы с печатной платой;
отсутствие припоя и флюса в работе станции позволяет сохранять рабочее место в чистоте и не засорять плату каплями олова и кристаллами присадки.

Это интересно: Паяльная кислота ортофосфорная — состав, назначение, чем заменить

Особенности конструирования самодельного термофена

Основное исходное требование для термофена для пайки своими руками можно сформулировать так: аппарат должен создать поток горячего воздуха с температурой до 800ºС при мощности нагревательного элемента не менее 2,5 кВт. Кроме того, все детали такого фена должны быть доступными и недорогими. Обычные бытовые фены не подходят по этому требованию и по температуре, и по мощности.

Спираль нагрева для термофена не должна быть слишком длинной, иначе он будет медленно греться.

Конструкция, как правило, может быть двух типов: стационарная и ручная. Стационарный термофен сделать проще, так как не ограничиваются габариты аппарата и не надо думать о температуре на ручке. Однако в этом случае фен (в данном случае как разновидность паяльника) закрепляется неподвижно, а перемещать нужно деталь. Это обстоятельство намного усложняет работу. Более перспективна, хотя и сложнее, ручная переносная конструкция, которая должна быть малогабаритной и иметь возможность держать ее незащищенными руками.

Одна из основных проблем – нагревательный элемент. Нагреватели в бытовых приборах (фены, паяльник) не подходят по мощности. Нужный нагревательный элемент придется изготавливать самостоятельно из нихромовой проволоки диаметром 0,3-0,7 мм. Проволока большего диаметра способна обеспечить большую мощность, но достичь при этом нужной температуры будет гораздо сложнее. Для компактной укладки нагревательного элемента из проволоки ее придется навить в виде спирали диаметром 5-7 мм.

Спираль нагревательного элемента должна расположиться на каком-то цилиндрическом основании (в виде трубки или полого конуса) из материала с большой термической стойкостью. Здесь трудно обойтись без фарфора или кварцевых элементов. Такое основание можно извлечь из бездействующих бытовых фенов, но рекомендуется использовать кварцевый изолятор трубчатой галогенной лампы для прожекторов мощностью 2,2-2,5 кВт. Если взять перегоревшую такую лампу, то эта деталь самодельного термофена может обойтись бесплатно.

Насадки для термофена.

В качестве нагнетающего элемента нужен стандартный малогабаритный вентилятор. При изготовлении термофена своими руками этот элемент обойдется наиболее дорого. Нагнетатель можно взять из любого мощного бытового фена. Из стандартных вентиляторов можно порекомендовать модель BAKU8032 с производительностью 30 л/мин. Такой вентилятор работает от сети 220 В и имеет мощность порядка 400 Вт. Наиболее простой и дешевый вариант, который может удовлетворить требования, это малогабаритный компрессор для аквариума. Его необходимо устанавливать с ресивером, т.е. с накопителем воздуха. Для этого подойдет любая небольшая пластиковая бутылочка, так как в месте ее установки разогрева не происходит, а поток горячего воздуха направлен в противоположную сторону. Да и сам нагнетатель воздуха не подвергается термическому воздействию.

В конструировании корпуса термофена возможны два варианта. Можно использовать материал с очень высокой термоизоляцией, например фарфор или керамику, но это вызовет усложнение конструкции и значительное удорожание. Наиболее рационален второй вариант, заключающийся в надежной термической изоляции канала распределения горячего потока и нагревательного элемента. В таком случае материал корпуса не подвергается термическому воздействию, кроме участка, прилегающего к соплу аппарата.

Для ручки инструмента можно использовать корпус любого старого бытового фена.

В качестве основной части корпуса (включая ручку) можно использовать корпус от любого старого бытового фена крупных размеров (чем старее год производства, тем лучше). Носик корпуса, т.е. участок сопла, необходимо выполнить из термоизоляционного материала, который сам выдерживает температуру до 800ºС и одновременно изолирует остальную часть корпуса от воздействия такой температуры. Непосредственно сопло термофена надо сделать металлическим, чтобы учесть возможные касания с расплавом при пайке. Термическая изоляция хорошо обеспечивается кварцевыми элементами (пластины, трубки), слюдой, стеклом или стекловолокном, керамикой, фарфором и т.д. При сборке аппарата понадобится специальный термостойкий клей.

В конструкции самодельного термофена для пайки нужно предусмотреть, во-первых, пусковой выключатель, во-вторых, механизм регулирования мощности (температуры) нагревательного элемента и скорости потока воздуха. Для этого должны быть предусмотрены плавные регуляторы – реостаты. Систему регулировки можно использовать от старых бытовых приборов, если эти элементы находятся в исправном состоянии. В качестве пускового выключателя можно использовать кнопочный или клавишный механизм.

Назначение

Чтобы создать современный гаджет или иное изделие, в основе которого используются микросхемы, нужно выполнить качественные швы в ограниченном пространстве. Пайка некоторых деталей производится при значительном усилении, даже под микроскопом. Только наличие паяльной станции дает возможность добиваться удовлетворительных характеристик в работе.

Покупные станции обязательно включают в состав несколько основных компонентов:

Контрольно-управляющий модуль. Он помогает пользователю ориентироваться на режимы работы: сила тока, напряжение, температура жала, расход воздуха и ряд иных показателей.
Паяльник, способный расплавлять определенный тип припоя. Перегрев гораздо выше заданных значений вызывает образование шлака, который не позволяет добиваться приемлемого качества.
Пинцет с внутренним нагревателем способен помочь в монтаже и демонтаже микроэлементов и SMD-компонентов.
Фен с терморегулятором для прогрева локального пространства и пайки групп контактов (микросхем) окажет помощь в сложном пространстве.
Инфракрасный тепловой источник для прогрева большой площади на платах, а также групповой монтаж.
Направленный тепловой излучатель для точечного нагрева пространства поможет выполнить миниатюрную работу.
Приспособления для отсоса припоя после выпайки деталей.
Вспомогательная арматура, держатели, специальные приспособления для пространственного соединения деталей. Антистатические устройства для мастера, а также коврики для размещения деталей и комплектующих.

Кроме перечисленного, станции комплектуются стойками для размещения инструмента с пружинными держателями. В зависимости от сложности и комплектации меняется цена на установку.

Эксплуатация паяльных станций

При эксплуатации подобного оборудования специалисты советуют соблюдать следующие простые правила:

Необходимо следить за целостностью шнуров паяльника и фена;
Нельзя очищать жала паяльника от припоя при помощи острых предметов и абразивных материалов. Для этого необходимо использовать специальный очиститель в виде губки из медной или латунной стружки.
Категорически запрещается отключать фен, лежащий на держателе при помощи кнопки.
Нежелательно отключать станцию, выдергивая вилку сетевого шнура из розетки.

Также не рекомендуют производить самостоятельный ремонт и переделку станций, находящихся на гарантии.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

Контактные станции.
Цифровые и аналоговые устройства.
Индукционные аппараты.
Бесконтактные устройства.
Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

устройства для работы со свинцовосодержащими припоями;
устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

инфракрасные;
термовоздушные;
комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

отсутствие необходимости в поиске насадок на паяльный фен;
хорошо подходят для работы со всеми видами микросхем;
отсутствие термической деформации печатных плат из-за равномерного прогрева;
радиодетали не сдуваются воздухом с платы;
равномерный прогрев места пропая.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

верхнего керамического или кварцевого нагревателя;
нижнего нагревателя;
стола для поддержки печатных плат;
микроконтроллера, управляющего станцией;
термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

лампы подсветки;
дымоуловители или вытяжки;
пистолеты для демонтажа и всасывания излишков припоя;
вакуумные пинцеты;
инфракрасные излучатели для прогрева всей печатной платы;
термофен для прогрева определенного участка;
термопинцет.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

Потоком воздуха можно случайно сдуть маленькие детали.
Поверхность прогревается неравномерно.
Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Часть деталей можно позаимствовать из обычного фена. В частности, в качестве основы для спирали с низкой термопроводностью подойдёт слюдяная пластина.»

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

https://youtube.com/watch?v=KVvm4V3dIMg

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

паяльник с деревянной рукояткой;
аквариумный компрессор;
шуруповерт;
сверло;
медицинская капельница;
фольга;
часть антенны;
многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место

После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Можно считать, что термовоздушный фен готов, температура, которую он развивает при работе достигает примерно 300 градусов.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60-150 тыс. руб.) стимулирует домашних мастеров к изготовлению такого оборудования самостоятельно. При наличии определённого опыта сделать своими руками самодельный инфракрасный паяльник вполне реально. Материальные затраты обычно не превышают 10 тыс. руб. Нужно подготовить материалы и компоненты, необходимые для сборки ИК станции.

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

лист жести;
гибкая спиральная металлическая трубка светильника;
рычажный штатив от старой настольной лампы;
галогеновые лампы;
оцинкованная мелкая сетка;
алюминиевый профиль в виде узких реек;
2 термопары;
плата Ардуино Mega 2560 R3;
плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
адаптер постоянного тока 5 вольт, 0,5 А;
провода.

Сборка

Монтаж паяльной станции состоит из нескольких этапов:

Термостол;
Инфракрасный нагреватель;
ПИД-регулятор на Ардуино.

Термостол

Делать термостол своими руками желательно в условиях оборудованной домашней мастерской. Конструкция представляет собой нижний нагреватель, состоящий из следующих компонентов:

корпус, отражатель, лампы;
система крепежа платы;
гибкая трубка термопары;
светильник.

Корпус

Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

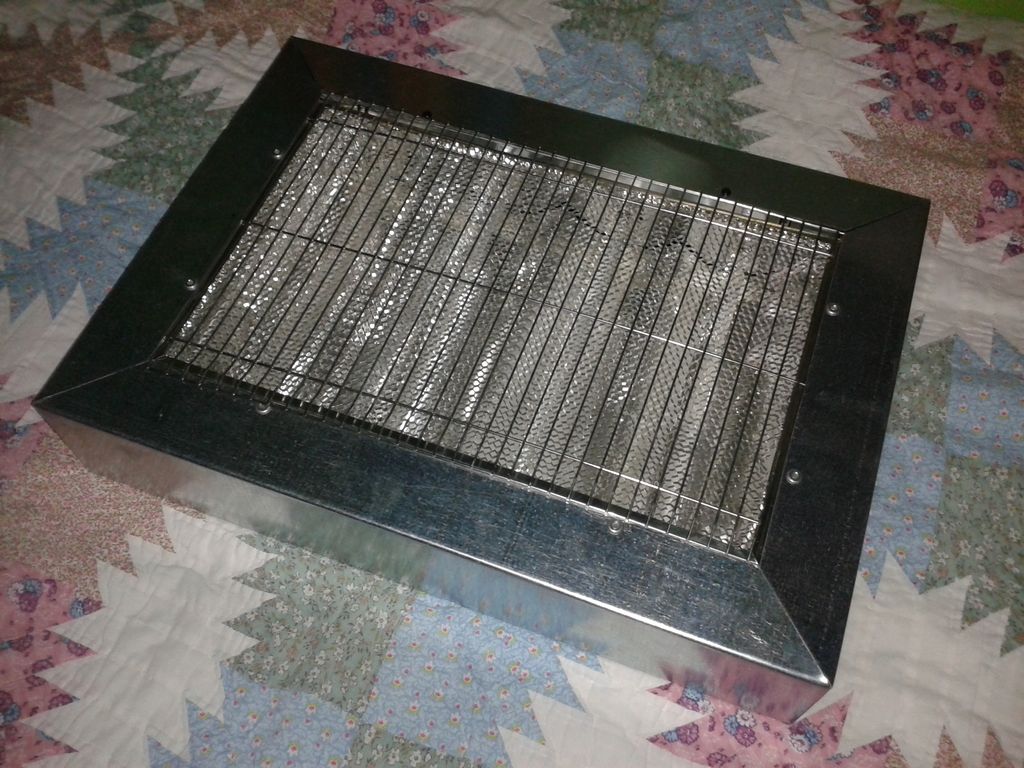

Установка металлической сетки

Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

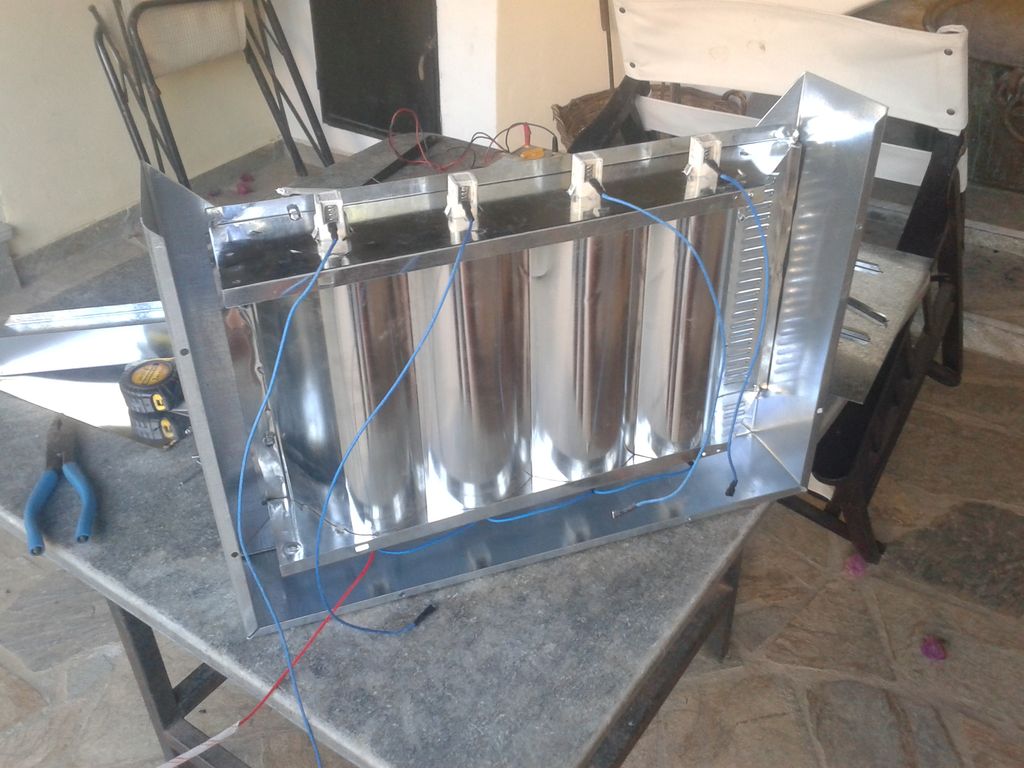

Монтаж отражателя

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Два отрезка профиля закрепляют на широких бортах корпуса, в канавках которых будут передвигаться винтовые фиксаторы поперечных реек. Всё станет понятно из нижнего фото.

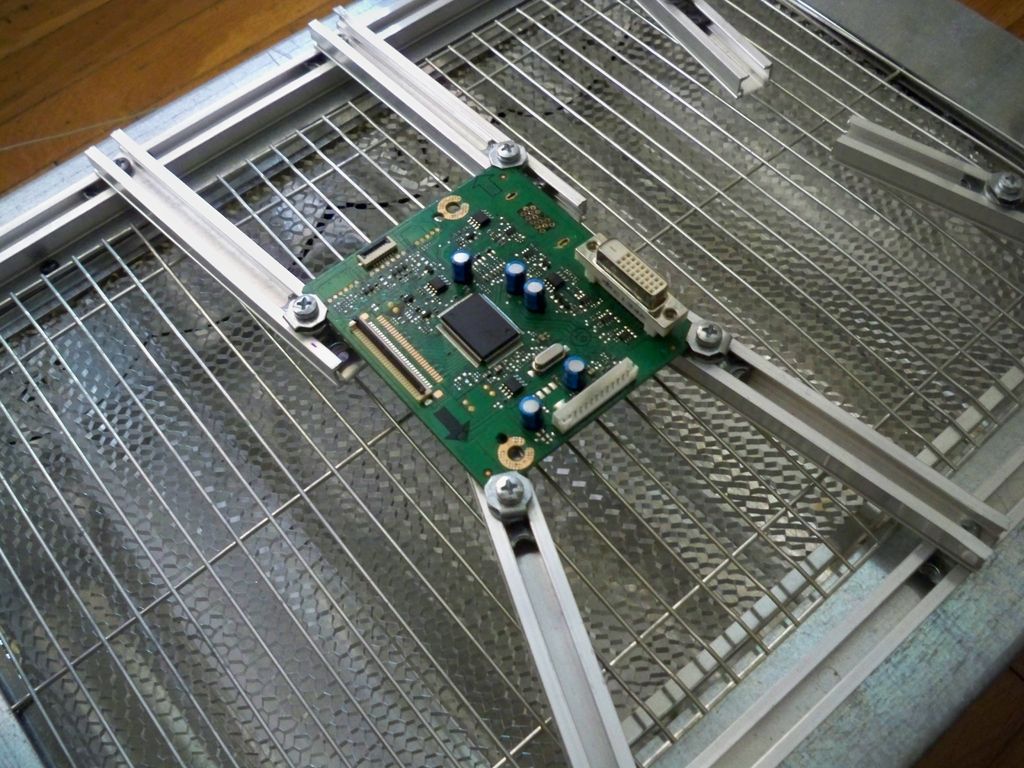

Крепёж платы

Гибкая трубка термопары

Спиральную металлическую трубку устанавливают в одном из углов рамы, протягивают провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Светильник

На конце гибкой трубки закрепляют патрон с пятивольтовой лампочкой с отражателем. Основание металлического шланга крепят в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

Керамическая пластина в корпусе.
Держатель.

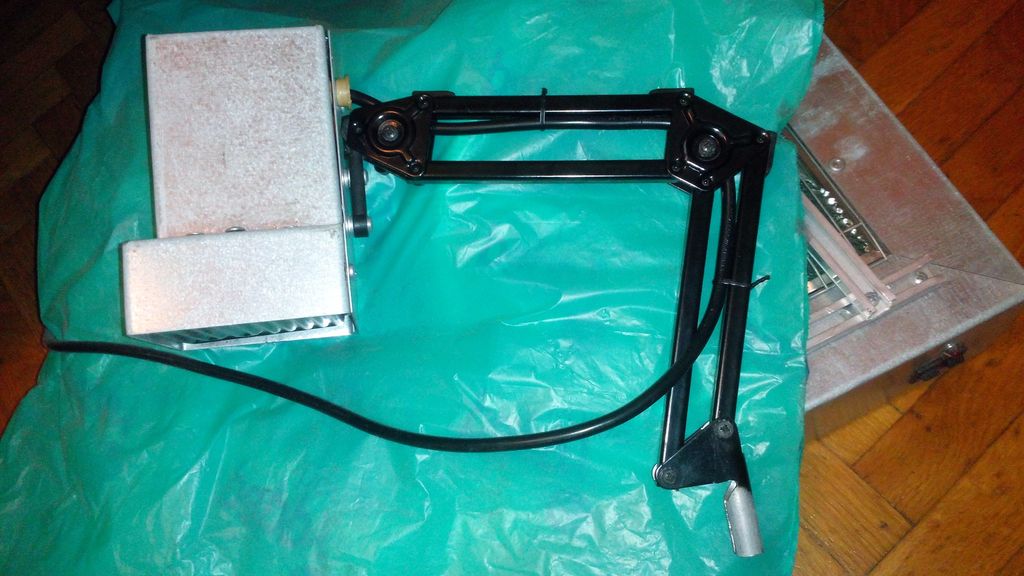

Крепление штатива к корпусу верхнего нагревателя

Керамическая пластина в корпусе

Дополнительная информация. Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

Для держателя идеально подходит двухсекционный кронштейн настольного светильника. Основание кронштейна крепят к раме станции. Верхний поворотный шарнир соединяют с корпусом верхнего нагревателя.

ПИД-регулятор на Ардуино

Сделанная ИК станция своими руками обязательно комплектуется блоком управления. Для него нужно сделать отдельный корпус. Внутри помещают плату Ардуино и ПИД регулятор. Примерная схема компоновки деталей блока управления станцией видна на фото.

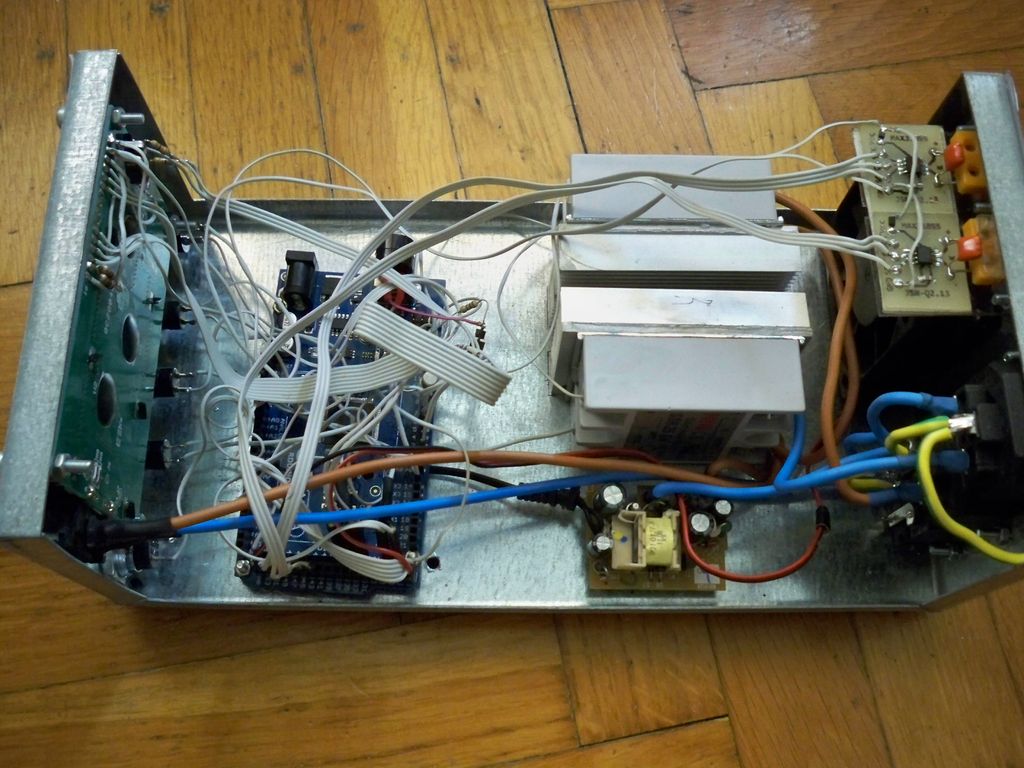

Блок управления ИК станции

Микропроцессорная платформа Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК излучателя и платформы термостола. К плате Ардуино присоединены провода вентиляторов (верхний и нижний), ПИД регулятора, термопар и светильника.

Программирование паяльной станции осуществляется через интерфейс контроллера. Его экран отражает текущий процесс нагрева печатной платы с обеих сторон.

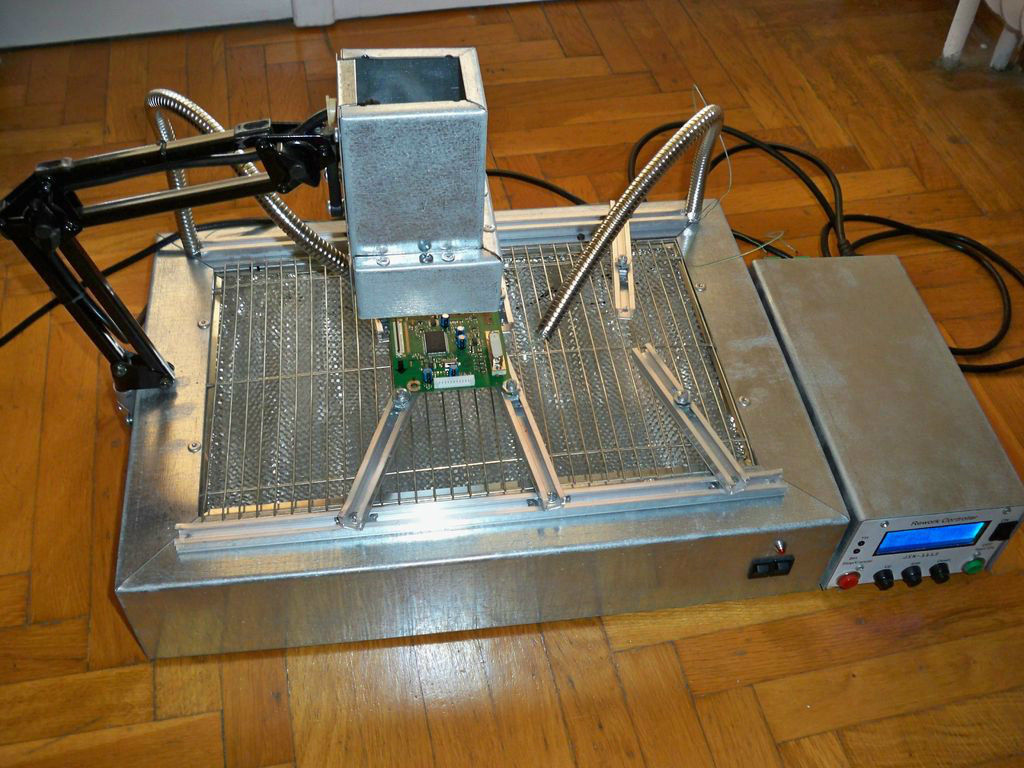

Самодельная ИПС

В роли тестера выступают термопары. Они, в конечном счёте, являются источниками информации о состоянии уровня нагрева тыльной стороны печатной платы и верхней поверхности микропроцессора.

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

Преобразователь (или балласт) от люминесцентного светильника.
Трансформатор с 220 вольт на любое низкое напряжение.
Медная проволока толщиной 2-3 миллиметра.
Крепеж.
Провода.
Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Устройство электропаяльника

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Рукоятка и корпус выполняется из любого доступного материала.

Инфракрасная паяльная станция и как ее сделать самому

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

Контроллер управления, регулирующий весь процесс нагрева;
Нижнюю подогревающую часть;
Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Из истории пайки и металлургии

Пайку широко применяют в промышленности, быту. Так, в машиностроительной области ее используют при производстве турбинных лопаток, дисков, трубопроводных систем и множестве другой продукции. Пайку используют в производстве электронной аппаратуры различного назначения.

Пайка электронной аппаратуры

К достоинствам этого технологического процесса можно отнести следующее:

Низкотемпературный нагрев соединяемых деталей. это позволяет сохранить структуру и механические параметры материалов.
Этот способ позволяет обеспечить механическую чистоту шва и это позволяет избежать дополнительной механической обработки.
Современные методы пайки позволяют соединять между собой детали из стальных сплавов, цветных металлов и пр.

Пайка принадлежит к древнейшим способам обработки металлов. Ее применение помогало решить множество проблем изготовления посуды, оружия, украшений и пр.

Несколько тысяч лет назад пайку уже широко применяют ремесленники. Так, при проведении раскопок на территории Вавилона были обнаружены золотые изделия, у которых были припаяны отдельные детали. А на месте древнего Рима были найдены трубы из свинца, входившие в состав водопровода, и собранные с помощью оловянно-свинцового припоя. Более того, некоторые исследователи убеждены в том, что легендарная шапка Мономаха, хранящаяся в Кремле, собрана из нескольких тысяч элементов выполненных из золота и соединенных пайкой.

Электродуговая сварка

До появления электродуговой сварки, пайка применялась наряду со сваркой, выполняемой в кузне для создания неразъемных соединений деталей из металла. В принципе, можно сказать, что появление электрической сварки существенно остановило развитие пайки и превращения ее в техпроцесс соединения металлических деталей.

Технология твердой пайки

Но появление и быстрое развитие авиационного строительства, космонавтики, микроэлектроники привело к тому, что возник высокий и устойчивый спрос на использование этого метода сборки деталей. В частности, пайку применяют для создания сложных узлов в машиностроении, строительстве разных приборов. В ряде случаев пайка оказалась единственным способом соединения деталей.

Заключение

ИК паяльные станции – это одни из лучших установок для пайки всевозможных элементов в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

Это интересно: Как правильно паять паяльником платы, чипы, алюминий: это полезно знать
