Пилки для ручного лобзика по дереву. алмазные, круглые, спиральные

Классификация и виды пилок для ручного выпиливания лобзиком

Иметь под рукой удобный и конструктивно надёжный ручной лобзик по дереву – это даже не половина успеха, поскольку в зависимости от вида предстоящих работ необходимо ещё и определиться с оптимальным набором сменной оснастки. Пилки для ручного лобзика к универсальному инструменту не относятся, и каждая их конструкция предназначена для производства определённых операций по дереву:

По показателям качества и быстроты реза различают пилки чернового и чистового выпиливания. Первые имеют достаточно крупные как для лобзиковых пилок зубья, и предназначены для быстрого разрезания по прямому или несложному контуру. Шаг зубьев у таких пилок побольше, соответственно, стружку после себя они оставляют тоже крупную. Линия реза подлежит последующей шлифовке. Используя пилки для чистового выпиливания, работать придётся дольше, но и качество реза будет лучше, поскольку шаг зубьев небольшой, а образующаяся стружка – мелкая.
По профилю основания полотна различают плоские и витые пилки для ручного лобзика. Прямые пилки – наиболее часто используемая конфигурация, хотя и на ней зубья могут располагаться по-разному. Например, пилки с пропущенным зубом имеют примерно вдвое увеличенный шаг, а, следовательно, лучше охлаждаются. Вариантом такого исполнения инструмента являются пилки со сдвоенным зубом, обеспечивающие дополнительное улучшение качества реза. Витые пилки по дереву позволяют размещать зубья в разных плоскостях, что положительно сказывается на качестве реза.

Форма зубьев для лобзиковых пилок стандартизирована в зависимости от толщины исходного материала. Всего существует 12 номеров – от №0, предназначенного для работ с особо тонкой заготовкой (толщиной 2,5… 3 мм), до №12, способного выполнить пропил на заготовке толщиной 15…20 мм. Зубья различают также по шагу и углу наклона, а также по его направлению. Наконец, для подрезки торцов обрабатываемого изделия предназначены пилки с реверсно расположенными смежными зубьями, которые снижают количество возможных сколов, неизбежных при работе с деревом твёрдых пород.
По относительному расположению зубьев на основании различают прямые, круглые и спиральные пилки по дереву. Назначение первых уже описано выше. Отличие круглых пилок от спиральных заключается в том, что в круглых пилках ряд зубьев располагается дискретно по длине инструмента, а в спиральных – непрерывно вдоль образующей. Это влияет на технологию их использования – круглые пилки позволяют выполнять более глубокий пропил, но сильнее нагружают руки работающего при прямой подаче лобзика. Спиральные режут древесину практически постоянно, хотя и с меньшей глубиной. Качество линии разделения при этом будет лучше.

По материалу различают пилки, изготовленные из легированной инструментальной стали, например, 12Х или 4ХС, и производимые из обычной углеродистой инструментальной стали типа У7, но имеющие алмазное напыление на рабочей поверхности. Реже для работ по дереву используются пилки с покрытием из карбидов вольфрама: они хотя и обладают повышенной твёрдостью, но весьма чувствительны к напряжениям изгиба. Цена пилок с алмазным или карбидным покрытием намного выше, чем обычных.

Классификация устройств

В основном классификация лобзиков состоит только из того, какое назначение имеет инструмент, поэтому исходя из этого лобзики бывают:

бытовые — предназначены для выполнения небольших и малозатратных работ. Станки такого типа могут иметь мощность всего лишь до 500 Вт и работать полчаса, этого будет вполне достаточно.
профессиональные распиловочные станки необходимы для работ, требующих больших трудозатрат. Мощность такого стационарного лобзика намного больше, 700-1500 Вт, работать им можно на протяжении 3-х часов без перерыва. Он предназначен именно для постоянной профессиональной деятельности.
производственный агрегат намного больше, чем предыдущие виды, им выполняются работы в производственной сфере, поэтому длительность увеличивается до 20 часов.

Также устройство может быть классифицировано в зависимости от материала распила. Именно от этого зависит тип устройства, а также пила, которой осуществляется разрезание.

Классификация пилок по другим признакам

Требования, предъявляемые к инструменту, в настоящее время очень высоки. Важны и производительность, и скорость работы, и точность пропила, и его ровность. Полотна, подходящие для электролобзика, можно объединить в несколько групп по следующим признакам:

тип хвостовика;
варианты формы зубьев пилки;
ширина полотна;
шаг зубьев;
толщина полотна.

По типу хвостовика

Т-образный вариант. Этот хвостовик именуют «бошевским», так как именно компании Bosch принадлежит идея его создания. Ориентируясь на лидера в этой сфере, другие производители стали производить лобзики с такими же хвостовиками, поэтому в настоящее время они повсеместно распространены.

U-образный хвостовик. Следующий по частоте использования – американский вариант, который подходит для старых типов лобзиков. Также совместим с моделями, имеющими винтовые и колодочные зажимы.

Хвостовики Makita и Bosch. Раритетные представители своего вида, подходящие только к лобзикам того же производителя, причем старого образца.

По форме зубьев

С разведенными фрезерованными. В таких вариантах пилок зубья отгибаются в разные стороны по очереди. При этом нормальной считают ширину разводки равную 1,5-й толщине самого полотна. Благодаря разводке не происходит сильного нагревания, а опилки удаляются просто и легко. Используются при быстром резе не слишком твердой древесины, а также пластиковых конструкций и цветных металлов.

С волнообразными фрезерованными. Разводка выполняется группами зубьев, которые отклоняются попеременно влево и вправо. Величина отклонения каждой последующей отличается от угла наклона предыдущей, таким образом, образуется волна. Такими пилами пользуются при чистой резке пластмассовых и алюминиевых изделий и материалов из цветных металлов.

Со шлифованными зубьями, шлифовка коническая. Применяется исключительно для чистовых распилов при обработке древесины и пластмассы, а также ламината и полимерных материалов.

С разведенными шлифованными. Используется для ускоренного распила с грубым резом мягких древесных пород, плит ДСП и ДВП.

По ширине полотна

Этот параметр пилки подобран с учетом специфики требований к конкретным результатам работы. Широкие полотна более устойчивые, поэтому ничто не мешает пилить на высокой скорости, не опасаясь отклонений. Если необходимо качественно выпилить кривую, то подойдут более узкие варианты, с их помощью можно легко преодолевать повороты. При этом необходимо, чтобы сами зубья располагались прямо на оси привода – это придает инструменту управляемости.

По шагу зубцов

Шагом называют длину траектории между вершинами. В большинстве стран принято такое обозначение шага, как TPI от английского «teeth per inch», измеряемое количеством зубьев, которое приходится на 1 дюйм. То есть если, например, значение TPI равно 5, то это означает, что в одном дюйме полотна присутствует 5 зубьев.

Если древесину необходимо распилить поперечно, то целесообразно использовать пилки с TPI равным 7-4, при обычных работах достаточно 9-7, при необходимости предельно точного и аккуратного распила – 13-10. Необходимо также учесть и толщину исходного материла, в работе должно участвовать 6-8 зубьев, в противном случае полотно начнет вибрировать, и спил получится рваным.

Пилка 6 TPI

По толщине полотна

Толщина пилки определяет то, насколько сильно она будет отклоняться от вертикальной установки. С этой точки зрения толстые пильные полотна наиболее хорошо обеспечивают ровный перпендикулярный спил. Однако они почти наверняка не подойдут к лобзикам, имеющим быстрозажимный вариант механизма.

Какую пилку выбрать

Для ручных ювелирных лобзиков используются стандартные универсальные пилки по металлу и другим материалам. Принцип выбора: чем сложнее профиль, тем уже полотно. Широкое полотно хуже «маневрирует» в прорези.

Полотно по металлу пилит точно, не рвет материал, но может пилить слишком медленно. Когда нужна скорость, подбирают пилки с более крупным зубом.

Кроме того, мастера рекомендуют приобретать полотна российского производства. В крайнем случае не самый дешевый «добротный китай» под брендом уважаемой корпорации из ЕС или США.

Более подробно про виды пилок электролобзика и их выбор читайте в нашем подробном руководстве здесь.

Ленты и пилки для стационарных станков подбираются в зависимости от конструкции, рекомендаций производителя и задач. Иногда требуется вырезать не одну, а целую стопку заготовок по одному шаблону. Самый подходящий вариант для таких задач выбирается при реальной работе путем проб.

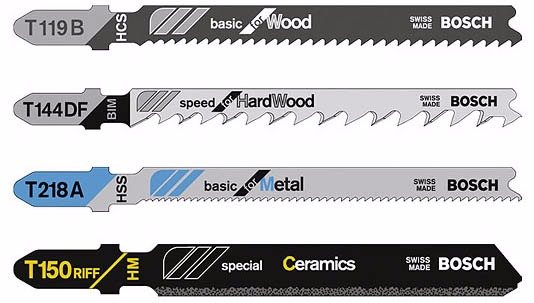

Маркировка пилок

Особенно тем, кто лишь осваивает азы столярного дела, будет очень полезно ознакомиться с маркировкой пилок. Ведь внешний вид полотна не всегда дает представление о его назначении.

Большинство производителей маркируют изделия по системе Bosch. Маркировка делается на хвостовике, включает буквы и цифры.

Первая литера говорит о типе хвостовика:

U-образный;
T-образный;
стандарт Fein;
M — для лобзиков Makita.

После ставится цифра, которая обозначает длину:

1 — не более 75 мм;

2 — 75−90 мм;

3 — 90−150 мм;

7 — свыше 150 мм.

Далее идет буква, означающая размер зубьев:

A — мелкие;
В — средние;
С или D — крупные.

Последняя буква дает важную дополнительную информацию:

P — точный рез;
F — рабочая часть из биметаллического сплава особой прочности;
О — узкая спинка;
X — прогрессивный шаг зубцов;
R — реверсивное направление зубьев.

Много скажет и цвет хвостовика:

Серый — для обработки дерева.
Синий — для металла.
Красный — для пластика.

Сталь полотна представлена комбинацией букв на шейке:

CV — хромованадиевая сталь;
HM — твердые сплавы;
HSS — быстрорежущая сталь;
BM (BiM) — соединение CV и HSS (прочное и долговечное);
HCS (CV) — высокоуглеродистая сталь.

Часто на пилке есть буквенные обозначения, прямо говорящие о ее назначении. При наличии элементарных знаний английского языка с расшифровкой этих буквенных комбинаций трудностей не будет. Речь о следующем:

«Wood» — работа с мягкими породами дерева и прочими мягкими материалами.
«Hardwood» — ПВХ панели, твердое дерево.
«Inox» — нержавейка.
«Alu» — алюминий.
«Metall» — металл.
Fiber, Plaster — стеклопластик.
Soft-material — ковер, резина.
Acrylic — поликарбонат.

Со знанием специфики изделия вы выберите наиболее подходящую пилку, которая прослужит долгое время и точно выполнит поставленную задачу. Если лобзик нужен пару раз в год, лучше приобрести универсальную модель для грубой работы, а фигурную аккуратную резку доверить мастерам.

Классификация и виды пилок

Средняя длина полотна у ручных пилок составляет 13 см. Встречаются варианты 15 см и 16 см. Классифицируют пилящие полотна следующим образом:

Для чернового или чистового выпиливания. Они отличаются скоростью реза и качеством результата.
Плоские и витые пилки.

Форма зубьев зависит от толщины полотна. Классифицируются от 0 (для выпиливания тонкой заготовки) до 12 (пропил материала толщиной 15-20 мм).

Зубья отличаются шагом и углом наклона. Полотна для ручного инструмента могут отличаться расположением зубцов:

Стандартные. Изделия с равноудаленными зубьями, используются для грубого распила. Применяются данные пилы для лобзика по дереву при простом срезе.
Для деликатных работ, требующих высокой аккуратности, подходят варианты с двойными зубьями. Скорость работы низкая, но качество распила высокое. Оставляют небольшое количество опилок и слабо греются.
Полотна с пропущенным зубом незначительно снижают качество, но увеличивают скорость работы. Практически не перегреваются, отводят опилки и редко застревают. Используются для фигурного и прямого распила.
Изделия с реверсивным зубом необходимы для распила без образования сколов с нижней стороны. Применяются в ювелирных работах.
Варианты со спиральным зубом используются для фигурного выпиливания. Дают возможность резко менять направление выпиливания, но сложны в использовании.

Для ручного выпиливания следует выбирать бесштифтовые полотна с плоскими концами. Они подходят для крепления в зажимах лобзика. При создании узоров их можно продевать в тонкие отверстия.

Сделать пилку своими руками

Настоящему умельцу с оборудованной мастерской, неприлично тратить деньги на покупку простых расходных материалов, которые можно изготовить самостоятельно. В данном случае роль играет лишь время, которым предстоит рассчитаться взамен обычной валюты. Ниже, мы представили 2 варианта создания самодельной пилки для ручного лобзика. Видео, представленное в каждом варианте, расскажет о процессе более детально. Мы же распишем требуемые инструменты и основные этапы изготовления.

Из консервной банки

Следующее руководство, демонстрирует процесс создания спиральной пилки из обычной консервной банки. Подобное изделие поможет сохранить бюджет, так как средняя цена подобных полотен составляет 35 рублей за штуку.Что потребуется:

Металлическая консервная банка
Ножницы по металлу
Прищепки (2 шт)
Плоскогубцы (2 шт)
Небольшая наковальня
Молоток

Процесс изготовления:

Разрезаем консервную банку на длинные полоски шириной 1-2 мм.
Зажимаем получившиеся полоски в прищепки с краев и скручиваем в спираль до получения мелкой резьбы.
Убираем прищепки и, зажав в плоскогубцах изделие с 2-х сторон, слегка вытягиваем.
Для придания большей прочности, кладем будущую пилку на наковальню и слегка простукиваем, до получения плоской формы.
Обрезаем лишнюю длину, после чего вставляем в лобзик и пользуемся.

Указанные инструменты и техника работ, могут быть изменены по Вашему усмотрению и импровизации. Более детальный процесс, продемонстрирован в приведенном ниже видеоролике.

Размеры пилок

Длина полотна. Длина пильного полотна может варьироваться в достаточно широком диапазоне – от 40 до 250 мм. Чем длиннее пилка, тем более толстую заготовку она способна распилить. Следует иметь в виду, что реально достижимая глубина пропила зависит не только от длины полотна, но и от возможностей самого инструмента.

Для распиливания тонких материалов лучше применять короткие пилки: их использование гарантирует аккуратный чистый рез, т.к. процессу не мешает деформация чрезмерно длинного полотна.

Ширина полотна. Ширина полотна выбирается в зависимости от типа операций, которые предполагается выполнять с помощью электролобзика. Для прямолинейных резов идеальны широкие пилки: их легче вести в заданном направлении, а значит, линия пропила получается ровной.

Для фигурных же резов, напротив, необходимо полотно с узкой спинкой, которым легче совершать различные маневры, «вырисовывая» плавные кривые.

Толщина полотна. И, наконец, чем толще пилка, тем меньше она отклонятся в ходе работы от вертикального положения, т.е. спил на всем его протяжении будет перпендикулярен поверхности материала. Однако в погоне за аккуратным резом не забывайте, что слишком толстые пилки могут не подойти к лобзикам с быстрозажимным механизмом.

Топ-5 лучших инструментов

Модельный ряд лобзиковых станков представлен различными видами, однако действительно достойных инструментов не так много. Ниже будут представлены 5 лучших стационарных лобзиков для быстрых и качественных работ.

JET JSS-16A 10000808MA

Станок мощностью в 90 Вт, его основное предназначение заключается в работах по дому, даче. Устройство имеет 1600 оборотов в минуту, которые плюс ко всему можно регулировать, что очень удобно. В основном прибор предназначен для резьбы по дереву, максимальная глубина пропила составляет 5 см. Такой станок имеется вес в 13 кг.

Stalex SS-16EW 387005

Отличный прибор для распиливания деревянных конструкций. Инструмент предназначен для бытовых целей, т.к. мощность составляет 90 Вт. Число оборотов в минуту — 1500, регулировать нельзя, что значительно усложняет работу. Но плюсом является то, что можно менять угол наклона стационарного инструмента. Вес инструмента — 14 кг.

Ryobi RSW1240G 5133002860

Удобный стационарный лобзик, который действительно стоит своих денег. Во-первых, весит немного, всего лишь 10 кг, что хорошо для стационарного станка. Во-вторых, мощность 125 Вт, работа более длительная и эффективная. В-третьих, число ходов — 1700 в минуту, поэтому распил будет качественным и аккуратным. Пилит как дерево, так и небольшие металлические конструкции.

Энкор Корвет-87 90870

Бюджетный вариант для декоративного распила, толщина пилки — 0,25 мм. Мощность станка — 85 Вт. Число ходов в минуту составляет 1400, которые можно регулировать. Также можно менять угол наклона, чтобы делать более красивый и аккуратный распил. Вес прибора — 7,5 кг.

JET JWSS-22B 727200BM

Очень мощный прибор, предназначенный для более профессиональных работ. Мощность составляет 300 Вт, число ходов в минуту — 1550. Удобным является то, что пилить можно под углом как влево, так и вправо. К дополнительным функциям относятся автоматический сдув опилок, а также подсветка рабочего места. Весит агрегат 31 кг. Устройство дорогое, но денег своих стоит.

Подводя итог, можно сделать вывод, что стационарный лобзик — это необходимая вещь для профессиональных мастеров, обычный человек может обойтись без него. Но если и приобретать инструмент, нужно учитывать все характеристики, а также ознакомиться с лучшими в модельном ряду, чтобы лобзиковый станок прослужил долго и не сломался.

Виды ручного инструмента

Инструмент состоит из 3 элементов: ручка, рамка и пилка. При выборе лобзика учитывается материал рамки и рукоятки, вес изделия, качество крепления элементов, тип полотна и особенности конструкции.

По дереву

Для комфортной работы по дереву необходимо обращать внимание на следующее:

Нужно выбрать правильную форму рамки, соответствующую поставленной задаче. Например, может использоваться прямоугольная или остроконечная форма инструмента.
Лобзик по дереву должен иметь небольшой вес. При кропотливом выпиливании легкий инструмент позволит снизить напряжение и усталость рук. Следует выбирать инструменты с анатомической рукояткой. Такие модели чаще встречаются в ассортименте зарубежных производителей.
Важную роль играет прочность рамы. Рекомендуется отдавать предпочтение титановым или стальным лобзикам. Полотно из алюминия не обладает высокой прочностью, при контакте с материалом будет менять положение.

Комфортное использование зависит от исполнения зажимов. При выборе между гайками и барабанчиками лучше сделать предпочтение в пользу последнего варианта. В этом случае для смены полотна не нужно будет использовать гаечные ключи, т.к. данные зажимы легко откручиваются.

По металлу

Ручной инструмент справляется с металлическими элементами до 1 см толщиной. Скорость распила ниже, чем при работе с деревом. Выбирать следует инструмент с полотном из высокопрочного материала. Пилки по металлу изготавливаются из закаленной высокоуглеродистой стали. Наиболее эффективна работа с мелким зубом.

Ювелирный

При выполнении декоративного распила используется ювелирный лобзик, который позволит сделать мелкие линии и изгибы. Он отличается от стандартных моделей своей легкостью и небольшим размером. В данном варианте рамка является раздвижной, имеет зажимное соединение. Такая конструкция обеспечивает сильное натягивание полотен.

В ювелирных работах, декоративной резьбе по дереву лобзиком используются тонкие пилки, которые часто рвутся. Благодаря особенностям строения инструмента более длинный обломок вставляется в инструмент для продолжения работы.

Для дополнительного резьбового натяжения в некоторых моделях рамка расположена в противоположном от ручки направлении.

Недорогие станки с высокой погрешностью

Для самостоятельного изучения тонкостей работы на лобзиковом станке и проведения не особо крупных бытовых работ, обратите внимание на самые доступные модели. Ни одна из погрешностей здесь не носит критического характера

Всё настраивается, подтягивается, усиливается. В процессе подготовки и обслуживания станка нарабатывается бесценный опыт. В этой категории главное – чётко следовать рекомендациям производителя и внимательно отнестись к подготовке первого рабочего пуска.

Калибр ЛЭН-90 – от 3 400 руб.

После затяжки крепежей и коррекции натяжения пилки, проблема ощутимой вибрации не уходит. Не поможет и жёсткая фиксация станины к поверхности стола. К тому времени, как начинающий пользователь решается искать проблему, копая глубже, люфт осевых втулок становится сильнее и рвутся все закупленные пилки. Вопрос с втулками решается их заменой на подшипники. Сэкономить на штифтовых пилках можно, заменив оба штифтовых крепления на покупные либо самодельные узлы для фиксации прямых пилок. При этом изделия, вырезанные на этом этапе, после ручной обработки принимают вполне достойный вид. Технические характеристики станка Калибр ЛЭН-85

Характеристики	Значения
Максимальная толщина заготовки, мм.	40
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Мягкие породы древесины
Вес, кг.	12
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

ЗУБР ЗСЛ-90 – от 4 398 руб.

Вибрация станка мешает выполнению точных задач. Подтягивание ослабленного крепежа и подкладывание демпферных элементов под соединения не дают ожидаемого эффекта. Но дребезжащий штампованный стол не может быть причиной вибрации, поэтому следует смотреть на крепление мотора и элементы привода. Теоретически я допускаю вероятность сборки станка с бьющими валами и шкивами, но на практике сталкивался только с неправильной фиксацией маховика. Ослабляете винт крепления, выставляете маховик без натяжения, закручиваете винт обратно. В 98 случаях из 100 регулировка положения избавляет ваш новый станок от вибрации. Оставшиеся 2% приходятся на заводской брак деталей привода, который устраняется в рамках гарантийных обязательств. Технические характеристики станка ЗУБР ЗСЛ-90

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Массив и фанера, пластик, тонкий алюмин.ий
Вес, кг.	14.7
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

Обзор станка от магазина «220 Вольт»:

Кратон WMSS-11-02 – от 6 272 руб.

Все преимущества недорого станка портит необходимость применения штифтовых пилок. Выход – установка самодельных винтовых держателей для прямых расходников, но в таком случае пользователь лишается заводской гарантии. Предлагаю компромисс: в двух резьбовых шпильках подходящего размера высверлить по трёхмиллиметровому отверстию – в них вставляются концы обычной пилки и обжимаются гайками. При наличии одной пары шпилек, на замену пилки вам потребуется минута. Эффективность работы сохраняется, условия соблюдения инструкции не нарушаются.Технические характеристики станка Кратон WMSS-11-02

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 400
Обрабатываемые материалы	Массив и производные из древесины
Вес, кг.	17
Мощность, Вт	85
Родина бренда/страна производитель	Россия/страны ЮВА

На следующем видео автор с помощью этого станка выпиливает декоративную безделушку:

Dremel Moto-Saw (MS20-1/5) – от 6 403 руб.

Отрицательные моменты владения Moto-Saw – высокая стоимость специальных расходников и невозможность самостоятельного ремонта инструмента. На деле, мин.усы оборачиваются плюсами, например, конструкция штифтов у полотна с маркировкой S50 позволяет выполнять боковой рез. Что снимает ограничения по длине обрабатываемой заготовки. В конструкции станка отсутствуют узлы, которым могут понадобиться пользовательские настройки и обслуживание. Допускаю, что кому-то будет мешать пронзительный звук работающего инструмента, но высокая скорость хода пилки позволяет мириться и с этой особенностью. Технические характеристики станка Dremel Moto-Saw (MS20-1/5)

Характеристики	Значения
Максимальная толщина заготовки, мм.	18
Частота движения пилки, движ./мин.	1 500 — 2 250
Обрабатываемые материалы	Древесина, ПВХ, мягкие металлы
Вес, кг.	1.1
Мощность, Вт	70
Родина бренда/страна производитель	США/Китай

Автор видео делится впечатлениями о покупке данного аппарата:
